技术领域

本发明涉及农业技术领域，具体是一种大豆种子多级筛分装置。

背景技术

大豆原产中国，中国各地均有栽培，亦广泛栽培于世界各地。大豆是中国重要粮食作物之一，已有五千年栽培历史，古称菽，中国东北为主产区，是一种其种子含有丰富植物蛋白质的作物。大豆最常用来做各种豆制品、榨取豆油、酿造酱油和提取蛋白质。豆渣或磨成粗粉的大豆也常用于禽畜饲料。大豆种植需要对大豆种子进行筛分。选择饱满的大豆作为种子。人工使用一个平板，使大豆在上面滚动，从而选择饱满的大豆作为种子。

中国专利（公告号：CN205110143U,公告日：2016.03.30）公开了一种大豆种子筛选机，包括斗式接纳器、螺旋滑道、废物箱、滚筒、种子收纳盒、电机。所述斗式接纳器在与螺旋滑道的上端连接部分设有挡板，滚筒的下端外壁开口和小种子收纳盒相连，滚筒的底端开口和大种子收纳盒相连，电机和滚筒通过传动轴相连。结构简单，操作方便、可靠，实现了对大豆种子高效的筛选。但是该筛选机不能对大豆种子多级筛分，导致分级能力较差，不便于推广实施。

发明内容

本发明的目的在于提供一种大豆种子多级筛分装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种大豆种子多级筛分装置，包括箱体和进料斗，箱体的顶部连通有进料斗，进料斗内部放置需要分级的大豆种子，进料斗上安装有进料装置，通过进料装置，进料斗内部的大豆匀速可控的进入到箱体内部进行筛分。

箱体内部倾斜的设置有摇动板,摇动板为左端宽右端窄的弧状结构。摇动板的下方前后两端转动设置有两个偏心轮，两个偏心轮转动使摇动板在箱体内部摇动，从进料斗落下的大豆落在摇动板的左端，随着摇动板的摇动，种子在摇动板上滚动。饱满的大豆优先从摇动板的两端滚下，由于摇动板宽度逐渐变窄，等级低的种子相继落下摇动板。剩下碎杆之类不能滚动的杂物受重力作用进入摇动板的右端。摇动板右端的下方设置有导料板,导料板末端在箱体侧壁上开设有碎杆出口，杂物落在导料板上并从碎杆出口排出。在箱体的外侧壁上固定安装有第一电机，第一电机的输出轴同轴连接有主动轮，偏心轮与从动轮连接，从动轮与主动轮通过皮带进行连接，主动轮带动从动轮转动，从而使偏心轮转动，以此使摇动板摇动。

摇动板的下方在箱体内部设置有多级筛板,多级筛板分隔成若干区域。经过摇动板分级的大豆落入到多级筛板的各个区域内部。多级筛板前后清斜设置。多级筛板的近端开设有若干开口，大豆从开口流出。开口下方在箱体内部设置有漏斗,漏斗连通大豆出料管，多级筛板内的大豆落入漏斗，最后从大豆出料管排出。多级筛板下方在箱体内部倾斜的设置有导料板,导料板的端部在箱体上开设有碎屑粗口。碎屑通过多级筛板落在导料板上，最后从碎屑粗口排出。

作为本发明进一步的方案：箱体的底部四角设置有万向轮，万向轮上设置有刹车装置，刹车装置对万向轮有制动作用，万向轮的设置方便装置的移动与固定。

作为本发明进一步的方案：摇动板的上表面两端设置有若干隔板,隔板的设置便于大豆更好的分类。

作为本发明进一步的方案：摇动板左端下表面转动设置有第一滑动轮,第一滑动轮与偏心轮顶部接触，第一滑动轮的设置减小了摇动板与第一滑动轮之间的摩擦力，使摇动板摇动更加顺畅。

作为本发明进一步的方案：摇动板的右端转动设置有第二滑动轮,摇动板右侧在箱体内则壁开设有弧形滑动槽,第二滑动轮嵌套在弧形滑动槽的内部，第二滑动轮和弧形滑动槽的设置使摇动板的摇动更加平稳。

作为本发明进一步的方案：多级筛板的右端固定连接有连接柱,连接柱滑动嵌套在箱体内部，连接柱上嵌套有弹簧。多级筛板的左端固定设置有固定盘,固定盘的左侧面径向位置转动设置有若干第三滑动轮,固定盘的左侧同轴可滑动的转动连接有转动盘,转动盘的右侧面径向位置同样转动设置有第三滑动轮。转动盘同轴连接有从动轮，从动轮通过皮带与主动轮连接，从动轮转动使转动盘转动，第三滑动轮相互接触从而上多级筛板左右震动。以此完成大豆筛分。

作为本发明进一步的方案：连接柱为多棱柱结构，从而避免了多级筛板转动。

作为本发明进一步的方案：进料装置包括第二电机和旋转轴。旋转轴转动设置在进料斗的内底部，旋转轴上固定设置有若干旋转叶,旋转叶与进料斗内部转动密封设置。旋转轴的一端伸出进料斗并与固定在进料斗外侧壁上的第二电机的输出轴同轴连接。在第二电机的驱动下，旋转轴转动，旋转叶将进料斗内部的大豆转动进入箱体内部。

与现有技术相比，本发明的有益效果是：两个偏心轮转动使摇动板在箱体内部摇动，从进料斗落下的大豆落在摇动板的左端，随着摇动板的摇动，种子在摇动板上滚动。饱满的大豆优先从摇动板的两端滚下，由于摇动板宽度逐渐变窄，等级低的种子相继落下摇动板。可以很好的根据大豆的饱满度进行分级，分级效果好，实现了多级筛分，并且可以将杂物去除，提高了洁净等级。使用一个电机进行摇动板的摇动与多级筛板的震动，使装置简单化，降低了生产和制造成本。本发明优点：结构简单，分级质量好、洁净等级高，生产成本低，实现了多级筛分。

附图说明

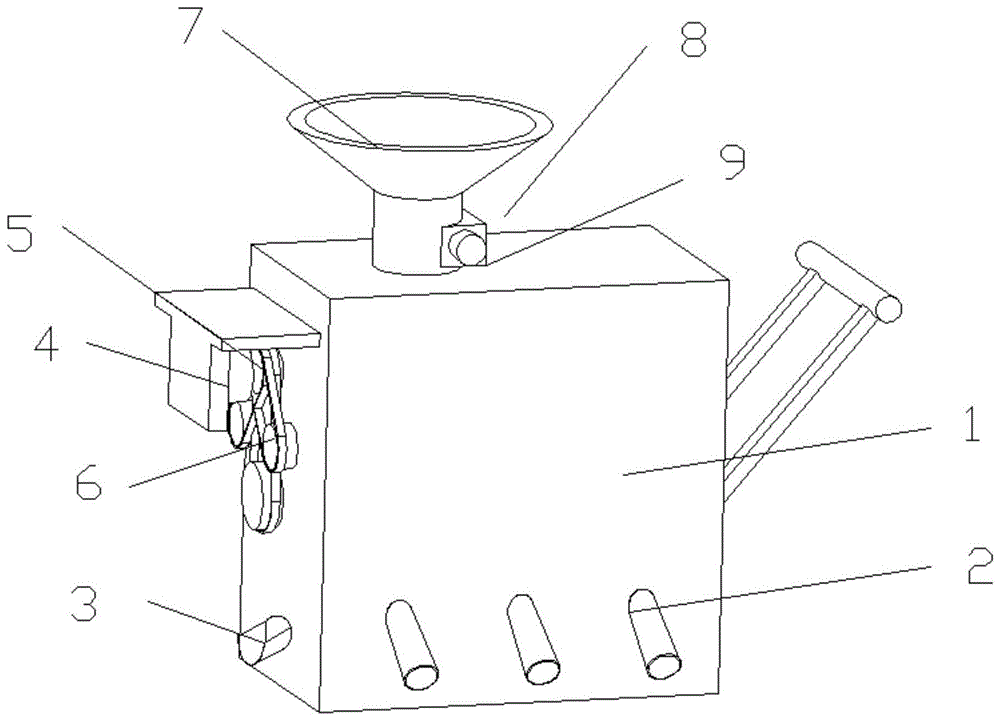

图1为一种大豆种子多级筛分装置的立体结构示意图。

图2为一种大豆种子多级筛分装置的内部结构示意图。

图3为一种大豆种子多级筛分装置中摇动板的结构示意图。

图4为一种大豆种子多级筛分装置中多级筛板的结构示意图。

图中，箱体1，大豆出料管2，碎屑粗口3，第一电机4，主动轮5，从动轮6，进料斗7，进料装置8，第二电机9，旋转叶10，旋转轴11，摇动板12，偏心轮13，多级筛板14，导料板15，碎杆出口16，隔板17，第一滑动轮18，第二滑动轮19，弧形滑动槽20，固定盘21，转动盘22，第三滑动轮23，漏斗24，连接柱25，弹簧26。

具体实施方式

为了对本发明的技术特征、目的和效果有更加清楚的理解，现对照附图说明本发明。

实施例1

请参阅图1-4，一种大豆种子多级筛分装置，包括箱体1和进料斗7，箱体1的底部四角设置有万向轮，万向轮上设置有刹车装置，刹车装置对万向轮有制动作用，万向轮的设置方便装置的移动与固定。箱体1的顶部连通有进料斗7，进料斗7内部放置需要分级的大豆种子，进料斗7上安装有进料装置8，通过进料装置8，进料斗7内部的大豆匀速可控的进入到箱体1内部进行筛分。

箱体1内部倾斜的设置有摇动板12,摇动板12为左端宽右端窄的弧状结构。摇动板12的下方前后两端转动设置有两个偏心轮13，两个偏心轮13转动使摇动板12在箱体1内部摇动，从进料斗7落下的大豆落在摇动板12的左端，随着摇动板12的摇动，种子在摇动板12上滚动。饱满的大豆优先从摇动板12的两端滚下，由于摇动板12宽度逐渐变窄，等级低的种子相继落下摇动板12。剩下碎杆之类不能滚动的杂物受重力作用进入摇动板12的右端。摇动板12右端的下方设置有导料板15,导料板15末端在箱体1侧壁上开设有碎杆出口16，杂物落在导料板15上并从碎杆出口16排出。摇动板12的上表面两端设置有若干隔板17,隔板17的设置便于大豆更好的分类。摇动板12左端下表面转动设置有第一滑动轮18,第一滑动轮18与偏心轮13顶部接触，第一滑动轮18的设置减小了摇动板12与第一滑动轮18之间的摩擦力，使摇动板12摇动更加顺畅。摇动板12的右端转动设置有第二滑动轮19,摇动板12右侧在箱体1内则壁开设有弧形滑动槽20,第二滑动轮19嵌套在弧形滑动槽20的内部，第二滑动轮19和弧形滑动槽20的设置使摇动板12的摇动更加平稳。在箱体1的外侧壁上固定安装有第一电机4，第一电机4的输出轴同轴连接有主动轮5，偏心轮13与从动轮6连接，从动轮6与主动轮5通过皮带进行连接，主动轮5带动从动轮6转动，从而使偏心轮13转动，以此使摇动板12摇动。

摇动板12的下方在箱体1内部设置有多级筛板14,多级筛板14分隔成若干区域。经过摇动板12分级的大豆落入到多级筛板14的各个区域内部。多级筛板14前后清斜设置。多级筛板14的近端开设有若干开口，大豆从开口流出。开口下方在箱体1内部设置有漏斗24,漏斗24连通大豆出料管2，多级筛板14内的大豆落入漏斗24，最后从大豆出料管2排出。多级筛板14的右端固定连接有连接柱25,连接柱25滑动嵌套在箱体1内部，连接柱25为多棱柱结构，从而避免了多级筛板14转动。连接柱25上嵌套有弹簧26。多级筛板14的左端固定设置有固定盘21,固定盘21的左侧面径向位置转动设置有若干第三滑动轮23,固定盘21的左侧同轴可滑动的转动连接有转动盘22,转动盘22的右侧面径向位置同样转动设置有第三滑动轮23。转动盘22同轴连接有从动轮6，从动轮6通过皮带与主动轮5连接，从动轮6转动使转动盘22转动，第三滑动轮23相互接触从而上多级筛板14左右震动。以此完成大豆筛分。多级筛板14下方在箱体1内部倾斜的设置有导料板15,导料板15的端部在箱体1上开设有碎屑粗口3。碎屑通过多级筛板14落在导料板15上，最后从碎屑粗口3排出。

本发明的工作原理是：进料斗7内部放置需要分级的大豆种子，通过进料装置8，进料斗7内部的大豆匀速可控的进入到箱体1内部进行筛分。在第一电机4的驱动下，主动轮5带动从动轮6转动，从而使偏心轮13转动，以此使摇动板12摇动。两个偏心轮13转动使摇动板12在箱体1内部摇动，从进料斗7落下的大豆落在摇动板12的左端，随着摇动板12的摇动，种子在摇动板12上滚动。饱满的大豆优先从摇动板12的两端滚下，由于摇动板12宽度逐渐变窄，等级低的大豆种子相继落下摇动板12。剩下碎杆之类不能滚动的杂物受重力作用进入摇动板12的右端。杂物落在导料板15上并从碎杆出口16排出。经过摇动板12分级的大豆落入到多级筛板14的各个区域内部。多级筛板14内的大豆落入漏斗24，最后从大豆出料管2排出。从动轮6转动使转动盘22转动，第三滑动轮23相互接触从而上多级筛板14左右震动。以此完成大豆筛分。碎屑通过多级筛板14落在导料板15上，最后从碎屑粗口3排出。

实施例2

在实施例1的基础上，进料装置8包括第二电机9和旋转轴11。旋转轴11转动设置在进料斗7的内底部，旋转轴11上固定设置有若干旋转叶10,旋转叶10与进料斗7内部转动密封设置。旋转轴11的一端伸出进料斗7并与固定在进料斗7外侧壁上的第二电机9的输出轴同轴连接。在第二电机9的驱动下，旋转轴11转动，旋转叶10将进料斗7内部的大豆转动进入箱体1内部。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
