技术领域

本发明涉及一种农田土壤处理装置领域，具体是一种多功能土壤处理撒药车。

背景技术

原位化学钝化法是目前最为常用的针对农田土壤重金属污染的处理方法。其主要内容是通过将土壤调理剂撒施在土壤中，与耕作层土壤均匀混合，通过化学沉淀，吸附等手段降低土壤中重金属的活动性，进而达到修复的目的，原位化学钝化法操作简便，但操作过程中仍存在一些困难，土壤调理剂常为粉状颗粒，人工撒药效率较低，机械撒药常出现粉状药剂堵塞药剂出口的情况，导致撒药不均，撒药面积小等问题，另外，撒施的药剂经常散落在土壤表层，无法与较深层土壤混合，进而降低其钝化调理效果。

目前市场上出现许多可以翻土撒药的装置，但是这些翻土装置，一般只能将药剂撒在翻土的表面上，当遭遇大风大雨等恶劣天气时，药剂容易被吹散或者溢流到其他区域，造成二次污染，因此，我们需要一种不仅可以提高撒药效率还可以保证药剂不易流失的农田土壤治理的撒药装置。

发明内容

本发明的目的在于提供一种多功能土壤处理撒药车，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种多功能土壤处理撒药车，包括碾压水桶、筒转轴、注水盖、后支架、车板、振动器、储料箱、下料管、漏料口、导料罩、清泥电机、传动皮带、电池箱、蓄电池、拉杆、清泥支架、前支架、翻泥滚筒、翻泥铲、清泥转轴、清泥滚筒、电机滑轮、拉环、按压块、按压杆、连接板、堵水杆、堵水弹簧、按压孔、防堵网罩、漏水孔，所述车板底面的左右两侧分别固定着两根后支架和两根前支架，所述后支架和前支架的底部之间转动固定着筒转轴，所述后支架底部的筒转轴上固定着碾压水桶，所述前支架底部的筒转轴上固定着翻泥滚筒，所述翻泥滚筒的圆周表面固定有多个翻泥铲，所述碾压水桶的前面端开设有注水盖，所述碾压水桶的圆周表面上设有按压块，所述按压块固定在按压杆的底端，所述按压杆穿过按压孔伸入碾压水桶内部，所述按压杆的顶部固定着连接板，所述连接板位于碾压水桶内部，所述连接板的底面上固定有多个堵水杆，所述连接板的底面通过堵水弹簧与碾压水桶的内壁向固定，所述堵水杆的正下方设有漏水孔，所述漏水孔开设在碾压水桶的圆周面上，所述漏水孔的孔径小于堵水杆的直径，所述漏水孔的外侧开口处固定着防堵网罩，所述车板的顶部中心位置开设有漏料口，所述漏料口的正上方设置有储料箱，所述储料箱的底部两侧通过振动器固定在车板的顶面上，所述储料箱的底部连接着下料管，所述下料管通过漏料口与导料罩相互连通，所述导料罩固定在漏料口下方的碾压水桶的底面上，所述导料罩的右侧设有清泥滚筒，所述清泥滚筒固定在清泥转轴的杆壁上，所述清泥转轴转动固定在清泥支架的底部，所述清泥支架固定在碾压水桶的右侧底面上，所述清泥转轴通过传动皮带与电机滑轮相连，所述电机滑轮固定在清泥电机的电机轴上，所述清泥电机固定在车板的右侧顶面上，所述清泥电机的右侧设有电池箱，所述电池箱内设有蓄电池，所述蓄电池的电源输出端与清泥电机和振动器的电源输入端相连，所述车板右侧壁的前后两侧固定有两根拉杆，所述车板的右侧壁中心位置固定着拉环。

更进一步的方案：所述碾压水桶为不锈钢材质的圆柱筒形水箱。

更进一步的方案：所述翻泥铲的弯曲方向向内。

更进一步的方案：所述按压孔的内环处固定有橡胶圆环。

更进一步的方案：所述堵水杆底端固定有圆形堵水垫。

更进一步的方案：所述防堵网罩为表面设有多条竖直开口的金属圆盖。

更进一步的方案：所述下料管为弹性软管。

更进一步的方案：所述清泥滚筒的表面固定着塑料毛刷。

与现有技术相比，本发明的有益效果是：本发明的翻泥滚筒可以通过翻泥铲对需要治理的农田区域进行翻土作业，设置的清泥滚筒可以在清泥电机的带动下对翻泥铲进行清泥处理，防止翻泥铲上挂满泥巴影响翻土效果，其中，碾压水桶不仅可以实现出水浇灌的作用，而且还通过自身的重力将翻起的泥土重新碾压覆盖，保证喷出的药剂不会因为大风等其他因素快速从污染区域流失，保证了处理的有效性和高效性。

附图说明

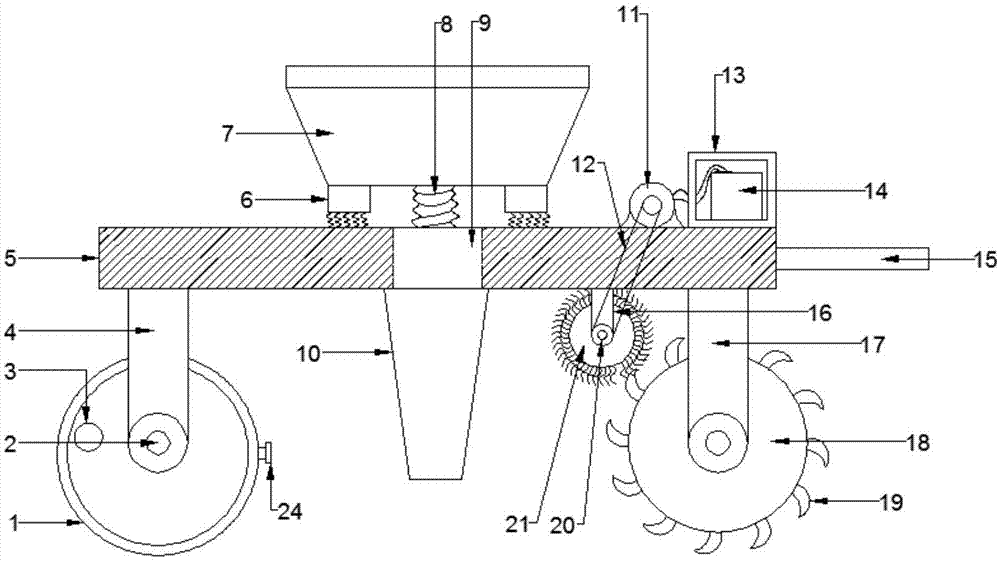

图1为多功能土壤处理撒药车的结构示意图。

图2为多功能土壤处理撒药车的俯视图。

图3为多功能土壤处理撒药车中碾压水桶的结构示意图。

图中：碾压水桶1、筒转轴2、注水盖3、后支架4、车板5、振动器6、储料箱7、下料管8、漏料口9、导料罩10、清泥电机11、传动皮带12、电池箱13、蓄电池14、拉杆15、清泥支架16、前支架17、翻泥滚筒18、翻泥铲19、清泥转轴20、清泥滚筒21、电机滑轮22、拉环23、按压块24、按压杆25、连接板26、堵水杆27、堵水弹簧28、按压孔29、防堵网罩30、漏水孔31。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种多功能土壤处理撒药车，包括碾压水桶1、筒转轴2、注水盖3、后支架4、车板5、振动器6、储料箱7、下料管8、漏料口9、导料罩10、清泥电机11、传动皮带12、电池箱13、蓄电池14、拉杆15、清泥支架16、前支架17、翻泥滚筒18、翻泥铲19、清泥转轴20、清泥滚筒21、电机滑轮22、拉环23、按压块24、按压杆25、连接板26、堵水杆27、堵水弹簧28、按压孔29、防堵网罩30、漏水孔31，所述车板5底面的左右两侧分别固定着两根后支架4和两根前支架17，所述后支架4和前支架17的底部之间转动固定着筒转轴2，所述后支架4底部的筒转轴2上固定着碾压水桶1，所述碾压水桶1为不锈钢材质的圆柱筒形水箱，所述前支架17底部的筒转轴2上固定着翻泥滚筒18，所述翻泥滚筒18的圆周表面固定有多个翻泥铲19，所述翻泥铲19的弯曲方向向内，所述碾压水桶1的前面端开设有注水盖3，所述碾压水桶1的圆周表面上设有按压块24，所述按压块24固定在按压杆25的底端，所述按压杆25穿过按压孔29伸入碾压水桶1内部，所述按压孔29的内环处固定有橡胶圆环，所述按压杆25的顶部固定着连接板26，所述连接板26位于碾压水桶1内部，所述连接板26的底面上固定有多个堵水杆27，所述堵水杆27底端固定有圆形堵水垫，所述连接板26的底面通过堵水弹簧28与碾压水桶1的内壁向固定，所述堵水杆27的正下方设有漏水孔31，所述漏水孔31开设在碾压水桶1的圆周面上，所述漏水孔31的孔径小于堵水杆27的直径，所述漏水孔31的外侧开口处固定着防堵网罩30，所述防堵网罩30为表面设有多条竖直开口的金属圆盖，所述车板5的顶部中心位置开设有漏料口9，所述漏料口9的正上方设置有储料箱7，所述储料箱7的底部两侧通过振动器6固定在车板5的顶面上，所述储料箱7的底部连接着下料管8，所述下料管8为弹性软管，所述下料管8通过漏料口9与导料罩10相互连通，所述导料罩10固定在漏料口9下方的碾压水桶1的底面上，所述导料罩10的右侧设有清泥滚筒21，所述清泥滚筒21的表面固定着塑料毛刷，所述清泥滚筒21固定在清泥转轴20的杆壁上，所述清泥转轴20转动固定在清泥支架16的底部，所述清泥支架16固定在碾压水桶1的右侧底面上，所述清泥转轴20通过传动皮带12与电机滑轮22相连，所述电机滑轮22固定在清泥电机11的电机轴上，所述清泥电机11固定在车板5的右侧顶面上，所述清泥电机11的右侧设有电池箱13，所述电池箱13内设有蓄电池14，所述蓄电池14的电源输出端与清泥电机11和振动器6的电源输入端相连，所述车板5右侧壁的前后两侧固定有两根拉杆15，所述车板5的右侧壁中心位置固定着拉环23。

本发明的工作原理是：使用时，首先通过拉杆15将下料管8整体向右侧前进，其中前支架17底部的翻泥滚筒18可以通过翻泥铲19对需要治理的农田区域进行翻土作业，设置的清泥滚筒21可以在清泥电机11的带动下对翻泥铲19进行清泥处理，防止翻泥铲19上挂满泥巴影响翻土效果，其中储料箱7内的药剂在振动器6的震动作用下由漏料口9和导料罩10排入翻好的泥土中，随后，碾压水桶1向右转动到以撒药的土壤区域，首先按压块24转动到最底部时，会向内挤压，按压块24推动按压杆25将连接板26向内顶起，连接板26底部的堵水杆27全部打开，碾压水桶1内的水从漏水孔31流出，其中设置的漏水孔31主要防止漏水孔31被泥土堵住，其中堵水弹簧28的设置是保证按压块24从底部转动到侧面时，堵水弹簧28可以向下拉伸连接板26将堵水杆27重新堵在漏水孔31内顶部上，防止水继续流动，在漏水孔31喷水完成后，碾压水桶1还通过自身的重力将翻起的泥土重新碾压覆盖，保证喷出的药剂不会因为大风等其他因素快速从污染区域流失，保证了处理的有效性和高效性。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
