技术领域

本发明涉及农业种植领域，具体是一种农业种植用往复式挖坑设备。

背景技术

在农业种植的过程中，常常需要通过钻具对种植地进行挖坑操作，以便于后续的播种或者移植栽培等种植工作。

然而，由于传统挖坑设备所使用的钻具一般只能进行单方向的转动，而且钻具在转动的过程中不易进行上下移动，因此，传统的挖坑设备存在挖坑效果较差、工作效率较低等问题。

发明内容

本发明的目的在于提供一种农业种植用往复式挖坑设备，以解决上述背景技术中提出的问题。

为实现上述目的，本发明的一个实施例提供如下技术方案：

一种农业种植用往复式挖坑设备，包括底座，所述的底座上设有第一通孔，所述的第一通孔内活动设置有用于挖坑的钻具组件，所述的钻具组件与连接轴相连，所述的连接轴转动设置在升降板底部，所述的升降板滑动设置在底座的上方，所述的升降板与具有自锁功能的升降组件相连，所述的连接轴与往复组件相连；所述的升降组件和往复组件均与驱动机构相连，所述的驱动机构驱动升降组件带动升降板进行升降运动以及驱动往复组件带动连接轴进行顺、逆时针往复转动；所述升降板的升降运动与连接轴的往复转动同步进行。

本发明实施例提供的一种优选方案，所述的升降组件包括导向杆和螺杆，所述的导向杆和螺杆均固定在底座上；所述的导向杆与滑块进行滑动配合，所述的滑块固定设置在升降板上；所述的螺杆与螺纹套进行螺纹配合，所述的螺纹套转动设置在升降板上；所述的螺纹套与驱动机构相连，所述的驱动机构驱动螺纹套进行转动。

本发明实施例提供的另一种优选方案，所述的升降板上设有第二通孔，所述的螺纹套通过轴承转动设置在第二通孔内，所述轴承的外圈与升降板固定相连，所述轴承的内圈与螺纹套固定相连。

本发明实施例提供的另一种优选方案，所述的驱动机构包括第一从动齿轮，所述的螺纹套与第一从动齿轮固定相连，所述的第一从动齿轮与第二从动齿轮相啮合，所述的第二从动齿轮与主动齿轮相啮合，所述的主动齿轮与电机相连，所述的电机安装在升降板上；所述的第二从动齿轮与往复组件相连。

本发明实施例提供的另一种优选方案，所述的往复组件包括往复齿轮，所述的往复齿轮固定在连接轴上，所述的往复齿轮分别与两组不完全齿轮进行间歇啮合，两组所述的不完全齿轮分别通过两组传动轴与两组传动齿轮固定相连，两组所述的传动轴均转动设置在升降板上，两组所述的传动齿轮相啮合，所述的第二从动齿轮固定在其中一组传动轴上；当其中一组所述的不完全齿轮与往复齿轮相啮合时，另一组所述的不完全齿轮刚好与往复齿轮脱离啮合。

本发明实施例提供的另一种优选方案，所述的钻具组件包括安装轴，所述安装轴的底端固定有钻头，所述的安装轴上安装有螺旋叶片。

本发明实施例提供的另一种优选方案，所述安装轴的顶端固定有第一连接板，所述的第一连接板通过至少一组固定螺栓与第二连接板固定相连，所述的第二连接板与连接轴的底端固定相连；所述的固定螺栓与第二连接板进行螺纹连接，并穿过第一连接板与螺母进行螺纹连接。

本发明实施例的提供的上述技术方案，相比于现有技术，具有以下技术效果：

本发明实施例将钻具组件通过连接轴转动设置在可滑动的升降板底部，以及将升降板与带有导向杆和螺杆的升降组件相连、将连接轴与带有两组不完全齿轮和两组传动齿轮的往复组件相连，便可通过带有第一从动齿轮、第二从动齿轮和主动齿轮的驱动机构驱动钻具组件同时进行往复转动和升降运动，从而便于进行高效的挖坑操作，以提高挖坑的工作效率。

附图说明

图1为实施例1提供的一种农业种植用往复式挖坑设备的结构示意图。

图2为实施例1提供的驱动机构的立体结构图。

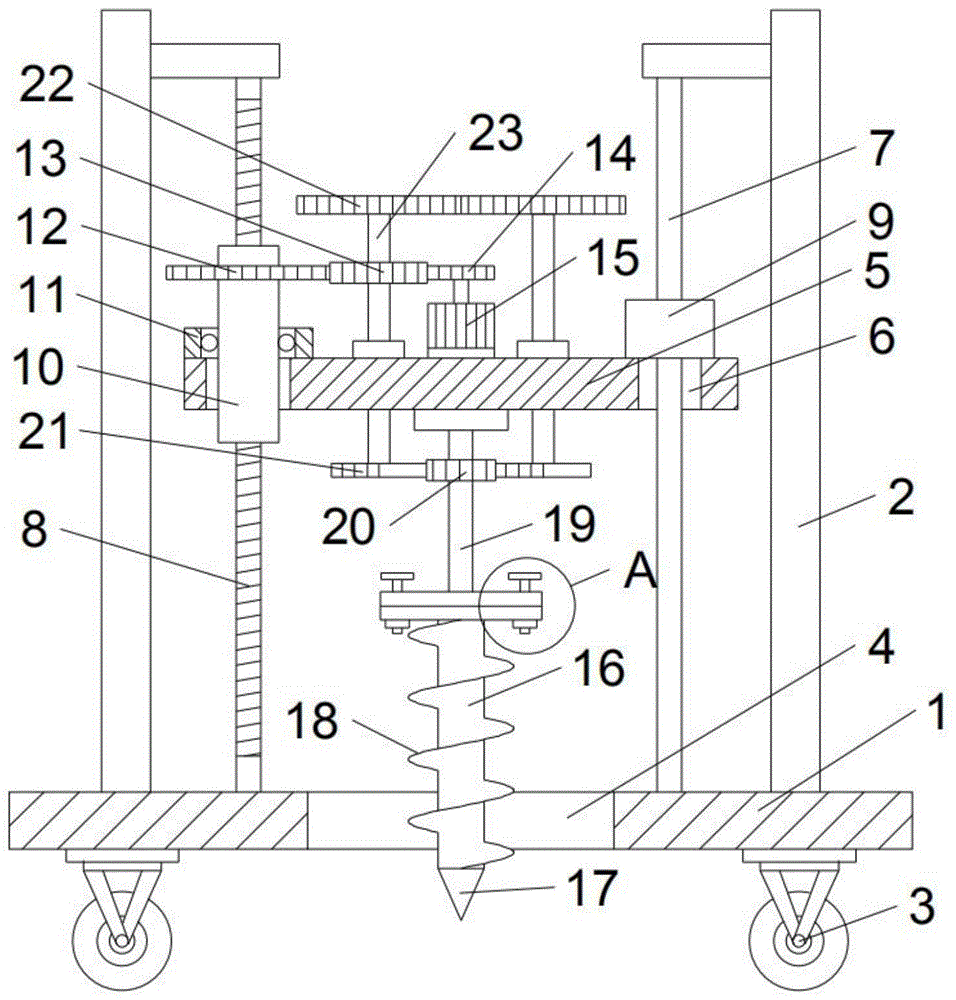

图3为实施例2提供的一种农业种植用往复式挖坑设备的结构示意图。

图4为图3中A处的局部放大图。

图中：1-底座、2-支架、3-万向轮、4-第一通孔、5-升降板、6-第二通孔、7-导向杆、8-螺杆、9-滑块、10-螺纹套、11-轴承、12-第一从动齿轮、13-第二从动齿轮、14-主动齿轮、15-电机、16-安装轴、17-钻头、18-螺旋叶片、19-连接轴、20-往复齿轮、21-不完全齿轮、22-传动齿轮、23-传动轴、24-第一连接板、25-第二连接板、26-固定螺栓、27-螺母。

具体实施方式

下面的具体实施例是结合本说明书中提供的附图对本申请的技术方案作出的具体、清楚的描述。其中，说明书的附图只是为了用于将本申请的技术方案呈现得更加清楚明了，并不代表实际生产或使用中的形状或大小，以及也不能将附图的标记作为所涉及的权利要求的限制。

另外，在本申请的描述中，所采用到的术语应当作广义的理解，对于本领域的技术人员而言，可以根据实际的具体情况来理解术语的具体含义。譬如，本申请中所采用的术语“安装”可以定义为可拆卸的固定安装或者是不可拆卸的固定安装等；所采用的术语“设置”和“设有”，可以定义为接触式设置或者未接触式设置等；所采用的术语“连接”和“相连”可以定义为固定连接或者可活动连接的机械连接，也可定义为电性连接等；所采用的术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量；所采用的方位词术语均是以附图为参考或者根据以实际情况以及公知常识所定义的方向为准。

实施例1

参照附图1-2，该实施例提供了一种农业种植用往复式挖坑设备，其包括底座1，所述底座1的底部安装有若干组万向轮3，便于设备的移动；所述的底座1上设有第一通孔4以及安装有两组支架2，所述的第一通孔4内活动设置有用于挖坑的钻具组件。具体的，所述的钻具组件包括安装轴16，所述安装轴16的底端固定有钻头17，所述的安装轴16上安装有螺旋叶片18。

进一步，所述安装轴16与连接轴19固定相连，所述的连接轴19转动设置在升降板5底部，所述的升降板5滑动设置在底座1的上方，所述的升降板5与具有自锁功能的升降组件相连，所述的连接轴19与往复组件相连；所述的升降组件和往复组件均与驱动机构相连，所述的驱动机构驱动升降组件带动升降板5进行升降运动以及驱动往复组件带动连接轴19进行顺、逆时针往复转动；所述升降板5的升降运动与连接轴19的往复转动同步进行。

具体的，所述的升降组件包括导向杆7和螺杆8，所述的导向杆7和螺杆8均固定在底座1上；所述的导向杆7与滑块9进行滑动配合，所述的滑块9固定设置在升降板5上；所述的螺杆8与螺纹套10进行螺纹配合，所述的螺纹套10转动设置在升降板5上；其中，所述的升降板5上设有两组第二通孔6，所述的螺纹套10通过轴承11转动设置在其中一组第二通孔6内，所述的导向杆7贯穿于另一组第二通孔6；所述轴承11的外圈与升降板5固定相连，所述轴承11的内圈与螺纹套10固定相连。

另外，所述的螺纹套10与驱动机构相连，所述的驱动机构驱动螺纹套10进行转动。具体的，所述的驱动机构包括第一从动齿轮12，所述的螺纹套10与第一从动齿轮12固定相连，所述的第一从动齿轮12与第二从动齿轮13相啮合，所述的第二从动齿轮13与主动齿轮14相啮合，所述的主动齿轮14与电机15的电机轴固定相连，所述的电机15安装在升降板5上。其中，电机15为现有技术中常见的正反转电机。

另外，所述的第二从动齿轮13与往复组件相连。具体的，所述的往复组件包括往复齿轮20，所述的往复齿轮20固定在连接轴19上，所述的往复齿轮20分别与两组不完全齿轮21进行间歇啮合，两组所述的不完全齿轮21分别通过两组传动轴23与两组传动齿轮22固定相连，两组所述的传动轴23均转动设置在升降板5上，两组所述的传动齿轮22相啮合，所述的第二从动齿轮13固定在其中一组传动轴23上；当其中一组所述的不完全齿轮21与往复齿轮20相啮合时，另一组所述的不完全齿轮21刚好与往复齿轮20脱离啮合。

具体的，该实施例提供的挖坑设备在使用时，通过启动电机15可以驱动主动齿轮14转动，主动齿轮14的转动可以带动第二从动齿轮13转动，第二从动齿轮13的转动可以带动传动轴23转动，传动轴23的转动可以带动两组传动齿轮22往相反的方向进行转动，使得两组不完全齿轮21可以往相反的方向进行转动，从而可以带动往复齿轮20进行往复顺逆时针转动。同时，第二从动齿轮13的转动还可以带动第一从动齿轮12进行转动，第一从动齿轮12的转动可以带动螺纹套10进行转动，由于与螺纹套10进行螺纹连接的螺杆8是固定不动的，故螺纹套10的转动可以使得螺纹套10沿着螺杆8进行直线运动，从而可以带动升降板5以及升降板5底部的钻具组件进行升降运动，以便于进行高效的挖坑操作。

实施例2

参照附图3-4，该实施例是在实施例1的基础上进行改进，具体的，所述安装轴16的顶端固定有第一连接板24，所述的第一连接板24通过两组固定螺栓26与第二连接板25固定相连，所述的第二连接板25与连接轴19的底端固定相连；所述的固定螺栓26与第二连接板25进行螺纹连接，并穿过第一连接板24与螺母27进行螺纹连接。通过固定螺栓26的设置，便于拆卸钻具组件，从而可以对钻具组件进行更换。

综上所述，本发明实施例将钻具组件通过连接轴19转动设置在可滑动的升降板5底部，以及将升降板5与带有导向杆7和螺杆8的升降组件相连、将连接轴19与带有两组不完全齿轮21和两组传动齿轮22的往复组件相连，便可通过带有第一从动齿轮12、第二从动齿轮13和主动齿轮14的驱动机构驱动钻具组件同时进行往复转动和升降运动，从而便于进行高效的挖坑操作，以提高挖坑的工作效率。

需要说明的是，上述实施例只是针对本申请的技术方案和技术特征进行具体、清楚的描述。而对于本领域技术人员而言，属于现有技术或者公知常识的方案或特征，在上面实施例中就不作详细地描述了。

另外，本申请的技术方案不只局限于上述的实施例，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，从而可以形成本领域技术人员可以理解的其他实施方式。
