技术领域

本发明涉及农副产品加工领域，具体是一种农副产品加工用干燥装置。

背景技术

农业是指通过培育动植物生产食品及工业原料的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。我们把利用动物植物等生物的生长发育规律，通过人工培育来获得产品的各部门，统称为农业。农副产品是指种植业、养殖业、林业、牧业、水产业等产业进行初级加工形成的产品就是农副产品。

由于工艺需求，部分农副产品在加工时需要进行干燥处理，传统的干燥装置在使用的过程中大多是将农副产品静置于其中的，这样就难免会形成堆积，从而导致农副产品受热不均匀，影响干燥效果。

发明内容

本发明的目的在于提供一种农副产品加工用干燥装置，以解决上述问题。

为实现上述目的，本发明提供如下技术方案：

一种农副产品加工用干燥装置，包括干燥箱和热风机，干燥箱的侧边顶部开设有排气孔，干燥箱的前侧安装有箱门，干燥箱内设置有由网格板制作而成的料框；所述热风机安装在干燥箱的底部，热风机的输出端和输入端分别连接有出风管和进风管，其中出风管的末端深入到干燥箱中并连接有均流板，均流板位于料框的下方；所述料框的一端固定有连接架，连接架通过铰支座转动连接在干燥箱的内壁上，料框的另一端固定有抵触板，抵触板的下方设置有能够对其进行冲击的动力组件。

在进一步的方案中：所述动力组件包括套筒、顶杆和驱动轴；所述套筒固定在干燥箱的内壁上，顶杆滑动插设在套筒中并通过弹簧与套筒连接，顶杆的顶部固定有冲击块，顶杆的侧边固定有传动板；所述驱动轴设置在传动板的一侧，驱动轴的外围套接固定有转杆，转杆的末端安装有滑轮，滑轮与传动板的上表面滚动接触。

在进一步的方案中：所述进风管的末端连接至过滤器，过滤器安装在干燥箱的外壁上。

在进一步的方案中：所述过滤器包括外壳体、滤板和用于安装滤板的安装架；所述外壳体为顶部开口的管状结构，安装架滑动卡设在外壳体中，安装架的顶部具有镂空结构的扣盖，扣盖扣合在外壳体的开口侧。

在进一步的方案中：所述滤板包括上部的一级滤板和下部的二级滤板。

在进一步的方案中：所述干燥箱为顶部开口结构且开口侧设置有盖板，盖板通过升降组件驱动，盖板的底部固定有密封罩，密封罩的内壁和干燥箱的外壁滑动贴合，密封罩上开设有多个与排气孔对应设置的穿孔。

在进一步的方案中：所述升降组件包括对称设置的丝杆和活动板，丝杆转动连接在固定于干燥箱的连接板上，两侧所述丝杆通过皮带副传动连接，一侧所述连接板安装有带动丝杆转动的电机；所述活动板固定在盖板的侧边，活动板套设在丝杆的外围且通过螺纹配合连接丝杆。

相较于现有技术，本发明的有益效果如下：

本发明实施例的干燥装置，通过将料框的一端转动连接于干燥箱的内壁上，同时利用动力组件驱动料框产生摆动，从而可以对料框的农副产品进行翻动，使得农副产品受热均匀；通过设置由套筒、顶杆和驱动轴构成的动力组件，使得料框在瞬时冲击力以及重力的作用下产生摆动，相较于均匀施力，能够提高对于农副产品的翻动效果。

附图说明

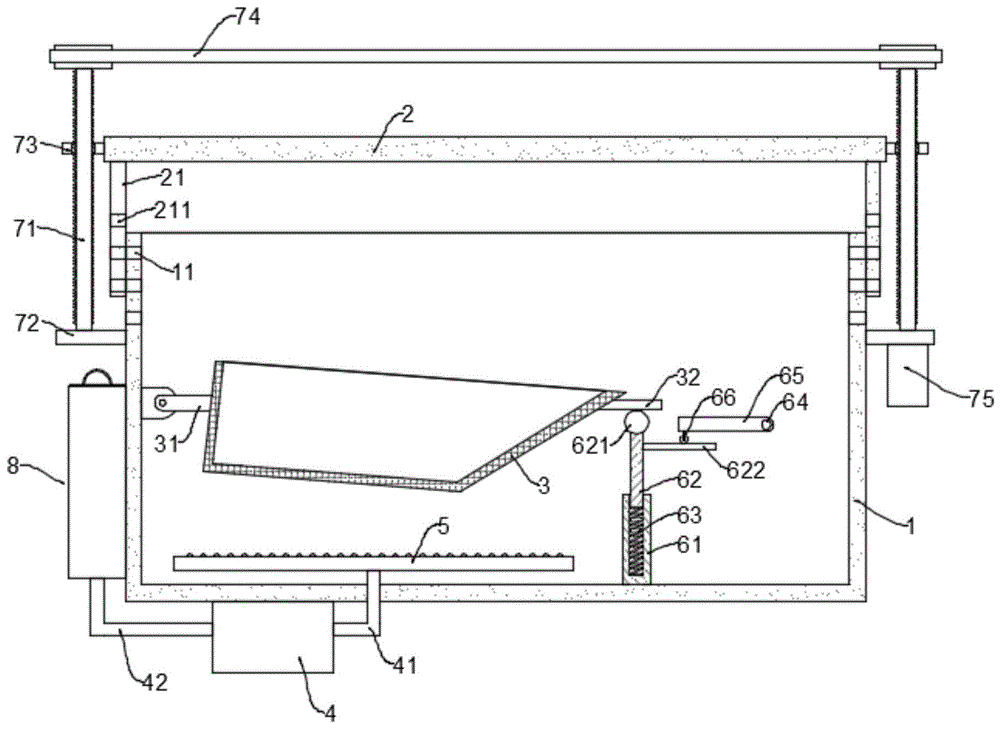

图1为本发明的结构示意图。

图2为本发明中干燥箱的外视图。

图3为本发明中过滤器的结构示意图。

附图标记注释：1-干燥箱、11-排气孔、12-箱门、2-盖板、21-密封罩、211-穿孔、3-料框、31-连接架、32-抵触板、4-热风机、41-出风管、42-进风管、5-均流板、61-套筒、62-顶杆、621-冲击块、622-传动板、63-弹簧、64-驱动轴、65-转杆、66-滑轮、71-丝杆、72-连接板、73-活动板、74-皮带副、75-电机、8-过滤器、81-外壳体、82-安装架、831-一级滤板、832-二级滤板、83-滤板、84-扣盖、85-把手。

具体实施方式

以下实施例会结合附图对本发明进行详述，在附图或说明中，相似或相同的部分使用相同的标号，并且在实际应用中，各部件的形状、厚度或高度可扩大或缩小。本发明所列举的各实施例仅用以说明本发明，并非用以限制本发明的范围。对本发明所作的任何显而易知的修饰或变更都不脱离本发明的精神与范围。

实施例1

请参阅图1～3，本发明实施例中，一种农副产品加工用干燥装置，包括干燥箱1和热风机4，干燥箱1的侧边顶部开设有排气孔11，干燥箱1的前侧安装有箱门12，干燥箱1内设置有由网格板制作而成的料框3；所述热风机4安装在干燥箱1的底部，热风机4的输出端和输入端分别连接有出风管41和进风管42，其中出风管41的末端深入到干燥箱1中并连接有均流板5，均流板5位于料框3的下方，工作时，将待干燥的农副产品加入到料框3中，由热风机4产生热风，热风经由均流板5流出对料框3内的农副产品进行干燥。

所述料框3的一端固定有连接架31，连接架31通过铰支座转动连接在干燥箱1的内壁上，料框3的另一端固定有抵触板32，抵触板32的下方设置有能够对其进行冲击的动力组件，由动力组件对抵触板32进行冲击，从而使得料框3能够以铰支座为支点发生摆动，翻动其内的农副产品，使得农副产品受热均匀。

具体来说，本实施例中，所述动力组件包括套筒61、顶杆62和驱动轴64；所述套筒61固定在干燥箱1的内壁上，顶杆62滑动插设在套筒61中并通过弹簧63与套筒61连接，顶杆62的顶部固定有冲击块621，顶杆62的侧边固定有传动板622；所述驱动轴64设置在传动板622的一侧，驱动轴64的外围套接固定有转杆65，转杆65的末端安装有滑轮66，滑轮66与传动板622的上表面滚动接触，使用时，由驱动轴64带动转杆65逆时针转动，滑轮66在传动板622的上表面滚动，从而带动顶杆62向下移动，弹簧63被压缩，而随着转杆65的持续转动，滑轮66会与传动板622脱离接触，此时在弹簧63回复弹力的作用下，顶杆62受到向上的力从而带动冲击块621对抵触板32进行冲击，抵触板32受到一个向上瞬时的冲击力，料框3向上转动，而后又在重力的作用下向下转动，进而实现了摆动。

总结来说，本发明实施例的干燥装置，通过将料框3的一端转动连接于干燥箱1的内壁上，同时利用动力组件驱动料框3产生摆动，从而可以对料框3的农副产品进行翻动，使得农副产品受热均匀；通过设置由套筒61、顶杆62和驱动轴64构成的动力组件，使得料框3在瞬时冲击力以及重力的作用下产生摆动，相较于均匀施力，能够提高对于农副产品的翻动效果。

实施例2

本发明实施例在实施例1的基础上进行了功能拓展，详述如下：

所述进风管42的末端连接至过滤器8，过滤器8安装在干燥箱1的外壁上，从而可以对热风机4吸入的空气进行过滤，避免农副产品的污染。

具体来说，本实施例中，所述过滤器8包括外壳体81、滤板83和用于安装滤板83的安装架82；所述外壳体81为顶部开口的管状结构，安装架82滑动卡设在外壳体81中，安装架82的顶部具有镂空结构的扣盖84，扣盖84扣合在外壳体81的开口侧，从而在使用时，可以方便的进行滤板83的更换清洗。

进一步的，所述滤板83包括上部的一级滤板831和下部的二级滤板832，从而可以实现多级过滤，提高过滤效果。

所述干燥箱1为顶部开口结构且开口侧设置有盖板2，盖板2通过升降组件驱动，盖板2的底部固定有密封罩21，密封罩21的内壁和干燥箱1的外壁滑动贴合，密封罩21上开设有多个与排气孔11对应设置的穿孔211，这样在使用时，由升降组件带动盖板2移动，从而改变排气孔11和穿孔211的重合个数，进而改变热气排出的阻力，这样在使用时就可以根据需求对干燥箱1的内部气压进行调节。

具体来说，本实施例中，所述升降组件包括对称设置的丝杆71和活动板73，丝杆71转动连接在固定于干燥箱1的连接板72上，两侧所述丝杆71通过皮带副74传动连接，一侧所述连接板72安装有带动丝杆71转动的电机75；所述活动板73固定在盖板2的侧边，活动板73套设在丝杆71的外围且通过螺纹配合连接丝杆71，使用时，由电机75带动丝杆71传动，从而带动活动板73上下移动，进而进行盖板2的升降控制。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
