技术领域

本发明涉及一种支脚，具体是一种园林喷洒装置可固定支腿。

背景技术

园林是指在一定的地域运用工程技术和艺术手段，通过改造地形（或进一步筑山、叠石、理水）、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域。在中国汉族建筑中独树一帜，有重大成就的是古典园林建筑。同时西方国家在建造园林中也取得了重大成就。

园林灌溉时通常需要用到喷洒装置，将喷洒装置置于草坪或植物之间即可进行喷洒灌溉，但是现有灌溉装置的支腿大多为单一的脚轮结构，而并未设置固定装置，在进行灌溉时由于水泵工作产生的振动以及地面不平整等原因从而会造成灌溉装置的抖动甚至侧翻，从而影响灌溉的进行。

发明内容

本发明的目的在于提供一种园林喷洒装置可固定支腿，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种园林喷洒装置可固定支腿，包括机架和旋转轴；所述机架固定安装在装置底座的下侧，所述旋转轴转动安装在机架的内侧，旋转轴的上下两侧对称设置有两种旋向相反的外螺纹；所述机架内侧位于旋转轴的上下两侧对称滑动安装有第一滑块和第二滑块，第一滑块和第二滑块分别与旋转轴的上下两侧螺纹连接；所述旋转轴的中间位置还固定安装有固定座，固定座的前后左右对称转动安装有四块摆动板，摆动板的底部通过支腿装置转动安装有脚轮；所述第一滑块的前后左右还对称转动安装有四根连接杆，连接杆与摆动板一一对应，且连接杆的另一端与摆动板的上侧铰接。

作为本发明进一步的方案：所述机架是由底板以及均匀固定安装在底板底部四角处的支架组成，支架为长条结构。

作为本发明再进一步的方案：所述装置底座上侧还固定安装有带动旋转轴转动的旋转电机。

作为本发明再进一步的方案：所述装置底座的中间位置转动安装有主动轴，主动轴上固定安装有四个第二皮带轮，装置底座的上侧固定安装带动主动轴转动的驱动电机；所述旋转轴的上端固定安装有第一皮带轮，第一皮带轮通过皮带与第二皮带轮传动连接。

作为本发明再进一步的方案：所述旋转轴的底端的前后左右对称转动安装有四根倒刺，倒刺通过扭簧与旋转轴固定连接，所述第二滑块的下侧还固定安装有与倒刺相对应的推杆。

作为本发明再进一步的方案：所述旋转轴的下端固定安装有脚垫。

作为本发明再进一步的方案：所述支腿装置包括上支腿和下支腿，上支腿的上侧与摆动板固定连接，上支腿的下侧开设有滑槽。

作为本发明再进一步的方案：所述下支腿的上侧滑动安装在滑槽内部，且下支腿的上侧通过弹簧与滑槽固定连接。

与现有技术相比，本发明的有益效果是：本发明在第一滑块向下滑动时通过连接杆带动摆动板向下摆动，第一滑块滑动到最底端时，摆动板处于水平状态，此时支腿装置处于竖直状态，从而使装置依靠脚轮进行移动；第二滑块向下滑动时，推杆推动倒刺向外侧转动，此时将旋转轴插入泥土中，在倒刺的配合下将装置固定在泥土中，从而既能够方便装置的移动，又可以在灌溉时牢固的将装置固定在泥土中，提高灌溉效果。

附图说明

图1为园林喷洒装置可固定支腿的结构示意图。

图2为园林喷洒装置可固定支腿的俯视图。

图3为园林喷洒装置可固定支腿中机架的结构示意图。

图4为园林喷洒装置可固定支腿中支腿装置的结构示意图。

图5为园林喷洒装置可固定支腿固定时的结构示意图。

图6为园林喷洒装置可固定支腿中第二种实施例的结构示意图。

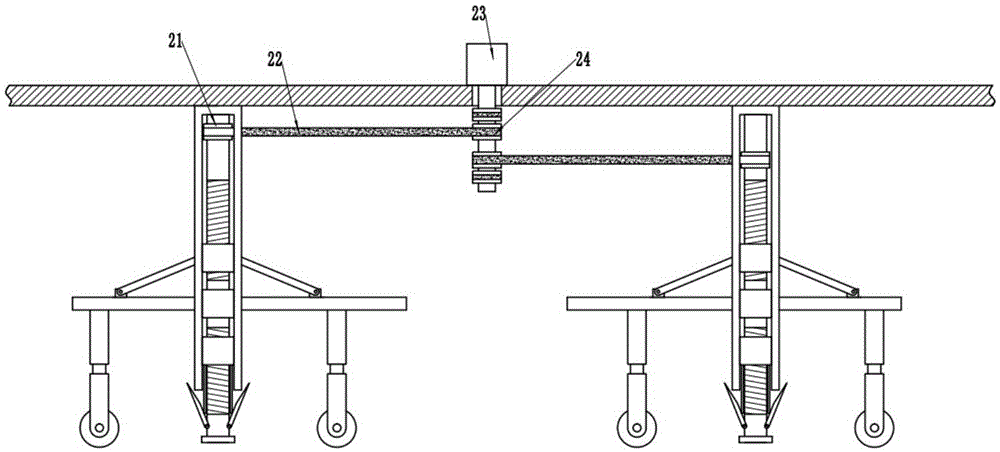

图7为园林喷洒装置可固定支腿中第三种实施例的结构示意图。

图中：1-装置底座、2-机架、3-旋转轴、4-第一滑块、5-连接杆、6-摆动板、7-支腿装置、8-脚轮、9-固定座、10-第二滑块、11-推杆、12-倒刺、13-脚垫、14-旋转电机、15-上支腿、16-下支腿、17-弹簧、18-凹槽、19-电动推杆、20-钻头、21-第一皮带轮、22-皮带、23-驱动电机、24-第二皮带轮。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

实施例1

请参阅图1-5，一种园林喷洒装置可固定支腿，包括机架2和旋转轴3；所述机架2固定安装在装置底座1的下侧，机架2是由底板以及均匀固定安装在底板底部四角处的支架组成，支架为长条结构，所述旋转轴3转动安装在机架2的内侧，旋转轴3的上下两侧对称设置有两种旋向相反的外螺纹；所述机架2内侧位于旋转轴3的上下两侧对称滑动安装有第一滑块4和第二滑块10，第一滑块4和第二滑块10分别与旋转轴3的上下两侧螺纹连接；所述装置底座1上侧还固定安装有带动旋转轴3转动的旋转电机14，旋转电机14带动旋转轴3顺时针转动时带动第一滑块4和第二滑块10相向滑动，旋转电机14带动旋转轴3逆时针转动时带动第一滑块4和第二滑块10背向滑动；所述旋转轴3的中间位置还固定安装有固定座9，固定座9的前后左右对称转动安装有四块摆动板6，摆动板6的底部通过支腿装置7转动安装有脚轮8，以便装置的移动；所述第一滑块4的前后左右还对称转动安装有四根连接杆5，连接杆5与摆动板6一一对应，且连接杆5的另一端与摆动板6的上侧铰接，第一滑块4向下滑动时通过连接杆5带动摆动板6向下摆动，第一滑块4滑动到最底端时，摆动板6处于水平状态，此时支腿装置7处于竖直状态，从而使装置依靠脚轮8进行移动；

在喷洒装置进行喷洒时，为了方便装置固定在泥土中，所述旋转轴3的底端的前后左右对称转动安装有四根倒刺12，倒刺12通过扭簧与旋转轴3固定连接（图中未示出），所述第二滑块10的下侧还固定安装有与倒刺12相对应的推杆11，第二滑块10向下滑动时，推杆11推动倒刺12向外侧转动，此时将旋转轴3插入泥土中，在倒刺12的配合下将装置固定在泥土中；

所述旋转轴3的下端固定安装有脚垫13，以便装置的放置；

所述支腿装置7包括上支腿15和下支腿16，上支腿15的上侧与摆动板6固定连接，上支腿15的下侧开设有滑槽，下支腿16的上侧滑动安装在滑槽内部，且下支腿16的上侧通过弹簧17与滑槽固定连接，从而在喷洒装置移动时提高稳定性。

实施例2

请参阅图1-6，一种园林喷洒装置可固定支腿，包括机架2和旋转轴3；所述机架2固定安装在装置底座1的下侧，机架2是由底板以及均匀固定安装在底板底部四角处的支架组成，支架为长条结构，所述旋转轴3转动安装在机架2的内侧，旋转轴3的上下两侧对称设置有两种旋向相反的外螺纹；所述机架2内侧位于旋转轴3的上下两侧对称滑动安装有第一滑块4和第二滑块10，第一滑块4和第二滑块10分别与旋转轴3的上下两侧螺纹连接；所述装置底座1上侧还固定安装有带动旋转轴3转动的旋转电机14，旋转电机14带动旋转轴3顺时针转动时带动第一滑块4和第二滑块10相向滑动，旋转电机14带动旋转轴3逆时针转动时带动第一滑块4和第二滑块10背向滑动；所述旋转轴3的中间位置还固定安装有固定座9，固定座9的前后左右对称转动安装有四块摆动板6，摆动板6的底部通过支腿装置7转动安装有脚轮8，以便装置的移动；所述第一滑块4的前后左右还对称转动安装有四根连接杆5，连接杆5与摆动板6一一对应，且连接杆5的另一端与摆动板6的上侧铰接，第一滑块4向下滑动时通过连接杆5带动摆动板6向下摆动，第一滑块4滑动到最底端时，摆动板6处于水平状态，此时支腿装置7处于竖直状态，从而使装置依靠脚轮8进行移动；

在喷洒装置进行喷洒时，为了方便装置固定在泥土中，所述旋转轴3的底端的前后左右对称转动安装有四根倒刺12，倒刺12通过扭簧与旋转轴3固定连接（图中未示出），所述第二滑块10的下侧还固定安装有与倒刺12相对应的推杆11，第二滑块10向下滑动时，推杆11推动倒刺12向外侧转动，此时将旋转轴3插入泥土中，在倒刺12的配合下将装置固定在泥土中；

所述支腿装置7包括上支腿15和下支腿16，上支腿15的上侧与摆动板6固定连接，上支腿15的下侧开设有滑槽，下支腿16的上侧滑动安装在滑槽内部，且下支腿16的上侧通过弹簧17与滑槽固定连接，从而在喷洒装置移动时提高稳定性。

本实施例与实施例1的不同之处在于，所述旋转轴3的下端开设有凹槽18，凹槽18的内部固定安装有电动推杆19，电动推杆19的伸缩端固定安装有钻头20，在对装置进行固定时，伸长电动推杆19使钻头20伸出旋转轴3，选旋转轴3转动时带动钻头20转动，从而将旋转轴3插入泥土中。

实施例3

请参阅图1-7，一种园林喷洒装置可固定支腿，包括机架2和旋转轴3；所述机架2固定安装在装置底座1的下侧，机架2是由底板以及均匀固定安装在底板底部四角处的支架组成，支架为长条结构，所述旋转轴3转动安装在机架2的内侧，旋转轴3的上下两侧对称设置有两种旋向相反的外螺纹；所述机架2内侧位于旋转轴3的上下两侧对称滑动安装有第一滑块4和第二滑块10，第一滑块4和第二滑块10分别与旋转轴3的上下两侧螺纹连接；所述旋转轴3的中间位置还固定安装有固定座9，固定座9的前后左右对称转动安装有四块摆动板6，摆动板6的底部通过支腿装置7转动安装有脚轮8，以便装置的移动；所述第一滑块4的前后左右还对称转动安装有四根连接杆5，连接杆5与摆动板6一一对应，且连接杆5的另一端与摆动板6的上侧铰接，第一滑块4向下滑动时通过连接杆5带动摆动板6向下摆动，第一滑块4滑动到最底端时，摆动板6处于水平状态，此时支腿装置7处于竖直状态，从而使装置依靠脚轮8进行移动；

本实施例与实施例1的不同之处在于，所述装置底座1的中间位置转动安装有主动轴，主动轴上固定安装有四个第二皮带轮24，装置底座1的上侧固定安装带动主动轴转动的驱动电机23；所述旋转轴3的上端固定安装有第一皮带轮21，第一皮带轮21通过皮带21与第二皮带轮24传动连接，从而使驱动电机23的转动通过四根皮带21同时带动位于装置底座1四角处的四根旋转轴3同时转动，从而使四根支腿同时动作，提高了装置移动和固定时的稳定性。

在喷洒装置进行喷洒时，为了方便装置固定在泥土中，所述旋转轴3的底端的前后左右对称转动安装有四根倒刺12，倒刺12通过扭簧与旋转轴3固定连接（图中未示出），所述第二滑块10的下侧还固定安装有与倒刺12相对应的推杆11，第二滑块10向下滑动时，推杆11推动倒刺12向外侧转动，此时将旋转轴3插入泥土中，在倒刺12的配合下将装置固定在泥土中；

所述旋转轴3的下端固定安装有脚垫13，以便装置的放置；

所述支腿装置7包括上支腿15和下支腿16，上支腿15的上侧与摆动板6固定连接，上支腿15的下侧开设有滑槽，下支腿16的上侧滑动安装在滑槽内部，且下支腿16的上侧通过弹簧17与滑槽固定连接，从而在喷洒装置移动时提高稳定性。

本发明在第一滑块向下滑动时通过连接杆带动摆动板向下摆动，第一滑块滑动到最底端时，摆动板处于水平状态，此时支腿装置处于竖直状态，从而使装置依靠脚轮进行移动；第二滑块向下滑动时，推杆推动倒刺向外侧转动，此时将旋转轴插入泥土中，在倒刺的配合下将装置固定在泥土中，从而既能够方便装置的移动，又可以在灌溉时牢固的将装置固定在泥土中，提高灌溉效果。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
