技术领域

本发明涉及一种农业机械，具体是一种农业大豆筛选除杂装置。

背景技术

作为大豆原产国，我国栽培大豆的历史非常悠久，中国的大豆曾经享誉世界，可以说，大豆是我国重要的农作物，对保障粮食生产安全有着重要意义。大豆含的营养素比较全面，并且含量丰富，大豆含有多量脂肪.并且为不饱和脂肪酸，尤其以亚麻酸含量最丰富。这对于预防动脉硬化有很大作用，大豆中还含有约1.5%的磷脂。磷脂是构成细胞的基本成分.对维持人的神经、肝脏、骨骼及皮肤的健康均有重要作用。

在大豆获取过程中往往需要对其进行除杂筛选工作，目前现有的大豆除杂筛选装置大多只能出去大豆中颗粒较大的杂质或者粒径较小的杂质而不能同时除去这两种杂质，给大豆清洁带来诸多不便。

发明内容

本发明的目的在于提供一种农业大豆筛选除杂装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种农业大豆筛选除杂装置，包括装置本体、驱动电机、传动带、风扇、丝杆、实心板、转轴、导料管、滤板和接料斗，所述装置本体上部设置物料箱，且装置本体底部中间设置驱动电机，驱动电机为双头电机，驱动电机下端固定连接电机基座，电机基座螺栓固定连接装置本体底部；所述驱动电机两侧分别转动连接主动轴，主动轴转动连接装置本体，且主动轴端部滚动连接传动带下端，传动带上端滚动连接从动轴，从动轴转动连接装置本体，从动轴端部固定连接风扇，右侧从动轴另一端部固定连接半圆锥齿轮；所述半圆锥齿轮一半有齿一半无齿，半圆锥齿轮左侧上下部各设置一个锥齿轮，锥齿轮固定连接丝杆下部，且丝杆底部轴承转动连接装置本体；所述丝杆螺纹连接套筒，套筒两侧转动连接实心板端部，实心板另一端部套接筛板，筛板端部转动连接装置本体侧壁；所述丝杆上端固定连接转轴，转轴轴承转动连接物料箱，且转轴上部分别固定连接多个搅拌杆，转轴下部固定连接转盘，转盘两侧对称设置两个通管，通管下端贴合物料箱底部，物料箱底部也对称设置两个导料管；所述装置本体侧壁转动连接盖板，盖板下端插接插销，且装置本体底部两侧分别固定连接一个接料斗；所述装置本体下部两侧分别设置滤板，滤板表面设置多个滤孔。

作为本发明进一步的方案：所述筛板中部为空心状，且筛板表面均匀分布多个筛孔。

作为本发明再进一步的方案：所述物料箱上部连通进料管。

作为本发明再进一步的方案：所述接料斗下端连通出料管。

作为本发明再进一步的方案：所述插销弹簧连接装置本体。

作为本发明再进一步的方案：所述驱动电机电性连接电源和开关。

作为本发明再进一步的方案：所述装置本体下端两侧固定连接支腿。

与现有技术相比，本发明的有益效果是：该装置通过转轴转动驱动转盘及通管跟随转动，通管往复连通导料管实现间歇落料功能，同时转动的转轴带动搅拌杆转动对物料箱内的大豆搅拌，防止大豆团结不落料，往复正反转的丝杆带动实心板往复上下摆动从而带动筛板跟随往复上下摆动，间歇从导料管落下的大豆通过筛孔落下，而颗粒较大的杂质留在筛板上，从动轴驱动风扇跟随转动吹风，将大豆中夹杂的颗粒较小的灰尘及其他杂质吹向滤板排出，达到清灰除杂的作用。该装置结构设计合理适用，自动化程度高，大大提高了大豆的筛选除杂效率，节省劳动力。

附图说明

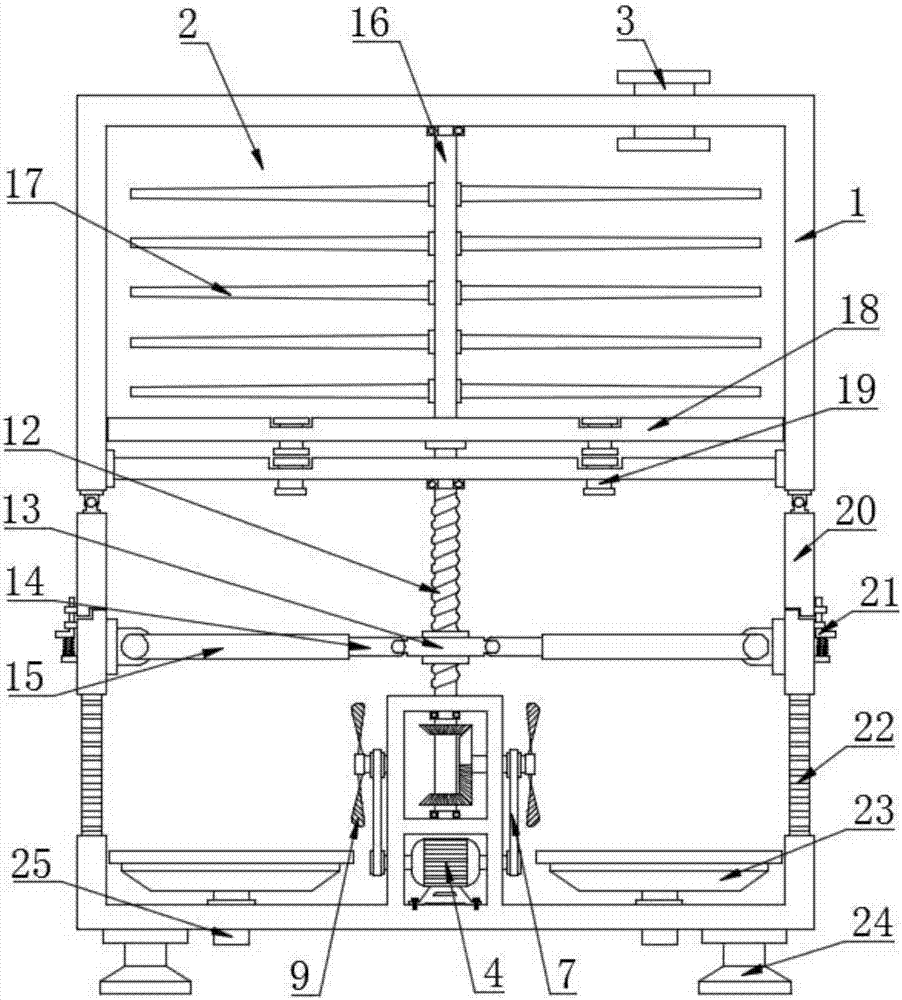

图1为农业大豆筛选除杂装置的结构示意图。
