技术领域

本发明涉及畜牧业设备技术领域，具体是一种畜牧业手推联动上料装置。

背景技术

畜牧业是农业的组成部分之一，与种植业并列为农业生产的两大支柱。其利用野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品。区别于自给自足家畜饲养，畜牧业的主要特点是集中化、规模化、并以营利为生产目的，是人类与自然界进行物质交换的极重要环节。

在向饲料槽中加饲料时，通常都是人工加料，在倒入饲料后分配不均匀，在动物吃饲料的时候会互相争抢，造成拥挤，部分动物吃食量不足，导致动物生长情况不均。

为了解决上述问题，现在提供一种畜牧业手推联动上料装置。

发明内容

本发明的目的在于提供一种畜牧业手推联动上料装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种畜牧业手推联动上料装置，包括底座，所述底座左右两侧对称设有方便装置搬运的滚轮，所述底座上方设有安装板，安装板下端两侧通过支撑柱与底座连接固定，所述安装板左端设有推把，所述安装板上固定有储料斗，储料斗下端设有下料管，下料管下方设有接料槽，接料槽呈倾斜设置，进而方便物料的滑出，接料槽侧面设有导料槽，导料槽的作用是将接料槽中的物料引入喂料槽中，所述接料槽右侧设有L型的二号滑动杆，二号滑动杆下端滑动套设有二号滑动套，二号滑动套与底座垂直连接，二号滑动套内部设有二号复位弹簧，所述底座上端中间位置固定有固定座，固定座上转动设有驱动齿轮，所述滚轮的滚轮轴上设有主动带轮，驱动齿轮的输入端设有从动带轮，从动带轮和主动带轮之间通过传动皮带传动连接，所述驱动齿轮上方水平设有传动蜗杆，传动蜗杆与驱动齿轮相互啮合，所述传动蜗杆两端固定有驱动转轴，左右两侧的驱动转轴外侧套设有固定轴承，右侧的驱动转轴端部设有偏心凸轮，偏心凸轮上方的二号滑动杆上设有受力块，在工作人员推动装置运动时，滚轮的滚轮轴带动主动带轮转动，主动带轮通过传动皮带带动驱动齿轮转动，驱动齿轮通过传动蜗杆带动驱动转轴转动，右侧的驱动齿轮带动偏心凸轮转动，偏心凸轮会间歇性的对受力块产生作用力，再配合二号复位弹簧的复位，从而使得二号滑动杆沿着二号滑动套上下震动，进而带动接料槽震动，这样就会使得物料沿着导料槽均匀下滑，进而有助于实现均匀加料，所述底座左上端转动设有转动竖杆，所述转动竖杆上端固定有一号齿盘，一号齿盘下端外侧设有环状的传动齿面，所述传动蜗杆左侧的驱动转轴端部设有传动齿轮，传动齿轮与一号齿盘相互啮合，所述一号齿盘上端设有转动套，转动套上端转动设有活动转动杆，所述转动套内部设有与活动转动杆相配合的转动轴承，所述转动套侧面设有限位螺孔和穿设在限位螺孔中的限位螺栓，通过旋转限位螺栓进而抵住活动转动杆，从而限制活动转动杆的转动，所述限位螺栓表面设有与活动转动杆相配合的限位槽孔，所述活动转动杆上端设有二号齿盘，所述下料管左侧设有限位插口，限位插口中滑动配合有下料封板，所述下料封板左端设有一号滑动杆，一号滑动杆滑动套设有一号滑动套，一号滑动套左端与支撑柱连接固定，所述一号滑动杆外侧套设有一号复位弹簧，一号复位弹簧左右两端分别与一号滑动套和下料封板连接固定，所述下料封板左下侧设有齿条，齿条与二号齿盘相互啮合，在传动蜗杆转动的同时，驱动转轴带动传动齿轮转动，传动齿轮通过一号齿盘带动转动套转动，转动套通过活动转动杆带动二号齿盘转动，二号齿盘通过齿条带动下料封板向左运动，进而使得下料封板脱离下料管，从而使得储料斗中的物料下滑，当不需要下料时，只需松动限位螺栓，这样转动套和活动转动杆之间就为转动连接，此时转动套无法带动二号齿盘一起转动，并且在一号复位弹簧的转动下，下料封板重新将下料管封住，从而停止下料，为了方便可以对不同高度的物料槽进行加料，所述二号滑动套下端与底座之间设有伸缩气缸，通过伸缩气缸可以调节接料槽的高度，从而提高落料高度，以便提高装置的实用性。

作为本发明进一步的方案：所述滚轮为自锁式滚轮。

作为本发明进一步的方案：所述推把表面设有防滑套。

作为本发明进一步的方案：所述底座上设有与转动竖杆相配合的转动轴承。

作为本发明进一步的方案：所述固定轴承通过固定杆与底座连接固定。

与现有技术相比，本发明的有益效果是：本发明结构简单、合理，便于搬运，通过装置滚轮的滚轮轴带动主动齿轮转动，主动带轮通过传动皮带带动驱动齿轮转动，驱动齿轮通过传动蜗杆带动驱动转轴转动，右侧的驱动齿轮带动偏心凸轮转动，偏心凸轮会间歇性的对受力块产生作用力，再配合二号复位弹簧的复位，从而使得二号滑动杆沿着二号滑动套上下震动，进而带动接料槽震动，这样就会使得物料沿着导料槽均匀下滑，进而有助于实现均匀加料，在传动蜗杆转动的同时，驱动转轴带动传动齿轮转动，传动齿轮通过一号齿盘带动转动套转动，转动套通过活动转动杆带动二号齿盘转动，二号齿盘通过齿条带动下料封板向左运动，进而使得下料封板脱离下料管，从而使得储料斗中的物料下滑，当不需要下料时，只需松动限位螺栓，这样转动套和活动转动杆之间就为转动连接，此时转动套无法带动二号齿盘一起转动，并且在一号复位弹簧的转动下，下料封板重新将下料管封住，从而停止下料，这样就方便了对装置控制，实用性强。

附图说明

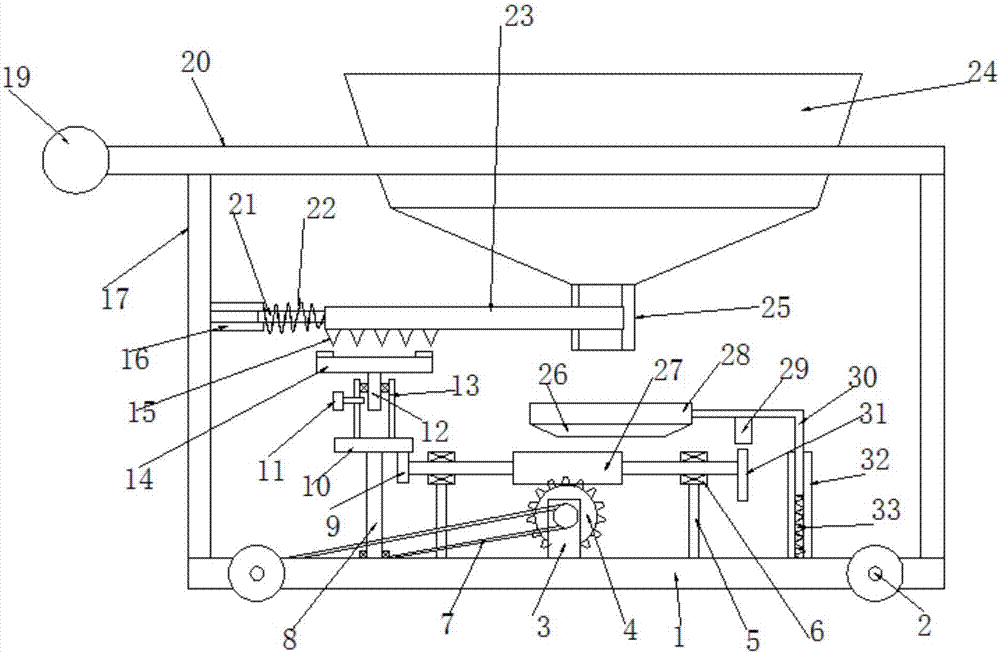

图1为本发明的结构示意图。

图2为本发明中接料槽和导料槽的结构示意图。

图3为本发明中二号齿盘的结构示意图。

图4为本发明中二号齿盘和下料封板的结构示意图。

其中：底座1、滚轮2、固定座3、驱动齿轮4、固定杆5、固定轴承6、传动皮带7、转动竖杆8、传动齿轮9、一号齿盘10、限位螺栓11、活动转动杆12、转动套13、二号齿盘14、齿条15、一号滑动套16、支撑柱17、推把19、安装板20、一号滑动杆21、一号复位弹簧22、下料封板23、储料斗24、下料管25、导料槽26、传动蜗杆27、接料槽28、受力块29、二号滑动杆30、偏心凸轮31、二号滑动套32、二号复位弹簧33。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～4，本发明实施例中，一种畜牧业手推联动上料装置，包括底座1，所述底座1左右两侧对称设有方便装置搬运的滚轮2，滚轮2为自锁式滚轮，所述底座1上方设有安装板20，安装板20下端两侧通过支撑柱17与底座1连接固定，所述安装板20左端设有推把19，推把19表面设有防滑套，所述安装板20上固定有储料斗24，储料斗24下端设有下料管25，下料管25下方设有接料槽28，接料槽28呈倾斜设置，进而方便物料的滑出，接料槽28侧面设有导料槽26，导料槽26的作用是将接料槽28中的物料引入喂料槽中，所述接料槽28右侧设有L型的二号滑动杆30，二号滑动杆30下端滑动套设有二号滑动套32，二号滑动套32与底座1垂直连接，二号滑动套32内部设有二号复位弹簧33，所述底座1上端中间位置固定有固定座3，固定座3上转动设有驱动齿轮4，所述滚轮2的滚轮轴上设有主动带轮，驱动齿轮4的输入端设有从动带轮，从动带轮和主动带轮之间通过传动皮带7传动连接，所述驱动齿轮4上方水平设有传动蜗杆27，传动蜗杆27与驱动齿轮4相互啮合，所述传动蜗杆27两端固定有驱动转轴，左右两侧的驱动转轴外侧套设有固定轴承6，固定轴承6通过固定杆5与底座1连接固定，右侧的驱动转轴端部设有偏心凸轮31，偏心凸轮31上方的二号滑动杆30上设有受力块29，在工作人员推动装置运动时，滚轮2的滚轮轴带动主动带轮转动，主动带轮通过传动皮带7带动驱动齿轮4转动，驱动齿轮4通过传动蜗杆27带动驱动转轴转动，右侧的驱动齿轮带动偏心凸轮31转动，偏心凸轮31会间歇性的对受力块29产生作用力，再配合二号复位弹簧33的复位，从而使得二号滑动杆30沿着二号滑动套32上下震动，进而带动接料槽28震动，这样就会使得物料沿着导料槽26均匀下滑，进而有助于实现均匀加料，所述底座1左上端转动设有转动竖杆8，底座1上设有与转动竖杆8相配合的转动轴承，所述转动竖杆8上端固定有一号齿盘10，一号齿盘10下端外侧设有环状的传动齿面，所述传动蜗杆27左侧的驱动转轴端部设有传动齿轮9，传动齿轮9与一号齿盘10相互啮合，所述一号齿盘10上端设有转动套13，转动套13上端转动设有活动转动杆12，所述转动套13内部设有与活动转动杆12相配合的转动轴承，所述转动套13侧面设有限位螺孔和穿设在限位螺孔中的限位螺栓11，通过旋转限位螺栓11进而抵住活动转动杆12，从而限制活动转动杆12的转动，所述限位螺栓11表面设有与活动转动杆12相配合的限位槽孔，所述活动转动杆12上端设有二号齿盘14，所述下料管25左侧设有限位插口，限位插口中滑动配合有下料封板23，所述下料封板23左端设有一号滑动杆21，一号滑动杆21滑动套设有一号滑动套16，一号滑动套16左端与支撑柱17连接固定，所述一号滑动杆21外侧套设有一号复位弹簧22，一号复位弹簧22左右两端分别与一号滑动套16和下料封板23连接固定，所述下料封板23左下侧设有齿条15，齿条15与二号齿盘14相互啮合，在传动蜗杆27转动的同时，驱动转轴带动传动齿轮9转动，传动齿轮9通过一号齿盘10带动转动套13转动，转动套13通过活动转动杆12带动二号齿盘14转动，二号齿盘14通过齿条15带动下料封板23向左运动，进而使得下料封板23脱离下料管25，从而使得储料斗24中的物料下滑，当不需要下料时，只需松动限位螺栓11，这样转动套13和活动转动杆12之间就为转动连接，此时转动套13无法带动二号齿盘14一起转动，并且在一号复位弹簧22的转动下，下料封板23重新将下料管25封住，从而停止下料，为了方便可以对不同高度的物料槽进行加料，所述二号滑动套32下端与底座1之间设有伸缩气缸，通过伸缩气缸可以调节接料槽28的高度，从而提高落料高度，以便提高装置的实用性。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
