技术领域

本发明涉及一种艾草加工领域，具体是一种艾草高效晾晒装置。

背景技术

艾草（学名：ArtemisiaargyiH.Lév.&Vaniot），别名：萧茅、冰台、遏草、香艾、蕲艾、艾萧、艾蒿、艾蒿、蓬藁、艾﹑灸草﹑医草﹑黄草﹑艾绒等。多年生草本或略成半灌木状，植株有浓烈香气。茎单生或少数，褐色或灰黄褐色，基部稍木质化，上部萆质，并有少数短的分枝，叶厚纸质，上面被灰白色短柔毛，基部通常无假托叶或极小的假托叶；上部叶与苞片叶羽状半裂、头状花序椭圆形，花冠管状或高脚杯状，外面有腺点，花药狭线形，花柱与花冠近等长或略长于花冠。瘦果长卵形或长圆形。花果期9-10月。全草入药，有温经、去湿、散寒、止血、消炎、平喘、止咳、安胎、抗过敏等作用。艾叶晒干捣碎得“艾绒”，制艾条供艾灸用，又可作“印泥”的原料。

艾草在晾晒过程中一般都是简单的晾晒架进行晾晒，这样需要人们进行定时的翻动，从而加快艾草的晒干，这样费时费力，而且十分的麻烦。因此，本领域技术人员提供了一种艾草高效晾晒装置，以解决上述背景技术中提出的问题。

发明内容

本发明的目的在于提供一种艾草高效晾晒装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种艾草高效晾晒装置，包括方形连接滑槽，所述方形连接滑槽左侧中端固定焊接有固定杆，所述固定杆左侧固定连接有储料槽，所述储料槽内部下端设置有支撑网板，所述方形连接滑槽内部设有第一丝杆，所述第一丝杆上下两端的螺纹转向相反，所述第一丝杆上下两端设置有第一滑块，所述第一滑块左侧固定焊接有连接杆，所述连接杆左侧焊接有连接框，所述连接框后侧设置有第一电机，所述第一电机前侧通过联轴器连接有连接轴，所述连接轴上固定连接有连接套，所述连接套和连接轴过盈配合，所述连接套左侧固定连接有支撑杆，所述支撑杆左侧固定焊接有连接盘，所述连接盘内侧镶嵌有反光镜。

作为本发明进一步的方案：所述第一丝杆下侧通过联轴器连接有第四电机，所述第四电机外侧设置有连接座，所述方形连接滑槽外侧下端固定焊接有外齿轮，所述外齿轮左侧啮合有主动齿轮，所述主动齿轮下端连接有第二电机，所述第二电机安装在连接座内部，用于带动方形连接滑槽的转动。

作为本发明进一步的方案：所述方形连接滑槽与连接座连接处设置有圆盘，并且圆盘与连接座之间通过轴承进行连接，保证方形连接滑槽的转动。

作为本发明进一步的方案：所述外齿轮右侧设有连接齿轮，所述连接齿轮内部设有转轴，可以对外齿轮进行限位。

作为本发明进一步的方案：所述连接座下侧焊接有底板，所述底板左右两端设置有凹口，所述底板下侧四角焊接有支撑座。

作为本发明进一步的方案：所述支撑座内部下端镶嵌有摩擦垫，增加支撑座的摩擦力。

作为本发明再进一步的方案：所述底板上侧左右两端设置有凹槽，所述凹槽顶端设置有第三电机，所述第三电机下侧通过联轴器连接有第二丝杆，所述第二丝杆上设置有第二滑块，所述第二滑块内部固定焊接有L型连接杆，所述L型连接杆下侧焊接有连接板，所述连接板前后两端设置有滚轮，用于设备的移动。

与现有技术相比，本发明的有益效果是：本发明通过第四电机带动第一丝杆旋转，这样可以有效地调解第一滑块的方位，这样通过第一电机带动连接轴旋转，这样带动连接盘和反光镜旋转一定的角度，这样可以将阳光反射到方形连接滑槽左侧的储料槽内部，这样可以对艾草进行晾晒，这样可以有效地提高了艾草的晾晒效率，方便人们的使用；由于阳光的方位会发生变化，这样通过第二电机带动主动齿轮转动，由于主动齿轮和外齿轮进行啮合，这样带动方形连接滑槽进行转动，这样保证反光镜和储料槽正对着阳光，这样可以提高了设备的晾晒效率；通过底部的支撑座，可以有效地保证设备的稳定；通过第三电机带动第二丝杆旋转，这样带动第二滑块上下移动，这样L型连接杆、连接板和滚轮就会通过凹口与地面进行接触，待到支撑座离开地面的时候，这样可以有效地方便设备的移动，这样方便了人们的使用。

附图说明

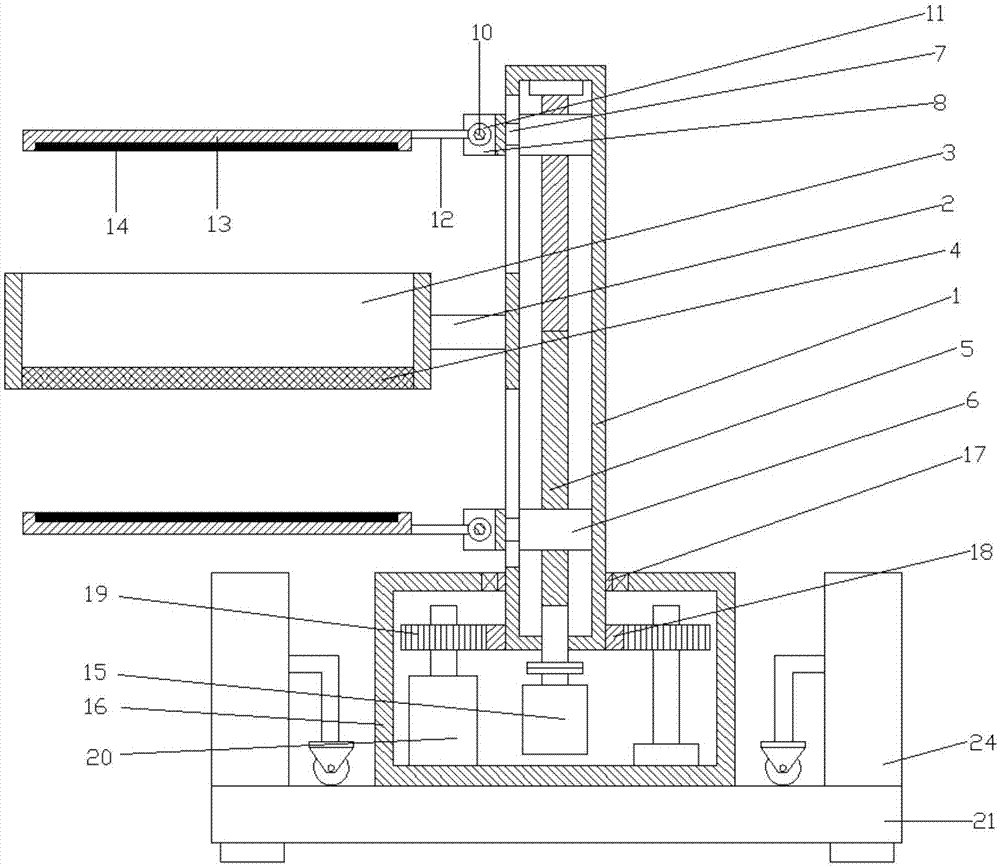

图1为一种艾草高效晾晒装置的结构示意图。

图2为一种艾草高效晾晒装置中连接座俯视剖视图的结构示意图。

图3为一种艾草高效晾晒装置中连接框俯视图的结构示意图。

图4为一种艾草高效晾晒装置主视图结构示意图。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

下面将参考附图并结合实施例来详细说明本发明。

本发明实施例中，参阅图1图2和图3，一种艾草高效晾晒装置，包括方形连接滑槽1，所述方形连接滑槽1左侧中端固定焊接有固定杆2，所述固定杆2左侧固定连接有储料槽3，可以用于存储艾草，所述储料槽3内部下端设置有支撑网板4，这样下侧的也可以进行阳光照射，所述方形连接滑槽1内部设有第一丝杆5，所述第一丝杆5上下两端的螺纹转向相反，所述第一丝杆5上下两端设置有第一滑块6，由于第一丝杆5上下两端的螺纹转向相反，这样第一丝杆5旋转过程中，上下两端的滑块6就会进行相向运动或者反向运动，所述第一滑块6左侧固定焊接有连接杆7，所述连接杆7左侧焊接有连接框8，所述连接框8后侧设置有第一电机9，所述第一电机9前侧通过联轴器连接有连接轴10，所述连接轴10上固定连接有连接套11，所述连接套11和连接轴10过盈配合，所述连接套11左侧固定连接有支撑杆12，所述支撑杆12左侧固定焊接有连接盘13，所述连接盘13内侧镶嵌有反光镜14，通过第一电机9带动连接轴10旋转，这样可以有效地带动左侧的支撑杆12、连接盘13和反光镜14旋转，这样反光镜14将日光反射到艾草表面，这样可以有效地加快艾草的晒干，提高了设备的塞杆效率。

所述第一丝杆5下侧通过联轴器连接有第四电机15，通过第一电机15带动第一丝杆5旋转，由于第一丝杆5上下两端的螺纹转向相反，这样第一丝杆5旋转过程中，上下两侧的连接盘13和反光镜14就可以进行相向运动或者反向运动，这样可以方便调节反光镜14的方位，方便设备进行反射光源，所述第四电机15外侧设置有连接座16，所述方形连接滑槽1与连接座16连接处设置有圆盘17，并且圆盘17与连接座16之间通过轴承进行连接，由于方形连接滑槽1为方形，这样在方形连接滑槽1与连接座16连接处设置圆盘17，从而可以保证方形连接滑槽1进行转动，所述方形连接滑槽1外侧下端固定焊接有外齿轮18，所述外齿轮18右侧设有连接齿轮，所述连接齿轮内部设有转轴，可以有效地进行限位，所述外齿轮18左侧啮合有主动齿轮19，所述主动齿轮19下端连接有第二电机20，所述第二电机20安装在连接座16内部，通过第二电机20带动主动齿轮19转动，由于主动齿轮19和外齿轮18进行啮合，这样带动方形连接滑槽1进行转动，这样保证反光镜14和储料槽13正对着阳光，这样可以提高了设备的晾晒效率。

参阅图4，所述连接座16下侧焊接有底板21，所述底板21左右两端设置有凹口22，所述底板21下侧四角焊接有支撑座23，所述支撑座23内部下端镶嵌有摩擦垫，可以有效的增加了设备与地面之间的摩擦力，这样可以有效地保证设备的稳定，所述底板21上侧左右两端设置有凹槽24，所述凹槽24顶端设置有第三电机25，所述第三电机25下侧通过联轴器连接有第二丝杆27，所述第二丝杆27上设置有第二滑块26，所述第二滑块26内部固定焊接有L型连接杆28，所述L型连接杆28下侧焊接有连接板29，所述连接板29前后两端设置有滚轮30，通过第三电机25带动第二丝杆27旋转，这样带动第二滑块26上下移动，这样L型连接杆28、连接板29和滚轮30就会通过凹口24与地面进行接触，待到支撑座23离开地面的时候，这样可以有效地方便设备的移动，这样方便了人们的使用。

本发明通过第四电机15带动第一丝杆5旋转，这样可以有效地调解第一滑块6的方位，这样通过第一电机9带动连接轴10旋转，这样带动连接盘13和反光镜14旋转一定的角度，这样可以将阳光反射到方形连接滑槽1左侧的储料槽3内部，这样可以对艾草进行晾晒，这样可以有效地提高了艾草的晾晒效率，方便人们的使用，而且由于阳光的方位会发生变化，这样通过第二电机20带动主动齿轮19转动，由于主动齿轮19和外齿轮18进行啮合，这样带动方形连接滑槽1进行转动，这样保证反光镜14和储料槽13正对着阳光，这样可以提高了设备的晾晒效率。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
