技术领域

本发明涉及挖坑技术领域，具体是一种钻头可拆卸的手推式农用挖坑装置。

背景技术

农业为通过培育动植物生产食品及工业原料的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。我们把利用动物植物等生物的生长发育规律，通过人工培育来获得产品的各部门的认可，统称为农业。农业是支撑国民经济建设与发展的基础产品。简单地说是人类运用其智慧去改变自然环境，利用动植物的生长繁殖来获得产品，更进一步换取经济收益的一种系统。

手提式挖坑机又叫便携式挖坑机，是山地，丘岭，沟壑区植树造林，施肥快速挖坑的专用机械。挖坑机让人们从繁重的体力劳动解放出来，广泛应用于植树造林，栽种果林、篱笆、及秋季给果树施肥等。其动力强劲有力，外形美观，操作舒适，劳动强度低，适合各种地形，效率高，便于携带及野外田地作业。

现有的手提式挖坑装置重量较重，使用者在携带时极为不便，同时手提式挖坑装置在使用时仅靠使用者的双手固定操作，从而导致挖坑时产生的巨大冲击力传递给使用者的手部，不仅增加挖坑装置的操作难度，而且加大使用者的劳动强度，同时影响挖坑效率。

发明内容

本发明的目的在于提供一种钻头可拆卸的手推式农用挖坑装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种钻头可拆卸的手推式农用挖坑装置，包括顶板和钻杆；所述顶板的左右两侧对称固定安装有两个固定架，固定架的底部转动安装有转动架；所述转动架的中间位置转动安装有转轴，转轴靠近钻杆的一端设置有外螺纹；所述转动架位于转轴的上下两侧对称转动安装有两根支架，支架的另一端固定安装有插杆；所述转轴设有外螺纹的一端螺纹连接有螺套，螺套的上下两侧对称转动安装有两根连杆，位于同侧的两个支架内侧还固定安装有固定块，连杆的另一端与固定块转动连接；所述顶板底部的中间位置固定安装有伸缩装置，伸缩装置的伸缩端固定安装有驱动电机，驱动电机的输出端固定安装有螺杆，螺杆的下端与所述钻杆的上端螺纹连接，钻杆的外侧螺旋设置有刀刃。

作为本发明进一步的方案：所述转动架上设置有便于固定转动架位置的紧固螺丝。

作为本发明再进一步的方案：所述转动架的底部开设有滑槽，滑槽的内部滑动安装有支腿。

作为本发明再进一步的方案：所述支腿的上端通过弹簧与滑槽固定连接，支腿的下端转动安装有脚轮。

作为本发明再进一步的方案：所述顶板的右上侧还固定安装有推杆。

作为本发明再进一步的方案：所述转轴的另一端固定安装有带动转轴转动的旋钮。

作为本发明再进一步的方案：所述转轴设有外螺纹的一端固定安装有钻头，所述插杆上均匀设置有若干倒刺。

与现有技术相比，本发明的有益效果是：本发明在驱动电机的输出端固定安装螺杆，将钻杆和螺杆螺纹连接，以便钻杆的更换，节约经济成本，采用手推式设计，方便装置的移动，还通过设有螺纹的转轴、螺套、连杆和支架之间的配合在挖坑时对装置进行固定，降低使用者的操作难度和劳动强度，提高挖坑效果。

附图说明

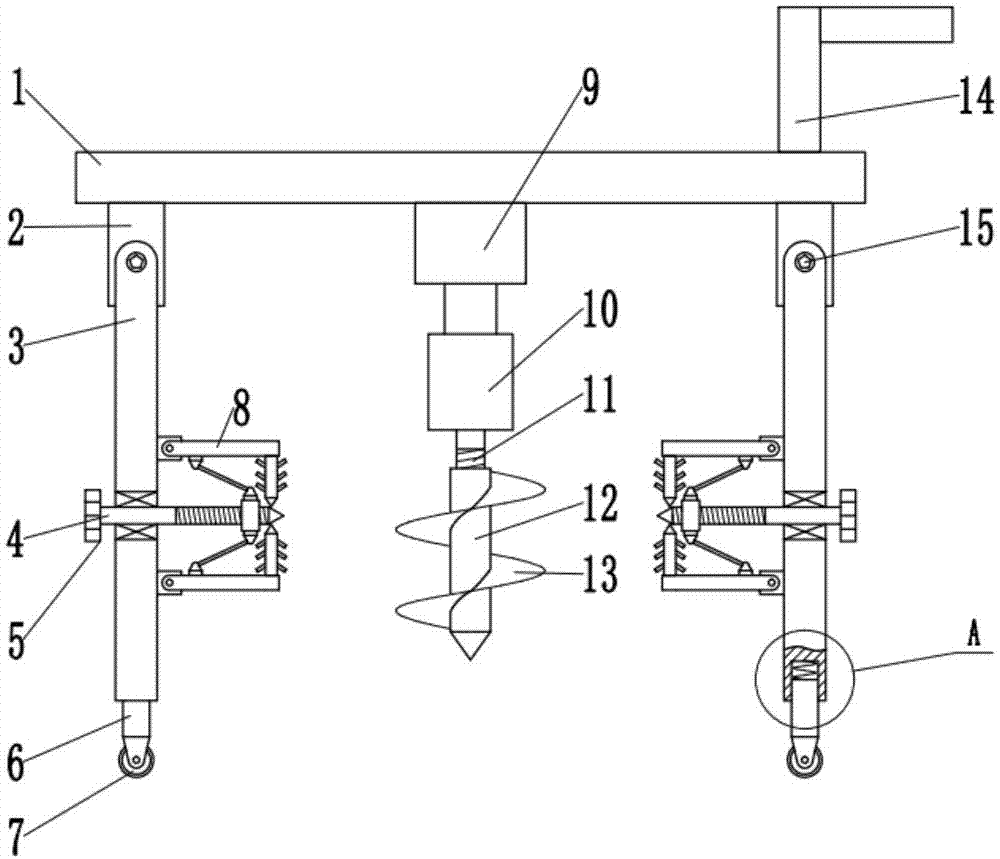

图1为钻头可拆卸的手推式农用挖坑装置的结构示意图。

图2为图1中A处的局部放大示意图。

图3为钻头可拆卸的手推式农用挖坑装置中展开时的结构示意图。

图中：1-顶板、2-固定架、3-转动架、4-转轴、5-旋钮、6-支腿、7-脚轮、8-支架、9-伸缩装置、10-驱动电机、11-螺杆、12-钻杆、13-刀刃、14-推杆、15-紧固螺丝、16-滑槽、17-弹簧、18-插杆、19-固定块、20-连杆、21-螺套。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种钻头可拆卸的手推式农用挖坑装置，包括顶板1和钻杆12；所述顶板1的左右两侧对称固定安装有两个固定架2，固定架2的底部转动安装有转动架3，转动架3上设置有便于固定转动架3位置的紧固螺丝15，通过紧固螺丝15调节转动架3的位置；所述转动架3的底部开设有滑槽16，滑槽16的内部滑动安装有支腿6，支腿6的上端通过弹簧17与滑槽16固定连接，支腿6的下端转动安装有脚轮7，以便装置在移动时保持稳定；所述顶板1的右上侧还固定安装有推杆14，以便装置的推动；所述转动架3的中间位置转动安装有转轴4，转轴4靠近钻杆12的一端设置有外螺纹，转轴4的另一端固定安装有带动转轴4转动的旋钮5；所述转动架3位于转轴4的上下两侧对称转动安装有两根支架8，支架8的另一端固定安装有插杆18；所述转轴4设有外螺纹的一端螺纹连接有螺套21，螺套21的上下两侧对称转动安装有两根连杆20，位于同侧的两个支架8内侧还固定安装有固定块19，连杆20的另一端与固定块19转动连接，转轴4转动并带动螺套21向靠近钻杆12的一侧滑动时，螺套21通过连杆20带动两根支架8收拢，转轴4转动并带动螺套21远离钻杆12的一侧滑动时，螺套21通过连杆20带动两根支架8张开；所述转轴4设有外螺纹的一端固定安装有钻头，所述插杆18上均匀设置有若干倒刺，转动转动架3，使之处于水平位置，将转轴4和插杆18分别插入泥土中，从而对装置进行固定，以便后续打孔挖坑；所述顶板1底部的中间位置固定安装有伸缩装置9，伸缩装置9的伸缩端固定安装有驱动电机10，驱动电机10的输出端固定安装有螺杆11，螺杆11的下端与所述钻杆12的上端螺纹连接，钻杆12的外侧螺旋设置有刀刃13，通过调节伸缩装置9的长度，从而改变钻杆12的高度，从而进行不同深度的挖坑。

本发明在驱动电机的输出端固定安装螺杆，将钻杆和螺杆螺纹连接，以便钻杆的更换，节约经济成本，采用手推式设计，方便装置的移动，还通过设有螺纹的转轴、螺套、连杆和支架之间的配合在挖坑时对装置进行固定，降低使用者的操作难度和劳动强度，提高挖坑效果。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
