技术领域

本发明涉及农用机械技术领域，具体是一种破碎齿收缩可调的农用松土装置。

背景技术

农业为通过培育动植物生产食品及工业原料的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。我们把利用动物植物等生物的生长发育规律，通过人工培育来获得产品的各部门的认可，统称为农业。农业是支撑国民经济建设与发展的基础产品。

土壤时间长了容易结块,这样就降低了根的透气性,如同把根密闭起来了一样,松土之后,就使土壤颗粒之间的空隙加大,空气就容易进去,增加了根细胞的呼吸；呼吸作用加强了,可以加强蒸腾作用,促进了根毛与土壤中的矿质元素的交换,这样也就能促进根对矿质元素的吸收。

现有的松土装置的破碎辊均为一体式结构，这种结构的破碎辊在不使用时刀尖裸露在外，不仅极易损坏，而且具有一定的安全隐患，容易对使用者造成伤害。

发明内容

本发明的目的在于提供一种破碎齿收缩可调的农用松土装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种破碎齿收缩可调的农用松土装置，包括底座、缸体和松土装置；所述底座的四角处均固定安装有机架，机架的上侧固定安装有顶板；所述缸体固定安装在底座上，缸体的内部滑动安装有活塞，活塞的右侧固定安装有带动活塞左右移动的推杆，推杆与缸体滑动连接；所述推杆的右端伸出缸体的外侧，推杆的右端还固定安装有压板，压板通过弹簧与缸体固定连接；所述底座上位于缸体的右侧还转动安装有凸轮；所述底座的左上侧设置有第二水管，第二水管与位于左侧的机架固定连接，第二水管上均匀安装有若干喷头，且第二水管通过第一水管与缸体的内部连通；所述顶板的底部固定安装有药箱，药箱通过第三水管与缸体的内部连通；所述松土装置通过安装架转动安装在底座的底部，松土装置由圆盘和转盘组成，圆盘的内部固定安装有隔板，隔板将圆盘内部分为上腔室和下腔室，所述转盘转动安装在下腔室的内部，转盘的周围铰接有三根连接杆，下腔室的外壁上还滑动安装有三个破碎齿，破碎齿与连接杆的另一端相互铰接；所述上腔室的内部转动安装有圆齿轮，圆齿轮与转盘同轴转动，上腔室内部位于圆齿轮的后侧还固定安装有电动推杆，电动推杆的伸缩端与齿条固定连接，齿条与圆齿轮相互啮合。

作为本发明进一步的方案：所述底座上位于凸轮的后侧固定安装有带动凸轮转动的转动电机。

作为本发明再进一步的方案：所述第一水管上设置有防止回流的第一单向阀。

作为本发明再进一步的方案：所述第三水管上设置有防止药液回流的的第二单向阀。

作为本发明再进一步的方案：所述破碎齿与连接杆一一对应。

作为本发明再进一步的方案：所述安装架的后侧还固定安装有带动松土装置转动的旋转电机。

作为本发明再进一步的方案：所述底座的四角处均固定安装有支腿，支腿的底部转动安装有脚轮，底座的右上侧还固定安装有推杆。

与现有技术相比，本发明的有益效果是：本发明通过设置圆盘结构的松土装置，并在松土装置的内部转动安装转盘，通过转盘带动破碎齿收缩或伸出，从而在对破碎齿进行保护的同时避免给使用者带来安全隐患，同时设置喷头喷洒农药，进一步提高农作物的成活率，增加粮食产量。

附图说明

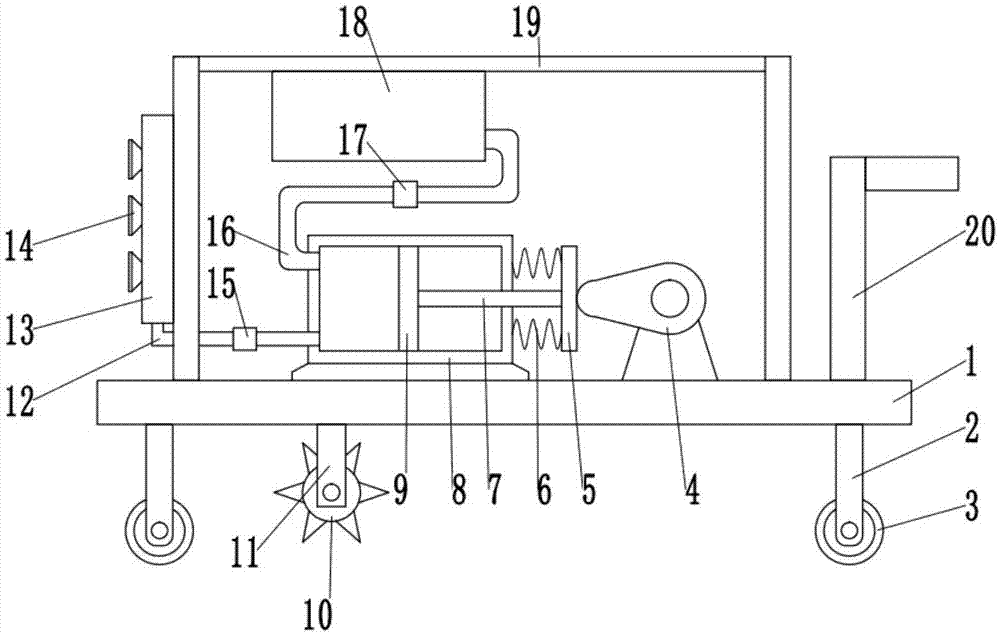

图1为破碎齿收缩可调的农用松土装置的结构示意图。

图2为破碎齿收缩可调的农用松土装置中松土装置的俯视图。

图3为破碎齿收缩可调的农用松土装置中松土装置的剖视图。

图中：1-底座、2-支腿、3-脚轮、4-凸轮、5-压板、6-弹簧、7-推杆、8-缸体、9-活塞、10-松土装置、11-安装架、12-第一水管、13-第二水管、14-喷头、15-第一单向阀、16-第三水管、17-第二单向阀、18-药箱、19-顶板、20-推杆、21-圆盘、22-破碎齿、23-连接杆、24-转盘、25-隔板、26-圆齿轮、27-齿条、28-电动推杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种破碎齿收缩可调的农用松土装置，包括底座1、缸体8和松土装置10；所述底座1的四角处均固定安装有机架，机架的上侧固定安装有顶板19；所述缸体8固定安装在底座1上，缸体8的内部滑动安装有活塞9，活塞9的右侧固定安装有带动活塞9左右移动的推杆7，推杆7与缸体8滑动连接；所述推杆7的右端伸出缸体8的外侧，推杆7的右端还固定安装有压板5，压板5通过弹簧6与缸体8固定连接；所述底座1上位于缸体8的右侧还转动安装有凸轮4，底座1上位于凸轮4的后侧固定安装有带动凸轮4转动的转动电机，当凸轮4的凸起部挤压压板5时，压板5通过推杆7带动活塞9向左移动，从而使活塞9左侧的内部空间的压强增大，凸轮4的凸起部离开压板5时，压板5在弹簧6的作用下通过推杆7带动活塞9向右移动；所述底座1的左上侧设置有第二水管13，第二水管13与位于左侧的机架固定连接，第二水管13上均匀安装有若干喷头14，且第二水管13通过第一水管12与缸体8的内部连通，以便缸体8通过第一水管12向喷头14的内部供水；所述第一水管12上设置有防止回流的第一单向阀15；所述顶板19的底部固定安装有药箱18，药箱18通过第三水管16与缸体8的内部连通，第三水管16上设置有防止药液回流的的第二单向阀17；所述松土装置10通过安装架11转动安装在底座1的底部，松土装置10由圆盘21和转盘24组成，圆盘21的内部固定安装有隔板25，隔板25将圆盘21内部分为上腔室和下腔室，所述转盘24转动安装在下腔室的内部，转盘24的周围铰接有三根连接杆23，下腔室的外壁上还滑动安装有三个破碎齿22，破碎齿22与连接杆23一一对应，且破碎齿22与连接杆23的另一端相互铰接；所述上腔室的内部转动安装有圆齿轮26，圆齿轮26与转盘24同轴转动，上腔室内部位于圆齿轮26的后侧还固定安装有电动推杆28，电动推杆28的伸缩端与齿条27固定连接，齿条27与圆齿轮26相互啮合，通过控制电动推杆28的伸长和缩短，从而控制齿条27移动，从而带动圆齿轮26转动，进而带动转盘24转动，当转盘24顺时针转动时，破碎齿22收入圆盘21的内部，从而避免破碎齿损坏或伤害他人，当转盘24逆时针转动时，破碎齿22伸出圆盘21，从而便于对土地进行松土；所述安装架11的后侧还固定安装有带动松土装置10转动的旋转电机；所述底座1的四角处均固定安装有支腿2，支腿2的底部转动安装有脚轮3，底座1的右上侧还固定安装有推杆7，以便装置的移动。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
