技术领域

本发明涉及一种农业播种机械，具体是一种翻土射流式播种装置。

背景技术

我国是农业大国，农业生产一直是重中之重的大事，传统的农业生产正在受到机械化生产的冲击，但是传统的农业机械，特别是播种机械，由于采用一体化结构以及模式单一，在实际使用中难以起到理想的效果。

为了解决上述问题，提出本发明，克服了当前使用的播种装置，由于采用插入式打孔播种结构，为保证插入打孔的效率，造成装置体型庞大，机身笨重，安装体维护困难等问题，解决了当前使用的播种装置，由于采用自由落料式结构，造成播种过程中易卡壳，使得播种作业中止，难以满足当前的作业效率等问题，使得本发明具有结构设计紧凑，集成度高，翻土播种效率高，播种流畅，组合适应性强等优点。

发明内容

本发明的目的在于提供一种翻土射流式播种装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种翻土射流式播种装置，包括水平等间距竖直设置的若干导向移动安装架，所述导向移动安装架的上端均水平设置有导向安装筒，导向安装筒之间设置水平贯穿设置有导向固定柱，导向移动安装架的下端向内侧对称设置有若干导向安装槽，导向移动安装架的内部均竖直设置有导向升降安装筒，导向升降安装筒的上端均水平设置有顶板，导向升降安装筒的内部设置有导向升降播种模块，所述导向升降播种模块包括导向升降安装筒的内部中间位置竖直设置的升降安装罩，升降安装罩的中间位置竖直贯穿设置有传动导料筒，传动导料筒的上端设置有弧底进料筒，弧底进料筒的上半段中间位置通过电机安装筒竖直镶嵌设置有驱动电机，所述电机安装筒的下端边缘等角度连接弧底进料筒的上端倾斜设置有导料安装柱，且电机安装筒的上半段配合顶板设置有升降牵引起震结构，升降安装罩的左右两端中间位置均通过导向安装筒水平贯穿设置有复位导向柱，复位导向柱均伸出升降安装罩通过球面板竖直设置有升降导向板，所述升降导向安装筒的内侧配合升降导向板均竖直设置有升降导向槽，升降导向板配合升降导向槽等间距半镶嵌设置有升降导轮，且球面板与升降安装罩之间的复位导向柱上均设置有复位弹簧，驱动电机的下端通过竖直伸出的电机转轴向下设置有导料传动筒，传动导料筒的下端配合导料传动筒设置有球形集料罩，导料传动筒的下端伸出球形集料罩竖直向下设置有变径出料筒，所述变径出料筒的外侧设置有变径螺旋翻土板，且变径出料筒的上端镶嵌设置有电磁阀。

作为本发明进一步的方案：所述相邻的导向移动安装架之间的导向固定柱上均竖直配合设置有若干间距调节安装块。

作为本发明进一步的方案：所述导向升降安装筒的左右两端配合导向安装槽均伸出设置有导向安装柱，且导向安装槽的前端配合导向安装柱均设置有固定卡扣。

作为本发明进一步的方案：所述升降牵引起震结构包括设置在电机安装筒内部上半段设置的震动安装腔，驱动电机的上端伸入震动安装腔内通过电机转轴水平设置有偏心起震轮，且电机安装筒的上端镶嵌设置有总控制器。

作为本发明进一步的方案：所述顶板的中间位置通过固定安装柱向下设置有电控牵引绕线轮，电控牵引绕线轮通过钢丝向下连接电机安装筒的上端。

作为本发明进一步的方案：所述导料传动筒配合弧底进料筒的下端和球形集料罩的下端均等角度设置有若干转动进料孔，且传动导料筒的上端向内侧配合转动进料孔同轴设置有环状导料板。

作为本发明再进一步的方案：所述导料传动筒的一侧配合球形集料罩设置有空压机，空压机通过伸入导料传动筒的导管向下贯穿电磁阀伸入变径出料筒。

与现有技术相比，本发明的有益效果是：克服了当前使用的播种装置，由于采用插入式打孔播种结构，为保证插入打孔的效率，造成装置体型庞大，机身笨重，安装体维护困难等问题，解决了当前使用的播种装置，由于采用自由落料式结构，造成播种过程中易卡壳，使得播种作业中止，难以满足当前的作业效率等问题，使得本发明具有结构设计紧凑，集成度高，翻土播种效率高，播种流畅，组合适应性强等优点。

附图说明

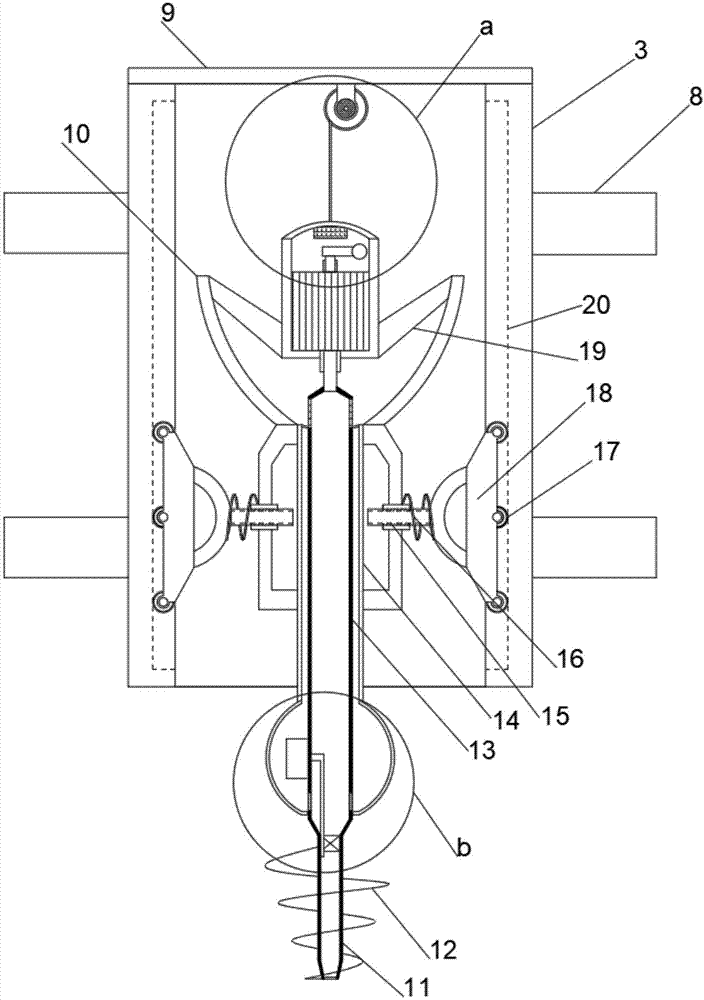

图1为一种翻土射流式播种装置中导向升降播种模块的结构示意图。

图2为一种翻土射流式播种装置的结构示意图。

图3为一种翻土射流式播种装置中升降牵引起震结构的结构示意图。

图4为一种翻土射流式播种装置的局部结构示意图。

图5为一种翻土射流式播种装置中弧底进料筒的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～5，本发明实施例中，一种翻土射流式播种装置，包括水平等间距竖直设置的若干导向移动安装架5，所述导向移动安装架5的上端均水平设置有导向安装筒1，导向安装筒1之间设置水平贯穿设置有导向固定柱2，所述相邻的导向移动安装架5之间的导向固定柱2上均竖直配合设置有若干间距调节安装块4，导向移动安装架5的下端向内侧对称设置有若干导向安装槽7，导向移动安装架5的内部均竖直设置有导向升降安装筒3，所述导向升降安装筒3的左右两端配合导向安装槽7均伸出设置有导向安装柱8，且导向安装槽7的前端配合导向安装柱8均设置有固定卡扣6，导向升降安装筒3的上端均水平设置有顶板9，导向升降安装筒3的内部设置有导向升降播种模块，所述导向升降播种模块包括导向升降安装筒3的内部中间位置竖直设置的升降安装罩，升降安装罩的中间位置竖直贯穿设置有传动导料筒14，传动导料筒14的上端设置有弧底进料筒10，弧底进料筒10的上半段中间位置通过电机安装筒23竖直镶嵌设置有驱动电机25，所述电机安装筒23的下端边缘等角度连接弧底进料筒10的上端倾斜设置有导料安装柱19，且电机安装筒23的上半段配合顶板9设置有升降牵引起震结构，所述升降牵引起震结构包括设置在电机安装筒23内部上半段设置的震动安装腔，驱动电机25的上端伸入震动安装腔内通过电机转轴水平设置有偏心起震轮26，且电机安装筒23的上端镶嵌设置有总控制器24，所述顶板9的中间位置通过固定安装柱向下设置有电控牵引绕线轮21，电控牵引绕线轮21通过钢丝22向下连接电机安装筒23的上端，升降安装罩的左右两端中间位置均通过导向安装筒1水平贯穿设置有复位导向柱15，复位导向柱15均伸出升降安装罩通过球面板竖直设置有升降导向板18，所述升降导向安装筒1的内侧配合升降导向板18均竖直设置有升降导向槽20，升降导向板18配合升降导向槽20等间距半镶嵌设置有升降导轮17，且球面板与升降安装罩之间的复位导向柱15上均设置有复位弹簧16，驱动电机25的下端通过竖直伸出的电机转轴向下设置有导料传动筒13，传动导料筒14的下端配合导料传动筒13设置有球形集料罩30，导料传动筒13的下端伸出球形集料罩30竖直向下设置有变径出料筒11，所述变径出料筒11的外侧设置有变径螺旋翻土板12，且变径出料筒11的上端镶嵌设置有电磁阀29，所述导料传动筒13配合弧底进料筒10的下端和球形集料罩30的下端均等角度设置有若干转动进料孔，且传动导料筒14的上端向内侧配合转动进料孔同轴设置有环状导料板，所述导料传动筒13的一侧配合球形集料罩30设置有空压机27，空压机27通过伸入导料传动筒13的导管向下贯穿电磁阀29伸入变径出料筒11。

本发明的工作原理是：根据实际播种的间隙，添加或减少导向移动安装架5之间间距调节安装块4的数量，使得播种间距改变，通过导向安装槽7和导向安装柱8的配合完成导向升降播种模块的安装，向弧底进料筒10内倒入种子，启动驱动电机25，使其作用于电机转轴分别驱动导料传动筒13和偏心起震轮26，使得倒入的种子分别从上下两端的转动进料孔进入导料传动筒13，通过控制电控牵引绕线轮21转动，实现钢丝22牵引导向升降播种模块的升降，具体为变径螺旋翻土板12向下运动并转动翻土，打开电磁阀29使得种子进入变径出料筒11，空压机27在总控制器24的控制下完成瞬时喷气，使得种子进入坑内，并反向启动驱动电机25和电控牵引绕线轮21，使得导向升降播种模块上升并将翻上来的土再回填，完成播种作业，克服了当前使用的播种装置，由于采用插入式打孔播种结构，为保证插入打孔的效率，造成装置体型庞大，机身笨重，安装体维护困难等问题，解决了当前使用的播种装置，由于采用自由落料式结构，造成播种过程中易卡壳，使得播种作业中止，难以满足当前的作业效率等问题，使得本发明具有结构设计紧凑，集成度高，翻土播种效率高，播种流畅，组合适应性强等优点。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
