技术领域

本发明涉及一种牧草加工装置，具体是一种碾压打碎的畜牧业牧草加工装置。

背景技术

牧草，一般指供饲养的牲畜使用的草或其他草本植物。牧草再生力强，一年可收割多次，富含各种微量元素和维生素，因此成为饲养家畜的首选。牧草品种的优劣直接影响到畜牧业经济效益的高低，需加以重视。畜牧业是利用畜禽等已经被人类驯化的动物，或者野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得畜产品的生产部门。畜牧业的主要特点是集中化、规模化、并以营利为生产目的。畜牧业是人类与自然界进行物质交换的极重要环节。

目前，动物在一起进食时会有相互抢食的情况，动物进食快，往往不仅充分咀嚼就下咽，导致吸收率低，市面上的草料粉碎装置则存在粉碎不均匀不充分、效果差效率低等问题。

发明内容

本发明的目的在于提供一种碾压打碎的畜牧业牧草加工装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种碾压打碎的畜牧业牧草加工装置，包括送料道、碾压辊和筛网，所述送料道设置在装置主体上端，装置主体下端设有四个呈矩形阵列分布的支撑腿,送料道右侧装置主体上设有送料管，送料道内部设有按压板,按压板四周贴合在送料道内，按压板右侧上端固定有挡板,按压板右侧下端固定有切割刀，按压板上端中心位置处固定有第一杆,第一杆上端通过转轴转动固定有第二杆,第二杆上端转动固定在转盘的偏心位置处，转盘固定在第一电机的输出轴上，第一电机通过固定架固定在装置主体顶部，所述碾压辊对称设置有两个，碾压辊转动固定在固定臂上，固定臂固定在装置主体左侧内壁上，碾压辊通过转轴固定在第三电机上，第三电机固定在装置主体的外侧壁上，碾压辊四周设有阵列分布的打碎刀，所述筛网固定在装置主体内部，筛网中心位置处穿插有转轴,转轴在筛网上端设有三个呈环形阵列分布的粉碎刀，粉碎刀贴合在筛网上，转轴下端穿插通过装置主体的底部，转轴下端固定在第二电机的输出轴上，第二电机固定在装置主体底部外侧，筛网下端装置主体的左侧壁上安装有出料管。

作为本发明进一步的方案：所述送料管外端口处安装有翻盖。

作为本发明再进一步的方案：所述送料管连通在送料道底部向上三分之一处。

作为本发明再进一步的方案：所述切割刀和挡板都配合送料道设置呈弧形。

作为本发明再进一步的方案：所述筛网设置在装置主体底部向上四分之一处。

作为本发明再进一步的方案：所述筛网上设有加强固定杆。

作为本发明再进一步的方案：所述出料管上设有控制阀。

与现有技术相比，本发明的有益效果是：

本发明碾压打碎的畜牧业牧草加工装置，使用时，启动第一电机,第一电机通过转盘、第一杆和第二杆实现上下往复拉动按压板，牧草通过送料管加入到送料道内部，按压板向下运动可将草料压到碾压辊上，碾压辊转动后可利用打碎刀打碎草料，初次打碎后的草料落入到筛网上，启动第二电机带动粉碎刀对草料进行二次打碎，打碎合格的草料透过筛网落入到装置主体底部，草料打碎均匀、充分，效果好、效率高，有利于动物食用和消化。

附图说明

图1为一种碾压打碎的畜牧业牧草加工装置的结构示意图。

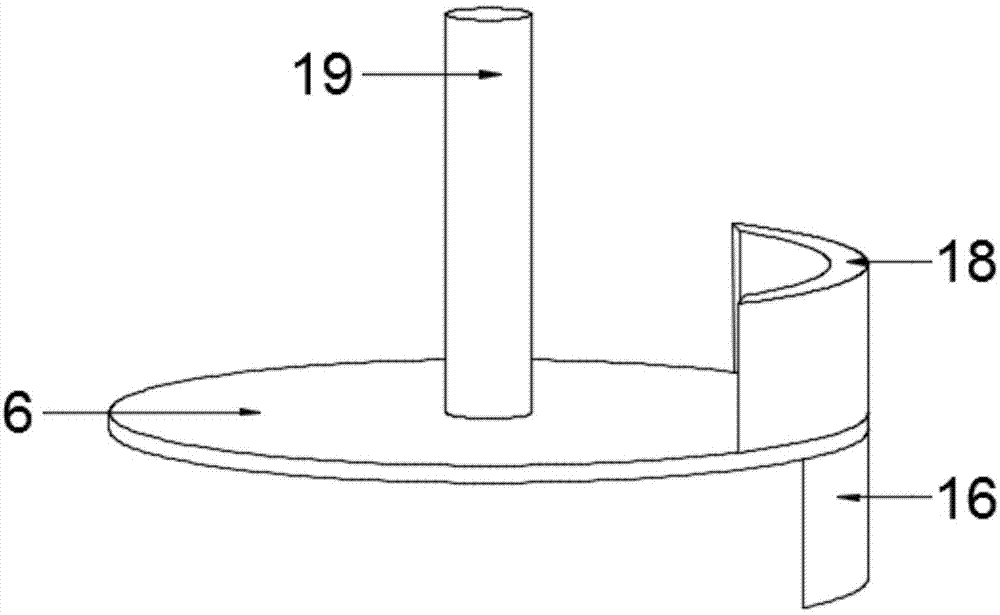

图2为一种碾压打碎的畜牧业牧草加工装置中按压板的结构示意图。

图3为一种碾压打碎的畜牧业牧草加工装置中碾压辊的结构示意图。

其中：第一电机1、转盘2、固定架3、装置主体4、送料道5、按压板6、碾压辊7、固定臂8、打碎刀9、粉碎刀10、筛网11、出料管12、支撑腿13、第二电机14、转轴15、切割刀16、送料管17、挡板18、第一杆19、第二杆20。

具体实施方式

下面结合具体实施方式对本发明的技术方案作进一步详细地说明。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

请参阅图1-3，一种碾压打碎的畜牧业牧草加工装置，包括送料道5、碾压辊7和筛网11，所述送料道5设置在装置主体4上端，装置主体4下端设有四个呈矩形阵列分布的支撑腿13,送料道5右侧装置主体4上设有送料管17,送料管17外端口处安装有翻盖，送料管17连通在送料道5底部向上三分之一处，送料道5内部设有按压板6,按压板6四周贴合在送料道5内，按压板6右侧上端固定有挡板18,按压板6右侧下端固定有切割刀16，切割刀16和挡板18都配合送料道5设置呈弧形，按压板6上端中心位置处固定有第一杆19,第一杆19上端通过转轴转动固定有第二杆20,第二杆20上端转动固定在转盘2的偏心位置处，转盘2固定在第一电机1的输出轴上，第一电机1通过固定架3固定在装置主体4顶部，所述碾压辊7对称设置有两个，碾压辊7转动固定在固定臂8上，固定臂8固定在装置主体4左侧内壁上，碾压辊7通过转轴固定在第三电机上，第三电机固定在装置主体4的外侧壁上，碾压辊7四周设有阵列分布的打碎刀9，所述筛网11固定在装置主体4内部，筛网11设置在装置主体4底部向上四分之一处，筛网11上设有加强固定杆，筛网11中心位置处穿插有转轴15,转轴15在筛网11上端设有三个呈环形阵列分布的粉碎刀10，粉碎刀10贴合在筛网11上，转轴15下端穿插通过装置主体4的底部，转轴15下端固定在第二电机14的输出轴上，第二电机14固定在装置主体4底部外侧，筛网11下端装置主体4的左侧壁上安装有出料管12,出料管12上设有控制阀，使用时，启动第一电机1,第一电机1通过转盘2、第一杆19和第二杆20实现上下往复拉动按压板6，牧草通过送料管17加入到送料道5内部，按压板6向下运动可将草料压到碾压辊7上，碾压辊7转动后可利用打碎刀9打碎草料，初次打碎后的草料落入到筛网11上，启动第二电机14带动粉碎刀10对草料进行二次打碎，打碎合格的草料透过筛网11落入到装置主体4底部，草料打碎均匀、充分，效果好、效率高，有利于动物食用和消化。

本发明的工作原理是：本发明碾压打碎的畜牧业牧草加工装置，使用时，启动第一电机,第一电机通过转盘、第一杆和第二杆实现上下往复拉动按压板，牧草通过送料管加入到送料道内部，按压板向下运动可将草料压到碾压辊上，碾压辊转动后可利用打碎刀打碎草料，初次打碎后的草料落入到筛网上，启动第二电机带动粉碎刀对草料进行二次打碎，打碎合格的草料透过筛网落入到装置主体底部，草料打碎均匀、充分，效果好、效率高，有利于动物食用和消化。

本发明碾压打碎的畜牧业牧草加工装置所使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺拴、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

上面对本发明的较佳实施方式作了详细说明，但是本发明并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本发明宗旨的前提下作出各种变化。
