技术领域

本发明涉及一种农用机械，具体是一种农业番薯清洗装置。

背景技术

番薯原产南美洲及大、小安的列斯群岛，现已广泛栽培在全世界的热带、亚热带地区，但在一些较北的地区如黑龙江省也已栽种成功。中国大多数地区都普遍栽培。番薯是一种高产而适应性强的粮食作物，与工农业生产和人民生活关系密切。块根除作主粮外，也是食品加工、淀粉和酒精制造工业的重要原料，根、茎、叶又是优良的饲料。

番薯有极高的营养价值，在日本被誉为长寿食品，同时又具有很好的药用功效。目前现有的番薯清洁工作大多通过人工进行清洁，效率低且清洁效果不佳。

发明内容

本发明的目的在于提供一种农业番薯清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种农业番薯清洗装置，包括装置本体；所述装置本体主要是由主动轴、丝杆、连杆、竖向毛刷、套轴、从动轴和活塞板构成，所述装置本体上端固定连接电机，电机下端转动连接驱动轴，驱动轴下端固定连接大齿轮，驱动轴下端转动连接装置本体，大齿轮啮合小齿轮，小齿轮固定连接主动轴，主动轴内部转动连接丝杆，丝杆上端固定连接台阶轴，台阶轴上端套接套轴，且套轴下端固定连接卡盘，主动轴上端固定连接槽盘；所述丝杆表面螺纹连接移动套环，移动套环左右部滑动连接主动轴内壁，且移动套环端部转动连接连杆上端，连杆下端转动连接刷板，装置本体侧壁固定连接竖向刷毛，且装置本体左端下侧铰接下盖板，下盖板下端设置插销；所述驱动轴上部啮合链条，链条右端啮合从动轴，从动轴转动连接支架，从动轴中部呈曲轴状，从动轴弯曲处套接推杆右端，推杆左端转动连接活塞板，活塞板滑动连接喷水箱，喷水箱上端固定连接单向阀，单向阀上端连通水箱，喷水箱左端连通导液管，导液管连通装置本体侧壁。

作为本发明进一步的方案：所述电机电性连接电源和开关，刷板上下表面均固定连接横向刷毛。

作为本发明再进一步的方案：所述水箱上端连通加水口，装置本体上端固定连接进料口。

作为本发明再进一步的方案：所述套轴内壁设置凹槽，台阶轴表面设置凸条。

作为本发明再进一步的方案：所述装置本体下端右侧连通放液管。

与现有技术相比，本发明的有益效果是：该装置通过大齿轮转动从而使得小齿轮转动，转动的小齿轮带动主动轴跟随转动，当卡盘与槽盘啮合时主动轴带动丝杆同步转动进而驱动刷板转动将装置本体内部的番薯清洁刷洗，且在清洗的同时喷水箱不断向装置本体内部喷水清洁。该装置结构设计合理适用，大大提升了番薯的清洗效率，节省劳力。

附图说明

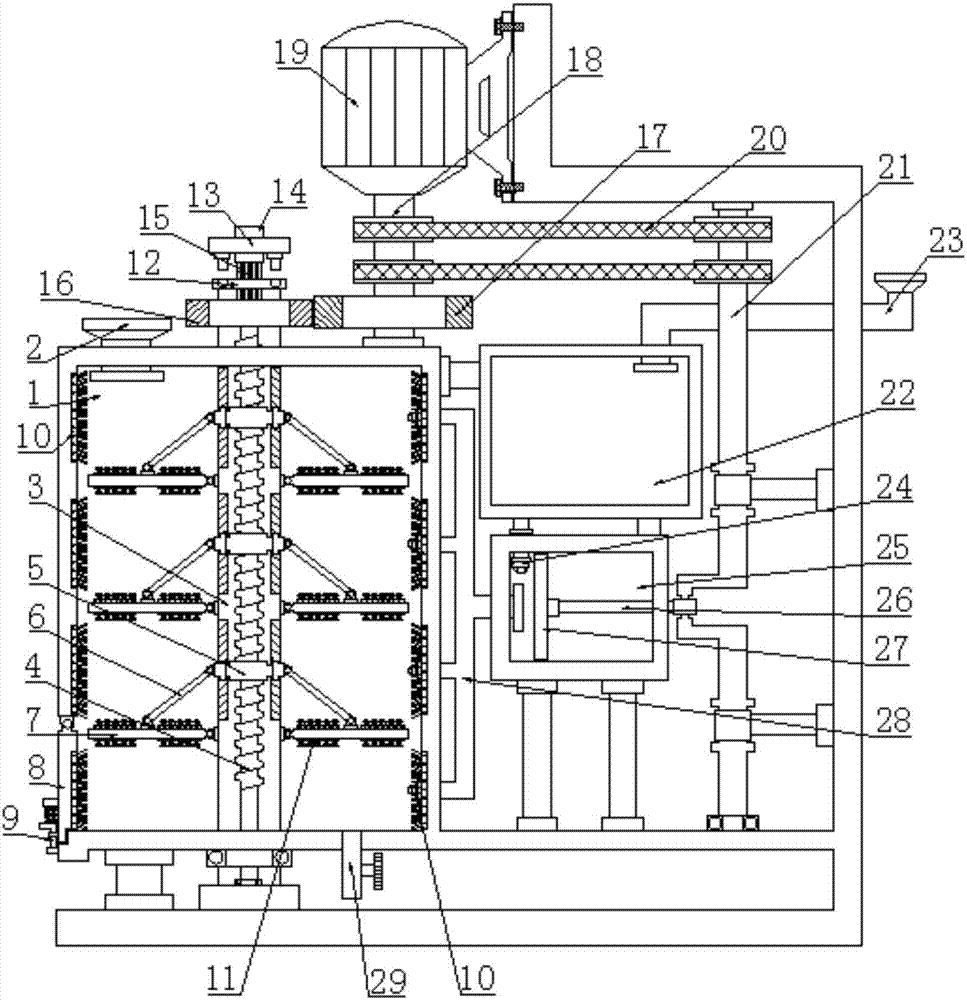

图1为农业番薯清洗装置的结构示意图。

图2为农业番薯清洗装置中槽盘的俯视图。

图3为农业番薯清洗装置中套轴的剖视图。

图4为农业番薯清洗装置中台阶轴的剖视图。

图中：1-装置本体；2-进料口；3-主动轴；4-丝杆；5-移动套环；6-连杆；7-刷板；8-下盖板；9-插销；10-竖向毛刷；11-横向毛刷；12-槽盘；13-卡盘；14-套轴；15-台阶轴；16-小齿轮；17-大齿轮；18-驱动轴；19-电机；20-链条；21-从动轴；22-水箱；23-加水口；24-单向阀；25-喷水箱；26-推杆；27-活塞板；28-导液管；29-放液管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～4，本发明实施例中，一种农业番薯清洗装置，包括装置本体1；所述装置本体1主要是由主动轴3、丝杆4、连杆6、竖向毛刷10、套轴14、从动轴21和活塞板21构成；所述装置本体1上端固定连接电机19，电机19下端转动连接驱动轴18，驱动轴18下端固定连接大齿轮17，驱动轴18下端转动连接装置本体1，大齿轮17啮合小齿轮16，小齿轮16固定连接主动轴3，主动轴3内部转动连接丝杆4，丝杆4上端固定连接台阶轴15，台阶轴15上端套接套轴14，且套轴14下端固定连接卡盘13，主动轴3上端固定连接槽盘12，套轴14内壁设置凹槽，台阶轴15表面设置凸条，在凸条和凹槽作用下使得套轴14与台阶轴12之间只可上下滑动而不能相对转动，装置本体1上端固定连接进料口2，卡盘13下端固定连接多个卡齿，槽盘12上表面设置多个槽孔，上下滑动的套轴14带动卡盘13跟随上下移动将卡齿与槽盘12表面的槽孔啮合；所述丝杆4表面螺纹连接移动套环5，移动套环5左右部滑动连接主动轴3内壁，且移动套环5端部转动连接连杆6上端，连杆6下端转动连接刷板7，电机19电性连接电源和开关，电机19通电工作带动驱动轴18转动进而带动大齿轮17转动从而使得小齿轮16转动，转动的小齿轮16带动主动轴3跟随转动，当卡盘13与槽盘12啮合时主动轴3带动丝杆4同步转动进而驱动刷板7转动将装置本体1内部的番薯清洁刷洗，在工作之前，上拉卡盘13使得卡盘13与槽盘12分离，转动卡盘13使得丝杆4与主动轴3发生相对转动进而驱动移动套环5在螺纹作用下向下移动将刷板7端部向下倾斜，通过进料口2往装置本体1内部加入番薯，番薯优先填满底部再逐级向上添加，添加完毕后反向转动卡盘13使得刷板7恢复水平位置。

所述刷板7上下表面均固定连接横向刷毛11，装置本体1侧壁固定连接竖向刷毛10，且装置本体1左端下侧铰接下盖板8，下盖板8下端设置插销9，装置本体1下端右侧连通放液管29，当需要排出番薯时，打开下盖板8，且转动卡盘13使得刷板7倾斜排出番薯，部分处于底部的番薯不易排出，可通过接通电机19与电源使得刷板7转动带动番薯转动，在离心力作用下排出；所述驱动轴18上部啮合链条20，链条20右端啮合从动轴21，从动轴21转动连接支架，从动轴21中部呈曲轴状，从动轴21弯曲处套接推杆26右端，推杆26左端转动连接活塞板27，活塞板27滑动连接喷水箱25，喷水箱25上端固定连接单向阀24，单向阀24上端连通水箱22，水箱22上端连通加水口23，喷水箱25左端连通导液管28，导液管28连通装置本体1侧壁，转动的驱动轴18带动从动轴21转动进而驱动推杆26推动活塞板27往复左右移动，将喷水箱25内部的水液喷向装置本体1清洗番薯，污水经放液管29排出。

本发明的工作原理是：套轴14内壁设置凹槽，台阶轴15表面设置凸条，在凸条和凹槽作用下使得套轴14与台阶轴12之间只可上下滑动而不能相对转动，卡盘13下端固定连接多个卡齿，槽盘12上表面设置多个槽孔，上下滑动的套轴14带动卡盘13跟随上下移动将卡齿与槽盘12表面的槽孔啮合；移动套环5端部转动连接连杆6上端，连杆6下端转动连接刷板7，电机19电性连接电源和开关，电机19通电工作带动驱动轴18转动进而带动大齿轮17转动从而使得小齿轮16转动，转动的小齿轮16带动主动轴3跟随转动，当卡盘13与槽盘12啮合时主动轴3带动丝杆4同步转动进而驱动刷板7转动将装置本体1内部的番薯清洁刷洗，在工作之前，上拉卡盘13使得卡盘13与槽盘12分离，转动卡盘13使得丝杆4与主动轴3发生相对转动进而驱动移动套环5在螺纹作用下向下移动将刷板7端部向下倾斜，通过进料口2往装置本体1内部加入番薯，番薯优先填满底部再逐级向上添加，添加完毕后反向转动卡盘13使得刷板7恢复水平位置，当需要排出番薯时，打开下盖板8，且转动卡盘13使得刷板7倾斜排出番薯，部分处于底部的番薯不易排出，可通过接通电机19与电源使得刷板7转动带动番薯转动，在离心力作用下排出，转动的驱动轴18带动从动轴21转动进而驱动推杆26推动活塞板27往复左右移动，将喷水箱25内部的水液喷向装置本体1清洗番薯，污水经放液管29排出。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
