技术领域

本发明涉及建筑施工技术领域，特别是涉及一种机械喷涂抹灰方法及装置。

背景技术

建筑墙体抹灰是建筑装饰的最重要的工程，传统的抹墙灰工作是利用人工在墙壁上打点、抽条进行抹灰找平，随着人工费的不断增加，人工成本提高到不能接受的地步，这种人工抹灰墙体不但费时费力、危险性大，而且劳动强度大、效率低下、质量参差不齐，影响建筑物的工程质量。

发明内容

本发明的目的就在于为了解决上述问题而提供一种机械喷涂抹灰方法及装置。

本发明通过以下技术方案来实现上述目的：

一种机械喷涂抹灰装置，包括空压机、抹墙装置、喷灰枪，所述抹墙装置上方设置有支撑柱，所述支撑柱上方设置有所述喷灰枪，所述喷灰枪后方通过气管连接有所述空压机，所述喷灰枪后方通过输浆管连接有灰浆泵，所述灰浆泵上设置有料斗，所述抹墙装置包括底座和提升座，所述底座上表面两侧设置有立柱，所述立柱内顶部设置有过度链轮，所述过度链轮上盘绕有链条，所述链条一端设置有所述提升座，所述提升座前端设置有抹灰板，所述抹灰板后方设置有液压推杆，所述抹灰板后表面设置有振动器，所述链条另一端设置有卷链架，所述卷链架上设置有提升电机，所述底座后侧方设置有控制器，所述底座前端面设置有定位板，所述底座下方设置有万向移动轮，所述万向移动轮旁边设置有液压支撑杆，所述液压支撑杆下方设置有固定盘。

进一步的，所述料斗焊接在所述灰浆泵上方，所述料斗内至少能够存放0.5m³的灰浆，所述灰浆泵下方同样设置有所述万向移动轮。

进一步的，所述支撑柱通过螺钉固定在所述提升座上，所述支撑柱的高低可以调节，所述喷灰枪通过销轴固定在所述支撑柱顶部，所述喷灰枪的朝向可以上下45°调整。

进一步的，所述立柱通过螺栓固定在所述底座上，所述立柱为组合式空心钢管，所述立柱的高度为1m-5m可调。

进一步的，所述液压推杆相关螺钉固定在所述提升座前端，所述抹灰板通过螺钉固定在所述液压推杆前端，所述液压推杆共有四根，四根所述液压推杆分别位于所述抹灰板的四个角，所述液压推杆与所述控制器电连接，同一横排的两个所述液压推杆同步伸缩。

进一步的，所述抹灰板可以向后倾斜，所述抹灰板与墙体之间的倾斜角度为0°-20°，所述抹灰板前表面前端为磨砂面，所述抹灰板前表面下端为光滑面。

进一步的，所述振动器通过螺钉固定在所述抹灰板后方，所述振动器至少有一个，所述抹灰板与所述控制器电连接。

进一步的，所述控制器通过螺钉固定在所述底座上，所述控制器与所述空压机、所述灰浆泵、所述提升电机电连接。

进一步的，所述喷灰枪的前端面距离墙面的距离大于所述抹灰板距离墙面的距离。

一种机械喷涂抹灰方法，具体的操作方法为：

a、根据需要抹灰的厚度调整所述定位板的位置，将所述抹墙装置推到需要抹灰的地方，然后通过所述控制器上的控制按钮控制所述液压支撑杆伸出使得所述固定盘支撑在地面上，所述万向移动轮与地面分离；

b、将搅拌好的灰浆倒入所述料斗内，通过所述控制器设定空压机和灰浆泵的启动功率以及所述提升座上升的速度；

c、调整所述喷灰枪的高度和喷射角度后启动机器，所述灰浆泵将灰浆通过所述输浆管输送到所述喷灰枪内，所述空压机产生的气流将灰浆从所述喷灰枪内吹出喷射在墙面上；

d、所述提升电机启动带动所述提升座匀速上升，同时所述液压推杆启动使得所述抹灰板向后倾斜一定的角度，随着所述提升机的移动，所述抹灰板将灰浆抹平；

e、当所述提升机到达最高位置时所述灰浆泵和所述空压机停止工作，所述液压推杆收缩使得所述抹灰板远离墙面，所述提升电机反向转动使得所述提升座重新回落在所述底座上；

f、收起所述液压支撑杆后通过所述万向移动轮水平移动所述抹墙装置的位置，重新定位和固定后开始抹灰工作。

本发明的有益效果在于：可以自动进行抹灰工作，提高了工作效率，而且抹灰厚度可以控制，提高了工程质量，减少人工消耗，节省施工成本。

附图说明

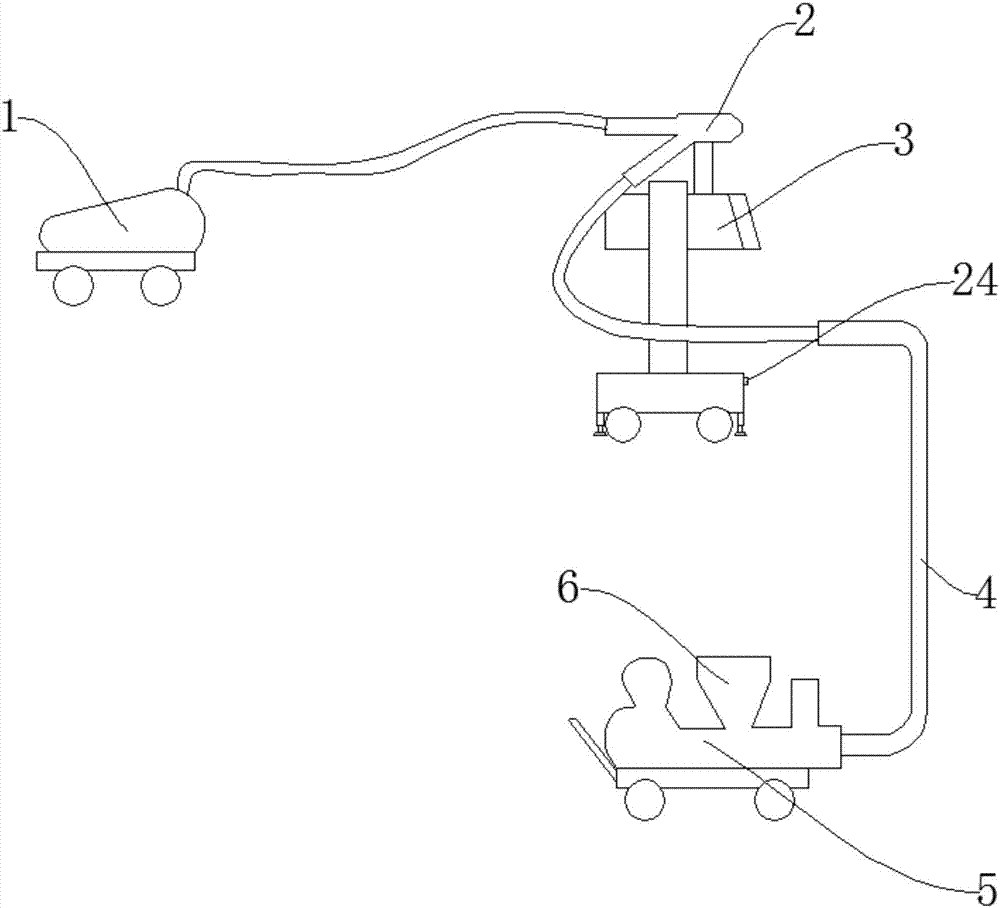

图1是本发明所述一种机械喷涂抹灰装置的结构简图；

图2是本发明所述一种机械喷涂抹灰装置的抹墙装置结构简图；

图3是本发明所述一种机械喷涂抹灰装置的抹灰板结构简图；

图4是本发明所述一种机械喷涂抹灰装置的抹灰板前视图。

附图标记说明如下：

1、空压机；2、喷灰枪；3、抹墙装置；4、输浆管；5、灰浆泵；6、料斗；7、支撑柱；8、提升座；9、控制器；10、底座；11、液压支撑杆；12、固定盘；13、万向移动轮；14、提升电机；15、卷链架；16、立柱；17、链条；18、过度链轮；19、振动器；20、液压推杆；21、抹灰板；22、光滑面；23、磨砂面；24、定位板。

具体实施方式

下面结合附图对本发明作进一步说明：

如图1-图4所示，一种机械喷涂抹灰装置，包括空压机1、抹墙装置3、喷灰枪2，所述抹墙装置3上方设置有支撑柱7，所述支撑柱7上方设置有所述喷灰枪2，所述喷灰枪2后方通过气管连接有所述空压机1，所述喷灰枪2后方通过输浆管4连接有灰浆泵5，所述灰浆泵5上设置有料斗6，所述抹墙装置3包括底座10和提升座8，所述底座10上表面两侧设置有立柱16，所述立柱16内顶部设置有过度链轮18，所述过度链轮18上盘绕有链条17，所述链条17一端设置有所述提升座8，所述提升座8前端设置有抹灰板21，所述抹灰板21后方设置有液压推杆20，所述抹灰板21后表面设置有振动器19，所述链条17另一端设置有卷链架15，所述卷链架15上设置有提升电机14，所述底座10后侧方设置有控制器9，所述底座10前端面设置有定位板24，所述底座10下方设置有万向移动轮13，所述万向移动轮13旁边设置有液压支撑杆11，所述液压支撑杆11下方设置有固定盘12。

进一步的，所述料斗6焊接在所述灰浆泵5上方，所述料斗6内至少能够存放0.5m³的灰浆，所述灰浆泵5下方同样设置有所述万向移动轮13。

进一步的，所述支撑柱7通过螺钉固定在所述提升座8上，所述支撑柱7的高低可以调节，所述喷灰枪2通过销轴固定在所述支撑柱7顶部，所述喷灰枪2的朝向可以上下45°调整。

进一步的，所述立柱16通过螺栓固定在所述底座10上，所述立柱16为组合式空心钢管，所述立柱16的高度为1m-5m可调。

进一步的，所述液压推杆20相关螺钉固定在所述提升座8前端，所述抹灰板21通过螺钉固定在所述液压推杆20前端，所述液压推杆20共有四根，四根所述液压推杆20分别位于所述抹灰板21的四个角，所述液压推杆20与所述控制器9电连接，同一横排的两个所述液压推杆20同步伸缩。

进一步的，所述抹灰板21可以向后倾斜，所述抹灰板21与墙体之间的倾斜角度为0°-20°，所述抹灰板21前表面前端为磨砂面23，所述抹灰板21前表面下端为光滑面22。

进一步的，所述振动器19通过螺钉固定在所述抹灰板21后方，所述振动器19至少有一个，所述抹灰板21与所述控制器9电连接。

进一步的，所述控制器9通过螺钉固定在所述底座10上，所述控制器9与所述空压机1、所述灰浆泵5、所述提升电机14电连接。

进一步的，所述喷灰枪2的前端面距离墙面的距离大于所述抹灰板21距离墙面的距离。

一种机械喷涂抹灰方法，具体的操作方法为：

a、根据需要抹灰的厚度调整所述定位板24的位置，将所述抹墙装置3推到需要抹灰的地方，然后通过所述控制器9上的控制按钮控制所述液压支撑杆11伸出使得所述固定盘12支撑在地面上，所述万向移动轮13与地面分离；

b、将搅拌好的灰浆倒入所述料斗6内，通过所述控制器9设定空压机1和灰浆泵5的启动功率以及所述提升座8上升的速度；

c、调整所述喷灰枪2的高度和喷射角度后启动机器，所述灰浆泵5将灰浆通过所述输浆管4输送到所述喷灰枪2内，所述空压机1产生的气流将灰浆从所述喷灰枪2内吹出喷射在墙面上；

d、所述提升电机14启动带动所述提升座8匀速上升，同时所述液压推杆20启动使得所述抹灰板21向后倾斜一定的角度，随着所述提升机的移动，所述抹灰板21将灰浆抹平；

e、当所述提升机到达最高位置时所述灰浆泵5和所述空压机1停止工作，所述液压推杆20收缩使得所述抹灰板21远离墙面，所述提升电机14反向转动使得所述提升座8重新回落在所述底座10上；

f、收起所述液压支撑杆11后通过所述万向移动轮13水平移动所述抹墙装置3的位置，重新定位和固定后开始抹灰工作。
