技术领域

本发明涉及旅游设施技术领域，尤其涉及一种自洁玻璃栈道。

背景技术

玻璃栈道是由钢化玻璃凌空高架在悬崖峭壁上形成旅游观光悬空透明玻璃栈道，玻璃栈道的钢化玻璃载重安全系数已经堪比传统的钢筋混泥土，游客再也不用担心安全问题，也是玻璃栈道商业化的基础。

游客在玻璃栈道上游玩时必须要穿鞋套，因为我们走的是玻璃通道，玻璃相对来说是比较滑的，同时也为防止我们的鞋底有砂石，刮花或者弄坏玻璃表面，影响游客观景，但鞋套通过游客的行走与玻璃摩擦，会使玻璃表面产生静电，使玻璃易吸附灰尘，灰尘吸附较厚则影响观景，玻璃栈道上表面的灰尘交易清洗，而吸附在玻璃栈道下方的灰尘则给清洗人员带来较大危险性。因此我们提出一种自洁玻璃栈道。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自洁玻璃栈道。

为了实现上述目的，本发明采用了如下技术方案：

一种自洁玻璃栈道，包括安装在岩体上的钢结构框架以及安装在钢结构框架上的钢化玻璃，所述钢结构框架相对的一侧均设有滑槽，所述滑槽内滑动连接有滑块，两个所述滑块之间固定连接有横板，所述横板上胶合有始终与玻璃相接处的海绵擦，所述钢结构框架的侧壁中开设有条形储液腔，所述条形储液腔内设有低沸点蒸发液，所述滑槽内安装有第一伸缩气囊，所述第一伸缩气囊的上端与滑块的侧壁连接，所述第一伸缩气囊靠近条形储液腔的一端与条形储液腔连通。

优选地，所述钢结构框架的侧壁设有与条形储液腔连通的开口，所述开口通过玻璃板密封。

优选地，所述第一伸缩气囊内设有第二伸缩气囊，所述第一伸缩气囊与第二伸缩气囊之间构成一个密封的环形储液腔，所述钢结构框架的左右两侧均设有储水腔，所述储水腔与环形储液腔连通且连通处安装有仅允许水进入环形储液腔内的单向阀，所述横板中设有流通腔，所述环形储液腔的上端通过输送腔与流通腔连通，所述横板的表面与流通腔连通的出水孔，且海绵擦覆盖住出水孔。

优选地，所述钢结构框架的顶面设有收纳槽。

本发明具有以下有益效果：

1、通过气化的低沸点蒸发液推动第一伸缩气囊伸长，第一伸缩气囊伸长推动滑块在滑槽内移动，进而使横板上的海绵擦对钢化玻璃的下方进行擦灰，夜晚低沸点蒸发液冷却，进而使第一伸缩气囊缩短，此时滑块再次对钢化玻璃进行擦拭，免去人工擦灰，减少人工对栈道维护时带来的危险；

2、通过第一伸缩气囊在伸长时，会使环形储液腔充满水，在夜晚第一伸缩气囊收缩时，会将环形储液腔内的水通过输送腔输送到流通腔内，进而从出水孔流出对海绵擦进行湿润，使海绵擦的清灰效果更好；

3、利用阳光照射低沸点蒸发液，使低沸点蒸发液蒸发产生的动能来带动海绵擦动作，无需设置其它的驱动装置，不仅降低了除灰机构的复杂的程度，同时还有效的减少了能源的消耗，且杜绝了人工清灰的危险性。

附图说明

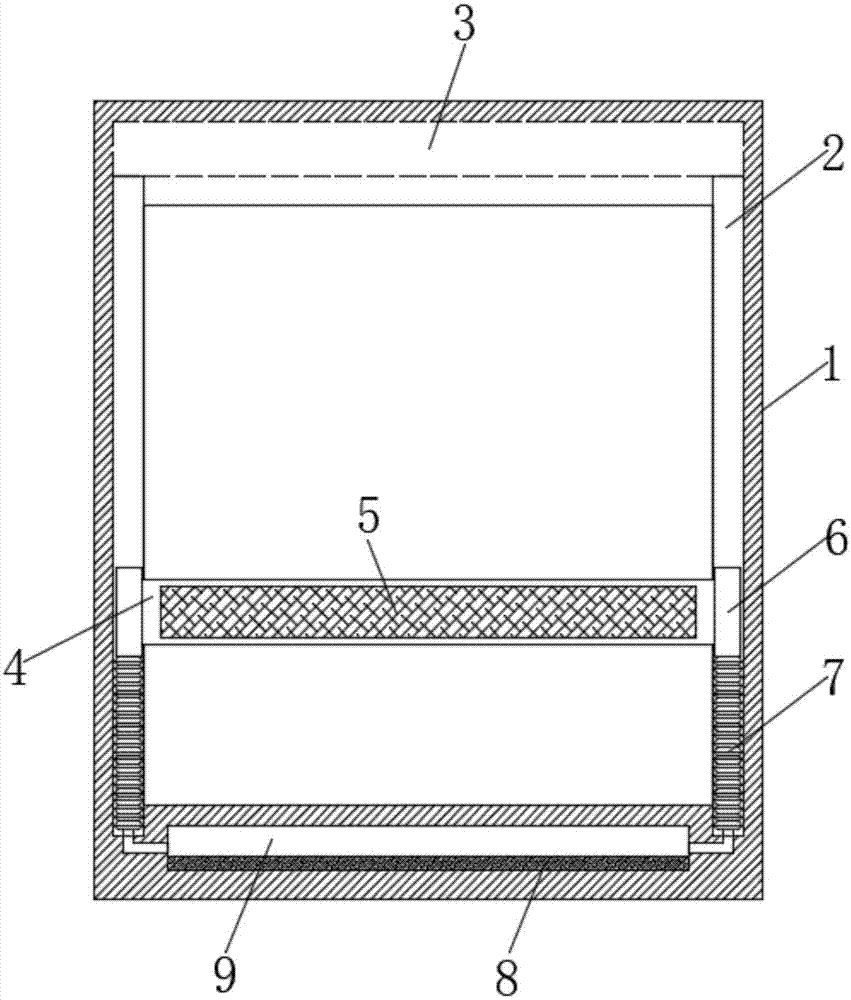

图1为本发明提出的一种自洁玻璃栈道的俯视结构示意图；

图2为实施例2的结构示意图；

图3为图2的放大结构示意图。

图中：1钢结构框架、2滑槽、3收纳槽、4横板、5海绵擦、6滑块、7第一伸缩气囊、8低沸点蒸发液、9条形储液腔、10储水腔、11环形储液腔、12第二伸缩气囊、13单向阀、14输送腔、15流通腔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

参照图1，一种自洁玻璃栈道，包括安装在岩体上的钢结构框架1以及安装在钢结构框架1上的钢化玻璃，钢结构框架1相对的一侧均设有滑槽2，滑槽2内滑动连接有滑块6，两个滑块6之间固定连接有横板4，横板4上胶合有始终与玻璃相接处的海绵擦5，钢结构框架1的侧壁中开设有条形储液腔9，条形储液腔9内设有低沸点蒸发液8，低沸点蒸发液8采用二氯甲烷，钢结构框架1的侧壁设有与条形储液腔9连通的开口，开口通过玻璃板密封，滑槽2内安装有第一伸缩气囊7，第一伸缩气囊7的上端与滑块6的侧壁连接，第一伸缩气囊7靠近条形储液腔9的一端与条形储液腔9连通，钢结构框架1的顶面设有收纳槽3，设置收纳槽3在白天游客游玩时可将海绵擦5隐藏在收纳槽3内，提高栈道的美观性。

本实施例中，当早晨太阳升起时，随着温度的升高，阳光通过玻璃板照射到低沸点蒸发液8上，气化的低沸点蒸发液8推动第一伸缩气囊7伸长，第一伸缩气囊7伸长推动滑块6在滑槽2内移动，进而使横板4上的海绵擦5对钢化玻璃的下方进行擦灰，夜晚低沸点蒸发液8冷却，进而使第一伸缩气囊7缩短，此时滑块6再次对钢化玻璃进行擦拭，免去人工擦灰，减少人工对栈道维护时带来的危险。

实施例2

参照图2-3，与实施例1不同的是，第一伸缩气囊7内设有第二伸缩气囊12，第一伸缩气囊7与第二伸缩气囊12之间构成一个密封的环形储液腔11，钢结构框架1的左右两侧均设有储水腔10，储水腔10与外界水源连通，储水腔10与环形储液腔11连通且连通处安装有仅允许水进入环形储液腔11内的单向阀13，横板4中设有流通腔15，环形储液腔11的上端通过输送腔14与流通腔15连通，横板4的表面与流通腔15连通的出水孔，且海绵擦5覆盖住出水孔。

本实施例中，第一伸缩气囊7在伸长时，会使环形储液腔11充满水，在夜晚第一伸缩气囊7收缩时，会将环形储液腔11内的水通过输送腔14输送到流通腔15内，进而从出水孔流出对海绵擦5进行湿润，使海绵擦5的清灰效果更好。

本发明利用阳光照射低沸点蒸发液8，使低沸点蒸发液8蒸发产生的动能来带动海绵擦5动作，无需设置其它的驱动装置，不仅降低了除灰机构的复杂的程度，同时还有效的减少了能源的消耗，且杜绝了人工清灰的危险性。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
