技术领域

本发明涉及自动售卖机领域，更确切地说，是一种基于电特性成熟度选择性的苹果销售机。

背景技术

在当前设备代替人工的发展趋势下，各种各样的自动售卖机出现，如饮料售卖机、化妆品售卖机还有水果售卖机等，目前的苹果水果售卖机多是按照摆放顺序进行售卖水果，现有传统技术考虑不全面，具有以下弊端：

由于苹果的存放时长相较于饮料与化妆品要短的多，因此会在苹果未成熟前先放入售卖机内，再使之成熟，而每个苹果成熟的速度都不一样，售卖机按存放顺序依次进行售卖，容易使得后放入而先成熟的苹果腐烂，并且苹果成熟后乙烯释放量增多，如果不先进行售卖，容易催化其他的苹果，促使其成熟腐烂，降低苹果的保存时间。

发明内容

针对现有技术存在的不足，本发明目的是提供一种基于电特性成熟度选择性的苹果销售机，以解决现有技术的由于苹果的存放时长相较于饮料与化妆品要短的多，因此会在苹果未成熟前先放入售卖机内，再使之成熟，而每个苹果成熟的速度都不一样，售卖机按存放顺序依次进行售卖，容易使得后放入而先成熟的苹果腐烂，并且苹果成熟后乙烯释放量增多，如果不先进行售卖，容易催化其他的苹果，促使其成熟腐烂，降低苹果的保存时间的缺陷。

为了实现上述目的，本发明是通过如下的技术方案来实现：

一种基于电特性成熟度选择性的苹果销售机，其结构包括控制柜、主体柜、存放挑选装置、取物窗口、投币操作面板，所述控制柜嵌入安装于主体柜的正表面，所述主体柜的正表面嵌有存放挑选装置，所述取物窗口设于主体柜的底端并且通过铰链连接，所述投币操作面板安装于控制柜的下方并且与主体柜通过嵌套的方式相连接，所述取物窗口设于存放挑选装置的下方，所述存放挑选装置包括第一电极板、苹果样本、制动机构、下放机构、负压板、置物框，所述第一电极板的右侧安装有苹果样本，所述苹果样本设于制动机构的左侧并且通过贴合的方式相连接，所述下放机构与制动机构相连接，所述下放机构的下方设有负压板，所述负压板嵌入安装于置物框的内部。

作为本发明进一步地方案，所述制动机构设有第二电极板、受力形变垫、传导块、信号处理板、定位板，所述第二电极板安装于受力形变垫的左端面并且通过黏合的方式相连接，所述第二电极板与传导块相连接，所述受力形变垫与定位板相贴合，所述传导块与信号处理板通过电信号相连接。

作为本发明进一步地方案，所述传导块设有定位尖头、导件、辅助导件、连接线，所述定位尖头与导件通过嵌套的方式相连接，所述导件的右侧设有辅助导件并且通过贴合的方式相连接，所述辅助导件通过连接线与信号处理板相连接。

作为本发明进一步地方案，所述下放机构设有微型电机、旋转轴、过渡环、转板、复合垫，所述微型电机与旋转轴以转动的方式相连接，所述旋转轴与过渡环通过嵌套的方式相连接，所述过渡环与转板以黏合的方式固定连接，所述转板的外表面安装有复合垫并且通过焊接的方式相连接。

作为本发明进一步地方案，所述复合垫设有倒勾角、摩擦垫、第一缓冲垫、第二缓冲垫，所述倒勾角安装于第一缓冲垫的外表面并且通过黏合的方式相连接，所述第一缓冲垫与第二缓冲垫以贴合的方式固定连接，所述摩擦垫设于第一缓冲垫的外表面。

作为本发明进一步地方案，所述负压板设有喷枪、导气管、负压口，所述喷枪与导气管相导通，所述负压口与导气管相连接。

作为本发明进一步地方案，所述负压口设有引导板、橡胶环、内开垫、加强筋、阻碍尖角，所述引导板的外表面固定安装有阻碍尖角，所述橡胶环嵌入安装于引导板的内侧，所述加强筋设于橡胶环的下方并且通过黏合的方式相连接，所述橡胶环与内开垫以黏合的方式固定连接。

作为本发明进一步地方案，所述倒勾角与摩擦垫相互交错等距分布于第一缓冲垫的外表面。

作为本发明进一步地方案，所述内开垫是由合成橡胶制成的为十字形开口的圆薄片，具有很强的形变性能。

作为本发明进一步地方案，所述负压口位于负压板的内部呈等距分布。

作为本发明进一步地方案，所述第二电极板与第一电极板相互平行对应。

发明有益效果

相对比较现有技术，本发明通过当苹果样本放入售卖机后，由于下放机构存在倾角，使得苹果样本向右挤压受力形变垫，而第二电极板通过传导块与信号处理板相连接，同时第一电极板与第一电极板对苹果样本进行电特质检测，由于成熟度不同的苹果样本其内部水分子对于电荷的导通性不同，而信号处理板能够对比置物框上各个隔板内部苹果样本的电特质，使得电特质最好、成熟度最高的苹果样本底部的下放机构内部的微型电机动作，带动转板与复合垫移动，使得苹果样本沿着复合垫外侧缓慢滚落，同时喷枪抽取导气管内部的空气，使得负压口内部的内开垫打开形成低压的同时，苹果样本在喷枪推力的作用与低压的影响下，紧贴着引导板的外表面向右出口缓缓移动，而后从取物窗口进行取物。

相比较于传统的水果售卖机，该水果售卖机通过水果自身的压力对受力形变垫的挤压启动检测装置，使第一电极板与第二电极板对苹果样本内部的水分子对于电荷的导通能力进行检测，对比得出成熟度最高的苹果样本，通过复合垫上的倒勾角与摩擦垫相互配合，保证苹果样本缓慢下落，防止碰撞损坏，同时通过喷枪与负压口的相互配合，使得苹果样本向右侧出口移动的同时，能够在低压的作用力，紧贴引导板上表面缓缓移动，防止惯性冲击力过大，使得苹果样本破损，这样能够使得成熟度高的苹果样本先进行售卖，防止苹果样本放置太久而导致腐烂。

附图说明

通过阅读参照附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显。

在附图中：

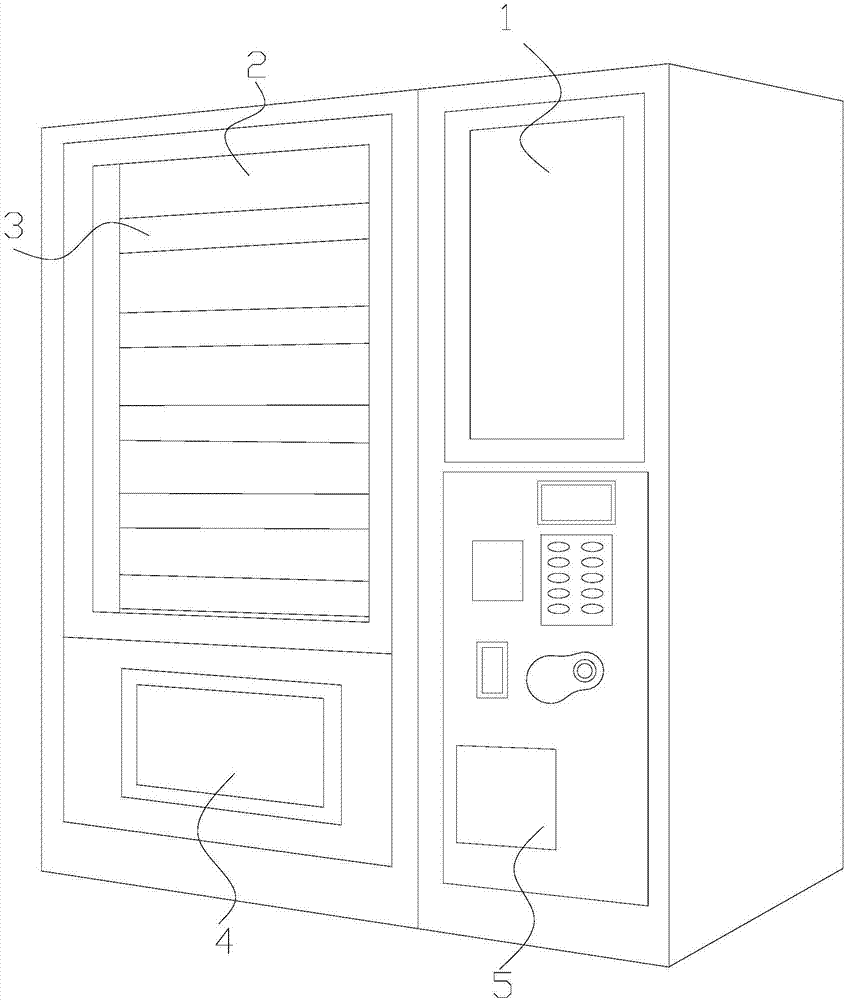

图1为本发明一种基于电特性成熟度选择性的苹果销售机结构示意图。

图2为本发明一种存放挑选装置结构平面图。

图3为本发明一种存放挑选装置中的制动机构解析示意图。

图4为本发明一种存放挑选装置中的下放机构解析示意图

图5为本发明一种存放挑选装置中的负压板解析示意图。

图6为本发明图3中A的结构放大示意图。

图7为本发明图4中B的结构放大示意图。

图8为本发明图5中C的结构放大示意图。

图9为本发明一种存放挑选装置工作状态图。

图中：控制柜-1、主体柜-2、存放挑选装置-3、取物窗口-4、投币操作面板-5、第一电极板-31、苹果-32、制动机构-33、下放机构-34、负压板-35、置物框-36、第二电极板-331、受力形变垫-332、传导块-333、信号处理板-334、定位板-335、微型电机-341、旋转轴-342、过渡环-343、转板-344、复合垫-345、喷枪-35a、导气管-35b、负压口-35c、定位尖头-3331、导件-3332、辅助导件-3333、连接线-3334、倒勾角-345a、摩擦垫-345b、第一缓冲垫-345c、第二缓冲垫-345d、引导板-35c1、橡胶环-35c2、内开垫-35c3、加强筋-35c4、阻碍尖角-35c5。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-9图所示，本发明提供一种基于电特性成熟度选择性的苹果销售机的技术方案：

如图1-2所示，一种基于电特性成熟度选择性的苹果销售机，其结构包括控制柜1、主体柜2、存放挑选装置3、取物窗口4、投币操作面板5，所述控制柜1嵌入安装于主体柜2的正表面，所述主体柜2的正表面嵌有存放挑选装置3，所述取物窗口4设于主体柜2的底端并且通过铰链连接，所述投币操作面板5安装于控制柜1的下方并且与主体柜2通过嵌套的方式相连接，所述取物窗口4设于存放挑选装置3的下方，所述存放挑选装置3包括第一电极板31、苹果样本32、制动机构33、下放机构34、负压板35、置物框36，所述第一电极板31的右侧安装有苹果样本32，所述苹果样本32设于制动机构33的左侧并且通过贴合的方式相连接，所述下放机构34与制动机构33相连接，所述下放机构34的下方设有负压板35，所述负压板35嵌入安装于置物框36的内部。

如图3所示，所述制动机构33设有第二电极板331、受力形变垫332、传导块333、信号处理板334、定位板335，所述第二电极板331安装于受力形变垫332的左端面并且通过黏合的方式相连接，所述第二电极板331与传导块333相连接，所述受力形变垫332与定位板335相贴合，所述传导块333与信号处理板334通过电信号相连接，受力形变垫332只有在受到苹果样本32的压力才会形变使得第二电极板331与第一电极板31进行检测，节约了能源。

如图6所示，所述传导块333设有定位尖头3331、导件3332、辅助导件3333、连接线3334，所述定位尖头3331与导件3332通过嵌套的方式相连接，所述导件3332的右侧设有辅助导件3333并且通过贴合的方式相连接，所述辅助导件3333通过连接线3334与信号处理板334相连接。

如图4所示，所述下放机构34设有微型电机341、旋转轴342、过渡环343、转板344、复合垫345，所述微型电机341与旋转轴342以转动的方式相连接，所述旋转轴342与过渡环343通过嵌套的方式相连接，所述过渡环343与转板344以黏合的方式固定连接，所述转板344的外表面安装有复合垫345并且通过焊接的方式相连接。

如图7所示，所述复合垫345设有倒勾角345a、摩擦垫345b、第一缓冲垫345c、第二缓冲垫345d，所述倒勾角345a安装于第一缓冲垫345c的外表面并且通过黏合的方式相连接，所述第一缓冲垫345c与第二缓冲垫345d以贴合的方式固定连接，所述摩擦垫345b设于第一缓冲垫345c的外表面，增大接触摩擦力，减缓苹果样本32下滑的速度，减小冲击力，防止苹果样本32碰撞破损。

如图5所示，所述负压板35设有喷枪35a、导气管35b、负压口35c，所述喷枪35a与导气管35b相导通，所述负压口35c与导气管35b相连接，通过喷枪35a喷出气体产生的推力，推动下落的苹果样本32向右侧出口移动。

如图8所示，所述负压口35c设有引导板35c1、橡胶环35c2、内开垫35c3、加强筋35c4、阻碍尖角35c5，所述引导板35c1的外表面固定安装有阻碍尖角35c5，所述橡胶环35c2嵌入安装于引导板35c1的内侧，所述加强筋35c4设于橡胶环35c2的下方并且通过黏合的方式相连接，所述橡胶环35c2与内开垫35c3以黏合的方式固定连接，通过喷枪35a与上诉结构的相互配合，能够在内开垫35c3上方形成局部低压，使得苹果样本32能够紧贴负压板35上表面稳定均匀的移动防止速度过快，惯性冲击力过大，对苹果样本32造成损坏。

其具体实现原理如下：当苹果样本32放入售卖机后，由于下放机构34存在倾角，使得苹果样本32向右挤压受力形变垫332，而第二电极板331通过传导块333与信号处理板334相连接，同时第一电极板31与第一电极板31对苹果样本32进行电特质检测，由于成熟度不同的苹果样本32其内部水分子对于电荷的导通性不同，而信号处理板334能够对比置物框36上各个隔板内部苹果样本32的电特质，使得电特质最好、成熟度最高的苹果样本32底部的下放机构34内部的微型电机341动作，带动转板344与复合垫345移动，使得苹果样本32沿着复合垫345外侧缓慢滚落，同时喷枪35a抽取导气管35b内部的空气，使得负压口35c内部的内开垫35c3打开形成低压的同时，苹果样本32在喷枪35a推力的作用与低压的影响下，紧贴着引导板35c1的外表面向右出口缓缓移动，而后从取物窗口4进行取物。

本发明解决的问题是现有技术的由于苹果的存放时长相较于饮料与化妆品要短的多，因此会在苹果未成熟前先放入售卖机内，再使之成熟，而每个苹果成熟的速度都不一样，售卖机按存放顺序依次进行售卖，容易使得后放入而先成熟的苹果腐烂，并且苹果成熟后乙烯释放量增多，如果不先进行售卖，容易催化其他的苹果，促使其成熟腐烂，降低苹果的保存时间，本发明通过上述部件的互相组合，通过水果自身的压力对受力形变垫332的挤压启动检测装置，使第一电极板31与第二电极板331对苹果样本32内部的水分子对于电荷的导通能力进行检测，对比得出成熟度最高的苹果样本32，通过复合垫345上的倒勾角345a与摩擦垫345b相互配合，保证苹果样本32缓慢下落，防止碰撞损坏，同时通过喷枪35a与负压口35c的相互配合，使得苹果样本32向右侧出口移动的同时，能够在低压的作用力，紧贴引导板35c1上表面缓缓移动，防止惯性冲击力过大，使得苹果样本32破损，这样能够使得成熟度高的苹果样本32先进行售卖，防止苹果样本32放置太久而导致腐烂。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
