技术领域

本发明涉及热水瓶技术领域，具体为自动测温热水瓶塞保护装置。

背景技术

热水瓶，也叫保温瓶，利用热辐射把热量折射回去是用来盛放高温液体的容器，具有良好的保温性能；热水瓶主要是通过内胆进行液体的盛放及保温，热水瓶内胆的内侧面上涂有一层保温涂层，能够将盛放的高温液体的热辐射反射回去，从而避免热量的损失，同时热水瓶的内胆通常设有真空层，进一步的避免热量的损失，从而能够极大发挥保温效果。

目前，现有的热水瓶口大部分用的都是木质塞，由于热水瓶内部装的大部分都是高温液体，在一开始装进热水瓶中，热气随着热水刚倒在有限的空间，水蒸汽随着高温会发生膨胀，使热水瓶内部气压大于外部气压，从而将瓶塞向外顶出，导致瓶塞掉落而无法进行密封保温的作用，使得高温液高温液体无法保温，同时也会导致高温液体被空气中的灰尘颗粒污染，另外，当热水瓶内液体温度下降时，原本热膨胀的气体则会因温度下降而收缩，导致其体积减小，热水瓶的内腔则会形成负压状态，使得瓶塞被吸住，难以打开，十分不方便人们的使用。

发明内容

本发明为实现技术目的采用如下技术方案：自动测温热水瓶塞保护装置，包括：瓶体，所述瓶体的上端活动安装有瓶塞本体，瓶塞本体的内侧壁固定安装有两个相对称的显示块，显示块相对一侧的固定安装有两个相对称的连接块，连接块的内部固定安装有测温块，两个测温块之间活动安装有连接杆，连接杆的正面固定安装有磁杆，磁杆的前端固定安装有气囊，所述瓶塞的上表面滑动安装有平压块，平压块的下端贯穿并延伸至瓶塞本体的内部固定安装有磁球，所述瓶塞本体的下端固定安装有通气板。

进一步的，所述平压块的上端与下端均为锥状，所述瓶塞本体内部开设有与平压块直径相适配的通孔。

进一步的，所述瓶塞本体的上端固定安装有挡块，挡块的直径大于瓶体上端接口部分的直径，主要是为了避免瓶塞本体落入瓶体内。

进一步的，所述瓶塞本体与平压块接触的地方设有限位块，主要是为了保证平压块不从瓶塞本体上掉落下来。

进一步的，所述磁杆与磁球的磁极相同，主要是为了将同性磁极相互排斥，将平压块推向瓶塞本体的外部，使瓶内外的气压平衡。

进一步的，两个想对称的所述连接块之间的距离与磁杆的直径相适配，主要是为了不会阻挡磁杆的转动。

进一步的，所述瓶塞本体的外侧面与显示块位于同一水平线的位置。

本发明具备以下有益效果：

1、该自动测温热水瓶塞保护装置，通过连接杆、磁杆、气囊、平压块与磁球的配合使用，可以有效的保证了在瓶体内的气压过大引起的瓶塞本体推出，或者因瓶体内的温度降低，导致瓶塞本体被瓶体吸紧的情况时，可以有效的避免这种气压不平衡的情况发生，方便了人们的使用，保护了瓶塞。

2、该自动测温热水瓶塞保护装置，通过显示块、连接块与测温块的配合使用，有效的保证了可以随时测量瓶体内温度，方便了人们可以随时观察瓶体内的温度。

附图说明

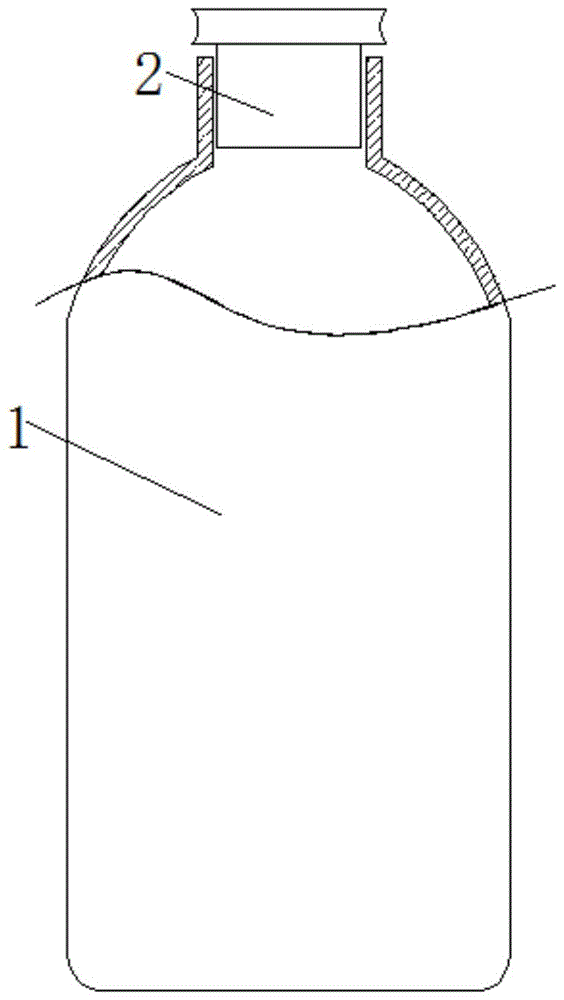

图1为本发明正面结构示意图。

图2为本发明瓶塞正面剖视结构示意图。

图3为本发明瓶塞内部详细结构放大结构示意图。

图4为本发明连接杆、磁杆与气囊俯视结构示意图。

图中：1瓶体、2瓶塞本体、3显示块、4连接块、5测温块、6连接杆、7磁杆、8气囊、9平压块、10磁球、11通气板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，自动测温热水瓶塞保护装置，包括：瓶体1，瓶体1的上端活动安装有瓶塞2本体，瓶塞本体2的上端固定安装有挡块，挡块的直径大于瓶体1上端接口部分的直径，主要是为了避免瓶塞本体2落入瓶体1内，瓶塞本体2与平压块9接触的地方设有限位块，主要是为了保证平压块9不从瓶塞本体2上掉落下来，瓶塞本体2的外侧面与显示块3位于同一水平线的位置，瓶塞2本体的内侧壁固定安装有两个相对称的显示块3，显示块3相对一侧的固定安装有两个相对称的连接块4，连接块4的内部固定安装有测温块5。

其中，通过显示块3、连接块4与测温块5的配合使用，有效的保证了可以随时测量瓶体1内温度，方便了人们可以随时观察瓶体1内的温度。

两个测温块5之间活动安装有连接杆6，连接杆6的正面固定安装有磁杆7，磁杆7的前端固定安装有气囊8，瓶塞1的上表面滑动安装有平压块9，平压块9的下端贯穿并延伸至瓶塞本体2的内部固定安装有磁球10，瓶塞本体2的下端固定安装有通气板11。

其中，平压块9的上端与下端均为锥状，瓶塞本体2内部开设有与平压块9直径相适配的通孔。

其中，磁杆7与磁球10的磁极相同，主要是为了将同性磁极相互排斥，将平压块9推向瓶塞本体2的外部，使瓶内外的气压平衡。

其中，两个想对称的连接块4之间的距离与磁杆7的直径相适配，主要是为了不会阻挡磁杆7的转动。

其中，通过连接杆6、磁杆7、气囊8、平压块9与磁球10的配合使用，可以有效的保证了在瓶体1内的气压过大引起的瓶塞本体2推出，或者因瓶体1内的温度降低，导致瓶塞本体2被瓶体1吸紧的情况时，可以有效的避免这种气压不平衡的情况发生，方便了人们的使用，保护了瓶塞。

在使用时，将高温液体倒进瓶体1中，将瓶塞本体2塞上瓶体1的上端，之后，一开始高温液体倒进瓶体1中，热气随着热水刚倒在有限的空间，水蒸汽随着高温会发生膨胀，使瓶体1内部气压大于外部气压，在瓶体1向上的气压会推动气囊向上运动，之后向上的气囊会带动磁杆7顺时转动，磁杆7会转动到如图3所示的位置，利用磁球10与磁杆7相同磁性，想将平压块9向上推动，瓶体1内的空气直接扩散到外界中，瓶体1内的气压与外界的气压相平衡，所以不会将瓶塞本体2给推送出去。

与此同时，若瓶体1内的热水因时间过长，当热水瓶内液体温度下降时，原本热膨胀的气体则会因温度下降而收缩，导致其体积减小，热水瓶的内腔则会形成负压状态时，气囊8也会随着气压的减小，而向下运动，所以当气囊8逐渐向上运动的过程中，会带动磁杆7顺时针转动，磁杆7与气囊8的位置与图3相反，此时磁球10因没有磁杆7的排斥，会向下落，让外界的空气进入到瓶体1中，这样瓶体1就不会吸紧瓶塞本体了，测温块5可以随时检测瓶内的温度，通过显示块3显示温度，方便人们的观察瓶内温度。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
