当前位置: 首页 > 专利商城 > 手表防磁性能检测设备
专利ID: 16096 收藏

手表防磁性能检测设备 出售状态:未出售

提示:购买之前,请仔细核对自己的需求或询问客服!
专利号 201811237310X 专利类型 发明专利
专利分类 检测设备 专利状态 已下证
出售价格 ¥ 咨询客服 浏览 0

服务承诺: 极速办理   安全有保障   办理不成功全额退款

手机查看购买

同类专利推荐

专利详细内容

专利名: 手表防磁性能检测设备 出售状态: 未出售
专利号: 201811237310X 专利类型: 发明专利 专利分类: 检测设备
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明涉及防磁性能检测设备领域,尤其是涉及到一种手表防磁性能检测设备。

背景技术

防磁性能检测设备主要是对电子器件的防磁性能进行检测,通过多方位的检查,从而检测出设备在防磁性能上的不足,从而加以改进,广泛的应用于市场上手表的防磁性能检测,但是现有技术还存在着以下问题;

1.在进行使用的时候,由于手表零件不同,其手表的防磁性能不同,导致手表在进行检测后将手表取出,检测装夹盘上还遗留着一定的磁性在其上,如此时再放入新的手表进行检测,定会造成数据检测上的偏差。

2.同时,相对与不同的手表,手表的尺寸也相对不同,导致在需要进行装夹固定的时候,需要对装夹盘的尺寸进行调节,该方法步骤较为麻烦,往往需要螺丝刀的辅助工件进行辅助调节,导致工件人员在对大批量不同规格的手表进行检测的时候,造成麻烦,影响工作进度。

发明内容

针对现有技术的不足,本发明是通过如下的技术方案来实现:手表防磁性能检测设备,其结构包括支撑脚、显示屏、机体、检测台、散热口,所述支撑脚的上端面与机体的下端面相焊接,所述显示屏嵌入安装在机体的前端面,所述检测台的底端与机体的顶端相焊接,所述散热口设于机体的右端上,并且二者为一体化结构,所述检测台包括检测机构、装夹机构、装夹固定机构、按压机构、驱动机构、磁场生产机构、外壳,所述检测机构位于装夹机构的上方,所述装夹机构的两侧底端与装夹固定机构的顶端活动连接,所述按压机构水平嵌入在外壳的左端,所述驱动机构位于按压机构的下方,所述驱动机构的右端与磁场生产机构的左端活动连接,所述磁场生产机构位于外壳的下部分。

作为本技术方案的进一步优化,所述检测机构包括固定阀块、检测模块、U型连接环,所述固定阀块的顶端与U型连接环的内环相焊接,所述检测模块设于固定阀块的底端,并且二者为一体化结构,所述检测模块位于U型连接环的下方,所述U型连接环的底端与外壳的顶端相焊接。

作为本技术方案的进一步优化,所述装夹机构包括装夹板、封块、导杆、转接块,所述夹板的底端与封块的顶端相焊接,所述导杆的顶端与封块的底端相焊接,所述导杆的底端与转接块的顶端相焊接,所述夹板的两侧与装夹固定机构的顶端活动连接。

作为本技术方案的进一步优化,所述装夹固定机构包括固定板、弹簧、夹块、L型连接架、转动轮,所述固定板设有两个,并且与外壳的左右两端相焊接,所述弹簧的一端与固定板靠近外壳内的一端相焊接,另一端与夹块向外的一端相焊接,所述L型连接架的顶端与夹块的底端相焊接,所述转动轮设于L型连接架上,并且相啮合,所述于L型连接架的顶端与夹板的两侧活动连接。

作为本技术方案的进一步优化,所述按压机构包括按压块、弹簧、防护套、直齿杆,所述按压块水平嵌入在防护套的左端,所述弹簧环绕安装在按压块上,所述防护套位于直齿杆的左方,所述直齿杆的左端面与按压块的右端面相焊接,所述防护套水平嵌入在外壳的左端。

作为本技术方案的进一步优化,所述驱动机构包括电机支撑块、转动轴、电机、传动带、移动框架、扇形齿轮,所述电机支撑块的底端与外壳的顶端相焊接,所述转动轴设于电机的轴心,所述电机的底端与电机支撑块的顶端相焊接,所述传动带与转动轴的外径内外环贴合,所述移动框架位于电机的右方,所述扇形齿轮位于转动轴的右下方,并且二者通过传动带相连接,所述扇形齿轮设于移动框架内,并且二者相啮合。

作为本技术方案的进一步优化,所述磁场生产机构包括磁场发生机构、消磁机构,所述磁场发生机构的右端与外壳内部的右端下部分相焊接,所述消磁机构的底端设于磁场发生机构的顶端,并且二者相焊接。

作为本技术方案的进一步优化,所述磁场发生机构包括连接阀块、磁杆、摩擦阀块、摩擦块、框架,接电模块、回位弹簧,所述连接阀块的右端与磁杆的左端相焊接,所述磁杆上设有摩擦阀块两个,并且二者为一体化结构,所述摩擦块位于摩擦阀块的上下两面,所述接电模块的顶端与底端设于框架,并且二者相焊接,所述连接阀块与磁杆同时位于框架的中部,所述框架的顶端与消磁机构的底端相焊接。

作为本技术方案的进一步优化,所述消磁机构包括连接模块、接收模块、放射头、电磁圈、电磁杆,所述连接模块的顶端中间凹槽部分设于接收模块,并且二者为一体化结构,所述接收模块位于电磁杆的左方,所述放射头的底端与电磁杆的顶端相焊接,所述电磁圈环绕安装在电磁杆上,所述电磁杆的底端与连接模块的顶端右部分相焊接,所述连接模块的底端与框架的顶端相焊接。

有益效果

本发明手表防磁性能检测设备,在进行使用的时候,通过将手表放置子检测台内,控制机体使检测模块来对手表进行检测,在更换手表的时候,可以通过按压按压块使其推动直齿杆向右移动,让直齿杆与转动轮相配合,带动转动轮与L型连接架相配合,使L型连接架向外打开,带动夹块,使其解除对手表的限制,即可对手表进行更换,同时松开按压块重新对手表进行固定,在检测完毕之后,电机支撑块上的电机会发动,带动传动带进行运动,使其拉动扇形齿轮进行转动,与移动框架相配合,带动移动框架进行左右的往复运动,使磁杆带动摩擦阀块在摩擦块上进行摩擦产生电源,从而使接电模块运行,控制连接模块上的电磁圈产生磁场,通过接收模块将导杆上的磁力转移到电磁杆上,从而有效的对夹具上的磁力进行消除。

基于现有技术而言,本发明通过改进内部的结构,使设备对手表的防磁性能检测完毕之后,能够对手表装夹盘上残留的磁力进行吸附转移,避免了下次检测,装夹盘上的磁力对检测数据造成影响,同时在对不同规格的手表进行装夹的时候,也能够便捷的进行装夹,无需螺丝刀等辅助工具进行调节,使工作人员在对大批量不同规格的手表进行检测的时候,更加的方便。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述,本发明的其它特征、目的和优点将会变得更明显:

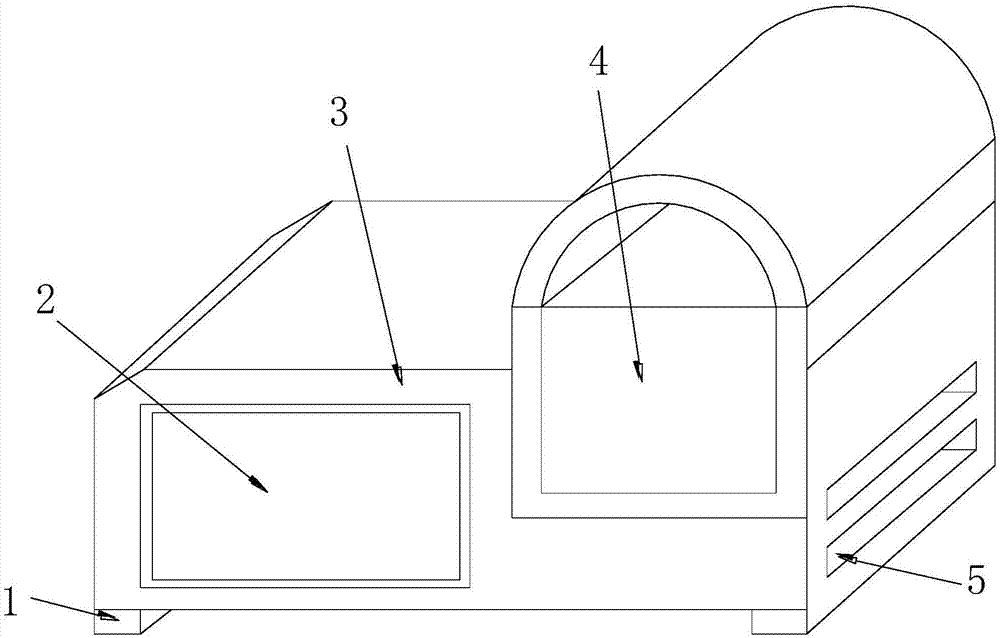

图1为本发明手表防磁性能检测设备的结构示意图。

图2为本发明机体的详细结构示意图。

图3为本发明机体的动态结构示意图。

图4为本发明按压机构的详细结构示意图。

图5为本发明驱动机构的详细结构示意图。

图6为本发明磁场发生机构的详细结构示意图。

图7为本发明消磁机构的详细结构示意图。

图中:支撑脚-1、显示屏-2、机体-3、检测台-4、散热口-5、检测机构-41、装夹机构-42、装夹固定机构-43、按压机构-44、驱动机构-45、磁场生产机构-46、外壳-47、固定阀块-411、检测模块-412、U型连接环-413、装夹板-421、封块-422、导杆-423、转接块-424、固定板-431、弹簧-432、夹块-433、L型连接架-434、转动轮-435、按压块-441、弹簧-442、防护套-443、直齿杆-444、电机支撑块-451、转动轴-452、电机-453、传动带-454、移动框架-455、扇形齿轮-456、磁场发生机构-461、消磁机构-462连接阀块-4611、磁杆-4612、摩擦阀块-4613、摩擦块-4614、框架-4615,接电模块-4616、回位弹簧-4617、连接模块-4621、接收模块-4622、放射头-4623、电磁圈-4624、电磁杆-4625。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式以及附图说明,进一步阐述本发明的优选实施方案。

实施例

请参阅图1-图7,本发明提供手表防磁性能检测设备,其结构包括支撑脚1、显示屏2、机体3、检测台4、散热口5,所述支撑脚1的上端面与机体3的下端面相焊接,所述显示屏2嵌入安装在机体3的前端面,所述检测台4的底端与机体3的顶端相焊接,所述散热口5设于机体3的右端上,并且二者为一体化结构,所述检测台4包括检测机构41、装夹机构42、装夹固定机构43、按压机构44、驱动机构45、磁场生产机构46、外壳47,所述检测机构41位于装夹机构42的上方,所述装夹机构42的两侧底端与装夹固定机构43的顶端活动连接,所述按压机构44水平嵌入在外壳47的左端,所述驱动机构45位于按压机构44的下方,所述驱动机构45的右端与磁场生产机构46的左端活动连接,所述磁场生产机构46位于外壳47的下部分,所述检测机构41包括固定阀块411、检测模块412、U型连接环413,所述固定阀块411的顶端与U型连接环413的内环相焊接,所述检测模块412设于固定阀块411的底端,并且二者为一体化结构,所述检测模块412位于U型连接环413的下方,所述U型连接环413的底端与外壳47的顶端相焊接,所述装夹机构42包括装夹板421、封块422、导杆423、转接块424,所述夹板421的底端与封块422的顶端相焊接,所述导杆423的顶端与封块422的底端相焊接,所述导杆423的底端与转接块424的顶端相焊接,所述夹板421的两侧与装夹固定机构43的顶端活动连接,所述装夹固定机构43包括固定板431、弹簧432、夹块433、L型连接架434、转动轮435,所述固定板431设有两个,并且与外壳47的左右两端相焊接,所述弹簧432的一端与固定板431靠近外壳内的一端相焊接,另一端与夹块433向外的一端相焊接,所述L型连接架434的顶端与夹块433的底端相焊接,所述转动轮435设于L型连接架434上,并且相啮合,所述于L型连接架434的顶端与夹板421的两侧活动连接,所述按压机构44包括按压块441、弹簧442、防护套443、直齿杆444,所述按压块441水平嵌入在防护套443的左端,所述弹簧442环绕安装在按压块441上,所述防护套443位于直齿杆444的左方,所述直齿杆444的左端面与按压块441的右端面相焊接,所述防护套443水平嵌入在外壳47的左端,所述驱动机构45包括电机支撑块451、转动轴452、电机453、传动带454、移动框架455、扇形齿轮456,所述电机支撑块451的底端与外壳47的顶端相焊接,所述转动轴452设于电机453的轴心,所述电机453的底端与电机支撑块451的顶端相焊接,所述传动带454与转动轴452的外径内外环贴合,所述移动框架455位于电机453的右方,所述扇形齿轮456位于转动轴452的右下方,并且二者通过传动带454相连接,所述扇形齿轮456设于移动框架455内,并且二者相啮合,所述磁场生产机构46包括磁场发生机构461、消磁机构462,所述磁场发生机构461的右端与外壳47内部的右端下部分相焊接,所述消磁机构462的底端设于磁场发生机构461的顶端,并且二者相焊接,所述磁场发生机构461包括连接阀块4611、磁杆4612、摩擦阀块4613、摩擦块4614、框架4615,接电模块4616、回位弹簧4617,所述连接阀块4611的右端与磁杆4612的左端相焊接,所述磁杆4612上设有摩擦阀块4613两个,并且二者为一体化结构,所述摩擦块4614位于摩擦阀块4613的上下两面,所述接电模块4616的顶端与底端设于框架4615,并且二者相焊接,所述连接阀块4611与磁杆4612同时位于框架4615的中部,所述框架4615的顶端与消磁机构462的底端相焊接,所述消磁机构462包括连接模块4621、接收模块4622、放射头4623、电磁圈4624、电磁杆4625,所述连接模块4621的顶端中间凹槽部分设于接收模块4622,并且二者为一体化结构,所述接收模块4622位于电磁杆4625的左方,所述放射头4623的底端与电磁杆4625的顶端相焊接,所述电磁圈4624环绕安装在电磁杆4625上,所述电磁杆4625的底端与连接模块4621的顶端右部分相焊接,所述连接模块4621的底端与框架4615的顶端相焊接。

本发明的原理:在进行使用的时候,通过将手表放置子检测台4内,控制机体3使检测模块412来对手表进行检测,在更换手表的时候,可以通过按压按压块441使其推动直齿杆444向右移动,让直齿杆444与转动轮435相配合,带动转动轮435与L型连接架434相配合,使L型连接架434向外打开,带动夹块433,使其解除对手表的限制,即可对手表进行更换,同时松开按压块441重新对手表进行固定,在检测完毕之后,电机支撑块451上的电机453会发动,带动传动带454进行运动,使其拉动扇形齿轮456进行转动,与移动框架455相配合,带动移动框架455进行左右的往复运动,使磁杆4612带动摩擦阀块4613在摩擦块4614上进行摩擦产生电源,从而使接电模块4616运行,控制连接模块4621上的电磁圈4624产生磁场,通过接收模块4622将导杆423上的磁力转移到电磁杆4624上,从而有效的对夹具上的磁力进行消除。

本发明解决的问题是在进行使用的时候,由于手表零件不同,其手表的防磁性能不同,导致手表在进行检测后将手表取出,检测装夹盘上还遗留着一定的磁性在其上,如此时再放入新的手表进行检测,定会造成数据检测上的偏差,同时相对与不同的手表,手表的尺寸也相对不同,导致在需要进行装夹固定的时候,需要对装夹盘的尺寸进行调节,该方法步骤较为麻烦,往往需要螺丝刀的辅助工件进行辅助调节,导致工件人员在对大批量不同规格的手表进行检测的时候,造成麻烦,影响工作进度,本发明通过上述部件的互相组合,本发明通过改进内部的结构,使设备对手表的防磁性能检测完毕之后,能够对手表装夹盘上残留的磁力进行吸附转移,避免了下次检测,装夹盘上的磁力对检测数据造成影响,同时在对不同规格的手表进行装夹的时候,也能够便捷的进行装夹,无需螺丝刀等辅助工具进行调节,使工作人员在对大批量不同规格的手表进行检测的时候,更加的方便。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点,本行业的技术人员应该了解,本发明不受上述实施例的限制,上述实施例和说明书中描述的只是说明本发明的原理,在不脱离本发明精神或基本特征的前提下,不仅能够以其他的具体形式实现本发明,还会有各种变化和改进,这些变化和改进都落入要求保护的本发明范围,因此本发明要求保护范围由所附的权利要求书及其等同物界定,而不是上述说明限定。

此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
