技术领域

本发明涉及一种木材加工设备，尤其涉及一种木材加工用木屑装袋设备。

背景技术

木材是能够次级生长的植物，如乔木和灌木，所形成的木质化组织。这些植物在初生生长结束后，根茎中的维管形成层开始活动，向外发展出韧皮，向内发展出木材。

木材是维管形成层向内的发展出植物组织的统称，包括木质部和薄壁射线。木材对于人类生活起着很大的支持作用。根据木材不同的性质特征，人们将它们用于不同途径。

木材加工过程中会产生大量的木屑，对这些木屑进行收集能够减少环境的污染以及资源的充分利用。现有的木屑收集通常为人工收集，而人工一般都是通过用铲子将木屑收集在收集框内，且在收集的过程中木屑容易洒出，因此花费时间长、消耗的人力资源较大、收集效果较差，因此亟需研发一种能够自动对木屑进行装袋、花费时间短、节约人力资源的木材加工用木屑装袋设备。

发明内容

为了克服人工收集木屑花费时间长、消耗的人力资源较大、收集效果较差的缺点，本发明的技术问题：提供一种能够自动对木屑进行装袋、花费时间短、节约人力资源的木材加工用木屑装袋设备。

一种木材加工用木屑装袋设备，包括有底板、支撑杆、顶板、输送机构、加料斗、导料管和固定机构，底板顶部的左右侧均设有支撑杆，支撑杆的顶部设有顶板，顶板的底部安装有输送机构，支撑杆的中部偏上位置设有加料斗，加料斗的出料位置连接有导料管，导料管的底部安装有固定机构。

进一步的，输送机构包括有电机、第一转杆、L型杆、第一轴承座和螺旋叶片，顶板底部的中间安装有电机，电机的输出轴上连接有第一转杆，顶板底部的中间偏左位置连接有L型杆，L型杆底部的右侧安装有第一轴承座，第一转杆位于第一轴承座内，第一转杆伸入到加料斗和导料管中，第一转杆上设有螺旋叶片。

进一步的，固定机构包括有L型固定杆、第一滑套、第一滑杆、压板、第一弹簧和拉块，导料管底部的左右侧对称设有L型固定杆，L型固定杆的底部设有第一滑套，第一滑套内设有第一滑杆，左右侧的第一滑杆的相向端设有压板，压板与第一滑套之间连接有第一弹簧，第一滑杆穿过第一弹簧，第一滑杆的另一端设有拉块。

进一步的，还包括有抖动机构，抖动机构包括有第二轴承座、第二转杆、第一皮带轮、第二皮带轮、平皮带、凸轮、滑块、第二弹簧、放置箱和接触杆，底板顶部的右侧与顶板底部的右侧对称安装有第二轴承座，上下方的第二轴承座内设有第二转杆，第二转杆的顶部偏下位置设有第一皮带轮，第一转杆上设有与第一皮带轮处于同一水平位置的第二皮带轮，第一皮带轮与第二皮带轮之间绕有平皮带，第二转杆底部偏上位置设有凸轮，底板顶部的中间开有滑槽，滑槽上滑动式设有滑块，滑块与滑槽之间连接有第二弹簧，滑块的顶部连接有放置箱，放置箱右侧的底部设有与凸轮配合的接触杆。

进一步的，还包括有保护机构，保护机构包括有保护箱和毛刷板，底板顶部的右侧设有保护箱，保护箱的左侧中部开有第一通孔，接触杆穿过第一通孔，保护箱顶部的中间开有第二通孔，第二转杆穿过第二通孔，保护箱顶部开有第二通孔位置的左右侧对称设有毛刷板。

进一步的，还包括有绕线轮和拉线，左侧的支撑杆中部设有绕线轮，绕线轮上绕有拉线，拉线的一端连接在左侧的拉块上，拉线的另一端连接在右侧的压块上。

通过固定机构将收集袋固定在导料管的出料位置，启动输送机构工作，向加料斗中加入木屑，木屑通过加料斗进入到导料管中，同时在输送机构的配合下将木屑导入到收集袋中，当收集袋收集有一定的木屑后，停止向加料斗中加入木屑，同时将输送机构关闭，控制固定机构不再对收集袋进行固定，如此即可将装有木屑的收集袋取下，不断重复上述操作步骤，即可对木屑进行不断的装袋处理。

因为输送机构包括有电机、第一转杆、L型杆、第一轴承座和螺旋叶片，顶板底部的中间安装有电机，电机的输出轴上连接有第一转杆，顶板底部的中间偏左位置连接有L型杆，L型杆底部的右侧安装有第一轴承座，第一转杆位于第一轴承座内，第一转杆伸入到加料斗和导料管中，第一转杆上设有螺旋叶片。启动电机工作，电机通过第一转杆带动螺旋叶片转动，螺旋叶片转动即可将加料斗中的木屑输送至导料管的出料位置，并使得木屑最终掉落到收集袋中，当不需要对木屑进行输送时，关闭电机即可。

因为固定机构包括有L型固定杆、第一滑套、第一滑杆、压板、第一弹簧和拉块，导料管底部的左右侧对称设有L型固定杆，L型固定杆的底部设有第一滑套，第一滑套内设有第一滑杆，左右侧的第一滑杆的相向端设有压板，压板与第一滑套之间连接有第一弹簧，第一滑杆穿过第一弹簧，第一滑杆的另一端设有拉块。同时拉动左右侧的拉块相对运动，拉块即可通过第一滑杆带动压板远离导料管的侧壁，此时第一弹簧压缩，将收集袋套在导料管的出料位置，松开拉块，在第一弹簧的作用下带动压板将收集袋挤压在导料管的管壁，如此即可将收集袋进行固定，当不需要对收集袋进行固定时，重新拉动拉块，并通过第一滑杆带动压板不再接触到收集袋，如此即可将收集袋取下。

因为还包括有抖动机构，抖动机构包括有第二轴承座、第二转杆、第一皮带轮、第二皮带轮、平皮带、凸轮、滑块、第二弹簧、放置箱和接触杆，底板顶部的右侧与顶板底部的右侧对称安装有第二轴承座，上下方的第二轴承座内设有第二转杆，第二转杆的顶部偏下位置设有第一皮带轮，第一转杆上设有与第一皮带轮处于同一水平位置的第二皮带轮，第一皮带轮与第二皮带轮之间绕有平皮带，第二转杆底部偏上位置设有凸轮，底板顶部的中间开有滑槽，滑槽上滑动式设有滑块，滑块与滑槽之间连接有第二弹簧，滑块的顶部连接有放置箱，放置箱右侧的底部设有与凸轮配合的接触杆。将收集袋的底部放置在放置箱内，输送机构工作时带动第一转杆转动，第一转杆转动带动第二皮带轮转动，第二皮带轮转动通过平皮带带动第一皮带轮转动，第一皮带轮转动通过第二转杆带动凸轮转动，当凸轮的最远端转动到与接触杆接触时，接触杆在凸轮的作用下带动放置箱向左移动，此时第二弹簧压缩，当凸轮的最远端转动到不与接触杆接触时，在第二弹簧的作用下通过滑块带动放置箱向右移动，如此放置箱左右移动，带动其内的收集袋左右移动，收集袋中的木屑即可均匀分布在收集袋中，提高收集袋的收集效果。

因为还包括有保护机构，保护机构包括有保护箱和毛刷板，底板顶部的右侧设有保护箱，保护箱的左侧中部开有第一通孔，接触杆穿过第一通孔，保护箱顶部的中间开有第二通孔，第二转杆穿过第二通孔，保护箱顶部开有第二通孔位置的左右侧对称设有毛刷板。保护箱能够保护凸轮不受外界环境的影响，同时毛刷板能够阻挡灰尘进入到保护箱中，提高本发明的安全性。

因为还包括有绕线轮和拉线，左侧的支撑杆中部设有绕线轮，绕线轮上绕有拉线，拉线的一端连接在左侧的拉块上，拉线的另一端连接在右侧的压块上。拉线可以使得操作者拉动右侧的拉块时带动左侧的拉块同时运动，如此即可避免操作者同时拉动左右侧的拉块，提高本发明的使用效果。

本发明通过输送机构和固定机构的相互配合，对加入到加料斗中的木屑进行装袋处理，同时利用抖动机构和保护机构的优化，达到了能够自动对木屑进行装袋、花费时间短、节约人力资源的效果。

附图说明

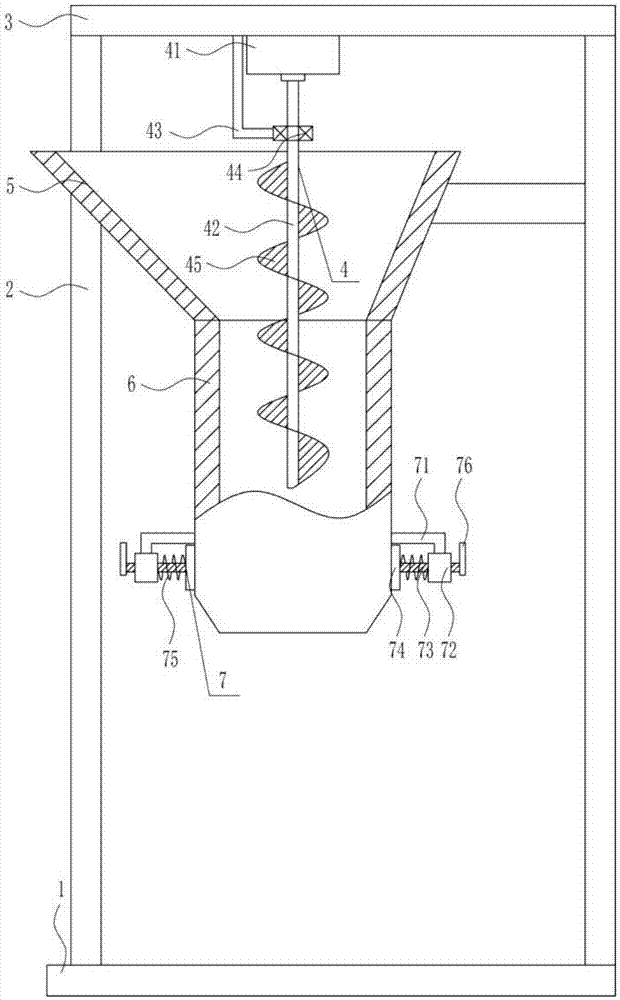

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

其中，上述附图包括以下附图标记：1…底板，2…支撑杆，3…顶板，4…输送机构，41…电机，42…第一转杆，43…L型杆，44…第一轴承座，45…螺旋叶片，5…加料斗，6…导料管，7…固定机构，71…L型固定杆，72…第一滑套，73…第一滑杆，74…压板，75…第一弹簧，76…拉块，8…抖动机构，801…第二轴承座，802…第二转杆，803…第一皮带轮，804…第二皮带轮，805…平皮带，806…凸轮，807…滑槽，808…滑块，809…第二弹簧，810…放置箱，811…接触杆，9…保护机构，91…保护箱，92…第一通孔，93…第二通孔，94…毛刷板，10…绕线轮，11…拉线。

具体实施方式

首先要指出，在不同描述的实施方式中，相同部件设有相同的附图标记或者说相同的构件名称，其中，在整个说明书中包含的公开内容能够按意义转用到具有相同的附图标记或者说相同的构件名称的相同部件上。在说明书中所选择的位置说明、例如上、下、侧向等等也参考直接描述的以及示出的附图并且在位置改变时按意义转用到新的位置上。

实施例1

一种木材加工用木屑装袋设备，如图1-2所示，包括有底板1、支撑杆2、顶板3、输送机构4、加料斗5、导料管6和固定机构7，底板1顶部的左右侧均设有支撑杆2，支撑杆2的顶部设有顶板3，顶板3的底部安装有输送机构4，支撑杆2的中部偏上位置设有加料斗5，加料斗5的出料位置连接有导料管6，导料管6的底部安装有固定机构7。

实施例2

一种木材加工用木屑装袋设备，如图1-2所示，包括有底板1、支撑杆2、顶板3、输送机构4、加料斗5、导料管6和固定机构7，底板1顶部的左右侧均设有支撑杆2，支撑杆2的顶部设有顶板3，顶板3的底部安装有输送机构4，支撑杆2的中部偏上位置设有加料斗5，加料斗5的出料位置连接有导料管6，导料管6的底部安装有固定机构7。

输送机构4包括有电机41、第一转杆42、L型杆43、第一轴承座44和螺旋叶片45，顶板3底部的中间安装有电机41，电机41的输出轴上连接有第一转杆42，顶板3底部的中间偏左位置连接有L型杆43，L型杆43底部的右侧安装有第一轴承座44，第一转杆42位于第一轴承座44内，第一转杆42伸入到加料斗5和导料管6中，第一转杆42上设有螺旋叶片45。

实施例3

一种木材加工用木屑装袋设备，如图1-2所示，包括有底板1、支撑杆2、顶板3、输送机构4、加料斗5、导料管6和固定机构7，底板1顶部的左右侧均设有支撑杆2，支撑杆2的顶部设有顶板3，顶板3的底部安装有输送机构4，支撑杆2的中部偏上位置设有加料斗5，加料斗5的出料位置连接有导料管6，导料管6的底部安装有固定机构7。

输送机构4包括有电机41、第一转杆42、L型杆43、第一轴承座44和螺旋叶片45，顶板3底部的中间安装有电机41，电机41的输出轴上连接有第一转杆42，顶板3底部的中间偏左位置连接有L型杆43，L型杆43底部的右侧安装有第一轴承座44，第一转杆42位于第一轴承座44内，第一转杆42伸入到加料斗5和导料管6中，第一转杆42上设有螺旋叶片45。

固定机构7包括有L型固定杆71、第一滑套72、第一滑杆73、压板74、第一弹簧75和拉块76，导料管6底部的左右侧对称设有L型固定杆71，L型固定杆71的底部设有第一滑套72，第一滑套72内设有第一滑杆73，左右侧的第一滑杆73的相向端设有压板74，压板74与第一滑套72之间连接有第一弹簧75，第一滑杆73穿过第一弹簧75，第一滑杆73的另一端设有拉块76。

实施例4

一种木材加工用木屑装袋设备，如图1-2所示，包括有底板1、支撑杆2、顶板3、输送机构4、加料斗5、导料管6和固定机构7，底板1顶部的左右侧均设有支撑杆2，支撑杆2的顶部设有顶板3，顶板3的底部安装有输送机构4，支撑杆2的中部偏上位置设有加料斗5，加料斗5的出料位置连接有导料管6，导料管6的底部安装有固定机构7。

输送机构4包括有电机41、第一转杆42、L型杆43、第一轴承座44和螺旋叶片45，顶板3底部的中间安装有电机41，电机41的输出轴上连接有第一转杆42，顶板3底部的中间偏左位置连接有L型杆43，L型杆43底部的右侧安装有第一轴承座44，第一转杆42位于第一轴承座44内，第一转杆42伸入到加料斗5和导料管6中，第一转杆42上设有螺旋叶片45。

固定机构7包括有L型固定杆71、第一滑套72、第一滑杆73、压板74、第一弹簧75和拉块76，导料管6底部的左右侧对称设有L型固定杆71，L型固定杆71的底部设有第一滑套72，第一滑套72内设有第一滑杆73，左右侧的第一滑杆73的相向端设有压板74，压板74与第一滑套72之间连接有第一弹簧75，第一滑杆73穿过第一弹簧75，第一滑杆73的另一端设有拉块76。

还包括有抖动机构8，抖动机构8包括有第二轴承座801、第二转杆802、第一皮带轮803、第二皮带轮804、平皮带805、凸轮806、滑块808、第二弹簧809、放置箱810和接触杆811，底板1顶部的右侧与顶板3底部的右侧对称安装有第二轴承座801，上下方的第二轴承座801内设有第二转杆802，第二转杆802的顶部偏下位置设有第一皮带轮803，第一转杆42上设有与第一皮带轮803处于同一水平位置的第二皮带轮804，第一皮带轮803与第二皮带轮804之间绕有平皮带805，第二转杆802底部偏上位置设有凸轮806，底板1顶部的中间开有滑槽807，滑槽807上滑动式设有滑块808，滑块808与滑槽807之间连接有第二弹簧809，滑块808的顶部连接有放置箱810，放置箱810右侧的底部设有与凸轮806配合的接触杆811。

还包括有保护机构9，保护机构9包括有保护箱91和毛刷板94，底板1顶部的右侧设有保护箱91，保护箱91的左侧中部开有第一通孔92，接触杆811穿过第一通孔92，保护箱91顶部的中间开有第二通孔93，第二转杆802穿过第二通孔93，保护箱91顶部开有第二通孔93位置的左右侧对称设有毛刷板94。

还包括有绕线轮10和拉线11，左侧的支撑杆2中部设有绕线轮10，绕线轮10上绕有拉线11，拉线11的一端连接在左侧的拉块76上，拉线11的另一端连接在右侧的压块上。

通过固定机构7将收集袋固定在导料管6的出料位置，启动输送机构4工作，向加料斗5中加入木屑，木屑通过加料斗5进入到导料管6中，同时在输送机构4的配合下将木屑导入到收集袋中，当收集袋收集有一定的木屑后，停止向加料斗5中加入木屑，同时将输送机构4关闭，控制固定机构7不再对收集袋进行固定，如此即可将装有木屑的收集袋取下，不断重复上述操作步骤，即可对木屑进行不断的装袋处理。

因为输送机构4包括有电机41、第一转杆42、L型杆43、第一轴承座44和螺旋叶片45，顶板3底部的中间安装有电机41，电机41的输出轴上连接有第一转杆42，顶板3底部的中间偏左位置连接有L型杆43，L型杆43底部的右侧安装有第一轴承座44，第一转杆42位于第一轴承座44内，第一转杆42伸入到加料斗5和导料管6中，第一转杆42上设有螺旋叶片45。启动电机41工作，电机41通过第一转杆42带动螺旋叶片45转动，螺旋叶片45转动即可将加料斗5中的木屑输送至导料管6的出料位置，并使得木屑最终掉落到收集袋中，当不需要对木屑进行输送时，关闭电机41即可。

因为固定机构7包括有L型固定杆71、第一滑套72、第一滑杆73、压板74、第一弹簧75和拉块76，导料管6底部的左右侧对称设有L型固定杆71，L型固定杆71的底部设有第一滑套72，第一滑套72内设有第一滑杆73，左右侧的第一滑杆73的相向端设有压板74，压板74与第一滑套72之间连接有第一弹簧75，第一滑杆73穿过第一弹簧75，第一滑杆73的另一端设有拉块76。同时拉动左右侧的拉块76相对运动，拉块76即可通过第一滑杆73带动压板74远离导料管6的侧壁，此时第一弹簧75压缩，将收集袋套在导料管6的出料位置，松开拉块76，在第一弹簧75的作用下带动压板74将收集袋挤压在导料管6的管壁，如此即可将收集袋进行固定，当不需要对收集袋进行固定时，重新拉动拉块76，并通过第一滑杆73带动压板74不再接触到收集袋，如此即可将收集袋取下。

因为还包括有抖动机构8，抖动机构8包括有第二轴承座801、第二转杆802、第一皮带轮803、第二皮带轮804、平皮带805、凸轮806、滑块808、第二弹簧809、放置箱810和接触杆811，底板1顶部的右侧与顶板3底部的右侧对称安装有第二轴承座801，上下方的第二轴承座801内设有第二转杆802，第二转杆802的顶部偏下位置设有第一皮带轮803，第一转杆42上设有与第一皮带轮803处于同一水平位置的第二皮带轮804，第一皮带轮803与第二皮带轮804之间绕有平皮带805，第二转杆802底部偏上位置设有凸轮806，底板1顶部的中间开有滑槽807，滑槽807上滑动式设有滑块808，滑块808与滑槽807之间连接有第二弹簧809，滑块808的顶部连接有放置箱810，放置箱810右侧的底部设有与凸轮806配合的接触杆811。将收集袋的底部放置在放置箱810内，输送机构4工作时带动第一转杆42转动，第一转杆42转动带动第二皮带轮804转动，第二皮带轮804转动通过平皮带805带动第一皮带轮803转动，第一皮带轮803转动通过第二转杆802带动凸轮806转动，当凸轮806的最远端转动到与接触杆811接触时，接触杆811在凸轮806的作用下带动放置箱810向左移动，此时第二弹簧809压缩，当凸轮806的最远端转动到不与接触杆811接触时，在第二弹簧809的作用下通过滑块808带动放置箱810向右移动，如此放置箱810左右移动，带动其内的收集袋左右移动，收集袋中的木屑即可均匀分布在收集袋中，提高收集袋的收集效果。

因为还包括有保护机构9，保护机构9包括有保护箱91和毛刷板94，底板1顶部的右侧设有保护箱91，保护箱91的左侧中部开有第一通孔92，接触杆811穿过第一通孔92，保护箱91顶部的中间开有第二通孔93，第二转杆802穿过第二通孔93，保护箱91顶部开有第二通孔93位置的左右侧对称设有毛刷板94。保护箱91能够保护凸轮806不受外界环境的影响，同时毛刷板94能够阻挡灰尘进入到保护箱91中，提高本发明的安全性。

因为还包括有绕线轮10和拉线11，左侧的支撑杆2中部设有绕线轮10，绕线轮10上绕有拉线11，拉线11的一端连接在左侧的拉块76上，拉线11的另一端连接在右侧的压块上。拉线11可以使得操作者拉动右侧的拉块76时带动左侧的拉块76同时运动，如此即可避免操作者同时拉动左右侧的拉块76，提高本发明的使用效果。

应理解，该实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。
