专利名: 一种菠萝蜜外壳挤开设备 出售状态: 未出售
专利号: 2017100904090 专利类型: 发明专利 专利分类: 加工制造
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明涉及一种水果加工领域,尤其是涉及一种菠萝蜜外壳挤开设。

背景技术

菠萝蜜(拉丁学名:ArtocarpusheterophyllusLam.),是桑科、波罗蜜属的常绿乔木。树高10-20m,树皮黑褐色;叶革椭圆形,螺旋状排列;花雌雄同株,果实成熟时表皮呈黄褐色,表面有瘤状凸体和粗毛。

菠萝蜜是热带水果,也是世界上最重的水果,一般重达5-20公斤,最重超过59公斤。果肉鲜食或加工成罐头、果脯、果汁。种子富含淀粉,可煮食;树液和叶药用,消肿解毒;果肉有止渴、通乳、补中益气功效;菠萝蜜树形整齐,冠大荫浓,果奇特,是优美的庭荫树和行道树;上百年的菠萝蜜树,木质金黄、材质坚硬,可制作家具,也可作黄色染料。

目前,在菠萝蜜深加工中,由于菠萝蜜的材质坚硬,在人工打开的过程中比较吃力,甚至容易弄伤手指。而在大批量的加工过程中这个也是较费力的工序。

发明内容

本发明的目的是提供一种菠萝蜜外壳挤开设备,解决菠萝蜜开壳容易、降低人力消耗、提高生产效率的问题。

本发明解决其技术问题所采用的技术方案是:一种菠萝蜜外壳挤开设备,其特征在于:包括菠萝蜜外壳挤压结构以及在设在菠萝蜜外壳挤压结构中部的物件托举结构。

所述的菠萝蜜外壳挤压结构包括外护架、设置在外护架中的框架座、在框架座的左、右侧各设有一个缸体连接座,在缸体连接座上设有左、右压紧缸,在左、右压紧缸的前端设有压紧连接座以及设置在压紧连接座前端的压紧刀具,在框架座的上边部设有连接的磁性锁销结构,在缸体连接座与压紧连接座之间设有限位挡板,在框架座的上、下边部各设有限位通道。

所述的压紧连接座的包括设置在滑动座,设置在滑动座上、下端一组滑竿,在滑杆,在滑竿中设有侧向滑动板,在侧向滑动板的外侧面均布纵向排料的内连接柱,在侧向滑动板上的内连接柱与刀具连接座连接,在滑动座与侧向滑动板之间设置有弹簧组。

所述的刀具连接座包括一体设置在刀座和刀刃,所述的刀刃呈锯齿状,在左侧的刀刃的锯齿斜口与右侧的刀刃的锯齿斜口为相对交错设置。

所述的圆形托盘包括内连接盘、外连接盘,内连接盘与外连接盘水平连接,在内连接盘、外连接盘与连接平面上设有不规则排料的圆形的凹槽。

所述的物件辅助侧夹紧结构设置在框架座上,包括与框架座外侧连接的气缸座,设置在气缸座上的气缸,气缸的输送杆设置在限位通道中,在气缸的输送杆前端设有弧形的侧向压紧座,侧向压紧座的中心位置设有压紧块。

所述的压紧块为橡胶材料制成的矩形体,在压紧块侧面设有不规则形状的压紧槽。

本发明的有益效果:该结构的菠萝蜜外壳挤开设备结构简单、使用方便、操作简便、加工时效快,进一步提高了工作效率,减少劳动力的消耗。

以下将结合附图和实施例,对本发明进行较为详细的说明。

附图说明

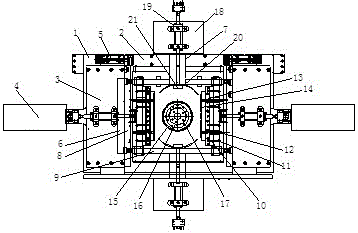

图1为发明的构造示意图。

图2为图1中物件托举结构的构造示意图。

图3为图1中压紧块的的构造示意图。

具体实施方式


实施例1,如图1、2、3所示,一种菠萝蜜外壳挤开设备,其特征在于:包括菠萝蜜外壳挤压结构以及在设在菠萝蜜外壳挤压结构中部的物件托举结构,所述的菠萝蜜外壳挤压结构为一组相对由油压缸驱动的压开组件,所述的菠萝蜜外壳挤压结构包括外护架1、设置在外护架1中的框架座2、在框架座2的左、右侧各设有一个缸体连接座3,在缸体连接座3上设有左、右压紧缸4,在左、右压紧缸4的前端设有压紧连接座以及设置在压紧连接座前端的压紧刀具,在框架座2的上边部设有连接的磁性锁销结构5,在缸体连接座3与压紧连接座之间设有限位挡板6,在框架座2的上、下边部各设有限位通道7。

所述的压紧连接座的包括设置在滑动座8,设置在滑动座8上、下端一组滑竿9,在滑竿9中设有侧向滑动板10,在侧向滑动板10的外侧面均布纵向排料的内连接柱11,在侧向滑动板10上的内连接柱11与刀具连接座连接,在滑动座8与侧向滑动板10之间设置有弹簧组12。

所述的刀具连接座包括一体设置在刀座13和刀刃14,所述的刀刃呈锯齿状,在左侧的刀刃的锯齿斜口向上设置,在右侧的刀刃的锯齿斜口向下设置。

所述的物件托举结构包括圆形托盘,在圆形托盘下部设有驱动结构23;使物件从下升至菠萝蜜外壳挤压结构的中心位置,所述的圆形托盘包括内连接盘15、外连接盘16,内连接盘15与外连接盘16水平连接,在内连接盘15、外连接盘16与连接平面上设有不规则排料的圆形的凹槽17。凹槽17用于将菠萝蜜下设面的壳齿与凹槽17卡位连接。

在菠萝蜜外壳挤压结构的上、下端还设有一组相对设置的物件辅助侧夹紧结构,所述的物件辅助侧夹紧结构设置在框架座2上,包括与框架座2外侧连接的气缸座18,设置在气缸座18上的气缸19,气缸19的输送杆设置在限位通道7中,在气缸19的输送杆前端设有弧形的侧向压紧座20,侧向压紧座的中心位置设有压紧块21。所述的压紧块21为橡胶材料制成的矩形体,在压紧块21侧面设有不规则排料的压紧槽22。压紧槽22内槽形呈锥形。使菠萝蜜在经过菠萝蜜外壳挤压结构的压紧过程中部滚落。

该结构的菠萝蜜外壳挤开设备结构简单、使用方便、操作简便、加工时效快,进一步提高了工作效率,减少劳动力的消耗。

以上所述仅为本发明的较佳实施例,凡依本发明权利要求范围所做的均等变化,皆应属本发明权利要求的涵盖范围。
