技术领域

本发明是为一种绿化景观乔木气温渐适应御寒抑风装置，涉及园林绿化领域。

背景技术

绿化指的是栽植防护林、路旁树木、农作物以及居民区和公园内的各种植物等，通过绿化可改善环境卫生并在维持生态平衡方面起多种作用，在冬季时，需对路边绿化乔木、灌木不管新老均在树干上缠绕草绳与刷上白漆进行御寒。

但是在春季苗木管理时，苗木防寒材料需逐渐拆除使苗木适应新的温度，由于在春季天气回暖过程中，常因冷空气的侵入，使气温明显降低，形成倒春寒的突发性灾害性天气，使逐渐拆除防寒材料的苗木来不及进行防寒工作，让苗木在突如其来的倒春寒夜间被冻死冻伤，大大降低的路边绿化苗木的成活率。

因此需要提出一种绿化景观乔木气温渐适应御寒抑风装置。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种绿化景观乔木气温渐适应御寒抑风装置，解决了倒春寒突然降温致使乔木景观被冻死冻伤的问题。

(二)技术方案

为实现上述目的，本发明提供如下技术方案：一种绿化景观乔木气温渐适应御寒抑风装置，其结构包括：乔木树干、御寒抑风装置、防护台、砖墙，所述乔木树干的下端与御寒抑风装置通过嵌套的方式相连接，所述御寒抑风装置的下表面嵌入安装于防护台的上表面，所述防护台的下表面与砖墙的上表面相贴合。

作为本发明优选的方案，所述御寒抑风装置包括树干抑风装置、御寒地膜、储水器、气温启动器，所述树干抑风装置的下表面与御寒地膜的内侧面通过嵌套的方式相连接，所述御寒地膜的下表面装设有储水器，所述储水器的上表面嵌入安装有气温启动器。

作为本发明优选的方案，所述气温启动器包括电控线、温感电阻、电磁块、牵引块、联动架、三角导轨板、复位弹簧、水道阻隔板、输水道，所述电控线的末端与温感电阻的左端下表面通过电焊的方式相连接，所述温感电阻的下表面与电磁块的上表面通过焊接的方式相连接，所述电磁块的下表面设有牵引块并且相平行，所述牵引块的下表面与联动架的左侧上端通过焊接的方式固定连接，所述联动架的左端嵌入安装于三角导轨板的正表面导轨，所述三角导轨板的上端与复位弹簧的右侧面传动连接，所述三角导轨板的右端与水道阻隔板的左端相焊接，所述水道阻隔板嵌入安装于输水道的内部。

作为本发明优选的方案，所述御寒地膜包括进水孔、安装环、支撑架、地膜，所述进水孔嵌入安装于安装环的内侧面，所述安装环的外侧面与支撑架的首端固定连接，所述支撑架的两侧与地膜相连接。

作为本发明优选的方案，所述地膜包括水脉膜、竖水道、横水道，所述水脉膜的两侧与竖水道的相连接，所述横水道与竖水道为一体化结构。

作为本发明优选的方案，所述支撑架包括架体、充水道、卷铁条，所述架体的内部设有充水道并且为一体化结构，所述架体内部嵌入安装有卷铁条。

作为本发明优选的方案，所述树干抑风装置包括入水口、底座、环形水道、抑风膜、顶环，所述入水口嵌入安装于底座的外侧面，所述底座的上表面安设有环形水道，所述环形水道与抑风膜固定连接，所述环形水道的顶端与顶环的下表面固定连接。

作为本发明优选的方案，所述环形水道包括水道管体、水滴形水道，所述水道管体的内部安设有水滴形水道并且为一体化结构。

作为本发明优选的方案，所述环形水道内部采用水滴形的水流通道，利用水滴型的腔室，使环形水道排水时由水滴型腔室一滴一滴的排空，相比现有技术排水时会导致树干抑风装置整体垮掉，而水滴形的腔室则会由上往下的收缩，使可以通过对环形水道充入适量的水来调整树干抑风装置的高度以让景观乔木逐渐适应温度的变化。

作为本发明优选的方案，通过在支撑架内部嵌有一条卷铁条，使支撑架内部水分流失时失去支撑力在卷铁条的自动收卷的带动下卷起御寒地膜，露出御寒地膜下的土地，使土地得以交换外界的空气，使土壤的温度受到调整。

(三)有益效果

与现有技术相比，本发明提供了一种绿化景观乔木气温渐适应御寒抑风装置，具备以下有益效果：

当绿化景观乔木遇到倒春寒的突然降温时，气温启动器在温度的变化刺激下为树干抑风装置与御寒地膜进行充水，使御寒地膜舒张开来覆盖在乔木周围的土壤上以提高土壤温度，保持土壤水分，抵御低温霜冻给植物带来的灾害，同时使树干抑风装置内部的环形水道充水逐渐升起，抬高顶部顶环的高度，拉动抑风膜环护住树干，以抑制倒春寒产生的寒风对树干的危害，以达到为树干保湿防寒的目的，提高景观乔木冬春过渡的存活率。

附图说明

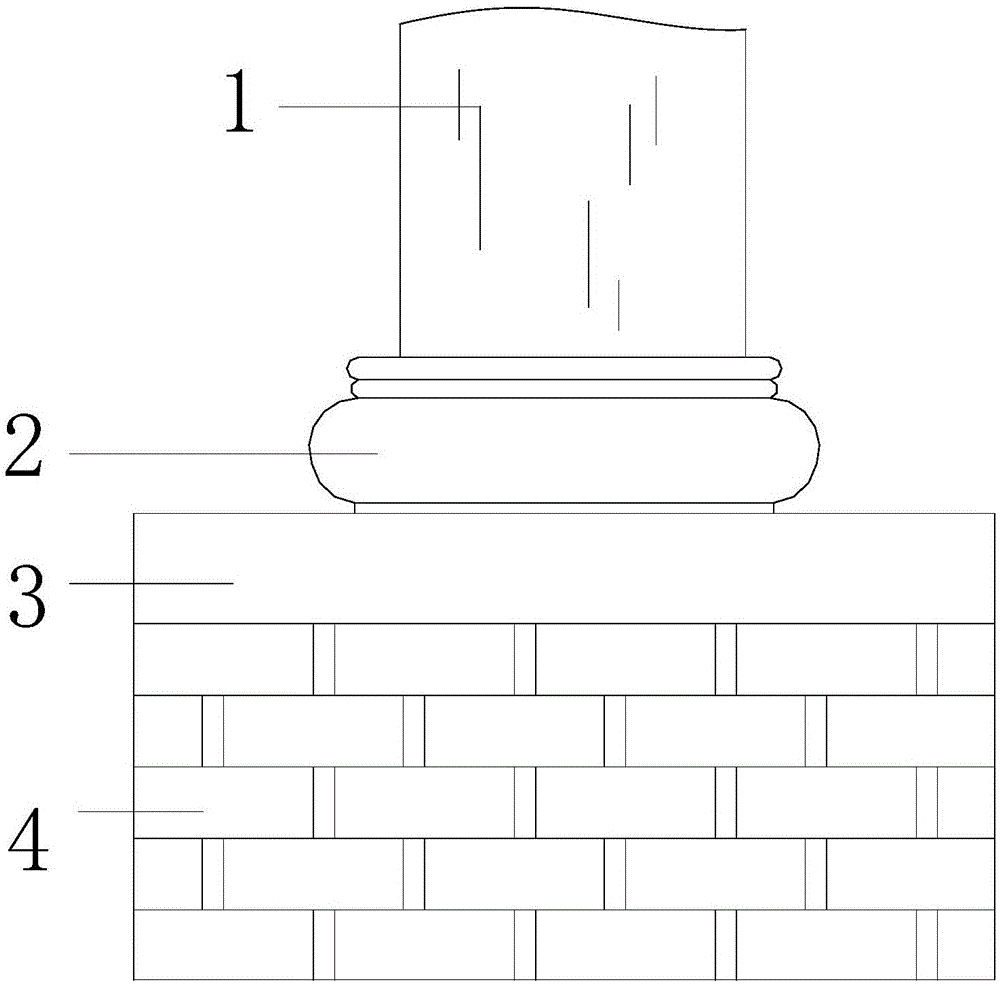

图1为本发明一种绿化景观乔木气温渐适应御寒抑风装置的结构示意图。

图2为本发明一种御寒抑风装置的结构示意图。

图3为本发明一种气温启动器的结构剖面图。

图4为本发明一种气温启动器的结构剖面动作图。

图5为本发明一种御寒地膜结构示意图。

图6为本发明一种御寒地膜结构动作示意图。

图7为本发明一种地膜的结构剖面图。

图8为本发明图7中A部的局部结构放大图。

图9为本发明一种树干抑风装置的结构示意图。

图10为本发明一种环形水道的结构剖面图。

附图标记说明：乔木树干-1、御寒抑风装置-2、防护台-3、砖墙-4、树干抑风装置-21、御寒地膜-22、储水器-23、气温启动器-24、电控线-241、温感电阻-242、电磁块-243、牵引块-244、联动架-245、三角导轨板-246、复位弹簧-247、水道阻隔板-248、输水道-249、进水孔-221、安装环-222、支撑架-223、地膜-224、水脉膜-2241、竖水道-2242、横水道-2243、架体-2231、充水道-2232、卷铁条-2233、入水口-211、底座-212、环形水道-213、抑风膜-214、顶环-215、水道管体-2131、水滴形水道-2132。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图10，本发明提供一种绿化景观乔木气温渐适应御寒抑风装置，其结构包括：乔木树干1、御寒抑风装置2、防护台3、砖墙4，所述乔木树干1的下端与御寒抑风装置2通过嵌套的方式相连接，所述御寒抑风装置2的下表面嵌入安装于防护台3的上表面，所述防护台3的下表面与砖墙4的上表面相贴合。

所述御寒抑风装置2包括树干抑风装置21、御寒地膜22、储水器23、气温启动器24，所述树干抑风装置21的下表面与御寒地膜22的内侧面通过嵌套的方式相连接，所述御寒地膜22的下表面装设有储水器23，所述储水器23的上表面嵌入安装有气温启动器24。

所述气温启动器24包括电控线241、温感电阻242、电磁块243、牵引块244、联动架245、三角导轨板246、复位弹簧247、水道阻隔板248、输水道249，所述电控线241的末端与温感电阻242的左端下表面通过电焊的方式相连接，所述温感电阻242的下表面与电磁块243的上表面通过焊接的方式相连接，所述电磁块243的下表面设有牵引块244并且相平行，所述牵引块244的下表面与联动架245的左侧上端通过焊接的方式固定连接，所述联动架245的左端嵌入安装于三角导轨板246的正表面导轨，所述三角导轨板246的上端与复位弹簧247的右侧面传动连接，所述三角导轨板246的右端与水道阻隔板248的左端相焊接，所述水道阻隔板248嵌入安装于输水道249的内部。

所述御寒地膜22包括进水孔221、安装环222、支撑架223、地膜224，所述进水孔221嵌入安装于安装环222的内侧面，所述安装环222的外侧面与支撑架223的首端固定连接，所述支撑架223的两侧与地膜224相连接。

所述地膜224包括水脉膜2241、竖水道2242、横水道2243，所述水脉膜2241的两侧与竖水道2242的相连接，所述横水道2243与竖水道2242为一体化结构。

所述支撑架223包括架体2231、充水道2232、卷铁条2233，所述架体2231的内部设有充水道2232并且为一体化结构，所述架体2231内部嵌入安装有卷铁条2233。

所述树干抑风装置21包括入水口211、底座212、环形水道213、抑风膜214、顶环215，所述入水口211嵌入安装于底座212的外侧面，所述底座212的上表面安设有环形水道213，所述环形水道213与抑风膜214固定连接，所述环形水道213的顶端与顶环215的下表面固定连接。

所述环形水道213包括水道管体2131、水滴形水道2132，所述水道管体2131的内部安设有水滴形水道2132并且为一体化结构。

所述环形水道213内部采用水滴形的水流通道，利用水滴型的腔室，使环形水道213排水时由水滴型腔室一滴一滴的排空，相比现有技术排水时会导致树干抑风装置21整体垮掉，而水滴形的腔室则会由上往下的收缩，使可以通过对环形水道213充入适量的水来调整树干抑风装置21的高度以让景观乔木逐渐适应温度的变化。

通过在支撑架223内部嵌有一条卷铁条2233，使支撑架223内部水分流失时失去支撑力在卷铁条2233的自动收卷的带动下卷起御寒地膜22，露出御寒地膜22下的土地，使土地得以交换外界的空气，使土壤的温度受到调整。

所述地膜224内部设有竖水道2242与横水道2243织成的水道网络，并且水脉膜2241内部设有多条水脉，在御寒地膜22充水舒张开来时，水道网络与水脉内部含有众多水液，在春季的白天利用水的比热容较大，吸收较多热量，提高地温，使景观乔木的树根得以扛过倒春寒的寒冷夜晚。

所述气温启动器24的上表面嵌入安装有一块温感电阻242，通过外界气温的降低，使温感电阻242里的原子实的热振动弱化，振动的幅度减小，于是，做定向漂移的电子与原子实相碰的机会降低，碰撞次数也减少，从而弱化了电阻的阻碍作用，导致电流变大，使电磁块243得以通电产生电磁力吸附牵引块244，从而利用牵引块244调整水道阻隔板248的打开，以控制树干抑风装置21与御寒地膜22内部的水分，以达到随温度变化而调整御寒程度的目的。

其工作原理为：当倒春寒带来寒冷的气温时，气温启动器24内部的温感电阻242在低温的刺激下，降低对电流的阻碍，使电磁块243得以通电吸附牵引块244，使牵引块244拉动水道阻隔板248开通输水道249，使水流可从储水器23流至树干抑风装置21与御寒地膜22，使水流充入支撑架223内，撑开地膜224覆盖住乔木周围的地表，使地表土壤的温度得以保存，同时降低寒风吹袭土壤时流失的水分，以达到保湿御寒的目的，同时水流充入环形水道213内，在水流的堆积下环形水道213逐渐膨胀升起，撑高顶环215，拉起抑风膜214隔离寒风对乔木树干的吹袭，环住乔木以减少寒风对周围气温的降低，达到对乔木树干防风御寒的目的，降低倒春寒对乔木的影响，提高乔木的冬春过渡的存活率。

有益效果：当绿化景观乔木遇到倒春寒的突然降温时，气温启动器24在温度的变化刺激下为树干抑风装置21与御寒地膜22进行充水，使御寒地膜22舒张开来覆盖在乔木周围的土壤上以提高土壤温度，保持土壤水分，抵御低温霜冻给植物带来的灾害，同时使树干抑风装置21内部的环形水道213充水逐渐升起，抬高顶部顶环215的高度，拉动抑风膜214环护住树干，以抑制倒春寒产生的寒风对树干的危害，以达到为树干保湿防寒的目的，提高景观乔木冬春过渡的存活率。

本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
