技术领域

本发明是一种畜牧用喂料装置，属于畜牧喂料装置领域。

背景技术

畜牧，是指采用用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程，是人类与自然界进行物质交换的极重要环节，畜牧是农业的重要组成部分，与种植业并列为农业生产的两大支柱，畜牧学是研究家畜育种、繁殖、饲养、管理、防病防疫，以及草地建设、畜产品加工和畜牧经营管理等相关领域的综合性学科。

随着人们生活水平的不断提高，人们的日常饮食也受到了越来越多的关注。作为人类饮食中肉类和奶类食品的来源，畜牧养殖业也被人们投入了更多的重视。但是在大规模的畜牧养殖过程中，都是用人工喂料或机台设备控制喂料，机台设备控制喂料要使用大量的电能，并且在断电的情况下畜牧不能及时的喂料，会对工作人员临时造成工作量繁重；这样一来，不但增大了工作人员的工作量，也不利于实现生物畜牧的大规模养殖。

发明内容

针对现有技术存在的不足，本发明目的是提供一种畜牧用喂料装置，以解决不但增大了工作人员的工作量，也不利于实现生物畜牧的大规模养殖的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种畜牧用喂料装置，其结构包括自动放料底座、蓄料仓、抬把、蓄料槽、仓盖、隔板、蓄水槽、活动锁、透视窗、支撑条、缓冲板；

所述的蓄料仓竖直安装在自动放料底座顶端，所述的蓄料仓和自动放料底座采用过盈配合，所述的蓄料仓左右两端均设有抬把，所述的蓄料仓和抬把相焊接，所述的蓄料仓内左右两侧分别设有蓄料槽与蓄水槽，所述的隔板竖直插嵌在蓄料仓内壁，所述的隔板和蓄料仓固定连接，所述的蓄料仓内壁设有两块以上的缓冲板，所述的蓄料仓与缓冲板相焊接，所述的蓄料仓顶端设有仓盖，所述的蓄料仓和仓盖铰链连接，所述的蓄料仓前后两端外壁上均设有透视窗，所述的蓄料仓与透视窗胶连接，所述的蓄料仓下设有支撑条，所述的蓄料仓和支撑条采用过盈配合，所述的蓄料仓和仓盖上设有活动锁，所述的蓄料仓和仓盖均与活动锁固定连接；

所述的自动放料底座由料斗、水斗、支撑柱、弹簧柱、壳体、支撑轴、配重块、连接链、放料板组成，所述的壳体前后两端并排从左到右依次设有料斗与水斗，所述的料斗和水斗均与壳体活动连接，所述的料斗和水斗采用间隙配合，所述的料斗与水斗上均设有放料板，所述的料斗和水斗均与放料板为一体化结构，所述的放料板下方设有配重块，所述的放料板和配重块通过连接链活动连接，所述的料斗和水斗底端中心位置上设有支撑轴，所述的料斗和水斗均与支撑轴采用间隙配合，所述的支撑柱一端竖直插嵌壳体中间位置上，所述的支撑柱和壳体机械连接，所述的料斗和水斗下设有弹簧柱并且采用间隙配合，所述的支撑柱另一端与蓄料仓底端相连接，所述的放料板与蓄料仓下端内壁相贴合。

进一步地，所述的活动锁由锁体、锁帽、锁芯、螺纹锁杆、限位板、插槽组成。

进一步地，所述的锁体内设有插槽，所述的锁体前端上设有螺纹锁杆，所述的锁体与螺纹锁杆螺纹连接，所述的螺纹锁杆一端上设有限位板，所述的螺纹锁杆和限位板相焊接，所述的限位板设于插槽内部，所述的锁帽下设有锁芯，所述的锁帽和锁芯固定连接，所述的锁帽设于锁体顶端上，所述的锁帽和锁体通过锁芯活动连接，所述的锁帽设于仓盖前端且固定连接，所述的蓄料仓前端上设有锁体并且与之相焊接。

进一步地，还包括永久磁铁，所述的永久磁铁设于壳体底部，所述的永久磁铁与壳体采用过盈配合。

进一步地，所述的锁芯为一块矩形钢板且中间位置上有一个限位板大小的圆形凹槽，便于配合限位板插入定位。

进一步地，所述的蓄料仓采用不锈钢材质制作，防止生锈。

进一步地，所述的透视窗采用透明钢化玻璃材质制作，便于观察内部情况。

有益效果

本发明一种畜牧用喂料装置，当使用者想使用本发明的时候将饲料和水分别倒入蓄料仓内的蓄料槽与蓄水槽，饲料和水进入蓄料仓时通过缓冲板来保护内壁，避免长时间受到饲料和水由上而下的冲击力破坏，蓄料仓通过仓盖来密封饲料与外接的接触，避免潮湿，蓄料仓与仓盖利用活动锁来方便开关，将锁帽下的锁芯插入锁体内的插槽，利用螺纹锁杆顺时针旋转让限位板顶在锁芯中间位置上的凹槽，让蓄料仓与仓盖闭合，将螺纹锁杆逆时针旋转可以将限位板移出锁芯并且卡在插槽内壁，避免脱落，而仓盖则可以打开；自动放料底座前后两端均设有料斗与水斗，自动放料底座利用料斗和水斗上的放料板与蓄料仓出料口相贴合，料斗和水斗通过配重块拉住连接链，致使料斗和水斗向右下侧倾斜并且使配重块被永久磁铁吸住，支撑轴为料斗和水斗提供倾斜的支点，弹簧柱通过弹簧力使料斗和水斗倾斜角度增大，放料板与蓄料仓分开，致使饲料和水由出料口流入料斗和水斗，为畜牧自动喂料，当饲料和水流入料斗和水斗达到一定程度时，料斗和水斗左侧受到饲料与水的重量时，则向左下侧倾斜，闭合放料板与蓄料仓之间的出料口，自动让畜牧喂料装置进行喂料。

为了实现畜牧用喂料装置能够减少工作人员的工作量和实现生物畜牧的大规模养殖，蓄料仓上设有仓盖，仓盖通过活动锁将蓄料仓封住，避免内部饲料受到潮湿或被鼠类动物偷吃，蓄料仓通过透视窗可以观察内部饲料与水源剩余量，蓄料仓通过料斗与水斗能够让重量来自动控制喂料功能，减少了工作人员的工作量，也实现了生物畜牧的大规模养殖，也不用在利用电能自动喂料，节能环保，造价成本低，适于推广使用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

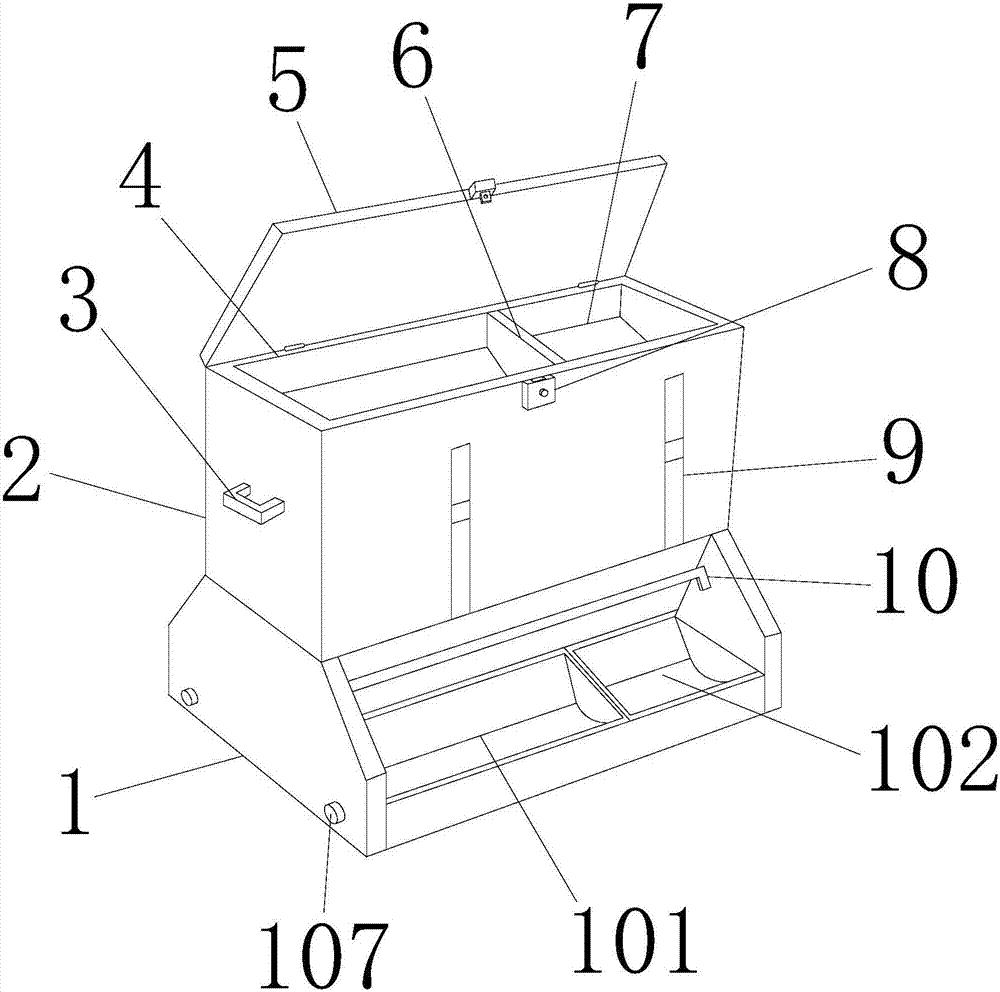

图1为本发明一种畜牧用喂料装置的结构示意图。

图2为本发明一种畜牧用喂料装置自动放料底座的结构示意图。

图3为本发明一种畜牧用喂料装置自动放料底座的动态图。

图4为本发明一种畜牧用喂料装置活动锁的结构示意图。

图5为本发明一种畜牧用喂料装置A的放大图。

图中：自动放料底座-1、蓄料仓-2、抬把-3、蓄料槽-4、仓盖-5、隔板-6、蓄水槽-7、活动锁-8、透视窗-9、支撑条-10、缓冲板-11、料斗-101、水斗-102、支撑柱-103、弹簧柱-104、壳体-105、支撑轴-106、配重块-107、连接链-108、放料板-109、锁体-801、锁帽-802、锁芯-803、螺纹锁杆-804、限位板-805、插槽-806。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图5，本发明提供一种畜牧用喂料装置，其结构包括自动放料底座1、蓄料仓2、抬把3、蓄料槽4、仓盖5、隔板6、蓄水槽7、活动锁8、透视窗9、支撑条10、缓冲板11；

所述的蓄料仓2竖直安装在自动放料底座1顶端，所述的蓄料仓2和自动放料底座1采用过盈配合，所述的蓄料仓2左右两端均设有抬把3，所述的蓄料仓2和抬把3相焊接，所述的蓄料仓2内左右两侧分别设有蓄料槽4与蓄水槽7，所述的隔板6竖直插嵌在蓄料仓2内壁，所述的隔板6和蓄料仓2固定连接，所述的蓄料仓2内壁设有两块以上的缓冲板11，所述的蓄料仓2与缓冲板11相焊接，所述的蓄料仓2顶端设有仓盖5，所述的蓄料仓2和仓盖5铰链连接，所述的蓄料仓2前后两端外壁上均设有透视窗9，所述的蓄料仓2与透视窗9胶连接，所述的蓄料仓2下设有支撑条10，所述的蓄料仓2和支撑条10采用过盈配合，所述的蓄料仓2和仓盖5上设有活动锁8，所述的蓄料仓2和仓盖5均与活动锁8固定连接；

所述的自动放料底座1由料斗101、水斗102、支撑柱103、弹簧柱104、壳体105、支撑轴106、配重块107、连接链108、放料板109组成，所述的壳体105前后两端并排从左到右依次设有料斗101与水斗102，所述的料斗101和水斗102均与壳体105活动连接，所述的料斗101和水斗102采用间隙配合，所述的料斗101与水斗102上均设有放料板109，所述的料斗101和水斗102均与放料板109为一体化结构，所述的放料板109下方设有配重块107，所述的放料板109和配重块107通过连接链108活动连接，所述的料斗101和水斗102底端中心位置上设有支撑轴106，所述的料斗101和水斗102均与支撑轴106采用间隙配合，所述的支撑柱103一端竖直插嵌壳体105中间位置上，所述的支撑柱103和壳体105机械连接，所述的料斗101和水斗102下设有弹簧柱104并且采用间隙配合，所述的支撑柱103另一端与蓄料仓2底端相连接，所述的放料板109与蓄料仓2下端内壁相贴合；

所述的活动锁8由锁体801、锁帽802、锁芯803、螺纹锁杆804、限位板805、插槽806组成，所述的锁体801内设有插槽806，所述的锁体801前端上设有螺纹锁杆804，所述的锁体801与螺纹锁杆804螺纹连接，所述的螺纹锁杆804一端上设有限位板805，所述的螺纹锁杆804和限位板805相焊接，所述的限位板805设于插槽806内部，所述的锁帽802下设有锁芯803，所述的锁帽802和锁芯803固定连接，所述的锁帽802设于锁体801顶端上，所述的锁帽802和锁体801通过锁芯803活动连接，所述的锁帽802设于仓盖5前端且固定连接，所述的蓄料仓2前端上设有锁体801并且与之相焊接，还包括永久磁铁110，所述的永久磁铁110设于壳体105底部，所述的永久磁铁110与壳体105采用过盈配合，所述的锁芯803为一块矩形钢板且中间位置上有一个限位板805大小的圆形凹槽，便于配合限位板805插入定位，所述的蓄料仓2采用不锈钢材质制作，防止生锈，所述的透视窗9采用透明钢化玻璃材质制作，便于观察内部情况。

当使用者想使用本发明的时候将饲料和水分别倒入蓄料仓2内的蓄料槽4与蓄水槽7，饲料和水进入蓄料仓2时通过缓冲板11来保护内壁，避免长时间受到饲料和水由上而下的冲击力破坏，蓄料仓2通过仓盖5来密封饲料与外接的接触，避免潮湿，蓄料仓2与仓盖5利用活动锁8来方便开关，将锁帽802下的锁芯803插入锁体801内的插槽806，利用螺纹锁杆804顺时针旋转让限位板805顶在锁芯803中间位置上的凹槽，让蓄料仓2与仓盖5闭合，将螺纹锁杆804逆时针旋转可以将限位板805移出锁芯803并且卡在插槽806内壁，避免脱落，而仓盖5则可以打开；自动放料底座1前后两端均设有料斗101与水斗102，自动放料底座1利用料斗101和水斗102上的放料板109与蓄料仓2出料口相贴合，料斗101和水斗102通过配重块107拉住连接链108，致使料斗101和水斗102向右下侧倾斜并且使配重块107被永久磁铁110吸住，支撑轴106为料斗101和水斗102提供倾斜的支点，弹簧柱104通过弹簧力使料斗101和水斗102倾斜角度增大，放料板109与蓄料仓2分开，致使饲料和水由出料口流入料斗101和水斗102，为畜牧自动喂料，当饲料和水流入料斗101和水斗102达到一定程度时，料斗101和水斗102左侧受到饲料与水的重量时，则向左下侧倾斜，闭合放料板109与蓄料仓2之间的出料口，自动让畜牧喂料装置进行喂料。

本发明所述的缓冲板11是一种可以保护装置挡住冲击力，避免装置长期受到冲击破坏。

本发明解决的问题是不但增大了工作人员的工作量，也不利于实现生物畜牧的大规模养殖，本发明通过上述部件的互相组合，为了实现畜牧用喂料装置能够减少工作人员的工作量和实现生物畜牧的大规模养殖，蓄料仓2上设有仓盖5，仓盖5通过活动锁8将蓄料仓2封住，避免内部饲料受到潮湿或被鼠类动物偷吃，蓄料仓2通过透视窗9可以观察内部饲料与水源剩余量，蓄料仓2通过料斗101与水斗102能够让重量来自动控制喂料功能，减少了工作人员的工作量，也实现了生物畜牧的大规模养殖，也不用在利用电能自动喂料，节能环保，造价成本低，适于推广使用，具体如下所述：

所述的壳体105前后两端并排从左到右依次设有料斗101与水斗102，所述的料斗101和水斗102均与壳体105活动连接，所述的料斗101和水斗102采用间隙配合，所述的料斗101与水斗102上均设有放料板109，所述的料斗101和水斗102均与放料板109为一体化结构，所述的放料板109下方设有配重块107，所述的放料板109和配重块107通过连接链108活动连接，所述的料斗101和水斗102底端中心位置上设有支撑轴106，所述的料斗101和水斗102均与支撑轴106采用间隙配合，所述的支撑柱103一端竖直插嵌壳体105中间位置上，所述的支撑柱103和壳体105机械连接，所述的料斗101和水斗102下设有弹簧柱104并且采用间隙配合，所述的支撑柱103另一端与蓄料仓2底端相连接，所述的放料板109与蓄料仓2下端内壁相贴合；所述的锁体801内设有插槽806，所述的锁体801前端上设有螺纹锁杆804，所述的锁体801与螺纹锁杆804螺纹连接，所述的螺纹锁杆804一端上设有限位板805，所述的螺纹锁杆804和限位板805相焊接，所述的限位板805设于插槽806内部，所述的锁帽802下设有锁芯803，所述的锁帽802和锁芯803固定连接，所述的锁帽802设于锁体801顶端上，所述的锁帽802和锁体801通过锁芯803活动连接，所述的锁帽802设于仓盖5前端且固定连接，所述的蓄料仓2前端上设有锁体801并且与之相焊接。
