技术领域

本发明涉及一种农药缓释装置。

背景技术

在农业种植过程中经常需要对农作物施加农药，在植物根系发生病变时，通常将农药喷洒至土壤表面，农药很难与植物根系接触，效果差，不能控制农药的缓释进程，通过分批多次喷洒农药，不仅浪费人力物力，而且造成污染，除虫效果差。

发明内容

有鉴于此，本发明提供一种农药缓释装置。

为解决上述技术问题，本发明采用以下技术方案：

根据本发明实施例的农药缓释装置，用于对土壤层施加农药，包括：电磁加热组件，所述电磁加热组件设于所述土壤层；农药缓释层，所述农药缓释层包括缓释基材和农药，所述电磁加热组件对所述农药缓释层加热；其中，所述电磁加热组件包括：加热线圈，所述加热线圈设于所述土壤层；被加热件，所述被加热件设于所述土壤层内，所述被加热件与所述加热线圈相对设置，所述被加热件包括金属片，所述农药缓释层与所述金属片连接；电源组件，所述电源组件与所述加热线圈连接。

进一步地，所述电磁加热组件为高频电磁加热组件且为非接触式电磁感应加热装置。

进一步地，所述农药缓释层设于所述金属片外层。

进一步地，所述的农药缓释装置还包括：温度控制组件，所述温度控制组件包括设于所述土壤层的温度传感器；控制器，所述控制器分别与所述电磁加热组件和所述温度控制组件连接。

进一步地，所述的农药缓释装置还包括：降温组件，所述降温组件设于所述土壤层以降温，所述降温组件与所述控制器连接。

进一步地，所述降温组件包括：通风管道，所述通风管道中空，所述通风管道的一端伸入所述土壤层，所述通风管道的另一端伸出所述土壤层；散热风扇，所述散热风扇设于所述通风管道的另一端且与所述控制器连接。

进一步地，所述的农药缓释装置还包括：农药浓度检测组件，所述农药浓度检测组件的至少一部分设于所述土壤层以用于检测所述土壤层中的农药浓度。

进一步地，所述的农药缓释装置还包括：进水管，所述进水管的出水端设于所述土壤层且与所述金属片相对设置；进水管开关，所述进水管开关设于所述进水管以用于控制所述进水管开启或者关闭，所述进水管开关与所述农药浓度检测组件连接。

进一步地，所述的农药缓释装置还包括：雾化喷头，所述雾化喷头设于所述出水端。

进一步地，所述的农药缓释装置还包括：调节组件，所述调节组件设于所述加热线圈下方以用于调节所述加热线圈与所述土壤层之间的距离。

本发明的上述技术方案的有益效果如下：

根据本发明实施例的农药缓释装置，通过采用电磁加热组件和农药缓释层相结合的装置，具有如下优点：

(1)通过电磁加热组件不仅可以对土壤层加热，还能对农药缓释层进行加热，提高农药的缓释效果，结构简单，使用方便，提高农药的利用率，促进植物生长；

(2)通过调整被加热件在土壤层中的位置，可以调节加热温度和施药位置，使用灵活；

(3)采用非接触式电磁感应加热装置实现对于土壤的加热，使用便捷，便于控制；

(4)将农药缓释层设于金属片外层，便于控制农药缓释层的缓释进程；

(5)当土壤层的温度低于最低温度预设值时，控制器控制电磁加热组件开启或者提高功率，便于将土壤层的温度控制在一定范围内，从而便于农药缓释，提高农药利用率，防止温度过低时施药速率过慢，温度过高时，降低了农药活性组分的活性；

(6)当需要对土壤层进行降温时，通过开启降温组件可以快速进行降温，防止温度过高，避免造成农药活性组分活性降低；

(7)通过农药浓度检测组件检测农药浓度的变化曲线，可以推测农药缓释层中的农药的缓释程度和剩余量；

(8)将进水管开关与农药浓度检测组件连接，通过对金属片输送水分，不仅可以加速农药缓释，提高农药的扩散程度以及与植物根系的接触程度，还能在农药的浓度变化曲线趋于不变时，对金属片进行清洗，防止一些残余农药滞留在金属片上。

附图说明

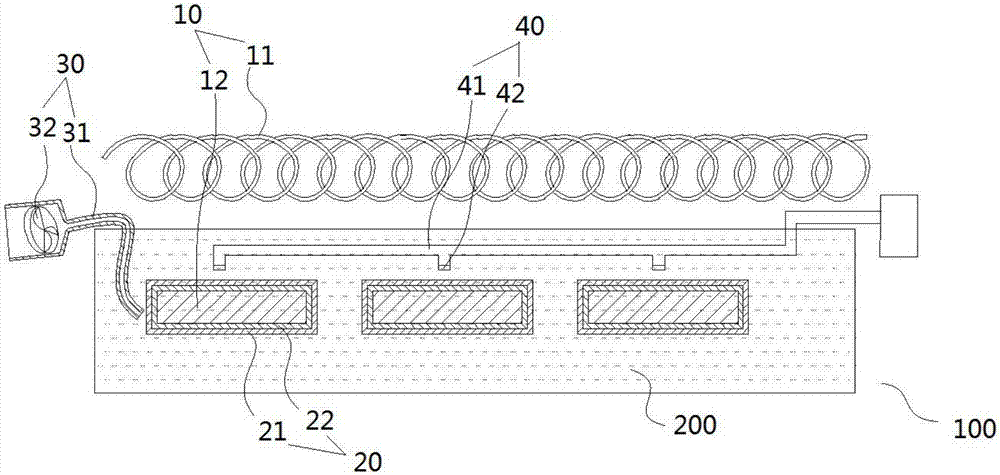

图1为根据本发明的实施例中农药缓释装置的结构示意图。

附图标记：

农药缓释装置100；

电磁加热组件10；加热线圈11；被加热件12；

农药缓释层20；缓释基材21；农药22；

降温组件30；通风管道31；散热风扇32；

进水管40；进水管开关41；雾化喷头42；

土壤层200。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例的附图，对本发明实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本发明的一部分实施例，而不是全部的实施例。基于所描述的本发明的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本发明保护的范围。

下面结合附图具体描述根据本发明实施例的农药缓释装置100。

如图1所示，根据本发明实施例的农药缓释装置100，用于对土壤层200施加农药22，包括电磁加热组件10和农药缓释层20，其中电磁加热组件10包括加热线圈11、被加热件12和电源组件(图中未示出)。

具体地，电磁加热组件10设于土壤层200，农药缓释层20包括缓释基材21和农药22，电磁加热组件10对农药缓释层20加热，加热线圈11设于土壤层200，被加热件12设于土壤层200内，被加热件12与加热线圈11相对设置，被加热件12包括金属片，农药缓释层20与金属片连接，电源组件与加热线圈11连接。

换言之，根据本发明实施例的农药缓释装置100主要由电磁加热组件10和农药缓释层20组成，其中电磁加热组件10主要由加热线圈11、被加热件12和电源组件组成，将被加热件12设在土壤层200内，加热线圈11设在土壤层200上，金属片可以与农药缓释层20连接，通过金属片对农药缓释层20加热，能够提高农药22的缓释效果，控制农药22的缓释进程。

需要说明的是，农药缓释层20还可以包括肥料层，便于对土壤层200进行施肥。

由此，根据本发明实施例的农药缓释装置100，通过采用电磁加热组件10和农药缓释层20相结合的装置，其中电磁加热组件10采用加热线圈11、被加热件12和电源组件相结合的装置，通过电磁加热组件10不仅可以对土壤层200加热，还能对农药缓释层20进行加热，提高农药22的缓释效果，结构简单，使用方便，提高农药22的利用率，促进植物生长。

可选地，电磁加热组件10为高频电磁加热组件且为非接触式电磁感应加热装置，可以实现非接触式加热，使用方便，便于控制。

根据本发明的一个实施例，农药缓释层20设于金属片外层，也就是说，农药缓释层20可以包覆在金属片外层。

在本发明的一些具体实施方式中，农药缓释装置100还包括温度控制组件和控制器。

具体地，温度控制组件包括设于土壤层200的温度传感器，控制器分别与电磁加热组件10和温度控制组件连接，当土壤层200的温度大于最高温度预设值时，控制器控制电磁加热组件10关闭或者降低功率，当土壤层200的温度低于最低温度预设值时，控制器控制电磁加热组件10开启或者提高功率，便于将土壤层200的温度控制在一定范围内，从而便于农药缓释，提高农药22利用率，防止温度过低时施药速率过慢，温度过高时，降低了农药活性组分的活性。

进一步地，农药缓释装置100还包括降温组件30，降温组件30设于土壤层200，降温组件30与控制器连接，通过降温组件30可以对土壤层200进行快速降温。

根据本发明的一个实施例，降温组件30包括通风管道31和散热风扇32。

具体地，通风管道31中空，通风管道31的一端伸入土壤层200，通风管道31的另一端伸出土壤层200，散热风扇32设于通风管道31的另一端且与控制器连接。

根据本发明的一个实施例，农药缓释装置100还包括农药浓度检测组件，农药浓度检测组件的至少一部分设于土壤层200以用于检测土壤层200中的农药22浓度，可以通过检测农药22浓度的变化曲线，可以推测农药缓释层20中的农药22的缓释程度和剩余量。

在本发明的一些具体实施方式中，农药缓释装置100还包括进水管40和进水管开关41。

具体地，进水管40的出水端设于土壤层200且与金属片相对设置，进水管开关41设于进水管40以用于控制进水管40开启或者关闭，进水管开关41与农药浓度检测组件连接，通过对金属片输送水分，不仅可以加速农药缓释，提高农药的扩散程度以及与植物根系的接触程度，还能在农药22的浓度变化曲线趋于不变时，对金属片进行清洗，防止一些残余农药22滞留在金属片上。

进一步地，农药缓释装置100还包括雾化喷头42，雾化喷头42设于出水端。

根据本发明的一个实施例，农药缓释装置100还包括调节组件，调节组件设于加热线圈11下方以用于调节加热线圈11与土壤层200之间的距离，便于提高加热效果。

总而言之，根据本发明实施例的农药缓释装置100，通过采用电磁加热组件10和农药缓释层20相结合的装置，不仅可以对土壤层200加热，还能对农药缓释层20进行加热，提高农药22的缓释效果，同时还能根据植物的位置调整农药缓释层20的位置，结构简单，使用方便，提高农药22的利用率，促进植物生长。

以上所述是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明所述原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
