技术领域

本发明涉及田艾饼加工设备技术领域，具体为一种基于转动惯性的家庭用田艾饼初期加工设备。

背景技术

田艾饼，因其工艺繁复，口感绵逸，又承载着传统习俗，而深受欢迎。

田艾饼在制造的过程中需要先将艾草进行捶打，把田艾叶打呈绒丝状，才能进行后续的制作，申请人在观察人们将田艾叶制造成艾绒时发现，由于市场上并没有适合家庭用的田艾叶捶打设备，这样导致人们都是人们拿着击打锤捶打艾叶将其制作成艾绒，这样不仅制造速度慢，在制作过程中击打锤受到的撞击力都会传递到人手上，导致人手容易损伤，因此，申请人提出一种家庭用小型艾绒制造设备。

申请人在构思的过程中在专利网中检索了大量的相关专利，例如专利号：CN201210334335.8提供了一种艾绒制作装置，利用凸轮转动压在锤杆尾端从而使锤杆上下运动，从而对艾叶进行捶打，将艾叶制造成艾绒，但是该装置在家庭使用时还存在大量的问题：第一、该装置需要使用电机作为驱动源，这样在进行艾叶制造的过程中会浪费大量的电力，且家庭用每次只需制造较少的艾绒，使用该装置制造艾绒会有大量的能源浪费；第二、该装置在捶打艾绒的过程中无法对艾绒进行翻转，这样会导致捶打的不够均匀，若用人手进行翻转，容易受伤。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种基于转动惯性的家庭用田艾饼初期加工设备，解决了没有合适的设备用于家庭制造艾绒，导致人们制造艾绒时比较费力的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种基于转动惯性的家庭用田艾饼初期加工设备，包括基座，所述基座的顶部从左到右分别固定连接有旋转支撑装置、动能传递装置以及支撑杆，所述支撑杆的顶部固定连接有顶板，所述顶板的底部设置有捶打装置，所述顶板的内腔通过轴承转动连接有第一转动轴，所述第一转动轴的顶部焊接有转盘，所述第一转动轴的底部焊接有第一半齿齿轮。

优选的，所述旋转支撑装置包括第二转动轴，所述第二转动轴通过轴承座转动连接在基座的顶部，所述第二转动轴的顶部焊接有圆形撑板，所述圆形撑板底部的四侧均焊接有弧形撑杆，所述弧形撑杆远离圆形撑板的一端焊接在第二转动轴的外部，所述第二转动轴的外部固定套接有限定轴承，所述限定轴承通过弧形支杆固定连接在基座的顶部，所述圆形撑板的顶部通过两个固定装置固定连接有底板，所述底板的顶部焊接有捶打槽。

这样第二转动轴在转动的过程中可以带动圆形撑板进行转动，从而带动底板以及捶打槽进行转动。

优选的，两个所述固定装置包括两个定位柱，两个所述定位柱均焊接在圆形撑板的顶部，两个所述定位柱分别位于底板的两个定位孔内，所述定位柱的顶部通过轴承座以及转轴转动连接有圆形挡板，所述定位柱与圆形挡板之间通过扭簧固定连接，所述扭簧活动套接在转轴的外部。

固定装置在转动的过程中圆形挡板会受到较大的离心力，从而使圆形挡板以扭簧为中心处进行转动，使圆形挡板的底部卡在底板的顶部，从而将底板牢牢的固定在圆形支撑板的顶部，保证底板不会晃动，当圆形撑板不带动定位柱进行转动时，圆形挡板受到扭簧的弹力从而复位，这样使底板可以很方便的从圆形撑板上取下来。

优选的，所述动能传递装置包括第一转动杆、固定杆以及第二转动杆，所述第一转动杆以及第二转动杆均通过轴承座转动连接在基座的顶部，所述固定杆焊接在基座的顶部，所述第一转动杆的外部从上到下分别固定套接有第一齿轮、第一轮盘以及第二轮盘，所述固定杆的外部从上到下通过轴承分别转动连接有第一圆环套以及第二圆环套，所述第一圆环套的外部从上到下分别固定套接有第二齿轮以及第三齿轮，所述第二圆环套的外部从上到下分别固定套接有第四齿轮以及第三轮盘，所述第二转动杆的外部从上到下分别固定套接有第五齿轮、第二半齿齿轮以及第三半齿齿轮。

所述第五齿轮的外壁与第一半齿齿轮的外壁相啮合，第二半齿齿轮的外壁与第二齿轮的外壁相啮合，所述第三齿轮的外壁与第一齿轮的外壁相啮合，所述第一轮盘通过皮带传动连接有第四轮盘，所述第四轮盘固定套接在第二转动轴的外部，所述第二轮盘的外壁与第三轮盘的外壁之间通过皮带传动连接，所述第四齿轮的外壁与第三半齿齿轮的外壁相啮合，所述第二半齿齿轮与第三半齿齿轮的设置方向相反。

第二转动杆进行转动时会带动第二半齿齿轮以及第三半齿齿轮同时进行转动，由于第二半齿齿轮与第三半齿齿轮的齿牙方向相反，因此当第二半齿齿轮带动第二齿轮进行转动时，第三半齿齿轮不对第四齿轮施加力，因此第二齿轮与第四齿轮会交替进行转动，第二齿轮转动时会带动第一圆环套进行转动，第四齿轮转动时会带动第二圆环套进行转动，因此第一圆环套与第二圆环套会交替着进行同向转动，由于第一圆环套上的第三齿轮与第一转动杆上的第一齿轮相啮合，第二圆环套上的第三轮盘与第一传动杆上的第二轮盘通过皮带转动连接，因此第一圆环套与第二圆环套在交替着进行同向转动时，带动第一转动杆进行顺时针与逆时针的交替转动，从而带动第二转动轴带动捶打槽进行顺时针与逆时针的交替转动，捶打槽在转动时会使内部的艾叶产恒转动惯性，由于瞬间改变转动方向会使内部的艾叶位置进行改变，从而使捶打槽内部艾叶的位置在顺时针与逆时针的交替转动中进行改变。

优选的，所述捶打装置包括两个定位杆，两个所述定位杆的外部均活动套接有定位套，两个所述定位套外壁对应的一侧均焊接有活动杆，两个所述活动杆的底部通过击打锤固定连接，所述击打锤的顶部固定连接有配重块，所述击打锤的顶部固定连接有拉绳，所述拉绳远离击打锤的一端通过轴承转动连接有把手，所述把手通过轴承座转动连接在转盘顶部的外侧。

当把手转动到最右侧时，将击打锤拉倒最顶部，继续转动，把手向左侧移动时，人们不需要使用较大的力便能转动转盘，当转盘上的把手移动到最左侧时，击打锤位于最底部，击打锤在向下移动中，通过击打锤与配重块下降时产生的惯性对艾叶进行捶打，且由于设置了第一半齿齿轮，当人们转动转盘使把手向右移动时才会带动第二转动杆进行转动，当把手向左侧移动时不会带动第二转动杆进行转动，这样当把手向左侧移动时，转盘受到的摩擦力较小，从而使转盘可以转动的更快，使拉绳以及击打锤的移动速度变快，使击打锤移动时可以产生足够的惯性，保证可以对艾叶造成较大的锤击力。

优选的，所述第一转动杆以及固定杆的外部设置有保护箱，所述第二转动杆的顶部贯穿保护箱顶部的内腔并延伸至保护箱的顶部。

优选的，所述顶板的一端焊接有弧形定位板，所述弧形定位板远离顶板的一端固定连接在基座的一端。

弧形定位板可以提高对顶板的支撑力。

优选的，所述顶板的顶部通过轴承座转动连接有滑轮，所述滑轮的外壁与拉绳的外壁相贴合。

(三)有益效果

本发明提供了一种基于转动惯性的家庭用田艾饼初期加工设备，具备以下有益效果：

(1)、该基于转动惯性的家庭用田艾饼初期加工设备，旋转支撑装置可以带着捶打槽进行转动，旋转支撑装置会使捶打槽在旋转时更加稳定，不会晃动，且旋转支撑装置可以为捶打槽提供较大的支撑力，保证捶打槽在收到捶打时不会剧烈晃动。

(2)、该基于转动惯性的家庭用田艾饼初期加工设备，动能传递装置可以将正面旋转的力改变为顺时针以及逆时针交替旋转的力，这样可以带动捶打槽进行顺时针以及逆时针的交替转动，使捶打槽内部的艾叶位置可以进行改变，从而使捶打槽内部的艾叶可以较为均匀的受到捶打。

(3)、该基于转动惯性的家庭用田艾饼初期加工设备，捶打装置利用击打锤以及配重块的重力对艾叶进行捶打，这样可以提高对力的使用率，使人们在使用该设备对艾叶进行捶打时更加省力。

(4)、该基于转动惯性的家庭用田艾饼初期加工设备，固定装置可以将底板牢牢的固定在旋转支撑装置上，从而使捶打槽在转动的过程中更加稳定，保证捶打槽不会从旋转支撑装置上脱落。

(5)、该基于转动惯性的家庭用田艾饼初期加工设备，可以旋转角度的滑轮可以使拉绳在移动时受到的摩擦力最小，这样可以减少拉绳的磨损速度，使拉绳的使用寿命更高，其次可以减少力的损耗，使人们在使用该设备的时候更加省力。

(6)、该基于转动惯性的家庭用田艾饼初期加工设备，弧形支杆配合限定轴承可以提高对第二转动轴的支撑力，保证第二转动轴在转动的过程中更加稳定，且提高对第二转动轴的支撑力，从而将第二转动轴受到的压力进行分散，这样可以避免第二转动轴损坏，提高第二转动轴的使用寿命。

(7)、该基于转动惯性的家庭用田艾饼初期加工设备，保护箱可以将齿轮组全部保护起来，这样可以避免灰尘等直接与齿轮接触，造成齿轮的齿牙损坏，还可以避免齿牙对人身造成损伤，提高人们的身体安全，且保护箱将齿轮组全部挡住，可以提高整体的美观性，使整个设备看起来更加美观整齐。

(8)、该基于转动惯性的家庭用田艾饼初期加工设备，定位杆、定位套配合活动杆可以对击打锤的移动方向进行限定，这样可以保证击打锤始终进行垂直的上下移动，这样保证每次击打锤都会撞击到捶打槽的内部，保证击打锤不会因为风吹等原因偏离方向。

(9)、该基于转动惯性的家庭用田艾饼初期加工设备，扭簧可以使圆形挡板快速的回到原位，当人们使用后，圆形挡板可以迅速的回到原位，与定位柱重叠，这样使人们可以很方便的将底板从旋转支撑装置上取下来，方便将捶打槽内部的艾绒取出。

(10)、该基于转动惯性的家庭用田艾饼初期加工设备，在对艾叶进行捶打的过程中，可以对艾叶进行翻转，最大程度的使艾叶受到均匀的捶打，且在捶打的过程中固定装置利用离心力可以牢牢的将底板固定住，当不捶打时，固定装置会将底板放开，这样人们可以很方便的将捶打槽内部的艾绒取出，或者将艾叶放入捶打槽的内部。

附图说明

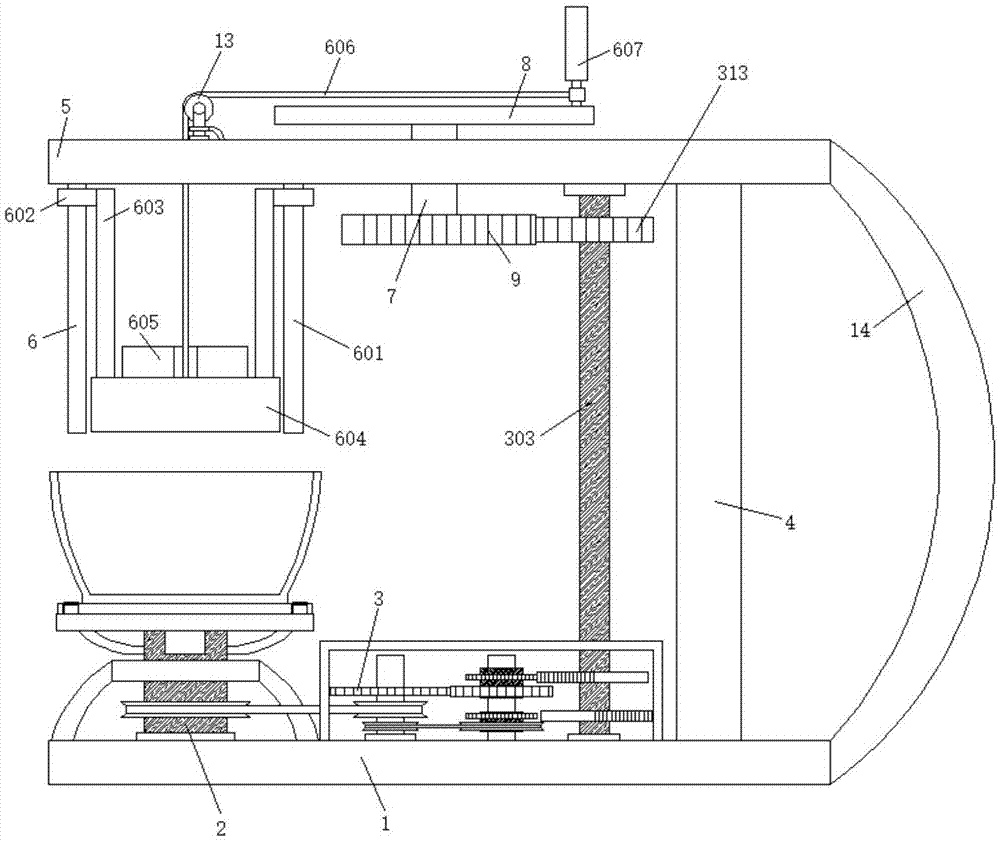

图1为本发明的正视结构示意图；

图2为本发明图1中旋转支撑装置的正视结构示意图；

图3为本发明图1中动能传递装置的正视结构示意图；

图4为本发明图2中的A处局部放大示意图；

图5为本发明图5中固定装置的正视结构示意图；

图6为本发明图1中配重块的俯视结构示意图。

图中：1基座、2旋转支撑装置、201第二转动轴、202圆形撑板、203弧形撑杆、204限定轴承、205弧形支杆、3动能传递装置、301第一转动杆、302固定杆、303第二转动杆、304第一齿轮、305第一轮盘、306第二轮盘、307第一圆环套、308第二圆环套、309第二齿轮、310第三齿轮、311第四齿轮、312第三轮盘、313第五齿轮、314第二半齿齿轮、315第三半齿齿轮、316第四轮盘、317保护箱、4支撑杆、5顶板、6捶打装置、601定位杆、602定位套、603活动杆、604击打锤、605配重块、606拉绳、607把手、7第一转动轴、8转盘、9第一半齿齿轮、10固定装置、1001定位柱、1002圆形挡板、1003扭簧、11底板、12捶打槽、13滑轮、14弧形定位板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种技术方案：一种基于转动惯性的家庭用田艾饼初期加工设备，包括基座1，基座1的顶部从左到右分别固定连接有旋转支撑装置2、动能传递装置3以及支撑杆4，旋转支撑装置2包括第二转动轴201，第二转动轴201通过轴承座转动连接在基座1的顶部，第二转动轴201的顶部焊接有圆形撑板202，圆形撑板202底部的四侧均焊接有弧形撑杆203，弧形撑杆203远离圆形撑板202的一端焊接在第二转动轴201的外部，第二转动轴201的外部固定套接有限定轴承204，限定轴承204通过弧形支杆205固定连接在基座1的顶部，弧形支杆205配合限定轴承204可以提高对第二转动轴201的支撑力，保证第二转动轴201在转动的过程中更加稳定，且提高对第二转动轴201的支撑力，从而将第二转动轴201受到的压力进行分散，这样可以避免第二转动轴201损坏，提高第二转动轴201的使用寿命，圆形撑板202的顶部通过两个固定装置10固定连接有底板11，底板11的顶部焊接有捶打槽12，这样第二转动轴201在转动的过程中可以带动圆形撑板202进行转动，从而带动底板11以及捶打槽12进行转动，旋转支撑装置2可以带着捶打槽12进行转动，旋转支撑装置2会使捶打槽12在旋转时更加稳定，不会晃动，且旋转支撑装置2可以为捶打槽12提供较大的支撑力，保证捶打槽12在收到捶打时不会剧烈晃动，两个固定装置10包括两个定位柱1001，两个定位柱1001均焊接在圆形撑板202的顶部，两个定位柱1001分别位于底板11的两个定位孔内，定位柱1001的顶部通过轴承座以及转轴转动连接有圆形挡板1002，定位柱1001与圆形挡板1002之间通过扭簧1003固定连接，扭簧1003活动套接在转轴的外部，扭簧1003可以使圆形挡板1002快速的回到原位，当人们使用后，圆形挡板1002可以迅速的回到原位，与定位柱1001重叠，这样使人们可以很方便的将底板11从旋转支撑装置2上取下来，方便将捶打槽12内部的艾绒取出，固定装置10在转动的过程中圆形挡板1002会受到较大的离心力，从而使圆形挡板1002以扭簧1003为中心处进行转动，使圆形挡板1002的底部卡在底板11的顶部，从而将底板11牢牢的固定在圆形支撑板202的顶部，保证底板11不会晃动，当圆形撑板202不带动定位柱1001进行转动时，圆形挡板1002受到扭簧1003的弹力从而复位，这样使底板11可以很方便的从圆形撑板202上取下来，固定装置10可以将底板11牢牢的固定在旋转支撑装置2上，从而使捶打槽12在转动的过程中更加稳定，保证捶打槽12不会从旋转支撑装置2上脱落，动能传递装置3包括第一转动杆301、固定杆302以及第二转动杆303，第一转动杆301以及第二转动杆302均通过轴承座转动连接在基座1的顶部，固定杆302焊接在基座1的顶部，第一转动杆301的外部从上到下分别固定套接有第一齿轮304、第一轮盘305以及第二轮盘306，固定杆302的外部从上到下通过轴承分别转动连接有第一圆环套307以及第二圆环套308，第一圆环套307的外部从上到下分别固定套接有第二齿轮309以及第三齿轮310，第二圆环套308的外部从上到下分别固定套接有第四齿轮311以及第三轮盘312，第二转动杆303的外部从上到下分别固定套接有第五齿轮313、第二半齿齿轮314以及第三半齿齿轮315。

第五齿轮313的外壁与第一半齿齿轮9的外壁相啮合，第二半齿齿轮314的外壁与第二齿轮309的外壁相啮合，第三齿轮310的外壁与第一齿轮304的外壁相啮合，第一轮盘305通过皮带传动连接有第四轮盘316，第四轮盘316固定套接在第二转动轴201的外部，第二轮盘306的外壁与第三轮盘312的外壁之间通过皮带传动连接，第四齿轮311的外壁与第三半齿齿轮315的外壁相啮合，第二半齿齿轮314与第三半齿齿轮315的设置方向相反，第二转动杆303进行转动时会带动第二半齿齿轮314以及第三半齿齿轮315同时进行转动，由于第二半齿齿轮314与第三半齿齿轮315的齿牙方向相反，因此当第二半齿齿轮314带动第二齿轮309进行转动时，第三半齿齿轮315不对第四齿轮311施加力，因此第二齿轮309与第四齿轮311会交替进行转动，第二齿轮309转动时会带动第一圆环套307进行转动，第四齿轮311转动时会带动第二圆环套308进行转动，因此第一圆环套307与第二圆环套308会交替着进行同向转动，由于第一圆环套307上的第三齿轮310与第一转动杆301上的第一齿轮304相啮合，第二圆环套308上的第三轮盘312与第一传动杆301上的第二轮盘306通过皮带转动连接，因此第一圆环套307与第二圆环套308在交替着进行同向转动时，带动第一转动杆301进行顺时针与逆时针的交替转动，从而带动第二转动轴201带动捶打槽12进行顺时针与逆时针的交替转动，捶打槽12在转动时会使内部的艾叶产恒转动惯性，由于瞬间改变转动方向会使内部的艾叶位置进行改变，从而使捶打槽12内部艾叶的位置在顺时针与逆时针的交替转动中进行改变，动能传递装置3可以将正面旋转的力改变为顺时针以及逆时针交替旋转的力，这样可以带动捶打槽12进行顺时针以及逆时针的交替转动，使捶打槽12内部的艾叶位置可以进行改变，从而使捶打槽12内部的艾叶可以较为均匀的受到捶打，支撑杆4的顶部固定连接有顶板5，顶板5的底部设置有捶打装置6，捶打装置6包括两个定位杆601，两个定位杆601的外部均活动套接有定位套602，两个定位套602外壁对应的一侧均焊接有活动杆603，两个活动杆603的底部通过击打锤604固定连接，定位杆601、定位套602配合活动杆603可以对击打锤604的移动方向进行限定，这样可以保证击打锤604始终进行垂直的上下移动，这样保证每次击打锤604都会撞击到捶打槽12的内部，保证击打锤604不会因为风吹等原因偏离方向，击打锤604的顶部固定连接有配重块605，击打锤604的顶部固定连接有拉绳606，拉绳606远离击打锤604的一端通过轴承转动连接有把手607，把手607通过轴承座转动连接在转盘8顶部的外侧，当把手607转动到最右侧时，将击打锤604拉倒最顶部，继续转动，把手607向左侧移动时，人们不需要使用较大的力便能转动转盘8，当转盘8上的把手607移动到最左侧时，击打锤604位于最底部，击打锤604在向下移动中，通过击打锤604与配重块605下降时产生的惯性对艾叶进行捶打，且由于设置了第一半齿齿轮9，当人们转动转盘8使把手607向右移动时才会带动第二转动杆303进行转动，当把手607向左侧移动时不会带动第二转动杆303进行转动，这样当把手607向左侧移动时，转盘8受到的摩擦力较小，从而使转盘8可以转动的更快，使拉绳606以及击打锤604的移动速度变快，使击打锤604移动时可以产生足够的惯性，保证可以对艾叶造成较大的锤击力，捶打装置6利用击打锤604以及配重块605的重力对艾叶进行捶打，这样可以提高对力的使用率，使人们在使用该设备对艾叶进行捶打时更加省力，第一转动杆301以及固定杆302的外部设置有保护箱317，第二转动杆303的顶部贯穿保护箱317顶部的内腔并延伸至保护箱317的顶部，保护箱317可以将齿轮组全部保护起来，这样可以避免灰尘等直接与齿轮接触，造成齿轮的齿牙损坏，还可以避免齿牙对人身造成损伤，提高人们的身体安全，且保护箱317将齿轮组全部挡住，可以提高整体的美观性，使整个设备看起来更加美观整齐，顶板5的顶部通过轴承座转动连接有滑轮13，滑轮13的外壁与拉绳606的外壁相贴合，可以旋转角度的滑轮13可以使拉绳606在移动时受到的摩擦力最小，这样可以减少拉绳606的磨损速度，使拉绳606的使用寿命更高，其次可以减少力的损耗，使人们在使用该设备的时候更加省力，顶板5的内腔通过轴承转动连接有第一转动轴7，第一转动轴7的顶部焊接有转盘8，第一转动轴7的底部焊接有第一半齿齿轮9，顶板5的一端焊接有弧形定位板14，弧形定位板14远离顶板5的一端固定连接在基座1的一端，弧形定位板14可以提高对顶板5的支撑力，在对艾叶进行捶打的过程中，可以对艾叶进行翻转，最大程度的使艾叶受到均匀的捶打，且在捶打的过程中固定装置10利用离心力可以牢牢的将底板11固定住，当不捶打时，固定装置10会将底板11放开，这样人们可以很方便的将捶打槽12内部的艾绒取出，或者将艾叶放入捶打槽12的内部。

工作原理：将艾叶放置在捶打槽12的内部，然后将捶打槽12底部的底板11固定在圆形撑板202的顶部，接着利用把手607转动转盘8，当转盘8进行转动时，会带动第一半齿齿轮9进行转动，第一半齿齿轮9会每隔半圈带动第二转动杆303进行转动，当第二转动杆303进行转动时会带动第一转动杆301进行顺时针与逆时针的交替转动，从而带动捶打槽12进行顺时针与逆时针的交替转动，使捶打槽12内部艾叶的位置可以进行改变，把手607在随着转盘8进行转动时，会带动击打锤604进行上下移动，利用击打锤604向下移动时产生的惯性对艾叶进行捶打。
