专利名: 一种具备自动洒水功能的起落杆 出售状态: 未出售
专利号: 2018107872485 专利类型: 发明专利 专利分类: 自动化行业
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明属于公路设施领域,尤其是涉及一种具备自动洒水功能的起落杆。

背景技术

起落杆通常用于收费站或停车场等场所,车来车往灰尘较多,对于在收费站内的工作人员来说,需要经常打开窗户进行服务,受到灰尘的侵扰较为严重,尤其是当节假日车辆较多时,工作人员更是需要应对川流不息的车辆,情况更加严重,对工作人员的身心健康有较大的危害。

为此,我们提出一种具备自动洒水功能的起落杆来解决上述问题。

发明内容

本发明的目的是针对上述问题,提供一种可净化空气的具备自动洒水功能的起落杆。

为达到上述目的,本发明采用了下列技术方案:一种具备自动洒水功能的起落杆,包括杆体,所述杆体上设有多个球形空腔,所述球形空腔的内表面设有与之匹配的弹力密封膜,所述弹力密封膜内设有可在竖直方向转动的半球阀,所述杆体内固定连接有与外部水源连接的储水管,所述弹力密封膜上固定连接有进水管,所述进水管的输入端与储水管相连通,所述弹力密封膜上固定连接有排水管,所述排水管的另一端与外界连通,所述进水管和排水管与半球阀之间活动密封连接,所述球形空腔的一侧设有储气腔,所述储气腔的侧壁上固定连接有弹性储气囊,所述弹性储气囊与球形空腔之间通过进气管以及排气管相连通,所述进气管和排气管与半球阀之间的距离不大于弹力密封膜的厚度。

在上述的具备自动洒水功能的起落杆中,所述球形空腔的一侧设有加压腔,所述加压腔内固定连接有加压气囊,所述加压气囊通过单向进气阀与外部连通,所述加压气囊的一侧固定连接有磁性活动块,所述磁性活动块与加压腔滑动连接,所述排水管的输出端固定连接有风轮,所述加压气囊通过连接管与风轮相连通。

与现有的技术相比,本具备自动洒水功能的起落杆的优点在于:

1、本发明通过设置半球阀以及弹性密封膜,当起落杆处于水平或竖直状态时,会分别导通排水管和进水管,配合弹性储气囊,可以在车辆行驶后,自动喷水除尘,减少空气中的灰尘含量,净化空气。

2、本发明通过设置加压腔和磁性活动块,可以利用汽车驶过起落杆时带动活动块移动,使加压气囊储存气体,当汽车驶离时,利用排出的气体带动风轮转动,一方面可以将水柱切碎成小水珠,提高与灰尘的接触面积,另一方面,能够将水珠喷出,提高喷洒范围,进一步提高除尘的效果。

附图说明

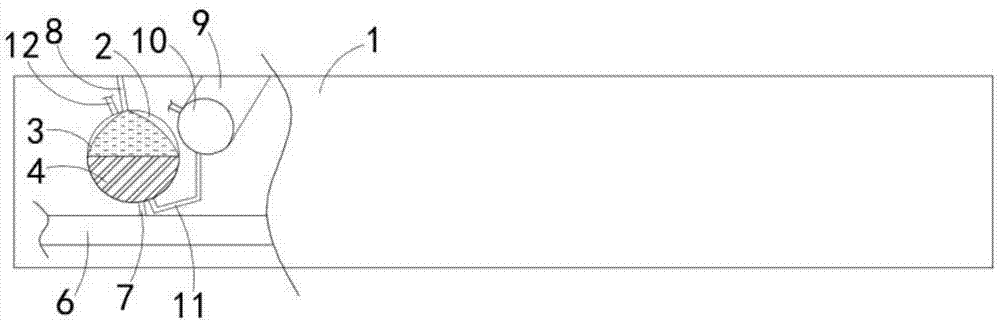

图1是本发明提供的一种具备自动洒水功能的起落杆实施例1中水平状态结构示意图;

图2是本发明提供的一种具备自动洒水功能的起落杆实施例1中竖直状态结构示意图;

图3是本发明提供的一种具备自动洒水功能的起落杆实施例1中球形空腔处的具体结构示意图;

图4为图3的竖直状态结构示意图;

图5是本发明提供的一种具备自动洒水功能的起落杆实施例2的结构示意图。

图中,1杆体、2球形空腔、3弹力密封膜、4半球阀、5连接管、6储水管、7进水管、8排水管、9储气腔、10弹性储气囊、11进气管、12排气管、13加压腔、14加压气囊、15单向进气阀、16磁性活动块、17风轮。

具体实施方式

以下实施例仅处于说明性目的,而不是想要限制本发明的范围。

实施例1

如图1-4所示,一种具备自动洒水功能的起落杆,包括杆体1,杆体1上设有多个球形空腔2,球形空腔2的内表面设有与之匹配的弹力密封膜3,弹力密封膜3内设有可在竖直方向转动的半球阀4,半球阀4可采用质量较重的铅块制成,杆体1内固定连接有与外部水源连接的储水管6,储水管6上安装有自动补水阀,弹力密封膜3上固定连接有进水管7,进水管7的输入端与储水管6相连通,弹力密封膜3上固定连接有排水管8,排水管8的另一端与外界连通,需要说明的是,当半球阀4处于如图3状态时,进水管7的输出端和排水管8输入端分别位于半球阀4的左上角和右下角并关于球形空腔2的球心中心对称,同时,进水管7的输出端和排水管8输入端的连线趋近于竖直,进水管7和排水管8与半球阀4之间活动密封连接,球形空腔2的一侧设有储气腔9,储气腔9的侧壁上固定连接有弹性储气囊10,弹性储气囊10与球形空腔2之间通过进气管11以及排气管12相连通,进气管11和排气管12与半球阀4之间的距离不大于弹力密封膜3的厚度。

本实施例中,初次使用时,需将起落杆转动至竖直状态,使半球阀4与弹力密封膜3之间的间隙充水;正常使用时,当车辆经过,将起落杆转动至竖直状态时,此时半球阀4处于如图4所示位置,进水管7导通,排水管8关闭,在外部水压的作用下,将水充入半球阀4与弹力密封膜3之间的间隙,半球阀4处于如图4所示位置时,进气管11导通,排气管12关闭,随着水流的充入,会将弹力密封膜3与球形空腔2内的气体从进气管11排入弹性储气囊10内,当半球阀4与弹力密封膜3之间水压与外部水压平衡时,自动停止进水。

本实施例中,当起落杆转动回水平状态的过程中,此时半球阀4朝处于如图3所示的位置转动,进水管7关闭,排水管8导通,进气管11关闭,排气管12导通,在弹性储气囊10恢复形变,并将其内部的气体通过排气管12排至弹力密封膜3与球形空腔2之间的间隙,而此时,半球阀4与弹力密封膜3之间的水在外部压力的作用下,从排水管8排出,起到随起落杆喷水的效果。

实施例2

如图5所示,本实施例与实施例1的不同之处在于:球形空腔2的一侧设有加压腔13,加压腔13内固定连接有加压气囊14,加压气囊14通过单向进气阀15与外部连通,加压气囊14的一侧固定连接有磁性活动块16,值得一提的是,加压气囊14呈长条状,加压气囊14的一端与加压腔13的侧壁固定连接,另一端与磁性活动块16固定连接且可在加压腔13内伸缩,磁性活动块16与加压腔13滑动连接,排水管8的输出端固定连接有风轮17,加压气囊14通过连接管5与风轮17相连通,需要注意的是,连接管5上固定连接有允许气体单向从加压气囊14内流出的单向阀门。

本实施例中,当汽车经过竖直放置的起落杆时,会吸引磁性活动块16移动,磁性活动块16使加压气囊14体积变大,将外部空气从单向进气阀15吸入,当汽车驶远后,起落杆放下的过程中,同时加压气囊14恢复形变并将其内部的气体从连接管5输出至风轮17,使风轮17转动,风轮17一方面可以将水柱切碎成小水珠,提高与灰尘的接触面积,另一方面,能够将水珠喷出,提高喷洒范围,进一步提高除尘的效果。

以上所述仅为本发明的较佳实施例,并不用以限制本发明,凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。
