技术领域

本发明涉及木材切割处理技术领域，具体地说是一种根据受力不同进行不同切割的自动化木材切割设备。

背景技术

现在人们需要通过机械工具对木头进行切割，湿木头水分大，切割盘是铁做的，铁碰到水就容易有阻力，再加上木头较重，密度变高更不好锯，干木头好锯，但是内部质层较脆，很容易切割过度。

目前我们在对木头进行切割时，因为木头经过太阳的照射，木头上层的水分被蒸发，这样干燥好锯，但是木头内部较湿，由于设备的工作力度不变，铁碰到水就有阻力了，这样切割盘容易卡住不动，提高整体的工作难度。

发明内容

本发明的主要目的在于克服现有技术的不足，提供一种根据受力不同进行不同切割的自动化木材切割设备。

本发明采用如下技术方案来实现：一种根据受力不同进行不同切割的自动化木材切割设备，其结构包括自动调节装置、拿手、机体、底板架、切割盘，所述拿手底部与机体中端顶部固定连接，所述切割盘安装在机体左端内部，所述底板架顶部与机体底部焊接，所述自动调节装置安装在机体中端内部。

作为优化，所述自动调节装置由正极端子、负极端子、电磁铁、顶块、助力装置、内部控制器、连接架、轴承、传动杆组成，所述正极端子与负极端子之间相互平行安装在传动杆左端内部，所述电磁铁安装在传动杆中端内部且设于正极端子与负极端子右侧，所述传动杆右端与轴承内部垂直连接，所述轴承顶部与连接架底部固定连接，所述连接架顶部与内部控制器底部垂直连接，所述内部控制器顶部装有顶块，所述顶块右端与助力装置左端内部活动连接，所述助力装置左端底部与内部控制器右端顶部垂直连接。

作为优化，所述助力装置由固定块体、弹簧圈、弧形槽、滚球、卡位块组成，所述固定块体内部设有弧形槽，所述弧形槽右端内部装有弹簧圈，所述滚球侧面与弧形槽内部活动连接，所述弧形槽左端设有卡位块。

作为优化，所述滚球从弧形槽滑下能够形成冲击力对顶块进行冲击。

作为优化，所述内部控制器开关在左时，电机驱动传动杆正转，内部控制器开关在右时，电机驱动传动杆反转。

有益效果

本发明一种根据受力不同进行不同切割的自动化木材切割设备，在进行使用时，我们需要通过机体内部的电机带动传动杆进行反转动，这样切割盘就能够反向转动对木材进行切割，传动杆能够同时带动正极端子、负极端子一起转动，正极端子、负极端子产生的电流为反向电流，输出给电磁铁使电磁铁的磁性为S型，会将为S型的顶块与滚球往右顶，当切割盘切到木材内部卡住时，正极端子、负极端子停止转动，滚球会顺着弧形槽下落冲击到顶块，顶块往左移，这样电机驱动传动杆用更高的功率正转，同时正极端子、负极端子产生的电流为正向电流，输出给电磁铁使电磁铁的磁性为N型，这样能够将为S型的顶块与滚球吸住防止其晃动，还能够加速我们的工作效率，在电磁铁的磁性为S型将滚球往右顶时，滚球会将弹簧圈进行压缩，当电磁铁的力取消时，弹簧圈需要复位，这样会增加滚球往下滑动的冲击力，内部控制器的开关才更好左移，增加控制的便捷性。

与现有技术相比，本发明的有益效果是：该装置能够驱动切割盘反转对干燥木材进行切割，当切割盘被木材卡住不动时，正极端子、负极端子停止转动，电磁铁的磁力消失，弹簧圈需要复位就会增加滚球往下滑动的冲击力，内部控制器的开关左移，电机就会正转，该电机能够带动切割盘自动调节成正转，同时用更高的功率对木材进行切割，这样不仅能够节省电量，同时能够增加电机持续工作的时间。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

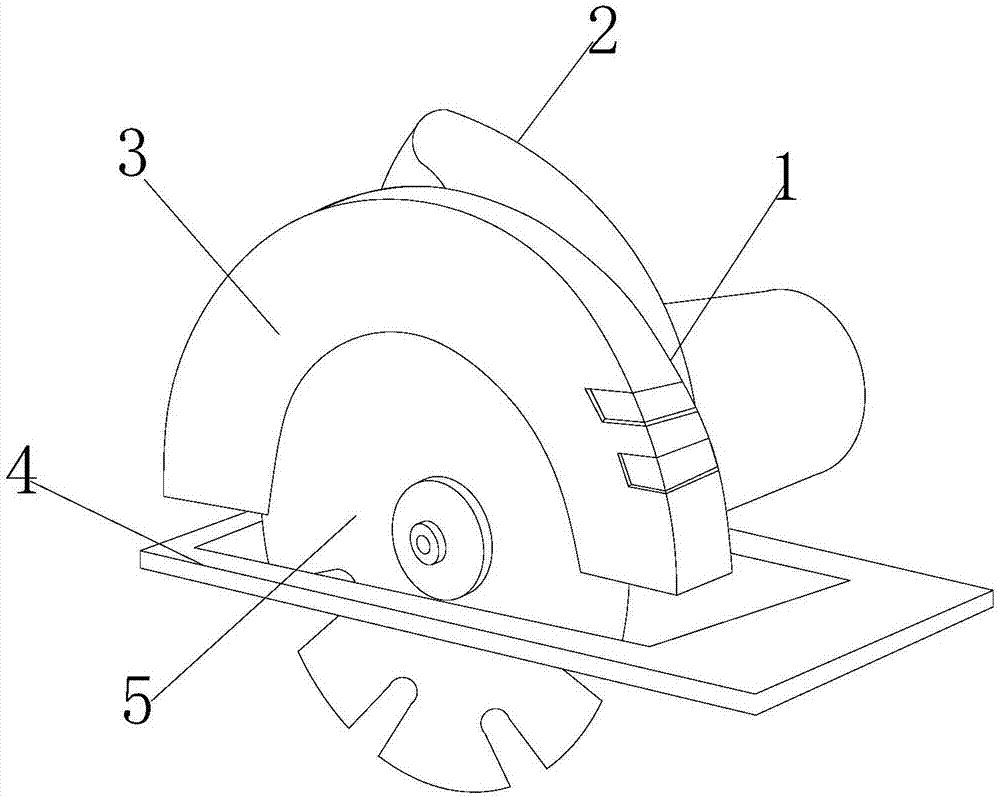

图1为本发明一种根据受力不同进行不同切割的自动化木材切割设备的结构示意图。

图2为本发明自动调节装置的结构示意图。

图3为本发明助力装置的结构示意图。

图中：自动调节装置1、拿手2、机体3、底板架4、切割盘5、正极端子111、负极端子112、电磁铁113、顶块114、助力装置115、内部控制器116、连接架117、轴承118、传动杆119、固定块体1151、弹簧圈1152、弧形槽1153、滚球1154、卡位块1155。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种根据受力不同进行不同切割的自动化木材切割设备的技术方案：其结构包括自动调节装置1、拿手2、机体3、底板架4、切割盘5，所述拿手2底部与机体3中端顶部固定连接，所述切割盘5安装在机体3左端内部，所述底板架4顶部与机体3底部焊接，所述自动调节装置1安装在机体3中端内部，所述自动调节装置1由正极端子111、负极端子112、电磁铁113、顶块114、助力装置115、内部控制器116、连接架117、轴承118、传动杆119组成，所述正极端子111与负极端子112之间相互平行安装在传动杆119左端内部，所述电磁铁113安装在传动杆119中端内部且设于正极端子111与负极端子112右侧，所述传动杆119右端与轴承118内部垂直连接，所述轴承118顶部与连接架117底部固定连接，所述连接架117顶部与内部控制器116底部垂直连接，所述内部控制器116顶部装有顶块114，所述顶块114右端与助力装置115左端内部活动连接，所述助力装置115左端底部与内部控制器116右端顶部垂直连接，所述助力装置115由固定块体1151、弹簧圈1152、弧形槽1153、滚球1154、卡位块1155组成，所述固定块体1151内部设有弧形槽1153，所述弧形槽1153右端内部装有弹簧圈1152，所述滚球1154侧面与弧形槽1153内部活动连接，所述弧形槽1153左端设有卡位块1155，所述滚球1154从弧形槽1153滑下能够形成冲击力对顶块114进行冲击，所述电磁铁113的磁性为S型将滚球1154往右顶时，滚球1154会将弹簧圈1152进行压缩，当电磁铁113的力取消时，弹簧圈1152需要复位，这样会增加滚球1154往下滑动的冲击力，同时卡位块1155能够防止滚球1154冲出弧形槽1153。

在进行使用时，我们需要通过机体3内部的电机带动传动杆119进行反转动，这样切割盘5就能够反向转动对木材进行切割，传动杆119能够同时带动正极端子111、负极端子112一起转动，正极端子111、负极端子112产生的电流为反向电流，输出给电磁铁113使电磁铁113的磁性为S型，会将为S型的顶块114与滚球1154往右顶，当切割盘5切到木材内部卡住时，正极端子111、负极端子112停止转动，滚球1154会顺着弧形槽1153下落冲击到顶块114，顶块114往左移，这样电机驱动传动杆119用更高的功率正转，同时正极端子111、负极端子112产生的电流为正向电流，输出给电磁铁113使电磁铁113的磁性为N型，这样能够将为S型的顶块114与滚球1154吸住防止其晃动，还能够加速我们的工作效率，在电磁铁113的磁性为S型将滚球1154往右顶时，滚球1154会将弹簧圈1152进行压缩，当电磁铁113的力取消时，弹簧圈1152需要复位，这样会增加滚球1154往下滑动的冲击力，内部控制器116的开关才更好左移，增加控制的便捷性。

本发明相对现有技术获得的技术进步是：该装置能够驱动切割盘5反转对干燥木材进行切割，当切割盘5被木材卡住不动时，正极端子111、负极端子112停止转动，电磁铁113的磁力消失，弹簧圈需1152要复位就会增加滚球1154往下滑动的冲击力，内部控制器116的开关左移，电机就会正转，该电机能够带动切割盘5自动调节成正转，同时用更高的功率对木材进行切割，这样不仅能够节省电量，同时能够增加电机持续工作的时间。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
