技术领域

本发明涉及存放设备领域，尤其是涉及到一种用于棕榈树高空取汁的平衡型汁液存放装置。

背景技术

棕榈树属于乔木一支，其果实和树叶枝干皆生长在高空，需要取果实和枝干的汁液，要爬上高空中，采用高空取汁，一次取一些，这是为了长期取汁，果实若被采摘或树枝被砍，则下次就无汁液可取或取汁的时间被拉长，棕榈树的汁液既可以当做药材炖汤，也可以用来制作棕榈糖，用途比较广泛，目前高空取汁存在以下问题：

一、高空取汁，采用铁桶挂在身后，人体移动稍微一些距离，就会容易失去平衡，汁液被溅出；

二、采用挂铁桶还存在人体的腰部受力只有一个支点，长时间在高空取汁，人体体力消耗大，再加上受力面积小，人体负额较大，存在隐患。

发明内容

针对现有技术的不足，本发明是通过如下的技术方案来实现：用于棕榈树高空取汁的平衡型汁液存放装置，其结构包括腰背器、弹性夹紧装置、倒台形空心框，所述倒台形空心框顶端内壁安装有弹性夹紧装置，与弹性夹紧装置相对的外壁设有腰背器，所述腰背器和弹性夹紧装置焊接在一起，所述倒台形空心框高度与装汁液的铁桶高度等同。

作为本技术方案的进一步优化，所述腰背器设有弧形接触板、串绳道、串绳孔，所述弧形接触板为倒工型结构并且其外弧线贴合人体的腰部，符合人体工程学，所述弧形接触板内部开有一道串绳道，所述弧形接触板的水平两端还安装有串绳孔。

作为本技术方案的进一步优化，所述串绳道还配备有穿绳器，所述串绳道底部还开有一道滑口，所述滑口的宽度小于串绳道的宽度，所述穿绳器主要由滑板和U型板组成，所述滑板一侧表面设有U型板，所述U型板和滑板为模具一体成型结构，所述U型板的高度小于串绳道的高度，所述滑板的厚度与滑口宽度等同，所述滑板和滑口采用滑动配合。

作为本技术方案的进一步优化，所述弹性夹紧装置包括弹簧、空口、弧形夹板，所述空口设有四个并且均匀开在台形空心框的四周，这四个空口皆处于同一水平面内，所述空口内部安装有弹簧，所述弹簧另一端固定在弧形夹板上，所述弧形夹板设有四块，四块弧形夹板在闭合状态时中心有一个圆形，这个圆形的直径大于装汁液的铁桶底端直径.cm，所述在弧形夹板背对倒台形空心框底端的正面为拱形结构。

作为本技术方案的进一步优化，所述弧形夹板设有液体回流结构，所述液体回流结构包括斜置滴板和梯形滑口，所述梯形滑口设置在弧形夹板的弧线两端，所述梯形滑口正对的弧形夹板内弧位置嵌有斜置滴板，所述斜置滴板水平呈度夹角，所述斜置滴板的宽度为圆形和装药液的铁桶底端直径之差。

有益效果

本发明用于棕榈树高空取汁的平衡型汁液存放装置，在使用本发明先将绳子穿过串绳道让弧形接触板完全贴在人体的腰部，增大悬挂的受力面积，减少单点受力面积，还可以利用串绳孔再增加一道绑带，双重绑绳保证牢固性，为了让绳子更加容易穿过串绳道，还设有穿绳器，将绳子绑在U型板上，从串绳道的滑口一端滑到另一端，最后取下穿绳器，而后把装汁液的铁桶放置在倒台形空心框中，由于铁桶也是一个下窄上宽的结构，在放置的过程中，弧形夹板会向外压，弹簧也会被压缩，直到铁桶完全放进，斜置滴板与铁桶的边缘相接，弧形夹板会利用弹簧的弹力夹紧铁桶，保证在人体在高空移动时，铁桶在装取汁液后挂在身后不会左右摇摆，同时在人体在高空移动时已经挂在身后的铁桶在移动时会稍微溅出，大部分由于弧形夹板的拱形结构设置会流向梯形滑口，后经过斜置滴板流回铁桶内部，小部分会滴落在倒台形空心框的底部，在取汁完毕回到路面时也可以回收，与现有技术相比，本发明具有以下优点：

1.夹紧平衡、汁液回收：本发明主要通过倒台形空心框、弹性夹紧装置、液体回流结构相配合，倒台形空心框限制了铁桶的放置位置，通过倒台形空心框和腰背器的固定，增加了装汁液的铁桶放置的平衡性，还通过弹性夹紧装置增强了倒台形空心框和铁桶的放置稳定性，当汁液被溅出，将通过液体回流结构进行大部分回收，下部分则落在倒台形空心框中。

2.增加受力面积、双重绑绳：本发明主要通过腰背器、穿绳器二者相配合，增加悬挂装置与腰部的接触面积，从而增加受力面积，更加省力，减少人体的负额，还利用穿绳器穿一条绳和串绳孔绑第二条绳，双重绑绳增强牢固性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

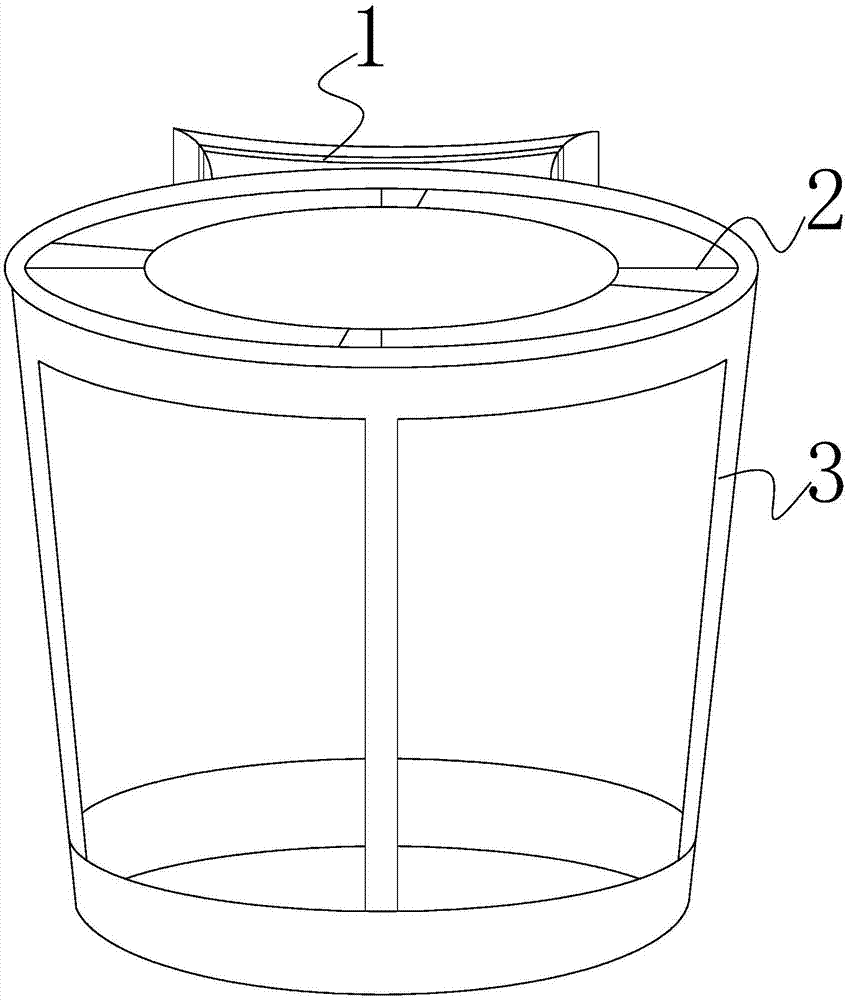

图1为本发明用于棕榈树高空取汁的平衡型汁液存放装置的立体结构示意图。

图2为本发明用于棕榈树高空取汁的平衡型汁液存放装置的使用状态俯视结构示意图。

图3为本发明用于棕榈树高空取汁的平衡型汁液存放装置的未使用状态俯视结构示意图。

图4为本发明未穿绳时腰背器的侧面结构示意图。

图5为本发明穿绳时腰背器的侧面结构示意图。

图6为本发明穿绳移动时腰背器的侧面结构示意图。

图7为本发明穿绳完毕取穿绳器时的腰背器侧面结构示意图。

图中：腰背器1、弹性夹紧装置2、倒台形空心框3、弧形接触板11、串绳道12、串绳孔13、穿绳器12a、滑口12a-3、滑板12a-1、U型板12a-2、弹簧21、空口22、弧形夹板23、液体回流结构23a、斜置滴板23a-1、梯形滑口23a-2。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。

实施例

请参阅图1-图7，本发明提供用于棕榈树高空取汁的平衡型汁液存放装置，其结构包括腰背器1、弹性夹紧装置2、倒台形空心框3，所述倒台形空心框3顶端内壁安装有弹性夹紧装置2，与弹性夹紧装置2相对的外壁设有腰背器1，所述腰背器1和弹性夹紧装置2焊接在一起，所述倒台形空心框3高度与装汁液的铁桶高度等同。

所述腰背器1设有弧形接触板11、串绳道12、串绳孔13，所述弧形接触板11为倒工型结构并且其外弧线贴合人体的腰部，符合人体工程学，所述弧形接触板11内部开有一道串绳道12，所述弧形接触板11的水平两端还安装有串绳孔13。

所述串绳道12还配备有穿绳器12a，所述串绳道12底部还开有一道滑口12a-3，所述滑口12a-3的宽度小于串绳道12的宽度，所述穿绳器12a主要由滑板12a-1和U型板12a-2组成，所述滑板12a-1一侧表面设有U型板12a-2，所述U型板12a-2和滑板12a-1为模具一体成型结构，所述U型板12a-2的高度小于串绳道12的高度，所述滑板12a-1的厚度与滑口12a-3宽度等同，所述滑板12a-1和滑口12a-3采用滑动配合。

所述弹性夹紧装置2包括弹簧21、空口22、弧形夹板23，所述空口22设有四个并且均匀开在台形空心框3的四周，这四个空口22皆处于同一水平面内，所述空口22内部安装有弹簧21，所述弹簧21另一端固定在弧形夹板23上，所述弧形夹板23设有四块，四块弧形夹板23在闭合状态时中心有一个圆形，这个圆形的直径大于装汁液的铁桶底端直径0.5-3cm，方便放入铁桶，所述在弧形夹板23背对倒台形空心框3底端的正面为拱形结构。

所述弧形夹板23设有液体回流结构23a，所述液体回流结构23a包括斜置滴板23a-1和梯形滑口23a-2，所述梯形滑口23a-2设置在弧形夹板23的弧线两端，所述梯形滑口23a-2正对的弧形夹板23内弧位置嵌有斜置滴板23a-1，所述斜置滴板23a-1水平呈15度夹角，所述斜置滴板23a-1的宽度为圆形和装药液的铁桶底端直径之差，保证铁桶进出不受干扰。

在使用本发明先将绳子穿过串绳道12让弧形接触板11完全贴在人体的腰部，增大悬挂的受力面积，减少单点受力面积，还可以利用串绳孔13再增加一道绑带，双重绑绳保证牢固性，为了让绳子更加容易穿过串绳道12，还设有穿绳器12a，将绳子绑在U型板12a-2上，从串绳道12的滑口12a-3一端滑到另一端，最后取下穿绳器12a，而后把装汁液的铁桶放置在倒台形空心框3中，由于铁桶也是一个下窄上宽的结构，在放置的过程中，弧形夹板23会向外压，弹簧21也会被压缩，直到铁桶完全放进，斜置滴板23a-1与铁桶的边缘相接，弧形夹板23会利用弹簧21的弹力夹紧铁桶，保证在人体在高空移动时，铁桶在装取汁液后挂在身后不会左右摇摆，同时在人体在高空移动时已经挂在身后的铁桶在移动时会稍微溅出，大部分由于弧形夹板23的拱形结构设置会流向梯形滑口23a-2，后经过斜置滴板23a-1流回铁桶内部，小部分会滴落在倒台形空心框3的底部，在取汁完毕回到路面时也可以回收。

本发明解决的问题是一、高空取汁，采用铁桶挂在身后，人体移动稍微一些距离，就会容易失去平衡，汁液被溅出；二、采用挂铁桶还存在人体的腰部受力只有一个支点，长时间在高空取汁，人体体力消耗大，再加上受力面积小，人体负额较大，存在隐患，本发明通过上述部件的互相组合，本发明通过腰背器1、弹性夹紧装置2、倒台形空心框3，增大悬挂在腰部的受力面积，还通过弹性夹紧装置2和倒台形空心框3增加铁桶放置的稳定性，即提高平衡效果，最后还通过液体回流结构23a回收被人体移动被溅出的汁液，提高取汁效果。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
