技术领域

本发明涉及一种保鲜膜包装盒，特别的，是一种通过辅助拉伸节料式的轻便式保鲜膜包装盒。

背景技术

保鲜膜是一种塑料包装制品，通常以乙烯为母料通过聚合反应制成，在生活中广泛使用，对剩菜的封装进行覆膜保护，避免菜品在冰箱内部互相窜味，影响菜品的口感，以及一些味道较呛的食物容易造成冰箱的异味，在进行密封包装的过程中仍有一些问题：

由于保鲜膜主要是使食物与空气隔开，需要有一定的密封性才能够避免防止在冰箱内部造成食物窜味的问题，现有的保鲜膜盒主张的是简易的拉伸进行覆膜，密封方式是通过大面积覆盖，然后依靠保鲜膜间自我粘合进行隔离，使用完后直接扔掉会造成很大的浪费，且密封性无法保证。

发明内容

针对上述问题，本发明提供一种通过辅助拉伸节料式的轻便式保鲜膜包装盒。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种通过辅助拉伸节料式的轻便式保鲜膜包装盒，其结构包括：盒体、防护吸盘、视窗、套壳、扣环，所述盒体的底部嵌套在防护吸盘的内部，并且边缘处通过胶水密封，所述视窗中心的凹槽与套壳中部的凸杆相互扣合，所述套壳安设在扣环的左侧表面并且形成一体结构，所述扣环设有两侧与盒体两侧的凹槽相连接，所述盒体其内部结构包括：拉紧刀头、回卷抑制架、防护顶壳、轴心定位器、底壳、永磁块，所述拉紧刀头水平固定在回卷抑制架的顶部，所述拉紧刀头通过卡扣固定在防护顶壳内壁的右侧，所述轴心定位器设有两个并且通过划扣固定在底壳的两侧，所述底壳底部的平面凹槽与永磁块相互扣合。

作为本发明的进一步改进，所述拉紧刀头由多变固定架、复合刀体、触点、滑动板、复位簧、导向轮组成，所述多变固定架与复合刀体熔接形成一体结构，所述触点水平安设在滑动板右侧的底部，所述滑动板上表面与复位簧相连接并且右侧的槽位安设在复合刀体的底部，所述导向轮设有两个并且固定在滑动板活动轴的两侧。

作为本发明的进一步改进，所述复合刀体由顶座、一层刀头、二层刀头、凸轮组成，所述顶座水平安设在一层刀头的顶部，所述一层刀头与二层刀头的表面相互嵌套，所述凸轮安设在一层刀头的顶部的活动轴并且表壁与二层刀头上端的触头相接触。

作为本发明的进一步改进，所述回卷抑制架由覆膜板、垫高环、支架、增磨垫、防卡外架组成，所述覆膜板顶部表壁与垫高环底部的两个端头相固定，所述支架顶部与增磨垫胶连接并且与防卡外架紧密扣合形成一体结构。

作为本发明的进一步改进，所述轴心定位器内部设有多个弹簧进行调扭。

作为本发明的进一步改进，所述所述触点安设在拉紧刀头与回卷抑制架之间，且存在2mm宽度的间隙。

作为本发明的进一步改进，所述垫高环固定在刀头的下端靠后的位置。

作为本发明的进一步改进，所述一层刀头与二层刀头刀刃朝向一致。

本发明的有益效果是：

本发明能够使盒体通过底部的永磁块吸附在冰箱的表壁，便于整理，且在进行覆膜的时候内部的保鲜膜需要一定的力度才能够拉出充分利用保鲜膜的延展性使其在隔离的时候能够依靠自身的收缩性能贴合在盘子的表壁，无需通过保鲜膜间的粘粘进行保持密封性，大大减少了浪费，同时刀头处在拉紧的状态下只需要改变角度就能够进行切隔，提高了操作便捷性的同时还能够避免手部不会被刀头所划伤。

综上所述，本发明改进后使保鲜膜在覆膜的时候能充分延展开来对，收缩的过程中与盘体紧密贴合，能够减少保鲜膜浪费的同时保持盘内食物的密封性，并且通过改变角度的方式进行切割大大提高了覆膜的便捷性。

附图说明

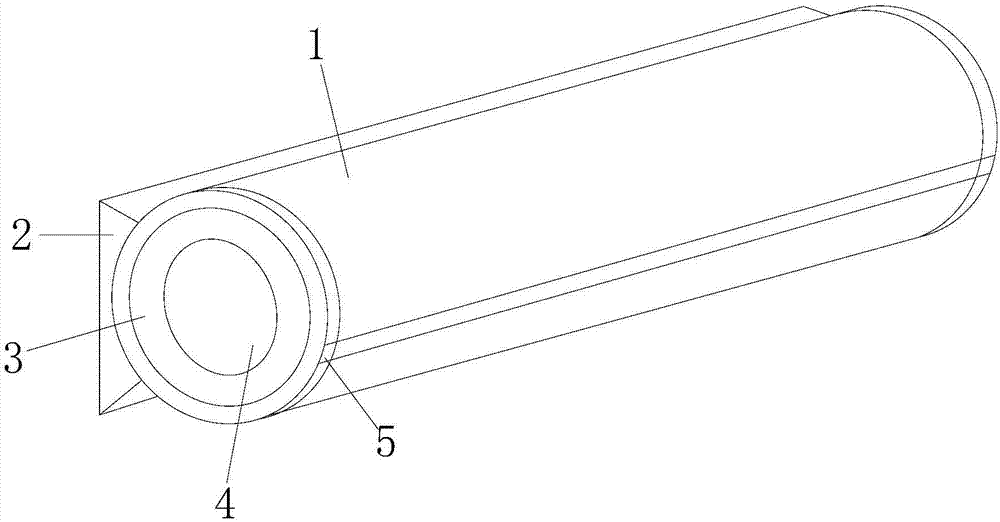

图1为本发明一种通过辅助拉伸节料式的轻便式保鲜膜包装盒的结构示意图。

图2为本发明盒体的侧视结构示意图。

图3为本发明的拉紧刀头的详细结构示意图。

图4为本发明复合刀体的结构示意图。

图5为本发明回卷抑制架的结构示意图。

图6为本发明拉紧刀头立体的结构示意图。

图7为本发明拉紧抑制架的局部立体结构示意图。

图8为本发明盒体的正视结构示意图。

图9为本发明保鲜盒的安装模拟结构示意图。

图中：盒体-1、防护吸盘-2、视窗-3、套壳-4、扣环-5、拉紧刀头-11、回卷抑制架-12、防护顶壳-13、轴心定位器-14、底壳-15、永磁块-16、多变固定架-111、复合刀体-112、触点-113、滑动板-114、复位簧-115、导向轮-116、顶座-1121、一层刀头-1122、二层刀头-1123、凸轮-1124、覆膜板-121、垫高环-122、支架-123、增磨垫-124、防卡外架-125。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，图1～图9示意性的显示了本发明实施方式的盒体的结构，下面结合具体实施方式，进一步阐述本发明。

实施例

如图1-图9所示，本发明提供一种通过辅助拉伸节料式的轻便式保鲜膜包装盒，其结构包括：盒体1、防护吸盘2、视窗3、套壳4、扣环5，所述盒体1的底部嵌套在防护吸盘2的内部，并且边缘处通过胶水密封，所述视窗3中心的凹槽与套壳4中部的凸杆相互扣合，所述套壳4安设在扣环5的左侧表面并且形成一体结构，所述扣环5设有两侧与盒体1两侧的凹槽相连接，所述盒体1其内部结构包括：拉紧刀头11、回卷抑制架12、防护顶壳13、轴心定位器14、底壳15、永磁块16，所述拉紧刀头11水平固定在回卷抑制架12的顶部，所述拉紧刀头11通过卡扣固定在防护顶壳13内壁的右侧，所述轴心定位器14设有两个并且通过划扣固定在底壳15的两侧，所述底壳15底部的平面凹槽与永磁块16相互扣合，上述的防护吸盘2有助于在进行保鲜膜拉紧的过程中与接触面产生较大的吸力，同时减少盒体1底部对接触面的过多摩擦。

作为本发明的进一步改进，所述拉紧刀头11由多变固定架111、复合刀体112、触点113、滑动板114、复位簧115、导向轮116组成，所述多变固定架111与复合刀体112熔接形成一体结构，所述触点113水平安设在滑动板114右侧的底部，所述滑动板114上表面与复位簧115相连接并且右侧的槽位安设在复合刀体112的底部，所述导向轮116设有两个并且固定在滑动板114活动轴的两侧，上述导向轮116将保鲜膜的两端固定住，不妨碍其滑动的同时，使其能够平铺开来方便覆膜。

作为本发明的进一步改进，所述复合刀体112由顶座1121、一层刀头1122、二层刀头1123、凸轮1124组成，所述顶座1121水平安设在一层刀头1122的顶部，所述一层刀头1122与二层刀头1123的表面相互嵌套，所述凸轮1124安设在一层刀头1122的顶部的活动轴并且表壁与二层刀头1123上端的触头相接触。

作为本发明的进一步改进，所述回卷抑制架12由覆膜板121、垫高环122、支架123、增磨垫124、防卡外架125组成，所述覆膜板121顶部表壁与垫高环122底部的两个端头相固定，所述支架123顶部与增磨垫124胶连接并且与防卡外架125紧密扣合形成一体结构，垫高环122将切割后的保鲜膜端头垫起。

作为本发明的进一步改进，所述轴心定位器14内部设有多个弹簧进行调扭，通过对保鲜膜产生阻力的方式使其在进行覆膜的时候能够充分延展开来，提高对边缘咬合的力度，从而提高密封性。

作为本发明的进一步改进，所述触点113安设在拉紧刀头11与回卷抑制架12之间，且存在2mm宽度的间隙，触点113垫高后使拉紧刀头11与回卷抑制架12存在一定的间隙方便保鲜膜进行移动。

作为本发明的进一步改进，所述垫高环122固定在刀头的下端靠后的位置。

作为本发明的进一步改进，所述一层刀头1122与二层刀头1123刀刃朝向一致，两个刀刃通过进行阻隔切割提高切割的成功率。

工作原理：

在使用中保鲜盒通过轴心定位器14嵌套在盒体1内部，通过套壳4两侧的视窗3可以对内部剩余的保鲜膜余量进行观察，并且为了避免盒体1的防护顶壳13与底壳15在使用过程中由于拉紧的力度过大散开，还增加了两个扣环5进行保护。

其中防护吸盘2固定在底壳15底部永磁块16的四周，在永磁块16贴附在光滑表面的时候防护吸盘2产生一定的吸附力，能够有效避免在动作的过程中底壳15过度的摩擦造成冰箱壁的磨损。

盒体1内部对保鲜膜进行切割主要是通过拉紧刀头11与回卷抑制架12进行，保鲜膜从滑动板114经过触点113缝隙穿出，固定在多变固定架111的复合刀体112在上下提拉的过程中会贯穿滑动板114的孔位接触到保鲜膜并且进行切割，同时内部的一层刀头1122与二层刀头1123由于向外提拉的过程中会有一定的转动，顶部的凸轮1124会使一层刀头1122与二层刀头1123错开，提高切割的成功率，当切断后复位簧115使滑动板114回位，导向轮116的保护下切割后的保鲜膜缺口掉落在覆膜板121上，垫高环122使保鲜膜的端头撑起，在二次使用的时候能够更加方便从覆膜板121的位置将保鲜膜取出。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
