技术领域

本发明是一种稻壳卷飞防卡死的除水份设备，属于农产品以及稻米除水份领域。

背景技术

稻米种子在刚开始摘起来的时候会经过烘干，使其中的水分被蒸出，但是现在的农作人员大部分都只是进行螺旋式的搅拌，种子的底部以及其他地方得不到充分的除湿，稻米壳除湿不彻底在保存的时候会发霉，导致粮食的保质期降低；目前技术公用的设备具有以下弊端：

1、在热汽充满的腔室中底部的稻米壳得不到热汽的蒸发，稻壳内包裹的米粒含水，与热汽的接触面积不够，稻壳中的湿气不仅破坏稻壳自身并且会影响到周围的稻壳，影响大米的储存。

2、在转动的时候稻壳会卡进搅拌轴中，甚至其两端的壳头的地方会插入机器的通风空中，使其拖拽转动甚至卡机，容易使设备转速降低。

发明内容

针对现有技术存在的不足，本发明目的是提供一种稻壳卷飞防卡死的除水份设备，以解决在热汽充满的腔室中底部的稻米壳得不到热汽的蒸发，稻壳内包裹的米粒含水，与热汽的接触面积不够，稻壳中的湿气不仅破坏稻壳自身并且会影响到周围的稻壳，影响大米的储存，在转动的时候稻壳会卡进搅拌轴中，甚至其两端的壳头的地方会插入机器的通风空中，使其拖拽转动甚至卡机，容易使设备转速降低的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种稻壳卷飞防卡死的除水份设备，其结构包括移动架、工作箱、拆卸盖板、进料腔、出料箱、封闭壳、扩散装置、铲料斗、连接臂、内环机构，所述进料腔螺纹连接在工作箱上表面的中心，所述拆卸盖板通过合页铰接在工作箱的左侧，所述出料箱水平固定在工作箱的右侧并且电焊在一起，所述移动架设有四个并且通过螺钉固定在工作箱底部的左端与出料箱底部的右端，所述移动架之间互相平行，所述封闭壳胶连接在工作箱内部的左端，所述内环机构垂直固定在封闭壳内部的中心，所述连接臂设有八个并且一端等距均匀的电焊在内环机构的外表面，所述铲料斗设有八个并且分别对应电焊在连接臂的另一端，所述铲料斗、连接臂互相垂直，所述扩散装置设有四个并且镶嵌在封闭壳内部的四个顶角上。

为优化上述技术方案，进一步采取的措施为：

根据一种可实施方式，所述扩散装置设有四个，左下角的扩散装置由一号阻块、接气管、二号阻块、扩散腔、扩板组成，所述一号阻块电焊在封闭壳内部的底部，所述二号阻块电焊在封闭壳内部的左端，所述一号阻块与二号阻块之间嵌有接气管，所述扩散腔垂直固定在接气管的顶部并且紧贴在一号阻块、二号阻块的内侧，所述扩板通过卡扣扣合在扩散腔的右上角，整个装置为类似钻石状，能够紧紧的贴住设备的角落处，一号阻块、二号阻块与扩散腔的无缝焊接能防止稻壳残留在设备的内部，喇叭状的扩散腔能使热风以更广角的角度散出。

根据一种可实施方式，所述扩板由容纳腔、斜棱片、圆台口组成，所述容纳腔插嵌在扩散腔上，所述斜棱片设有两个以上并且成一圈电焊在容纳腔的内侧，所述圆台口设有两个以上并且镶嵌在容纳腔的表面，斜棱片的斜向排列设计以及圆台口从大到小的设计，能使空气的体积被压缩，喷射出的气流更加的有力，斜棱片的叶片斜向下，能防止喷出的稻壳回落进入扩散腔中。

根据一种可实施方式，所述内环机构由连接转轴、环绕球、内嵌孔、通气管组成，所述连接转轴垂直固定在封闭壳内部的中心，所述环绕球环绕在连接转轴的外表面，所述内嵌孔设有两个以上并且嵌在环绕球的内壁，所述通气管设有两个以上并且等距均匀的电焊在环绕球的外表面，所述通气管与内嵌孔一一对应，均匀分布的内嵌孔能对应每个铲料斗、连接臂，将其附着上面的稻壳清理掉，防止拖拽住设备，影响设备的运行速度。

根据一种可实施方式，所述铲料斗为外扩U字型，能将底部的稻壳铲起，将其铲到空中，又不会因为尖锐的地方将稻壳破坏掉。

工作原理：通过进料腔进入工作箱中，进入封闭壳中，通过外接的电机接入连接转轴，带动铲料斗、连接臂，搅动内部的稻壳，再将鼓风机通入环绕球中，通过内嵌孔、通气管输出到铲料斗、连接臂清除稻壳，再将热风机接入接气管中，通过扩散腔往外扩散，再通过容纳腔、斜棱片、圆台口喷出搅起稻壳，从四个方向喷热汽，再配合空中飞舞的稻壳，使稻壳中的水分荡然无存。

有益效果

本发明一种稻壳卷飞防卡死的除水份设备，本发明设置合理，功能性强，具有以下有益效果：

1、通过铲料斗、连接臂的配合动作，能将底部的稻壳铲起，扬起到空中，使其能够接触到热汽，与热汽的接触面积较大。

2、通过接气管将热风机的热空气接入，再通过扩散腔、扩板的扩散作用使其将角落里的稻壳喷出，让整个封闭壳的稻壳与热汽的接触都变得更加的充分。

3、将鼓风机连入环绕球内使其通过内嵌孔喷气，将落在铲料斗、连接臂上的稻壳喷出，防止其阻碍到机组的正常转动，使机组以较为平稳的动作运行。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显：

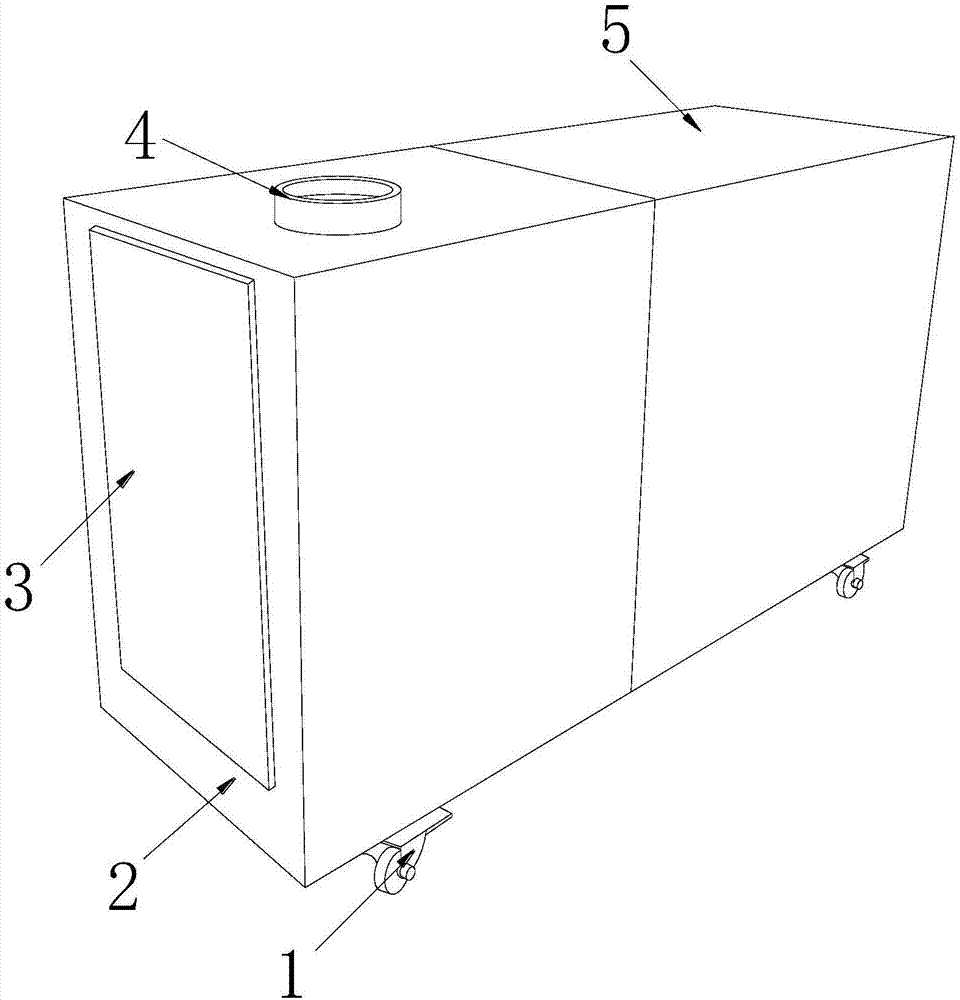

图1为本发明一种稻壳卷飞防卡死的除水份设备的结构示意图。

图2为本发明一种稻壳卷飞防卡死的除水份设备内部的结构示意图。

图3为本发明图2中A结构放大的结构示意图。

图4为本发明扩散装置详细的结构示意图。

图5为本发明扩板详细的结构示意图。

图6为本发明内环机构俯视的结构示意图。

附图标记说明：移动架-1、工作箱-2、拆卸盖板-3、进料腔-4、出料箱-5、封闭壳-6、扩散装置-7、铲料斗-8、连接臂-9、内环机构-10、一号阻块-71、接气管-72、二号阻块-73、扩散腔-74、扩板-75、容纳腔-751、斜棱片-752、圆台口-753、连接转轴-101、环绕球-102、内嵌孔-103、通气管-104。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图2，本发明提供一种稻壳卷飞防卡死的除水份设备：其结构包括移动架1、工作箱2、拆卸盖板3、进料腔4、出料箱5、封闭壳6、扩散装置7、铲料斗8、连接臂9、内环机构10，所述进料腔4螺纹连接在工作箱2上表面的中心，所述拆卸盖板3通过合页铰接在工作箱2的左侧，所述出料箱5水平固定在工作箱2的右侧并且电焊在一起，所述移动架1设有四个并且通过螺钉固定在工作箱2底部的左端与出料箱5底部的右端，所述移动架1之间互相平行，所述封闭壳6胶连接在工作箱2内部的左端，所述内环机构10垂直固定在封闭壳6内部的中心，所述连接臂9设有八个并且一端等距均匀的电焊在内环机构10的外表面，所述铲料斗8设有八个并且分别对应电焊在连接臂9的另一端，所述铲料斗8、连接臂9互相垂直，所述扩散装置7设有四个并且镶嵌在封闭壳6内部的四个顶角上；

请参阅图2-图3，所述扩散装置7设有四个，左下角的扩散装置7由一号阻块71、接气管72、二号阻块73、扩散腔74、扩板75组成，所述一号阻块71电焊在封闭壳6内部的底部，所述二号阻块73电焊在封闭壳6内部的左端，所述一号阻块71与二号阻块73之间嵌有接气管72，所述扩散腔74垂直固定在接气管72的顶部并且紧贴在一号阻块71、二号阻块73的内侧，所述扩板75通过卡扣扣合在扩散腔74的右上角，整个装置为类似钻石状，能够紧紧的贴住设备的角落处，一号阻块71、二号阻块73与扩散腔74的无缝焊接能防止稻壳残留在设备的内部，喇叭状的扩散腔74能使热风以更广角的角度散出；

请参阅图5，所述扩板75由容纳腔751、斜棱片752、圆台口753组成，所述容纳腔751插嵌在扩散腔74上，所述斜棱片752设有两个以上并且成一圈电焊在容纳腔751的内侧，所述圆台口753设有两个以上并且镶嵌在容纳腔751的表面，斜棱片752的斜向排列设计以及圆台口753从大到小的设计，能使空气的体积被压缩，喷射出的气流更加的有力，斜棱片752的叶片斜向下，能防止喷出的稻壳回落进入扩散腔74中；

请参阅图6，所述内环机构10由连接转轴101、环绕球102、内嵌孔103、通气管104组成，所述连接转轴101垂直固定在封闭壳6内部的中心，所述环绕球102环绕在连接转轴101的外表面，所述内嵌孔103设有两个以上并且嵌在环绕球102的内壁，所述通气管104设有两个以上并且等距均匀的电焊在环绕球102的外表面，所述通气管104与内嵌孔103一一对应，均匀分布的内嵌孔103能对应每个铲料斗8、连接臂9，将其附着上面的稻壳清理掉，防止拖拽住设备，影响设备的运行速度；

请参阅图2，所述铲料斗8为外扩U字型，能将底部的稻壳铲起，将其铲到空中，又不会因为尖锐的地方将稻壳破坏掉。

通过进料腔4进入工作箱2中，进入封闭壳6中，通过外接的电机接入连接转轴101，带动铲料斗8、连接臂9，搅动内部的稻壳，再将鼓风机通入环绕球102中，通过内嵌孔103、通气管104输出到铲料斗8、连接臂9清除稻壳，再将热风机接入接气管72中，通过扩散腔74往外扩散，再通过容纳腔751、斜棱片752、圆台口753喷出搅起稻壳，从四个方向喷热汽，再配合空中飞舞的稻壳，使稻壳中的水分荡然无存。

本发明通过上述部件的互相组合，通过铲料斗8、连接臂9的配合动作，能将底部的稻壳铲起，扬起到空中，使其能够接触到热汽，与热汽的接触面积较大，通过接气管72将热风机的热空气接入，再通过扩散腔74、扩板75的扩散作用使其将角落里的稻壳喷出，让整个封闭壳6的稻壳与热汽的接触都变得更加的充分，将鼓风机连入环绕球102内使其通过内嵌孔103喷气，将落在铲料斗8、连接臂9上的稻壳喷出，防止其阻碍到机组的正常转动，使机组以较为平稳的动作运行，以此来解决在热汽充满的腔室中底部的稻米壳得不到热汽的蒸发，稻壳内包裹的米粒含水，与热汽的接触面积不够，稻壳中的湿气不仅破坏稻壳自身并且会影响到周围的稻壳，影响大米的储存，在转动的时候稻壳会卡进搅拌轴中，甚至其两端的壳头的地方会插入机器的通风空中，使其拖拽转动甚至卡机，容易使设备转速降低的问题。

本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
