技术领域

本发明涉及农业领域，具体的是一种切割范围外的侧边交错梳理脱土的油菜收获机。

背景技术

收获机是一体化收割农作物的机械，能够一次性完成收割、脱粒，并将谷粒集中到储藏仓，然后再通过传送带将其输送带运输车上，其中进行收割的收割器，是由成排的割刀贴在地面上进行切割，有效的提高农作物的收获。

但是对于油菜的收获，由于油菜时直根系作物，根系较发达，主根入土深，支、细根多，其植株高大，分支数较多，植株相互交错在一起，在对其收割时，没有在切割器的切割范围内的交错的油菜，容易被连根茎拔出，带出湿土石，而导致湿土1石掉落于割刀间，再继续进行工作时，容易使割刀撞上土石而变形，影响后续的收获作业。

发明内容

针对现有技术存在的不足，本发明目的是提供一种切割范围外的侧边交错梳理脱土的油菜收获机，以解决目前对于油菜的收获，由于油菜时直根系作物，根系较发达，主根入土深，支、细根多，其植株高大，分支数较多，植株相互交错在一起，在对其收割时，没有在切割器的切割范围内的交错的油菜，容易被连根茎拔出，带出湿土石，而导致湿土石掉落于割刀间，再继续进行工作时，容易使割刀撞上土石而变形，影响后续的收获作业的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种切割范围外的侧边交错梳理脱土的油菜收获机，其结构包括：主体、链条、侧挡板、切割底板、主轴、支撑架，所述主体的下方嵌套有链条并且导电连接，所述侧挡板的内侧嵌套于切割底板的外侧，所述切割底板的上方设有主轴，所述主轴的两端嵌套于支撑架的内侧上，所述支撑架的后端扣合于主体的前侧，所述侧挡板包括固定架板、测流梳断器、外壳、动驱器，所述固定架板的下端左表面与外壳的内侧左表面相贴合，所述测流梳断器的下端嵌套于外壳内，所述外壳内设有动驱器，所述动驱器设于固定架板的右下角。

为优化上述技术方案，进一步采取的措施为：

作为优选方式，所述测流梳断器由刀架组、联动簧、交替电磁器、弧形滑轨、冲弹器组成，所述刀架组之间设有联动簧，所述联动簧嵌套于外壳内，所述交替电磁器的左侧设有刀架组，所述冲弹器的上端面与刀架组的下表面相贴合，所述刀架组之间连接有可折叠的架子，能够起到传动作用，有利于做往复运动，提高其连动的性能。

作为优选方式，所述刀架组由主架、刀组、导向器、定压缓器、固定轴组成，所述主架的两侧嵌套有刀组，所述导向器设于主架下端的三分之一处，所述定压缓器内端嵌套于主架，所述固定轴贯穿于主架的下端，所述导向器的中间两侧分别设有滑轮，使其移动时减小摩擦力。

作为优选方式，所述刀组由刀体、刀尖头组成，所述刀体的下端与刀尖头为一体化结构，所述刀体与刀尖头上分别贯穿有气孔，气孔中能够通处高压气体，将其外表面所残留的枝条吹出，避免影响其切断的能力。

作为优选方式，所述冲弹器由左折叠板、阻力板、蓄压杆、右折叠板、套筒组成，所述左折叠板与右折叠板之间嵌套有套筒，所述阻力板与蓄压杆的上端为一体化结构，所述蓄压杆的下端嵌套于套筒的上方，所述阻力板能够起到阻碍蓄压杆向上推出的作用，使其在伸出时，被向内挤压蓄力。

有益效果

本发明一种切割范围外的侧边交错梳理脱土的油菜收获机，在进行收获油菜时，驱动切割底板开始切割，通过链条的传动，使其向前开始对油菜进行切割，当切割底板切割正前方的油菜时，其侧边交错在一起的油菜被连根带起时，其根茎落进侧挡板的固定架板与测流梳断器之间，此时在交替电磁器的作用下，使其产生相斥的电磁力，将主架向斜上方推动，使其带动导向器沿着轨道移动，带动刀组相切，切断交错的植株，冲弹器的左折叠板与右折叠板便在起作用下沿着弧形滑轨折叠起来，当交替电磁器电流相反时产生相反的电磁，形成吸引力时，使刀架组充分展开，在展开时，能够将没有切断的植株梳理开，避免缠绕一起，同时在定压缓器与阻力板相互作用下，使蓄压杆被下压至移动程度时，定压缓器变形向上弯曲，松开蓄压杆，使其瞬间形成冲击，将上方所残留的枝条和土石振出，此时动驱器所产生的高压气体通过刀架组，经刀组喷出气体，将其表面所残留的小部分枝条吹出，避免影响切断的能力，一直往复动作时，便能够避免土石掉落于割刀上，提高油菜的收获效率。

产生的有益效果是：在刀架组的作用下，能够使交错的油菜的切断和梳理开，避免缠绕成团，在刀组上的通孔处能够喷出气体，将残留的枝条喷出，避免阻碍切断，在冲弹器与刀架组相互配合时，能够使其进行蓄力，蓄力至一定程度后产生瞬间冲击，能够将切断的枝条与土石振出，避免残留和阻碍切断装置，提高切断的流畅性能，有效的避免土石落入切割底板上。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显：

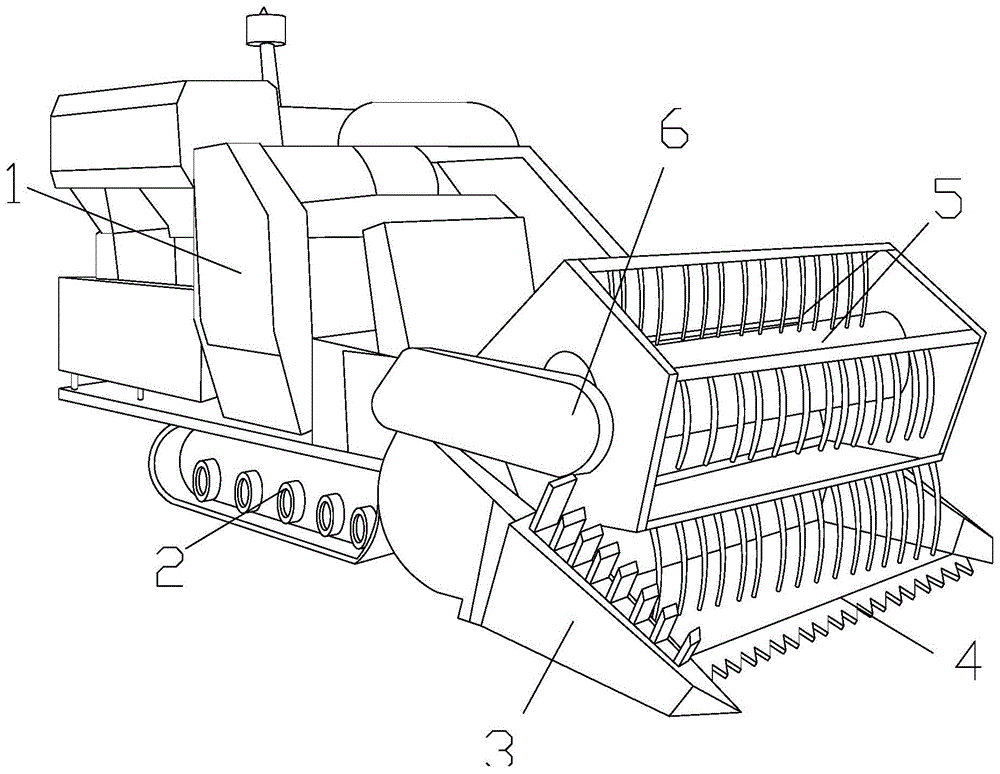

图1为本发明一种切割范围外的侧边交错梳理脱土的油菜收获机的结构示意图。

图2为本发明侧挡板的立体内部结构示意图。

图3为本发明测流梳断器的正剖详细结构示意图。

图4为本发明刀架组的详细结构示意图。

图5为本发明图4的A放大结构示意图。

图6为本发明冲弹器的详细结构示意图。

附图标记说明：主体-1、链条-2、侧挡板-3、切割底板-4、主轴-5、支撑架-6、固定架板-31、测流梳断器-32、外壳-33、动驱器-34、刀架组-321、联动簧-322、交替电磁器-323、弧形滑轨-324、冲弹器-325、主架-3211、刀组-3212、导向器-3213、定压缓器-3214、固定轴-3215、刀体-32121、刀尖头-32122、左折叠板-3251、阻力板-3252、蓄压杆-3253、右折叠板-3254、套筒-3255。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图6，本发明提供一种切割范围外的侧边交错梳理脱土的油菜收获机：其结构包括：主体1、链条2、侧挡板3、切割底板4、主轴5、支撑架6，所述主体1的下方嵌套有链条2并且导电连接，所述侧挡板3的内侧嵌套于切割底板4的外侧，所述切割底板4的上方设有主轴5，所述主轴5的两端嵌套于支撑架6的内侧上，所述支撑架6的后端扣合于主体1的前侧；

所述侧挡板3包括固定架板31、测流梳断器32、外壳33、动驱器34；

所述固定架板31的下端左表面与外壳33的内侧左表面相贴合，所述测流梳断器32的下端嵌套于外壳33内，所述外壳33内设有动驱器34，所述动驱器34设于固定架板31的右下角。

作为优选方式，所述测流梳断器32由刀架组321、联动簧322、交替电磁器323、弧形滑轨324、冲弹器325组成，所述刀架组321之间设有联动簧322，所述联动簧322嵌套于外壳33内，所述交替电磁器323的左侧设有刀架组321，所述冲弹器325的上端面与刀架组321的下表面相贴合，所述刀架组321之间连接有可折叠的架子，能够起到传动作用，有利于做往复运动，提高其连动的性能，并且在其往复运动时，能够将交错在一起的植株梳理开，避免掺杂过多的植株，而卡住装置，所述交替电磁器323的本身能够使电流正反方向交替，其交替的时间为一秒，电流方向相反时，便能够使其产生方向相反的电磁力，在其左侧设有固定方向的永磁铁，能够往复吸引与排斥。

作为优选方式，所述刀架组321由主架3211、刀组3212、导向器3213、定压缓器3214、固定轴3215组成，所述主架3211的两侧嵌套有刀组3212，所述导向器3213设于主架3211下端的三分之一处，所述定压缓器3214内端嵌套于主架3211，所述固定轴3215贯穿于主架3211的下端，所述导向器3213的中间两侧分别设有滑轮，使其移动时减小摩擦力，提高移动性能，增加移动的联动性能，避免移动时出现卡顿的现象，其压力传动相对较好，所述定压缓器3214其在无压力的状态下为向下弯曲的铁板，其本身具有一定的弹性，当达到一定压力时，便向上弯曲。

作为优选方式，所述刀组3212由刀体32121、刀尖头32122组成，所述刀体32121的下端与刀尖头32122为一体化结构，所述刀体32121与刀尖头32122上分别贯穿有气孔，气孔中能够通处高压气体，将其外表面所残留的枝条吹出，避免影响其切断的能力。

作为优选方式，所述冲弹器325由左折叠板3251、阻力板3252、蓄压杆3253、右折叠板3254、套筒3255组成，所述左折叠板3251与右折叠板3254之间嵌套有套筒3255，所述阻力板3252与蓄压杆3253的上端为一体化结构，所述蓄压杆3253的下端嵌套于套筒3255的上方，所述阻力板3252能够起到阻碍蓄压杆3253向上推出的作用，使其在伸出时，被向内挤压蓄力，蓄力直到一定程度后，便向外释放，使其瞬间产生冲击力，将上方残留下来的植株冲掉，避免堆积过多。

作为优选方式，所述动驱器34能够在外壳33与地面做相对运动时，使其内部的驱风扇叶转动起来，使其内部产生高气压的气体，该气体通过气管通入刀架组321内，进行工作。

使用原理：在进行收获油菜时，驱动切割底板4开始切割，通过链条2的传动，使其向前开始对油菜进行切割，当切割底板4切割正前方的油菜时，其侧边交错在一起的油菜被连根带起时，其根茎落进侧挡板3的固定架板31与测流梳断器32之间，此时在交替电磁器323的作用下，使其产生相斥的电磁力，将主架3211向斜上方推动，使其带动导向器3213沿着轨道移动，带动刀组3212相切，切断交错的植株，冲弹器325的左折叠板3251与右折叠板3254便在起作用下沿着弧形滑轨324折叠起来，当交替电磁器323电流相反时产生相反的电磁，形成吸引力时，使刀架组321充分展开，在展开时，能够将没有切断的植株梳理开，避免缠绕一起，同时在定压缓器3214与阻力板3252相互作用下，使蓄压杆3253被下压至移动程度时，定压缓器3214变形向上弯曲，松开蓄压杆3253，使其瞬间形成冲击，将上方所残留的枝条和土石振出，此时动驱器34所产生的高压气体通过刀架组321，经刀组3212喷出气体，将其表面所残留的小部分枝条吹出，避免影响切断的能力，一直往复动作时，便能够避免土石掉落于割刀上，提高油菜的收获效率。

本发明通过上述部件的互相组合，产生的有益效果是在刀架组321的作用下，能够使交错的油菜的切断和梳理开，避免缠绕成团，在刀组3212上的通孔处能够喷出气体，将残留的枝条喷出，避免阻碍切断，在冲弹器325与刀架组321相互配合时，能够使其进行蓄力，蓄力至一定程度后产生瞬间冲击，能够将切断的枝条与土石振出，避免残留和阻碍切断装置，提高切断的流畅性能，有效的避免土石落入切割底板4上。

本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
