技术领域

本发明涉及电源开关技术领域，具体为一种用于室内的自动开关。

背景技术

开关的词语解释为开启和关闭，它还是指一个可以使电路开路、使电流中断或使其流到其他电路的电子元件，最常见的开关是让人操作的机电设备，其中有一个或数个电子接点。接点的“闭合”表示电子接点导通，允许电流流过；开关的“开路”表示电子接点不导通形成开路，不允许电流流过。

随着社会的不断发展，任何电器或者电路结构，均需要开关进行控制，而家庭电源中，电灯也需要开关进行控制，但是随着社会的不断发展，人们的健康处于亚健康状态，人们休息时间较短，在睡眠时间很容易忘记关灯，使得电灯一晚上一直开着，大大的浪费了电，因此我们提出一种自动开关设定时间自动关闭电灯。

发明内容

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种用于室内的自动开关，具备自动关灯等优点，解决了常见的开关需要手动进行操作来关闭电源，容易忘记关灯，而浪费了电的问题。

（二）技术方案

为实现上述自动关灯的目的，本发明提供如下技术方案：一种用于室内的自动开关，包括固定板，所述固定板的侧面固定安装有盒体，所述盒体的内部固定安装有绝缘板，所述绝缘板的顶端固定安装有电池板，所述电池板的上方固定安装有位于盒体顶部的盖子，所述绝缘板的底部固定安装有接线管，且接线管的顶端与电池板的一端固定连接，所述接线管的底端与电子板的一端固定连接，所述子板固定安装在钟表的侧面，所述钟表固定套装盒体内腔的侧面且位于绝缘板的下方，所述钟表内腔的底端固定安装有定位板，所述定位板上活动套装有通电块，所述通电块的侧面固定套装有铝片，所述通电块的左右两侧均固定安装有位于定位板内部的第一芯片和第二芯片，所述第一芯片和第二芯片均与通电块上的铝片活动连接，所述定位板的底端固定连接有第一接线，所述第一接线与第一芯片固定连接，所述定位板的侧面固定连接有第二接线，所述第二接线与第二芯片固定连接，所述第一接线和第二接线的另一端均与电路板固定连接，所述电路板固定安装在盒体的内壁且远离钟表的一侧，所述盒体的底端活动套装有移动块。

优选的，所述移动块的顶端固定安装有位于第一接线和第二接线侧面的定位杆，且定位杆为铝杆。

优选的，所述第一接线和第二接线与电路板形成回路，且第一接线和第二接线之间不接触。

优选的，所述通电块远离铝片的一侧固定安装有磁铁。

优选的，所述钟表内设置有时针，且时针为铁杆，所述钟表靠近盒体内壁的一侧为镂空槽。

（三）有益效果

与现有技术相比，本发明提供了一种用于室内的自动开关，具备以下有益效果：

1、该用于室内的自动开关，通过设置在盒体内的电池板存放电池，使得钟表内的时针转动，当时针转动至定位板处，活动套装在定位板上的通电块会吸附在时针上，使得第一芯片与第二芯片断开电流，从而完成关闭电源的作用，提高了开关的实用性，大大节省了使用电。

2、该用于室内的自动开关，通过移动设置在盒体底端的移动块，使得移动块顶端的定位杆与第一接线和第二接线形成回路，完成通电，便于正常情况的手动操作开关来关闭电源，从而提高了开关的实用性。

附图说明

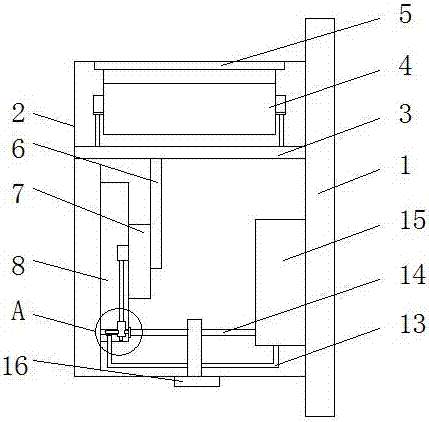

图1为本发明结构示意图；

图2为本发明结构图1的A处局部放大示意图；

图3为本发明结构图1的侧视示意图。

图中：1固定板、2盒体、3绝缘板、4电池板、5盖子、6接线管、7电子板、8钟表、9定位板、10通电块、11第一芯片、12第二芯片、13第一接线、14第二接线、15电路板、16移动块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种用于室内的自动开关，包括固定板1，固定板1的侧面固定安装有盒体2，盒体2的内部固定安装有绝缘板3，绝缘板3的顶端固定安装有电池板4，电池板4的上方固定安装有位于盒体2顶部的盖子5，绝缘板3的底部固定安装有接线管6，且接线管6的顶端与电池板4的一端固定连接，接线管6的底端与电子板7的一端固定连接，子板7固定安装在钟表8的侧面，钟表8内设置有时针，且时针为铁杆，钟表8靠近盒体2内壁的一侧为镂空槽，便于拨动时针设定关闭开关的时间，钟表8固定套装盒体2内腔的侧面且位于绝缘板3的下方，钟表8内腔的底端固定安装有定位板9，定位板9上活动套装有通电块10，通电块10远离铝片的一侧固定安装有磁铁，便于时针与通电块10吸附，使得第一芯片11和第二芯片12断开形成短路关闭开关，通电块10的侧面固定套装有铝片，通电块10的左右两侧均固定安装有位于定位板9内部的第一芯片11和第二芯片12，第一芯片11和第二芯片12均与通电块10上的铝片活动连接，定位板9的底端固定连接有第一接线13，第一接线13与第一芯片11固定连接，定位板9的侧面固定连接有第二接线14，第二接线14与第二芯片12固定连接，第一接线13和第二接线14的另一端均与电路板15固定连接，第一接线13和第二接线14与电路板15形成回路，且第一接线13和第二接线14之间不接触，避免短路，电路板15固定安装在盒体2的内壁且远离钟表8的一侧，盒体2的底端活动套装有移动块16，移动块16的顶端固定安装有位于第一接线13和第二接线14侧面的定位杆，且定位杆为铝杆，便于连接第一接线13和第二接线14形成回路打开开关。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，将钟表8的时针逆时针拨动至设定的时间，当钟表8的时针转动至定位板9处时，将通电块10吸附并带走，使得第一芯片11与第二芯片12断开连接，形成短路关闭电灯；盒体2内的电子板7为使得钟表8正常转动的电子板，电路板15为正常的开关连接板，电池板4为提供钟表8转动的电池回路板。

综上所述，该用于室内的自动开关，通过设置在盒体2内的电池板4存放电池，使得钟表8内的时针转动，当时针转动至定位板9处，活动套装在定位板9上的通电块10会吸附在时针上，使得第一芯片11与第二芯片12断开电流，从而完成关闭电源的作用，提高了开关的实用性，大大节省了使用电；通过移动设置在盒体2底端的移动块16，使得移动块16顶端的定位杆与第一接线13和第二接线14形成回路，完成通电，便于正常情况的手动操作开关来关闭电源，从而提高了开关的实用性；解决了常见的开关需要手动进行操作来关闭电源，容易忘记关灯，而浪费了电的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
