技术领域

本发明涉及一种疏通装置，尤其涉及一种天然气管道铺设用用于街道的管沟疏通装置。

背景技术

天然气管道是指将天然气(包括油田生产的伴生气)从开采地或处理厂输送到城市配气中心或工业企业用户的管道，又称输气管道。利用天然气管道输送天然气，是陆地上大量输送天然气的唯一方式。在世界管道总长中，天然气管道约占一半。

天然气在开采后需要应用到各家各户，就需要专门的天然气管道，并且将管道铺设进行传输天然气，铺设天然气管道需要对街道挖掘管沟，但是在街道中挖掘管沟有些地方仍需要人工挖掘，人工疏通管沟需要消耗大量的人力物力，并且疏通的速度不快，若不能及时将管沟疏通好再将天然气管道进行及时的铺设，会对居民和行人造成不便。

因此亟需研发一种不需要人工疏通管沟，并且可以对疏通的管沟及时除尘的天然气管道铺设用用于街道的管沟疏通装置，来克服现有技术中仍然需要人工疏通管沟，并且在疏通管沟的时候不能及时除尘的缺点。

发明内容

(1)要解决的技术问题

本发明为了克服现有技术中仍然需要人工疏通管沟，并且在疏通管沟的时候不能及时除尘的缺点，本发明要解决的技术问题是提供一种不需要人工疏通管沟，并且可以对疏通的管沟及时除尘的天然气管道铺设用用于街道的管沟疏通装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种天然气管道铺设用用于街道的管沟疏通装置，包括有小车、挡块、挖掘机构和驱动机构，小车底部右侧开有滑槽，滑槽上设有挡块，滑槽与挡块配合，小车右部设有挖掘机构，小车左部上方设有驱动机构，驱动机构与挖掘机构相互配合。

优选地，挖掘机构包括有安装块、摆动杆、连接杆、铁锹、卡杆和橡胶球，小车顶部右侧连接有安装块，安装块底部转动式连接有摆动杆，摆动杆下部左侧开有圆形凹槽，摆动杆底部转动式连接有连接杆，连接杆底部连接有铁锹，连接杆上部左侧转动式连接有卡杆，卡杆顶部连接有橡胶球，橡胶球与圆形凹槽配合。

优选地，驱动机构包括有电机、大皮带轮、第一滚动轴承座、第一转杆、小皮带轮和平皮带，小车上部左侧连接有电机，电机的输出轴后端偏心连接有大皮带轮，摆动杆下部前壁连接有第一滚动轴承座，第一滚动轴承座上连接有第一转杆，第一转杆前部连接有小皮带轮，大皮带轮与小皮带轮之间连接有平皮带，平皮带与大皮带轮和小皮带轮配合。

优选地，还包括有滑轨、滑块、第二滚动轴承座、第二转杆、绕线轮和第一钢丝绳，小车顶部偏右侧与小车左壁上部均连接有滑轨，滑轨上均滑动式连接有滑块，滑轨与滑块配合，右侧滑块的右部与安装块连接，安装块与小车顶部接触，右部滑块的左侧与左部滑块的右侧均与电机连接，小车顶部中部连接有第二滚动轴承座，第二滚动轴承座上连接有第二转杆，第二转杆右端连接有绕线轮，绕线轮上绕有第一钢丝绳，第一钢丝绳穿过小车顶部，第一钢丝绳末端与滑块顶部连接。

优选地，还包括有支杆、插杆和转块，摆动杆下部右侧与连接杆上部右侧均连接有支杆，支杆上均开有通孔，上下两侧的通孔内设有插杆，插杆下部通过螺纹连接的方式连接有转块，插杆下部设有与转块配合的外螺纹。

优选地，还包括有缸体、气缸、活塞、水箱、进水管、出水管、单向阀和喷雾头，摆动杆右侧中部连接有缸体，缸体上部连接有气缸，气缸底端连接有活塞，活塞位于缸体内，活塞与缸体的内壁接触，缸体与缸体配合，小车顶部右侧放置有水箱，水箱右侧下方与缸体右侧下部之间连接有进水管，缸体底部右侧连接有出水管，进水管与出水管内均设有单向阀，出水管底端连接有喷雾头。

优选地，还包括有固定杆、第二钢丝绳、挂环和挂杆，摆动杆左侧下部连接有挂杆，连接杆左侧中部连接有固定杆，连接杆的左侧下部连接有第二钢丝绳，第二钢丝绳绕在固定杆上，第二钢丝绳末端连接有挂环，挂环与挂杆配合。

工作原理：需要对街道进行管沟疏通时，把小车移动至需要疏通管沟的地方，将挖掘机构安装好，再启动驱动机构，驱动机构带动挖掘机构不断地挖土，一个地方挖掘好后，将小车逐渐移动至下一个需要挖土的地方，如此缓慢移动小车，可以逐渐实现对管沟的疏通，当挖掘好后，关闭驱动机构，将挖掘机构部分松开，挡块可以对挖掘机构起放置的作用，从而方便小车的移动。

因为挖掘机构包括有安装块、摆动杆、连接杆、铁锹、卡杆和橡胶球，小车顶部右侧连接有安装块，安装块底部转动式连接有摆动杆，摆动杆下部左侧开有圆形凹槽，摆动杆底部转动式连接有连接杆，连接杆底部连接有铁锹，连接杆上部左侧转动式连接有卡杆，卡杆顶部连接有橡胶球，橡胶球与圆形凹槽配合。在挖掘前，将连接杆从挡块上转下，使得连接杆和摆动杆位于一条直线上，再将卡杆向上转动，使得橡胶球卡入圆形凹槽内，从而将连接杆固定住，通过启动驱动机构，可以通过摆动杆转动带动铁锹不断地挖土，挖土结束后，将橡胶球离开圆形凹槽内，将连接杆向左转动，将挡块拉出，即可将铁锹放置在挡块上。如此不需要人工挖土，节省了人力物力，提高了挖土的工作效率。

因为驱动机构包括有电机、大皮带轮、第一滚动轴承座、第一转杆、小皮带轮和平皮带，小车上部左侧连接有电机，电机的输出轴后端偏心连接有大皮带轮，摆动杆下部前壁连接有第一滚动轴承座，第一滚动轴承座上连接有第一转杆，第一转杆前部连接有小皮带轮，大皮带轮与小皮带轮之间连接有平皮带，平皮带与大皮带轮和小皮带轮配合。挖掘机构安装好后，启动电机，电机带动大皮带轮转动，由于平皮带与大皮带轮和小皮带轮配合，大皮带轮带动平皮带转动，平皮带带动小皮带轮转动，由于大皮带轮是偏心连接，大皮带轮不断地转动带动摆动杆不断地摆动，从而带动挖掘机构不断地挖土，挖土结束后，停止电机即可。

因为还包括有滑轨、滑块、第二滚动轴承座、第二转杆、绕线轮和第一钢丝绳，小车顶部偏右侧与小车左壁上部均连接有滑轨，滑轨上均滑动式连接有滑块，滑轨与滑块配合，右侧滑块的右部与安装块连接，安装块与小车顶部接触，右部滑块的左侧与左部滑块的右侧均与电机连接，小车顶部中部连接有第二滚动轴承座，第二滚动轴承座上连接有第二转杆，第二转杆右端连接有绕线轮，绕线轮上绕有第一钢丝绳，第一钢丝绳穿过小车顶部，第一钢丝绳末端与滑块顶部连接。在挖土不断进行时，顺时针转动第二转杆，第二转杆带动绕线轮顺时针转动，绕线轮放拉第一钢丝绳，在重力的作用下，滑块带动驱动机构和挖掘机构向下移动，从而能够对管沟更好地进行挖土疏通，疏通结束后，逆时针转动第二转杆，第二转杆带动绕线轮逆时针转动，绕线轮收拉第一钢丝绳，第一钢丝绳通过滑块带动驱动机构和挖掘机构恢复至原位固定即可，如此可以调节挖掘机构的高度，从而对管沟更好的疏通。

因为还包括有支杆、插杆和转块，摆动杆下部右侧与连接杆上部右侧均连接有支杆，支杆上均开有通孔，上下两侧的通孔内设有插杆，插杆下部通过螺纹连接的方式连接有转块，插杆下部设有与转块配合的外螺纹。当橡胶球卡入圆形凹槽内后，此时上下两侧的通孔位于同一竖直线上，将插杆插入通孔内，将转块旋入插杆的下部，即可在挖土的时候进一步将连接杆固定。

因为还包括有缸体、气缸、活塞、水箱、进水管、出水管、单向阀和喷雾头，摆动杆右侧中部连接有缸体，缸体上部连接有气缸，气缸底端连接有活塞，活塞位于缸体内，活塞与缸体的内壁接触，缸体与缸体配合，小车顶部右侧放置有水箱，水箱右侧下方与缸体右侧下部之间连接有进水管，缸体底部右侧连接有出水管，进水管与出水管内均设有单向阀，出水管底端连接有喷雾头。在进行挖土时，启动气缸，气缸带动活塞不断地上下移动，在压强的作用下，水箱内的水不断地从进水管进入缸体内，缸体内的水从出水管通过喷雾头喷出，不要挖土时，停止气缸即可，如此可以对挖土的地方进行喷雾除尘，防止在挖土的时候有太多的灰尘而影响空气质量。

因为还包括有固定杆、第二钢丝绳、挂环和挂杆，摆动杆左侧下部连接有挂杆，连接杆左侧中部连接有固定杆，连接杆的左侧下部连接有第二钢丝绳，第二钢丝绳绕在固定杆上，第二钢丝绳末端连接有挂环，挂环与挂杆配合。在挖掘结束后，将第二钢丝绳从固定杆上松开，通过挂环将连接杆拉起，将挂环挂在挂杆上，从而在未挖土的时候进一步将连接杆固定住。

(3)有益效果

本发明设置了一种天然气管道铺设用用于街道的管沟疏通装置，设置了挖掘机构和驱动机构，不需要人工挖土，节省了人力物力，提高了挖土的工作效率，设置了滑轨和滑块，可以调节挖掘机构的高度，从而对管沟更好的疏通，设置了插杆和转块，在挖土的时候进一步将连接杆固定，设置了喷雾头，对挖土的地方进行喷雾除尘，防止在挖土的时候有太多的灰尘而影响空气质量，设置了挂环和挂杆，在未挖土的时候进一步将连接杆固定住。

附图说明

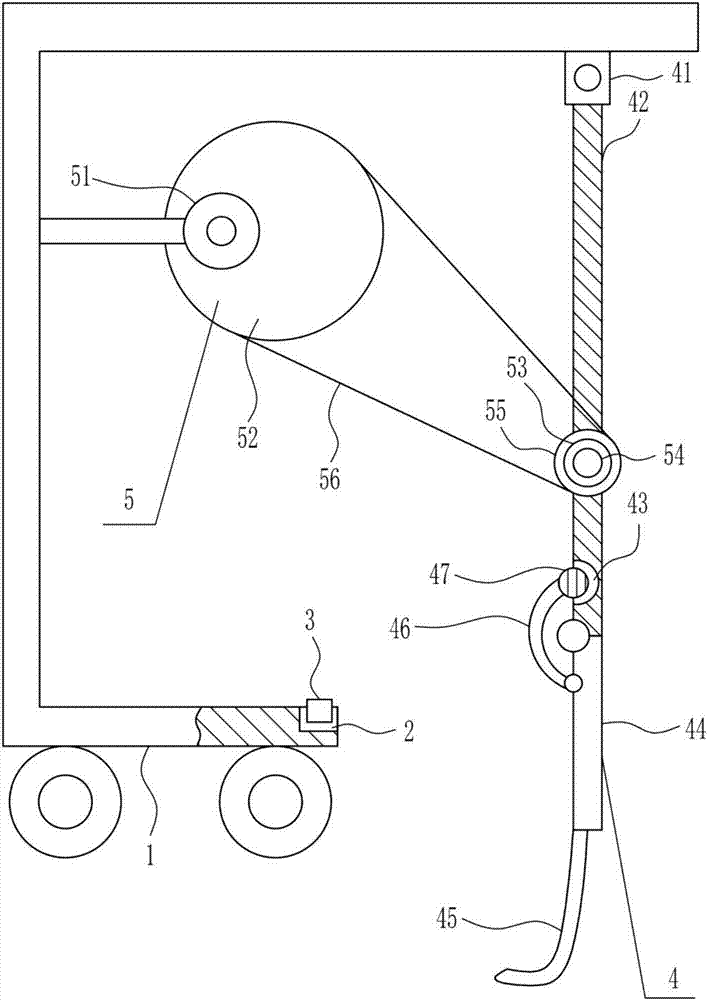

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

图4为本发明的第四主视结构示意图。

图5为本发明的第五种主视结构示意图。

附图中的标记为：1-小车，2-滑槽，3-挡块，4-挖掘机构，41-安装块，42-摆动杆，43-圆形凹槽，44-连接杆，45-铁锹，46-卡杆，47-橡胶球，5-驱动机构，51-电机，52-大皮带轮，53-第一滚动轴承座，54-第一转杆，55-小皮带轮，56-平皮带，6-滑轨，7-滑块，8-第二滚动轴承座，9-第二转杆，10-绕线轮，11-第一钢丝绳，12-支杆，13-通孔，14-插杆，15-转块，16-缸体，17-气缸，18-活塞，19-水箱，20-进水管，21-出水管，22-单向阀，23-喷雾头，24-固定杆，25-第二钢丝绳，26-挂环，27-挂杆。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种天然气管道铺设用用于街道的管沟疏通装置，如图1-5所示，包括有小车1、挡块3、挖掘机构4和驱动机构5，小车1底部右侧开有滑槽2，滑槽2上设有挡块3，滑槽2与挡块3配合，小车1右部设有挖掘机构4，小车1左部上方设有驱动机构5，驱动机构5与挖掘机构4相互配合。

实施例2

一种天然气管道铺设用用于街道的管沟疏通装置，如图1-5所示，包括有小车1、挡块3、挖掘机构4和驱动机构5，小车1底部右侧开有滑槽2，滑槽2上设有挡块3，滑槽2与挡块3配合，小车1右部设有挖掘机构4，小车1左部上方设有驱动机构5，驱动机构5与挖掘机构4相互配合。

挖掘机构4包括有安装块41、摆动杆42、连接杆44、铁锹45、卡杆46和橡胶球47，小车1顶部右侧连接有安装块41，安装块41底部转动式连接有摆动杆42，摆动杆42下部左侧开有圆形凹槽43，摆动杆42底部转动式连接有连接杆44，连接杆44底部连接有铁锹45，连接杆44上部左侧转动式连接有卡杆46，卡杆46顶部连接有橡胶球47，橡胶球47与圆形凹槽43配合。

实施例3

一种天然气管道铺设用用于街道的管沟疏通装置，如图1-5所示，包括有小车1、挡块3、挖掘机构4和驱动机构5，小车1底部右侧开有滑槽2，滑槽2上设有挡块3，滑槽2与挡块3配合，小车1右部设有挖掘机构4，小车1左部上方设有驱动机构5，驱动机构5与挖掘机构4相互配合。

挖掘机构4包括有安装块41、摆动杆42、连接杆44、铁锹45、卡杆46和橡胶球47，小车1顶部右侧连接有安装块41，安装块41底部转动式连接有摆动杆42，摆动杆42下部左侧开有圆形凹槽43，摆动杆42底部转动式连接有连接杆44，连接杆44底部连接有铁锹45，连接杆44上部左侧转动式连接有卡杆46，卡杆46顶部连接有橡胶球47，橡胶球47与圆形凹槽43配合。

驱动机构5包括有电机51、大皮带轮52、第一滚动轴承座53、第一转杆54、小皮带轮55和平皮带56，小车1上部左侧连接有电机51，电机51的输出轴后端偏心连接有大皮带轮52，摆动杆42下部前壁连接有第一滚动轴承座53，第一滚动轴承座53上连接有第一转杆54，第一转杆54前部连接有小皮带轮55，大皮带轮52与小皮带轮55之间连接有平皮带56，平皮带56与大皮带轮52和小皮带轮55配合。

实施例4

一种天然气管道铺设用用于街道的管沟疏通装置，如图1-5所示，包括有小车1、挡块3、挖掘机构4和驱动机构5，小车1底部右侧开有滑槽2，滑槽2上设有挡块3，滑槽2与挡块3配合，小车1右部设有挖掘机构4，小车1左部上方设有驱动机构5，驱动机构5与挖掘机构4相互配合。

挖掘机构4包括有安装块41、摆动杆42、连接杆44、铁锹45、卡杆46和橡胶球47，小车1顶部右侧连接有安装块41，安装块41底部转动式连接有摆动杆42，摆动杆42下部左侧开有圆形凹槽43，摆动杆42底部转动式连接有连接杆44，连接杆44底部连接有铁锹45，连接杆44上部左侧转动式连接有卡杆46，卡杆46顶部连接有橡胶球47，橡胶球47与圆形凹槽43配合。

驱动机构5包括有电机51、大皮带轮52、第一滚动轴承座53、第一转杆54、小皮带轮55和平皮带56，小车1上部左侧连接有电机51，电机51的输出轴后端偏心连接有大皮带轮52，摆动杆42下部前壁连接有第一滚动轴承座53，第一滚动轴承座53上连接有第一转杆54，第一转杆54前部连接有小皮带轮55，大皮带轮52与小皮带轮55之间连接有平皮带56，平皮带56与大皮带轮52和小皮带轮55配合。

还包括有滑轨6、滑块7、第二滚动轴承座8、第二转杆9、绕线轮10和第一钢丝绳11，小车1顶部偏右侧与小车1左壁上部均连接有滑轨6，滑轨6上均滑动式连接有滑块7，滑轨6与滑块7配合，右侧滑块7的右部与安装块41连接，安装块41与小车1顶部接触，右部滑块7的左侧与左部滑块7的右侧均与电机51连接，小车1顶部中部连接有第二滚动轴承座8，第二滚动轴承座8上连接有第二转杆9，第二转杆9右端连接有绕线轮10，绕线轮10上绕有第一钢丝绳11，第一钢丝绳11穿过小车1顶部，第一钢丝绳11末端与滑块7顶部连接。

还包括有支杆12、插杆14和转块15，摆动杆42下部右侧与连接杆44上部右侧均连接有支杆12，支杆12上均开有通孔13，上下两侧的通孔13内设有插杆14，插杆14下部通过螺纹连接的方式连接有转块15，插杆14下部设有与转块15配合的外螺纹。

还包括有缸体16、气缸17、活塞18、水箱19、进水管20、出水管21、单向阀22和喷雾头23，摆动杆42右侧中部连接有缸体16，缸体16上部连接有气缸17，气缸17底端连接有活塞18，活塞18位于缸体16内，活塞18与缸体16的内壁接触，缸体16与缸体16配合，小车1顶部右侧放置有水箱19，水箱19右侧下方与缸体16右侧下部之间连接有进水管20，缸体16底部右侧连接有出水管21，进水管20与出水管21内均设有单向阀22，出水管21底端连接有喷雾头23。

还包括有固定杆24、第二钢丝绳25、挂环26和挂杆27，摆动杆42左侧下部连接有挂杆27，连接杆44左侧中部连接有固定杆24，连接杆44的左侧下部连接有第二钢丝绳25，第二钢丝绳25绕在固定杆24上，第二钢丝绳25末端连接有挂环26，挂环26与挂杆27配合。

工作原理：需要对街道进行管沟疏通时，把小车1移动至需要疏通管沟的地方，将挖掘机构4安装好，再启动驱动机构5，驱动机构5带动挖掘机构4不断地挖土，一个地方挖掘好后，将小车1逐渐移动至下一个需要挖土的地方，如此缓慢移动小车1，可以逐渐实现对管沟的疏通，当挖掘好后，关闭驱动机构5，将挖掘机构4部分松开，挡块3可以对挖掘机构4起放置的作用，从而方便小车1的移动。

因为挖掘机构4包括有安装块41、摆动杆42、连接杆44、铁锹45、卡杆46和橡胶球47，小车1顶部右侧连接有安装块41，安装块41底部转动式连接有摆动杆42，摆动杆42下部左侧开有圆形凹槽43，摆动杆42底部转动式连接有连接杆44，连接杆44底部连接有铁锹45，连接杆44上部左侧转动式连接有卡杆46，卡杆46顶部连接有橡胶球47，橡胶球47与圆形凹槽43配合。在挖掘前，将连接杆44从挡块3上转下，使得连接杆44和摆动杆42位于一条直线上，再将卡杆46向上转动，使得橡胶球47卡入圆形凹槽43内，从而将连接杆44固定住，通过启动驱动机构5，可以通过摆动杆42转动带动铁锹45不断地挖土，挖土结束后，将橡胶球47离开圆形凹槽43内，将连接杆44向左转动，将挡块3拉出，即可将铁锹45放置在挡块3上。如此不需要人工挖土，节省了人力物力，提高了挖土的工作效率。

因为驱动机构5包括有电机51、大皮带轮52、第一滚动轴承座53、第一转杆54、小皮带轮55和平皮带56，小车1上部左侧连接有电机51，电机51的输出轴后端偏心连接有大皮带轮52，摆动杆42下部前壁连接有第一滚动轴承座53，第一滚动轴承座53上连接有第一转杆54，第一转杆54前部连接有小皮带轮55，大皮带轮52与小皮带轮55之间连接有平皮带56，平皮带56与大皮带轮52和小皮带轮55配合。挖掘机构4安装好后，启动电机51，电机51带动大皮带轮52转动，由于平皮带56与大皮带轮52和小皮带轮55配合，大皮带轮52带动平皮带56转动，平皮带56带动小皮带轮55转动，由于大皮带轮52是偏心连接，大皮带轮52不断地转动带动摆动杆42不断地摆动，从而带动挖掘机构4不断地挖土，挖土结束后，停止电机51即可。

因为还包括有滑轨6、滑块7、第二滚动轴承座8、第二转杆9、绕线轮10和第一钢丝绳11，小车1顶部偏右侧与小车1左壁上部均连接有滑轨6，滑轨6上均滑动式连接有滑块7，滑轨6与滑块7配合，右侧滑块7的右部与安装块41连接，安装块41与小车1顶部接触，右部滑块7的左侧与左部滑块7的右侧均与电机51连接，小车1顶部中部连接有第二滚动轴承座8，第二滚动轴承座8上连接有第二转杆9，第二转杆9右端连接有绕线轮10，绕线轮10上绕有第一钢丝绳11，第一钢丝绳11穿过小车1顶部，第一钢丝绳11末端与滑块7顶部连接。在挖土不断进行时，顺时针转动第二转杆9，第二转杆9带动绕线轮10顺时针转动，绕线轮10放拉第一钢丝绳11，在重力的作用下，滑块7带动驱动机构5和挖掘机构4向下移动，从而能够对管沟更好地进行挖土疏通，疏通结束后，逆时针转动第二转杆9，第二转杆9带动绕线轮10逆时针转动，绕线轮10收拉第一钢丝绳11，第一钢丝绳11通过滑块7带动驱动机构5和挖掘机构4恢复至原位固定即可，如此可以调节挖掘机构4的高度，从而对管沟更好的疏通。

因为还包括有支杆12、插杆14和转块15，摆动杆42下部右侧与连接杆44上部右侧均连接有支杆12，支杆12上均开有通孔13，上下两侧的通孔13内设有插杆14，插杆14下部通过螺纹连接的方式连接有转块15，插杆14下部设有与转块15配合的外螺纹。当橡胶球47卡入圆形凹槽43内后，此时上下两侧的通孔13位于同一竖直线上，将插杆14插入通孔13内，将转块15旋入插杆14的下部，即可在挖土的时候进一步将连接杆44固定。

因为还包括有缸体16、气缸17、活塞18、水箱19、进水管20、出水管21、单向阀22和喷雾头23，摆动杆42右侧中部连接有缸体16，缸体16上部连接有气缸17，气缸17底端连接有活塞18，活塞18位于缸体16内，活塞18与缸体16的内壁接触，缸体16与缸体16配合，小车1顶部右侧放置有水箱19，水箱19右侧下方与缸体16右侧下部之间连接有进水管20，缸体16底部右侧连接有出水管21，进水管20与出水管21内均设有单向阀22，出水管21底端连接有喷雾头23。在进行挖土时，启动气缸17，气缸17带动活塞18不断地上下移动，在压强的作用下，水箱19内的水不断地从进水管20进入缸体16内，缸体16内的水从出水管21通过喷雾头23喷出，不要挖土时，停止气缸17即可，如此可以对挖土的地方进行喷雾除尘，防止在挖土的时候有太多的灰尘而影响空气质量。

因为还包括有固定杆24、第二钢丝绳25、挂环26和挂杆27，摆动杆42左侧下部连接有挂杆27，连接杆44左侧中部连接有固定杆24，连接杆44的左侧下部连接有第二钢丝绳25，第二钢丝绳25绕在固定杆24上，第二钢丝绳25末端连接有挂环26，挂环26与挂杆27配合。在挖掘结束后，将第二钢丝绳25从固定杆24上松开，通过挂环26将连接杆44拉起，将挂环26挂在挂杆27上，从而在未挖土的时候进一步将连接杆44固定住。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
