技术领域

本发明涉及眼镜的清洗和储存技术领域，具体为一种眼镜的批量清洗和杀菌储存装置。

背景技术

眼睛是影响人们对世界认知的一个重要器官，而由于错误的生活习惯产生的视力问题给人们带来了极大的困扰，因此可以帮助视力障碍人群看清事物的眼镜诞生了，眼镜最早出现在1289年，随着漫长时间的发展，眼镜的功能和品质均得到了巨大提升，随着质量的提高，眼镜的使用寿命逐渐延长，由于眼镜长期与皮肤接触，如何对眼镜进行清洁杀菌以及储存成了亟需解决的问题，尤其是对电影院等大批量使用眼镜的场所来说，这一问题更是不容忽视的。

现有的眼镜清洁设备大多数一次性清洁数量不够，导致清洗效率低下，难以应用在大批量使用眼镜的场所，且在清洗后取出眼镜时，多为随意堆放，容易对眼镜的镜片部分造成磨损，导致镜片被刮花，影响使用者的体验，而且大批量使用眼镜必然使眼镜经历不同的佩戴者，会沾染各类细菌，容易对皮肤敏感的使用者造成过敏反应，而现在的清洗装置杀菌时由于眼镜堆放不合理，导致杀菌效果差。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种眼镜的批量清洗和杀菌储存装置，具备批量清洗、摆放合理、杀菌全面、防止刮蹭等优点，解决了眼镜清洁时清洗数量少、杀菌效果差、易产生镜片刮损的问题。

(二)技术方案

为实现上述批量清洗、摆放合理、杀菌全面、防止刮蹭的目的，本发明提供如下技术方案：一种眼镜的批量清洗和杀菌储存装置，包括箱体，所述箱体的内顶壁固定连接有灯座，灯座的下端固定连接有紫外线灯管，箱体的内部且位于紫外线灯管的下方固定连接有清洗管道，清洗管道的下方固定连接有喷头，箱体的左侧壁固定连接有安装盒，安装盒的左端且位于箱体的外侧固定连接有连接块，连接块的右端且位于安装盒的内部活动连接有转轴，转轴的右端固定连接有扇叶，安装盒的内部且位于扇叶的右侧固定连接有固定板，固定板的内部固定连接有金属管，箱体的内底壁固定连接有支撑柱，支撑柱的顶部固定连接有承重台，承重台的顶部固定连接有放置盒，放置盒的底部固定连接有挡板，挡板的两侧均固定连接有三角隔板，放置盒的右侧且位于箱体的外侧固定连接有握把，箱体的底部固定连接有出水管道。

优选的，所述安装盒的左侧设置有滤尘网，防止风扇进行烘干的时候将外界的灰尘吹入眼镜的放置盒内。

优选的，所述安装盒位于箱体内部的一侧设置有透气防水层，避免喷头喷出的清洁剂进入烘干装置内部，造成损坏。

优选的，所述金属管的外部安装有电热片，起到对金属管的加热作用。

优选的，所述放置盒的底部为孔状结构，方便清洁剂通过放置盒底部的孔状结构漏下。

优选的，所述承重台的内部设置有与放置盒适配的安装槽和漏水孔，使放置盒里漏出的水可通过漏水孔进入箱体底部，从而被排出。

(三)有益效果

与现有技术相比，本发明提供了一种眼镜的批量清洗和杀菌储存装置，具备以下有益效果：

1、该眼镜的批量清洗和杀菌储存装置，通过放置盒、挡板和三角隔板的配合使用，具备将眼镜分隔摆放在固定区域的效果，达到了避免眼镜之间或者眼镜与其他结构之间产生接触，有效的防止了眼镜由于摆放不当而产生的质量损坏。

2、该眼镜的批量清洗和杀菌储存装置，通过灯座、紫外线灯管、放置盒、挡板和三角隔板的配合使用，具备全面的对眼镜进行紫外线消毒的效果，达到了防止眼镜堆放时互相遮挡，导致消毒不完全的目的，提升了消毒效果，使处理后的眼镜具备更强的安全性。

3、该眼镜的批量清洗和杀菌储存装置，通过转轴、扇叶、金属管、滤尘网、电热片的配合使用，具备将进入箱体内的空气被加热的效果，达到了对清洗后的眼镜进行烘干的目的，同时滤尘网有效的防止了外部灰尘进入箱体内，避免产生对眼镜的污染。

附图说明

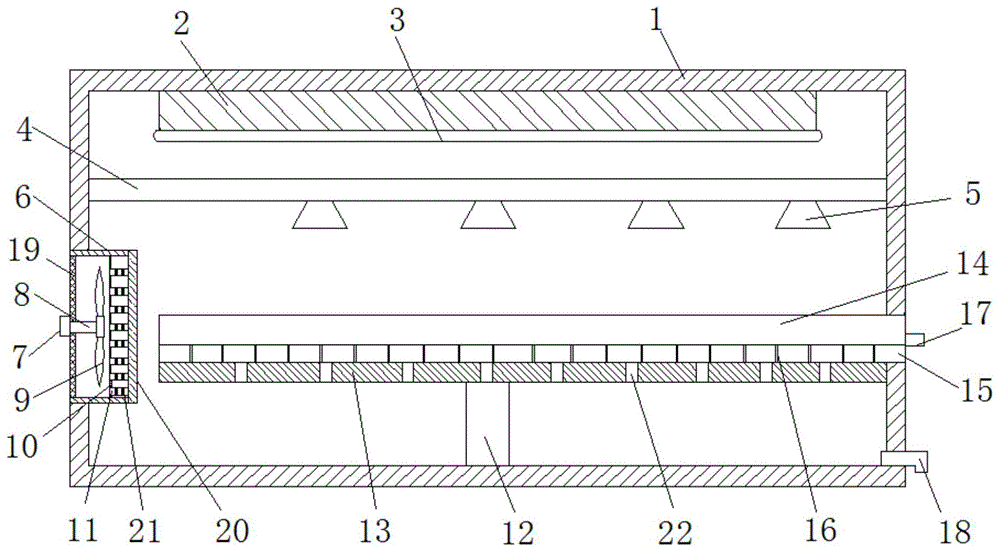

图1为本发明结构正面剖切示意图；

图2为本发明结构放置盒的立体结构示意图；

图3为本发明结构烘干装置的剖切示意图。

图中：1-箱体、2-灯座、3-紫外线灯管、4-清洗管道、5-喷头、6-安装盒、7-连接块、8-转轴、9-扇叶、10-固定板、11-金属管、12-支撑柱、13-承重台、14-放置盒、15-挡板、16-三角隔板、17-握把、18-出水管道、19-滤尘网、20-透气防水层、21-电热片、22-漏水孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种眼镜的批量清洗和杀菌储存装置，包括箱体1，箱体1的内顶壁固定连接有灯座2，灯座2的下端固定连接有紫外线灯管3，箱体1的内部且位于紫外线灯管3的下方固定连接有清洗管道4，清洗管道4的外部连接有阀门，清洗管道4的下方固定连接有喷头5，箱体1的左侧壁固定连接有安装盒6，安装盒6的左侧设置有滤尘网18，防止风扇进行烘干的时候将外界的灰尘吹入眼镜的放置盒14内，避免造成对清洗后的眼镜造成再次污染，安装盒6位于箱体1内部的一侧设置有透气防水层19，避免喷头5喷出的清洁剂进入烘干装置内部造成装置损坏，同时不影响风扇将热空气吹入箱体1内，安装盒6的左端且位于箱体1的外侧固定连接有连接块7，连接块7的外部连接有驱动装置，连接块7的右端且位于安装盒6的内部活动连接有转轴8，转轴8的右端固定连接有扇叶9，安装盒6的内部且位于扇叶9的右侧固定连接有固定板10，固定板10的内部固定连接有金属管11，金属管11的外部安装有电热片20，起到对金属管11的加热作用，从而使通过金属管11的空气被加热，达到对眼镜的更好的烘干效果，箱体1的内底壁固定连接有支撑柱12，支撑柱12的顶部固定连接有承重台13，承重台13的顶部固定连接有放置盒14，重台13的内部设置有与放置盒14适配的安装槽和漏水孔21，使放置盒14里漏出的水可通过漏水孔21进入箱体1底部，从而被排出，避免清洗剂积累在箱体1的内部，放置盒14的底部为孔状结构，方便清洁剂通过放置盒14底部的孔状结构漏下，放置盒14的底部固定连接有挡板15，挡板15的两侧均固定连接有三角隔板16，放置盒14的右侧且位于箱体1的外侧固定连接有握把17，箱体1的底部固定连接有出水管道18。

工作原理：(1)清洗眼镜时：将需要清洗的眼镜摆放在放置盒14的内，摆放完成后放入箱体1的内部，打开阀门，清洁剂进入清洗管道4后由喷头5喷出，喷洒在放置盒14内的眼镜上，由于透气防水层20的存在，清洗剂不会喷入安装盒6的内部，使用后的清洗剂通过放置盒14底部的孔和承重台13内的漏水孔21流入到箱体1的底部，再用过出水管道18排出箱体1，冲洗过后，打开风扇所连的驱动装置，转轴8带动扇叶9开始旋转，外部空气通过滤尘网19的过滤后进入安装盒6的内部，再经过金属管11上的电热片21加热后进入箱体1，进行对眼镜的烘干，烘干完毕后，打开紫外线灯管3，对清洗完成后的眼镜进行杀菌消毒。(2)眼镜取用时：通过握把17，直接将放置盒14从箱体1的内部抽出，使用和放回时按照挡板15和三角隔板16形成的固定的区域摆放眼镜，避免眼镜的镜片产生刮蹭导致损坏或者使用效果变差。

综上所述，该眼镜的批量清洗和杀菌储存装置，通过放置盒14、挡板15和三角隔板16的配合使用，具备将眼镜分隔摆放在固定区域的效果，达到了避免眼镜之间或者眼镜与其他结构之间产生接触，有效的防止了眼镜由于摆放不当而产生的质量损坏。该眼镜的批量清洗和杀菌储存装置，通过灯座2、紫外线灯管3、放置盒14、挡板15和三角隔板16的配合使用，具备全面的对眼镜进行紫外线消毒的效果，达到了防止眼镜堆放时互相遮挡，导致消毒不完全的目的，提升了消毒效果，使处理后的眼镜具备更强的安全性。该眼镜的批量清洗和杀菌储存装置，通过转轴8、扇叶9、金属管11、滤尘网19、电热片21的配合使用，具备将进入箱体1内的空气被加热的效果，达到了对清洗后的眼镜进行烘干的目的，同时滤尘网19有效的防止了外部灰尘进入箱体1内，避免产生对眼镜的污染。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
