技术领域

本发明涉及蔬菜种植技术领域，具体为一种播种蔬菜颗粒的农用种植设备。

背景技术

蔬菜是指可以做菜、烹饪成为食品的一类植物或菌类，蔬菜是人们日常饮食中必不可少的食物之一。

因蔬菜的种类很多，所以种子的形状也各不相同，由此诞生出多种蔬菜播种机，其中对于外观为圆形的种子播种较多，随着科技发展，播种机代替人工通过翻土后播种的方式，大大加快了蔬菜种子的播种速度。

现有的播种机虽然能够加快播种速度，但由于缺少分匀设备，干瘪的种子颗粒和饱满的种子颗粒混在一起被播种下去，导致播种后的蔬菜生长不均匀；此外，现有的播种机是先覆土再播种，在一块土地上需来回往复才能完成播种作业，这一行为不仅会降低工作效率，也会增加种子落不入坑的概率，因此一种播种蔬菜颗粒的农用种植设备应运而生。

发明内容

为实现上述播种的同时进行分拣，使播种后的蔬菜生长均匀、并保证种子落入坑内的目的，本发明提供如下技术方案：一种播种蔬菜颗粒的农用种植设备，包括储料箱，所述储料箱的底部固定连接有流出通道，流出通道远离储料箱的一端活动连接有限流板，限流板远离流出通道的一侧固定连接有螺纹管，螺纹管远离限流板的一端活动连接有支撑板，所述支撑板远离螺纹管的一端固定连接有上斜板，上斜板的上部活动连接有下斜板，下斜板远离上斜板的一侧活动连接有弹簧杆，上斜板的下部活动连接有弹簧，弹簧远离上斜板的一端活动连接有钻头。

本发明的有益效果是：

1.通过提前在储料箱内放置需播种的蔬菜种子，当需进行播种时，启动驱动部件，挤压储料箱，使弹簧杆推动下斜板挤压上斜板，与此同时，储料箱内的圆形颗粒经限流板流入螺纹管内，并根据螺纹管的形状，依次分布在螺纹管内，当上斜板被挤压时，对称的上斜板发生偏转不再闭合，螺纹管内的圆形颗粒利用此间隙流出，若此时落下的是干瘪的种子颗粒，它与饱满的圆形颗粒在螺纹管内的所占的面积不同，所以当上斜板开启的这段时间内，会落下多颗种子，即代替干瘪的种子，从而达到了播种的同时进行匀化，使播种后的蔬菜生长均匀的效果。

2.通过驱动部件挤压储料箱向下移动，上斜板被下斜板挤压向下偏转，并挤压弹簧，推动钻头扎入土壤内部，刨土板将钻头与土壤接触的部分刨离钻头表面形成坑洞，当上述种子落入坑洞内部时，关闭驱动部件，弹簧和弹簧杆失去下压力，拉动钻头向上移动，刨土板将之前被带离的土壤堆积在种子表面，从而达到了保证种子落入坑内的效果。

优选的，所述钻头的表面固定连接有刨土板，起到刨土和填土的作用。

优选的，所述限流板的表面活动连接有滚轮，滚轮可降低螺纹管形变时，限流板下移的摩擦阻力。

优选的，所述滚轮的表面活动连接有滑槽。

优选的，所述弹簧杆的表面活动连接有挡板，限制弹簧杆的移动行程，防止出现弹簧杆蹦出的现象。

优选的，所述弹簧杆远离下斜板的一端与储料箱活动连接。

优选的，所述弹簧杆的数量是两个，且与流出通道为中心对称放置。

优选的，所述刨土板位于钻头靠近螺纹管的一侧。

附图说明

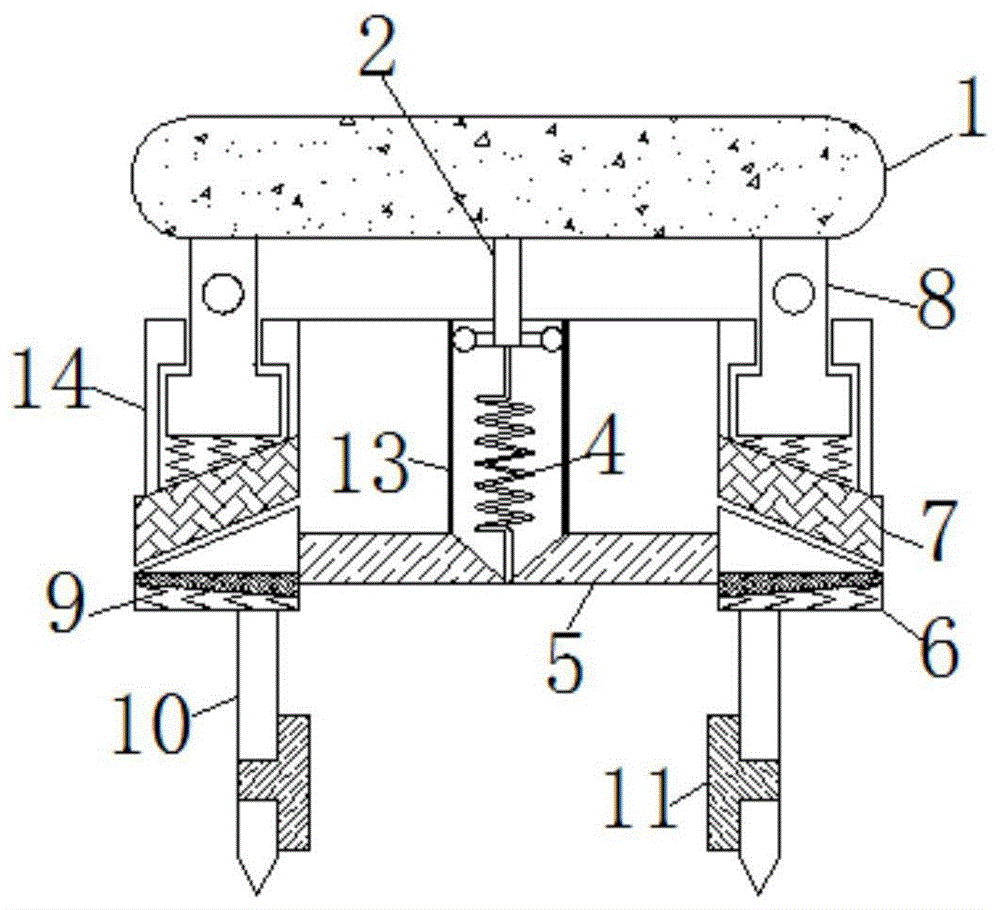

图1为本发明支撑板结构主视图；

图2为本发明弹簧杆结构示意图；

图3为本发明上下斜板结构示意图；

图4为本发明支撑板结构倾斜后示意图；

图5为本发明上斜板结构倾斜后示意图；

图6为本发明螺纹管结构示意图。

图中：1-储料箱、2-流出通道、3-限流板、4-螺纹管、5-支撑板、6-上斜板、7-下斜板、8-弹簧杆、9-弹簧、10-钻头、11-刨土板、12-滚轮、13-滑槽、14-挡板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，一种播种蔬菜颗粒的农用种植设备，包括储料箱1，储料箱1的底部固定连接有流出通道2，流出通道2远离储料箱1的一端活动连接有限流板3，限流板3的表面活动连接有滚轮12，滚轮12可降低螺纹管4形变时，限流板3下移的摩擦阻力，滚轮12的表面活动连接有滑槽13，限流板3远离流出通道2的一侧固定连接有螺纹管4，螺纹管4远离限流板3的一端活动连接有支撑板5，支撑板5远离螺纹管4的一端固定连接有上斜板6，当上斜板6被挤压时，对称的上斜板6发生偏转不再闭合，螺纹管4内的圆形颗粒利用此间隙流出，若此时落下的是干瘪的种子颗粒，它与饱满的圆形颗粒在螺纹管4内的所占的面积不同，所以当上斜板6开启的这段时间内，会落下多颗种子，即代替干瘪的种子，起到播种的同时进行匀化，使播种后的蔬菜生长均匀的作用，上斜板6的上部活动连接有下斜板7，下斜板7远离上斜板6的一侧活动连接有弹簧杆8，挤压储料箱1，使弹簧杆8推动下斜板7挤压上斜板6，与此同时，储料箱1内的圆形颗粒经限流板3流入螺纹管4内，并根据螺纹管4的形状，依次分布在螺纹管4内部，弹簧杆8远离下斜板7的一端与储料箱1活动连接，弹簧杆8的数量是两个，且与流出通道2为中心对称放置，弹簧杆8的表面活动连接有挡板14，限制弹簧杆8的移动行程，防止出现弹簧杆8蹦出的现象，上斜板6的下部活动连接有弹簧9，弹簧9远离上斜板6的一端活动连接有钻头10，钻头10的表面固定连接有刨土板11，钻头下移时，刨土板11将钻头10与土壤接触的部分刨离钻头10表面形成坑洞，钻头10向上移动，刨土板11将之前被带离的土壤堆积在种子表面，刨土板11位于钻头10靠近螺纹管4的一侧，起到刨土和填土的作用。

在使用时，提前在储料箱1内放置需播种的蔬菜种子，当需进行播种时，启动驱动部件，挤压储料箱1，使弹簧杆8推动下斜板7挤压上斜板6，与此同时，储料箱1内的圆形颗粒经限流板3流入螺纹管4内，并根据螺纹管4的形状，依次分布在螺纹管4内部，当上斜板6被挤压时，对称的上斜板6发生偏转不再闭合，螺纹管4内的圆形颗粒利用此间隙流出，若此时落下的是干瘪的种子颗粒，它与饱满的圆形颗粒在螺纹管4内的所占的面积不同，所以当上斜板6开启的这段时间内，会落下多颗种子，即代替干瘪的种子，起到播种的同时进行匀化，使播种后的蔬菜生长均匀的作用；通过驱动部件挤压储料箱1向下移动，上斜板6被下斜板7挤压向下偏转，并挤压弹簧9，推动钻头10扎入土壤内部，刨土板11将钻头10与土壤接触的部分刨离钻头10表面形成坑洞，当上述种子落入坑洞内部时，关闭驱动部件，弹簧9和弹簧杆8失去下压力，拉动钻头10向上移动，刨土板11将之前被带离的土壤堆积在种子表面，起到保证种子落入坑内的作用。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
