技术领域

本发明涉及卫浴领域，尤其是涉及到一种用于农村卫生间的水利防堵花洒装置。

背景技术

在农村使用的水一般都是抽取地下水，而由于长期抽取的地下水会带有异物，异物会随着水箱流入到花洒内，而卫生间使用的花洒是一种比较细小的过滤喷头，这种花洒容易堵塞，影响使用寿命，还会造成水量不足时，导致清洗不够干净而导致水源的流失，并且花洒里面的异物不易清理。

发明内容

针对现有技术的不足，本发明是通过如下的技术方案来实现：一种用于农村卫生间的水利防堵花洒装置，其结构包括防堵花洒、花洒面板、花洒手柄、螺纹接头，所述的防堵花洒底端安装有花洒手柄，所述的花洒手柄底端设有螺纹接头，所述的花洒手柄和螺纹接头为一体化结构，所述的防堵花洒前端表面上设有花洒面板，所述的防堵花洒和花洒面板采用间隙配合；

所述的防堵花洒由花洒壳体、物料分离机构、水力驱动机构、定位吊杆、挡物网、单向收纳装置组成，所述的花洒壳体内部右侧顶端设有定位吊杆，所述的花洒壳体和定位吊杆固定连接，所述的定位吊杆底端安装有水力驱动机构，所述的花洒壳体内部顶端中间位置设有物料分离机构，所述的花洒壳体和物料分离机构采用间隙配合，所述的花洒壳体内部底端安装有挡物网，所述的花洒壳体表面上设有单向收纳装置，所述的花洒壳体和单向收纳装置活动连接，所述的物料分离机构和水力驱动机构传动连接。

作为本技术方案的进一步优化，所述的物料分离机构由动力转轴、分度齿轮盘、分离条、软柱组成，所述的动力转轴表面上设有分度齿轮盘，所述的动力转轴和分度齿轮盘固定连接，所述的动力转轴底端设有三个分离条，并且三个分离条一端等距分布安装在动力转轴上，所述的软柱底端竖直插嵌在分离条另一端表面上，所述的分度齿轮盘与水力驱动机构传动连接。

作为本技术方案的进一步优化，所述的分离条还包括C型剥离板、引导槽，所述的分离条左右两侧均安装有C型剥离板，所述的C型剥离板表面上设有引导槽。

作为本技术方案的进一步优化，所述的水力驱动机构由齿轮驱动轴、叶轮框、叶轮导向片、安装圈组成，所述的叶轮框一端设有齿轮驱动轴，所述的叶轮框和齿轮驱动轴一端胶连接，所述的叶轮框内部等距分布有两个以上的叶轮导向片，所述的叶轮框和叶轮导向片固定连接，所述的叶轮框另一端设有安装圈，所述的叶轮框和安装圈胶连接，所述的齿轮驱动轴和分度齿轮盘传动连接。

作为本技术方案的进一步优化，所述的单向收纳装置由单向收纳壳体、密实过水网、单向进水阀、单向出水阀组成，所述的单向收纳壳体底端安装有单向进水阀，所述的单向收纳壳体上端侧面设有单向出水阀，所述的单向收纳壳体和单向出水阀采用间隙配合，所述的单向收纳壳体内部安装有密实过水网，并且密实过水网和单向出水阀相互平行。

作为本技术方案的进一步优化，所述的水力驱动机构采用塑料材质制作，降低自身重量，提高旋转速度。

作为本技术方案的进一步优化，所述的叶轮框为圆形结构，并且叶轮框直径和花洒手柄直径相同。

作为本技术方案的进一步优化，所述的软柱采用橡胶材质制作，柔韧性好。

有益效果

本发明一种用于农村卫生间的水利防堵花洒装置，将花洒手柄与水管通过螺纹接头连接，打开水源，让水由花洒手柄进入花洒壳体内，而水在进入花洒壳体时，会利用水的压强和流动性来带动叶轮框内的叶轮导向片旋转，叶轮框将动能传递给齿轮驱动轴，齿轮驱动轴利用分度齿轮盘带动动力转轴旋转，动力转轴通过分离条在挡物网表面上进行旋转分离，分离条通过C型剥离板将异物从挡物网上剥离出去，然后利用水流的引导性通过引导槽让异物流到C型剥离板最外端，分离条在旋转的时候通过软柱将单向收纳壳体下的单向进水阀顶开，由于水压和流动性的缘故，水会从单向进水阀内进入再由单向出水阀出去，而异物则会被拦截在密实过水网上，避免长时间使用防堵花洒，造成堵塞。

与现有技术相比，本发明的有益效果是：通过水压和水的流动性带动整个水力驱动机构旋转，使得齿轮驱动轴可以通过分度齿轮盘带动物料分离机构旋转，利用物料分离机构将挡物网上的异物收入单向收纳装置内，避免防堵花洒这种细小的过滤喷头堵塞，影响使用寿命，还会造成水量不足时，导致清洗不够干净而导致水源的流失。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

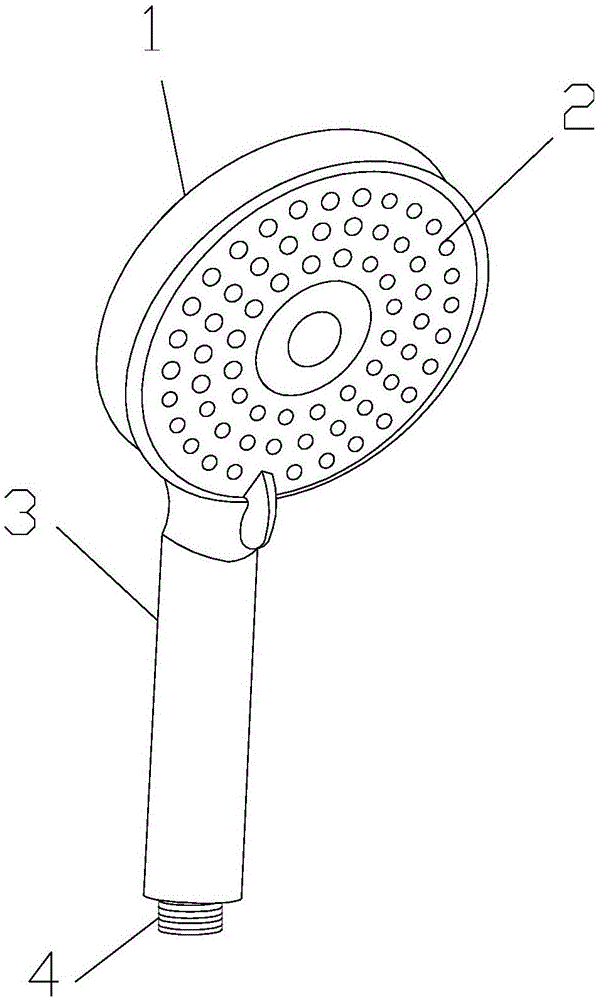

图1为本发明一种用于农村卫生间的水利防堵花洒装置的结构示意图。

图2为本发明一种用于农村卫生间的水利防堵花洒装置的侧视剖视结构示意图。

图3为本发明一种用于农村卫生间的水利防堵花洒装置的俯视结构示意图。

图4为本发明一种用于农村卫生间的水利防堵花洒装置分离条的结构示意图。

图5为本发明一种用于农村卫生间的水利防堵花洒装置水力驱动机构的结构示意图。

图6为本发明一种用于农村卫生间的水利防堵花洒装置的正视剖视结构示意图。

图中：防堵花洒-1、花洒面板-2、花洒手柄-3、螺纹接头-4、花洒壳体-101、物料分离机构-102、水力驱动机构-103、定位吊杆-104、挡物网-105、单向收纳装置-106、动力转轴-1021、分度齿轮盘-1022、分离条-1023、软柱-1024、C型剥离板-1023a、引导槽-1023b、齿轮驱动轴-1031、叶轮框-1032、叶轮导向片-1033、安装圈-1034、单向收纳壳体-1061、密实过水网-1062、单向进水阀-1063、单向出水阀-1064。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。

实施例

请参阅图1-图6，本发明提供一种用于农村卫生间的水利防堵花洒装置，其结构包括防堵花洒1、花洒面板2、花洒手柄3、螺纹接头4，所述的防堵花洒1底端安装有花洒手柄3，所述的花洒手柄3底端设有螺纹接头4，所述的花洒手柄3和螺纹接头4为一体化结构，所述的防堵花洒1前端表面上设有花洒面板2，所述的防堵花洒1和花洒面板2采用间隙配合，所述的防堵花洒1由花洒壳体101、物料分离机构102、水力驱动机构103、定位吊杆104、挡物网105、单向收纳装置106组成，所述的花洒壳体101内部右侧顶端设有定位吊杆104，所述的花洒壳体101和定位吊杆104固定连接，所述的定位吊杆104底端安装有水力驱动机构103，所述的花洒壳体101内部顶端中间位置设有物料分离机构102，所述的花洒壳体101和物料分离机构102采用间隙配合，所述的花洒壳体101内部底端安装有挡物网105，所述的花洒壳体101表面上设有单向收纳装置106，所述的花洒壳体101和单向收纳装置106活动连接，所述的物料分离机构102和水力驱动机构103传动连接。

所述的物料分离机构102由动力转轴1021、分度齿轮盘1022、分离条1023、软柱1024组成，所述的动力转轴1021表面上设有分度齿轮盘1022，所述的动力转轴1021和分度齿轮盘1022固定连接，所述的动力转轴1021底端设有三个分离条1023，并且三个分离条1023一端等距分布安装在动力转轴1021上，所述的软柱1024底端竖直插嵌在分离条1023另一端表面上，所述的分度齿轮盘1022与水力驱动机构103传动连接，

上述的软柱1024是为了能够顶开单向进水阀1063，让水流可以带动异物进入单向收纳壳体1061内。

所述的分离条1023还包括C型剥离板1023a、引导槽1023b，所述的分离条1023左右两侧均安装有C型剥离板1023a，所述的C型剥离板1023a表面上设有引导槽1023b，

上述的C型剥离板1023a通过旋转将挡物网105上存留的异物剥离，再利用引导槽1023b将其送入单向收纳装置106内。

所述的水力驱动机构103由齿轮驱动轴1031、叶轮框1032、叶轮导向片1033、安装圈1034组成，所述的叶轮框1032一端设有齿轮驱动轴1031，所述的叶轮框1032和齿轮驱动轴1031一端胶连接，所述的叶轮框1032内部等距分布有两个以上的叶轮导向片1033，所述的叶轮框1032和叶轮导向片1033固定连接，所述的叶轮框1032另一端设有安装圈1034，所述的叶轮框1032和安装圈1034胶连接，所述的齿轮驱动轴1031和分度齿轮盘1022传动连接，

上述的叶轮导向片1033是利用水压在出水的流动性，带动整个叶轮框1032旋转，进而通过齿轮驱动轴1031为物料分离机构102提供动能。

所述的单向收纳装置106由单向收纳壳体1061、密实过水网1062、单向进水阀1063、单向出水阀1064组成，所述的单向收纳壳体1061底端安装有单向进水阀1063，所述的单向收纳壳体1061上端侧面设有单向出水阀1064，所述的单向收纳壳体1061和单向出水阀1064采用间隙配合，所述的单向收纳壳体1061内部安装有密实过水网1062，并且密实过水网1062和单向出水阀1064相互平行，

上述的密实过水网1062是用于拦截进入单向收纳壳体1061内的异物再次出去，导致花洒面板2堵塞。

所述的水力驱动机构103采用塑料材质制作，降低自身重量，提高旋转速度，所述的叶轮框1032为圆形结构，并且叶轮框1032直径和花洒手柄3直径相同，所述的软柱1024采用橡胶材质制作，柔韧性好。

本发明的原理：将花洒手柄3与水管通过螺纹接头4连接，打开水源，让水由花洒手柄3进入花洒壳体101内，而水在进入花洒壳体101时，会利用水的压强和流动性来带动叶轮框1032内的叶轮导向片1033旋转，叶轮框1032将动能传递给齿轮驱动轴1031，齿轮驱动轴1031利用分度齿轮盘1022带动动力转轴1021旋转，动力转轴1021通过分离条1023在挡物网105表面上进行旋转分离，分离条1023通过C型剥离板1023a将异物从挡物网105上剥离出去，然后利用水流的引导性通过引导槽1023b让异物流到C型剥离板1023a最外端，分离条1023在旋转的时候通过软柱1024将单向收纳壳体1061下的单向进水阀1063顶开，由于水压和流动性的缘故，水会从单向进水阀1063内进入再由单向出水阀1064出去，而异物则会被拦截在密实过水网1062上，避免长时间使用防堵花洒1，造成堵塞。

本发明解决的问题是通过水压和水的流动性带动整个水力驱动机构103旋转，使得齿轮驱动轴1031可以通过分度齿轮盘1022带动物料分离机构102旋转，利用物料分离机构102将挡物网105上的异物收入单向收纳装置106内，避免防堵花洒1这种细小的过滤喷头堵塞，影响使用寿命，还会造成水量不足时，导致清洗不够干净而导致水源的流失。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
