技术领域

本发明涉及井测量设备领域，尤其涉及一种基于进动防护及防粘卡的油井用的单点测斜仪器。

背景技术

在21新世纪中新能源成为需求量最大之一的能源，其中石油为新能源中的一种。石油在进行开采过程中，需要对油田进行钻井，且一般在钻井过程中需要下一次油层套管，在进行安装油层套管过程中，需要用到单点测斜仪，进行测量井内的数据，从而方便下油层套管。但现有仪器存在以下弊端:

油井在进行钻采过程中，内部会出现水层，且油井开采较深，下方的水层会涌出水，形成水泡，在把仪器放置在底层后，不仅会受到水的冲击力，造成仪器测试倾斜，还在等待测量过程中，仪器被水浸泡，影响测量的结果，且水与内部泥土相混合，加上内部摩阻较大，易容易出现仪器粘卡的情况。

发明内容

针对现有技术存在的不足，本发明目的是提供一种基于进动防护及防粘卡的油井用的单点测斜仪器，以解决的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于进动防护及防粘卡的油井用的单点测斜仪器，其结构包括扶正套筒、打捞器、防护装置、连接器、浮力仓、探管、下浮仓、指示灯，其特征在于：

所述扶正套筒固定安装于下浮仓正上方并为一体化结构，所述打捞器左侧与下浮仓外表面相连接，所述防护装置位于连接器正下方并活动连接，所述连接器固定安装于浮力仓底部，所述浮力仓设于探管正下方并为一体化结构，所述下浮仓嵌套于探管正上方，所述指示灯焊接于扶正套筒外表面三分之一处。

进一步的，所述防护装置由转轴、固定器、支架、外框、牵引绳、浮板、防护板、积水仓组成，所述转轴安装于外框内侧且贯穿于积水仓内部，所述固定器设有两个并安装于外框内部上端两侧，所述支架顶部与固定器底部相焊接并固定安装于外框内部上端两侧，所述牵引绳嵌入安装于固定器内侧并活动连接，所述浮板设于积水仓内侧约四分之一处，所述防护板位于浮板正下方，所述积水仓嵌入安装于外框内侧下端。

进一步的，所述转轴下端设有两个旋转器且两个旋转器上下平行对立，所述旋转器两侧各安装有叶片，所述转轴贯穿于旋转器内且顶部与之四分之三处各设有轴承并活动连接。

进一步的，所述浮板由固定环、卡块、拉绳、固定板组成，所述固定环设有两个分别安装于浮板底部两端，所述卡块焊接于拉绳末端，所述拉绳前端贯穿于固定环内，所述固定板顶部与拉绳末端相连接。

进一步的，所述固定器由刺钩、合成板、弹簧、伸缩板、复位环、顶板、变形板组成，所述刺钩设有多个并均匀的焊接于合成板左侧面，所述合成板右侧面与伸缩板左侧面相贴合且为一体化结构，所述弹簧安装于伸缩板与变形板之间，所述复位环设于伸缩板下表面并与之相连接，所述顶板设于变形板内侧并位于同一轴向，所述变形板位于伸缩板右侧。

进一步的，所述防护板由喷口、密封圈组成，所述喷口设有多个并均匀的安装于密封圈外表面内侧，所述密封圈设有两个以上并并列成两排。

进一步的，所述牵引绳嵌入于固定器内侧并与顶板底部相连接，且牵引绳前端设有复位弹簧并与顶板相紧贴。

进一步的，所述复位环与浮板通过拉丝相连接。

进一步的，所述浮板两侧设有轨道，且两端与之相贴合并间隙配合。

进一步的，所述弹簧受到顶板挤压安装于伸缩板右侧，且弹簧受到的压力与弹性成正比。

进一步的，所述卡块为长方体结构，且旋转度安装。

有益效果

与现有技术相比，本发明一种基于进动防护及防粘卡的油井用的单点测斜仪器，具有以下有益效果：

本发明通过设有，在把仪器放置于油井内，到底部水层时，水层涌出的水的动力带动叶片转动，并通过转轴带动仪器进行旋转，根据进动原理，此时的仪器保持水平状态，在仪器到达底部后，水进入积水仓，积水仓内的浮板在积水的状态下持续向上移动，且带动拉绳末端会持续向下延长，从而带动防护板向下移动，在防护板向下移动过中，通过通过牵引绳拉动顶板向下移动，使变形板不受力，恢复原态，固弹簧由受力到不受力，使其产生弹性，通过伸缩板推动合成板向外移动，然后刺钩插入油井内部，对其仪器进行固定，最后防护板固定在积水仓底部，使叶片停止运动，从而仪器停止旋转，进行测量工作，在测量完成后，浮力仓带动仪器向上移动，在仪器离开井底的同时，防护板不受水的冲击，而后积水仓内的水通过喷口喷出，对其仪器底部进行清理工作，从而内部浮板向下移动，通过拉丝带动复位环移动，复位环带动伸缩板复位，且在浮板的作用下防护板恢复原态，从而通过牵引绳使刺钩向内回收，最后仪器慢慢的浮出井面。

产生的有益效果：在结构上设有叶片，在水的动力下叶片与转轴相配合，转轴绕平轴转动，使仪器受到重力但不会倾倒，防止出现受到水的冲击力倾倒的现象，设有积水仓，且积水仓与仪器相隔离，并为密封式空间，不仅可防止出现仪器泡水现象，在防护板的作用下，还可防止仪器底部出现粘卡的现象，且设有固定器，在基于浮板与拉绳的作用下，固定器对其仪器进行固定。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显：

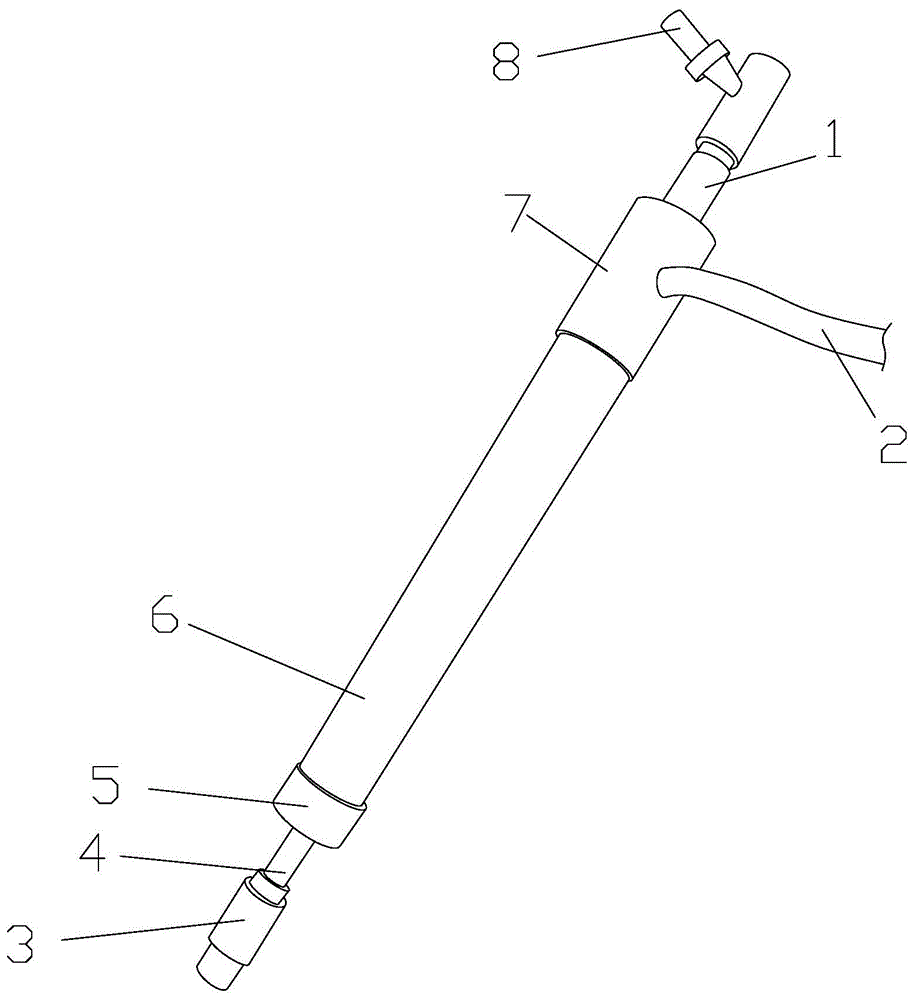

图1为本发明一种基于进动防护及防粘卡的油井用的单点测斜仪器的结构示意图。

图2为本发明防护装置正视剖面结构示意图。

图3为本发明防护装置工作状态示意图。

图4为本发明固定器俯视剖面结构示意图。

图5为本发明防护板俯视剖面结构示意图。

图中：扶正套筒1、打捞器2、防护装置3、连接器4、浮力仓5、探管6、下浮仓7、指示灯8、转轴301、固定器302、支架303、外框304、牵引绳305、浮板306、防护板307、积水仓308、旋转器301b、叶片301a、轴承301c、固定环306a、卡块306b、拉绳306c、固定板306d、刺钩302a、合成板302b、弹簧302c、伸缩板302d、复位环302e、顶板302f、变形板302g、喷口307a、密封圈307b。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进一步清楚、完整地阐述。

请参阅图1-图5，本发明提供一种基于进动防护及防粘卡的油井用的单点测斜仪器：其结构包括扶正套筒1、打捞器2、防护装置3、连接器4、浮力仓5、探管6、下浮仓7、指示灯8，其特征在于：

所述扶正套筒1固定安装于下浮仓7正上方并为一体化结构，所述打捞器2左侧与下浮仓7外表面相连接，所述防护装置3位于连接器4正下方并活动连接，所述连接器4固定安装于浮力仓5底部，所述浮力仓5设于探管6正下方并为一体化结构，所述下浮仓7嵌套于探管6正上方，所述指示灯8焊接于扶正套筒1外表面三分之一处。

作为优选方式，所述防护装置3由转轴301、固定器302、支架303、外框304、牵引绳305、浮板306、防护板307、积水仓308组成，所述转轴301安装于外框304内侧且贯穿于积水仓308内部，所述固定器302设有两个并安装于外框304内部上端两侧，所述支架303顶部与固定器302底部相焊接并固定安装于外框304内部上端两侧，所述牵引绳305嵌入安装于固定器302内侧并活动连接，所述浮板306设于积水仓308内侧约四分之一处，所述防护板307位于浮板306正下方，所述积水仓308嵌入安装于外框304内侧下端，所述积水仓308位于仪器底端，在遇到水层后，水进入内部，且浮板306遇水向上移动，在水溢满以后浮板306通过拉绳306c使防护板307向下移动，防护板307在向下移动过程中通过牵引绳305带动固定器302对其仪器进行固定工作，且积水仓308与仪器相分离并为密封空间，防止仪器出现倾斜，泡水现象。

作为优选方式，所述转轴301下端设有两个旋转器301b且两个旋转器301b上下平行对立，所述旋转器301b两侧各安装有叶片301a，所述转轴301贯穿于旋转器301b内且顶部与之四分之三处各设有轴承301c并活动连接，所述叶片301a正对积水仓308，在遇到水层时，水层的水涌出的动力带动叶片301a转动，并通过转轴301使其仪器旋转，根据进动的原理，仪器会保持水平状态。

作为优选方式，所述浮板306由固定环306a、卡块306b、拉绳306c、固定板306d组成，所述固定环306a设有两个分别安装于浮板306底部两端，所述卡块306b焊接于拉绳306c末端，所述拉绳306c前端贯穿于固定环306a内，所述固定板306d顶部与拉绳306c末端相连接，所述浮板306在积水的情况下，持续向上移动，且拉绳306c末端会持续向下延长，到长度到低时，卡块306b成45度状态，然后卡在固定环306a上，拉绳306c停止延长。

作为优选方式，所述固定器302由刺钩302a、合成板302b、弹簧302c、伸缩板302d、复位环302e、顶板302f、变形板302g组成，所述刺钩302a设有多个并均匀的焊接于合成板302b左侧面，所述合成板302b右侧面与伸缩板302d左侧面相贴合且为一体化结构，所述弹簧302c安装于伸缩板302d与变形板302g之间，所述复位环302e设于伸缩板302d下表面并与之相连接，所述顶板302f设于变形板302g内侧并位于同一轴向，所述变形板302g位于伸缩板302d右侧，所述顶板302f对其变形板302g进行挤压，使变形板302g向外对弹簧302c进行受力，在防护板307向下过程中，通过牵引绳305拉动顶板302f向下移动，使变形板302g不受力，恢复原态，固弹簧302c由受力到不受力，使其产生弹性，通过伸缩板302d推动合成板302b向外移动，然后刺钩302a插入油井内部，对其仪器进行固定。

作为优选方式，所述防护板307由喷口307a、密封圈307b组成，所述喷口307a设有多个并均匀的安装于密封圈307b外表面内侧，所述密封圈307b设有两个以上并并列成两排，防护板307对其积水仓308内部的水进行防护，在仪器向上浮起过程中，积水仓308内部的水通过喷口307a进行向外喷洒，对其仪器底部进行清理工作，防止仪器出现粘卡的问题。

工作原理：在把仪器放置于油井内，到底部水层时，水层涌出的水的动力带动叶片301a转动，并通过转轴301带动仪器进行旋转，根据进动原理，此时的仪器保持水平状态，在仪器到达底部后，水进入积水仓308，积水仓308内的浮板306在积水的状态下持续向上移动，且带动拉绳306c末端会持续向下延长，从而带动防护板307向下移动，在防护板307向下移动过中，通过通过牵引绳305拉动顶板302f向下移动，使变形板302g不受力，恢复原态，固弹簧302c由受力到不受力，使其产生弹性，通过伸缩板302d推动合成板302b向外移动，然后刺钩302a插入油井内部，对其仪器进行固定，最后防护板307固定在积水仓308底部，使叶片301a停止运动，从而仪器停止旋转，进行测量工作，在测量完成后，浮力仓5带动仪器向上移动，在仪器离开井底的同时，防护板307不受水的冲击，而后积水仓308内的水通过喷口307a喷出，对其仪器底部进行清理工作，从而内部浮板306向下移动，通过拉丝带动复位环302e移动，复位环302e带动伸缩板302d复位，且在浮板306的作用下防护板307恢复原态，从而通过牵引绳305使刺钩302a向内回收，最后仪器慢慢的浮出井面。

本发明通过上述部件的互相组合，产生的有益效果是：在结构上设有叶片301a，在水的动力下叶片301a与转轴301相配合，转轴301绕平轴转动，使仪器受到重力但不会倾倒，防止出现受到水的冲击力倾倒的现象，设有积水仓308，且积水仓308与仪器相隔离，并为密封式空间，不仅可防止出现仪器泡水现象，在防护板307的作用下，还可防止仪器底部出现粘卡的现象，且设有固定器302，在基于浮板306与拉绳306c的作用下，固定器302对其仪器进行固定。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
