技术领域

本发明涉及生产加工领域，特别是一种自动加料的小型立式分层造纸机。

背景技术

目前纸作为当前社会生活不可缺少的一部分，造纸机的作用显得尤为重要，造纸机的体积较大，占地面积广，添加原料时通过人工不仅慢，而且易产生危险，收集纸张时，经常需要更换卷纸筒，此时需要将机器停止运转，更换完毕后再次使机器运转，浪费了时间，降低了工作效率。

发明内容

本发明的目的是为了解决上述问题，设计了一种自动加料的小型立式分层造纸机。

实现上述目的本发明的技术方案为，一种自动加料的小型立式分层造纸机，包括机架，所述机架固定安装在地面上，所述机架内部设有分层隔板，所述机架上设有供料机构，所述供料机构由固定安装在机架上表面的供料箱体、位于供料箱体上方一侧的进料口、固定安装在机架旁边地面上的储料箱、位于储料箱内的抽吸泵、一端与进料口固定连接另一端与抽吸泵固定连接的进料管、固定安装在供料箱体内一侧的液位测量计、位于液位测量计内部的信号发射器一、位于供料箱体底部一侧的出料口、固定安装在出料口处的电动限流阀、分别固定安装在供料箱体和储料箱内上表面的搅拌机构共同构成的，所述机架内设有成形机构，所述成形机构由固定安装在第一层隔板上表面一侧略低的工作架、固定安装在工作架四个角的支撑腿、固定安装在工作架上方均匀分布的固定轴、套装在固定轴外侧的滚动轴、固定安装在工作架末端与此处滚动轴固定连接并伸出机架外的驱动轴一、固定安装在机架内两侧位于滚动轴上方的固定轴承一、套装在固定轴承一内且一端伸出机架外的从动轴、固定安装在驱动轴一和从动轴上的齿轮一、固定安装在工作架两侧的挡板、套装在滚动轴上的成形网、固定安装在第一层隔板上表面位于工作架下方的初次废水收集箱共同构成的，所述机架内设有压榨机构，所述机架内设有干燥机构，所述干燥机构由位于第二层隔板上的压榨纸张出口、固定安装在第三层隔板上表面位于压榨纸张出口下方的倾斜架、安装在倾斜架倾斜面的多个滚筒、固定安装在倾斜架内位于滚筒下方的鼓风机、固定安装在第三层隔板上方四周的烘干器共同构成的，所述机架内设有纸张收集机构，所述纸张收集机构由一端与倾斜架末端固定连接另一端伸入第三层隔板下方的纸张滑道、固定安装在纸张滑道出口处的电动截断阀、分别固定安装在电动截断阀上下方的刀尖、分别安装在纸张滑道出口处上下方的小型吹风机、与纸张滑道出口处固定连接并将电动截断阀包裹的分层滑道、位于分层滑道中与刀尖位置对应的豁口、分别固定安装在分层滑道外侧第三层隔板下表面两侧和第四层隔板上表面两侧的固定架、分别固定安装在固定架上的连接轴、套装在连接轴外侧的旋转轴、分别与旋转轴固定连接并伸出机架外的转动轴、位于转动轴上的胶水、固定安装在连接轴上并位于旋转轴两侧的挡片、固定安装在挡片上的红外线发射器、位于红外线发射器内部的信号发射器二共同构成的，所述机架外设有废水收集机构，所述机架一侧设有传动机构，所述机架外设有控制器。

所述搅拌机构由固定安装在箱体内上表面中心的旋转电机、与旋转电机旋转端固定连接的联轴器一、与联轴器一固定连接的驱动轴二、与驱动轴二固定连接的U型搅拌器共同构成的。

所述压榨机构由固定安装在工作架下方一侧的真空吸移辊、位于第一层隔板上的成形纸张出口、固定安装在第二层隔板上方两侧均匀分布多个的压辊、固定安装在各个压辊之间承托纸张的毛巾、固定安装第二层隔板上表面的二次废水收集箱共同构成的。

所述废水收集机构由固定放置在机架旁边地面上的废水收集桶、一端伸入废水收集桶内另一端伸入初次废水收集箱和二次废水收集箱内的多通管、固定安装在废水收集桶上的移动机构共同构成的。

所述移动机构由固定安装在废水收集桶桶底的车轮、位于车轮上的刹车片、固定安装在废水收集桶上方一侧的拉手共同构成的。

所述传动机构由固定安装在机架内底部的电动机、固定安装在机架一侧与电动机旋转端同心对应的固定轴承二、一端与电动机旋转端固定连接的另一端与固定轴承固定连接的联轴器二、与固定轴承二固定连接的齿轮轴、与机架内部需旋转的机构固定连接的多个传动轴、分别固定安装在传动轴上并互相啮合的齿轮二共同构成的。

所述传动机构的齿轮二通过大小不同的配合将机架

所述控制器内设有工业用电接口、电容显示屏、信号接收器、PLC系统。

所述信号发射器一和信号发射器二通过蓝牙信号与信号接收器连接。

所述控制器与抽吸泵、液位测量计、电动限流阀、鼓风机、烘干器、电动截断阀、小型吹风机、红外线发射器、电动机、旋转电机等电性连接，通过PLC系统进行控制。

利用本发明的技术方案制作的自动加料的小型立式分层造纸机，竖直摆放，减小了占地面积，可在同样大的场地中，尽可能摆放多的机器，且储料箱摆在地面上，通过抽吸泵将原料吸到供料箱体中，降低了人工成本，纸张收集机构设有两个卷纸的位置，自动更换，极大增强了工作效率。

附图说明

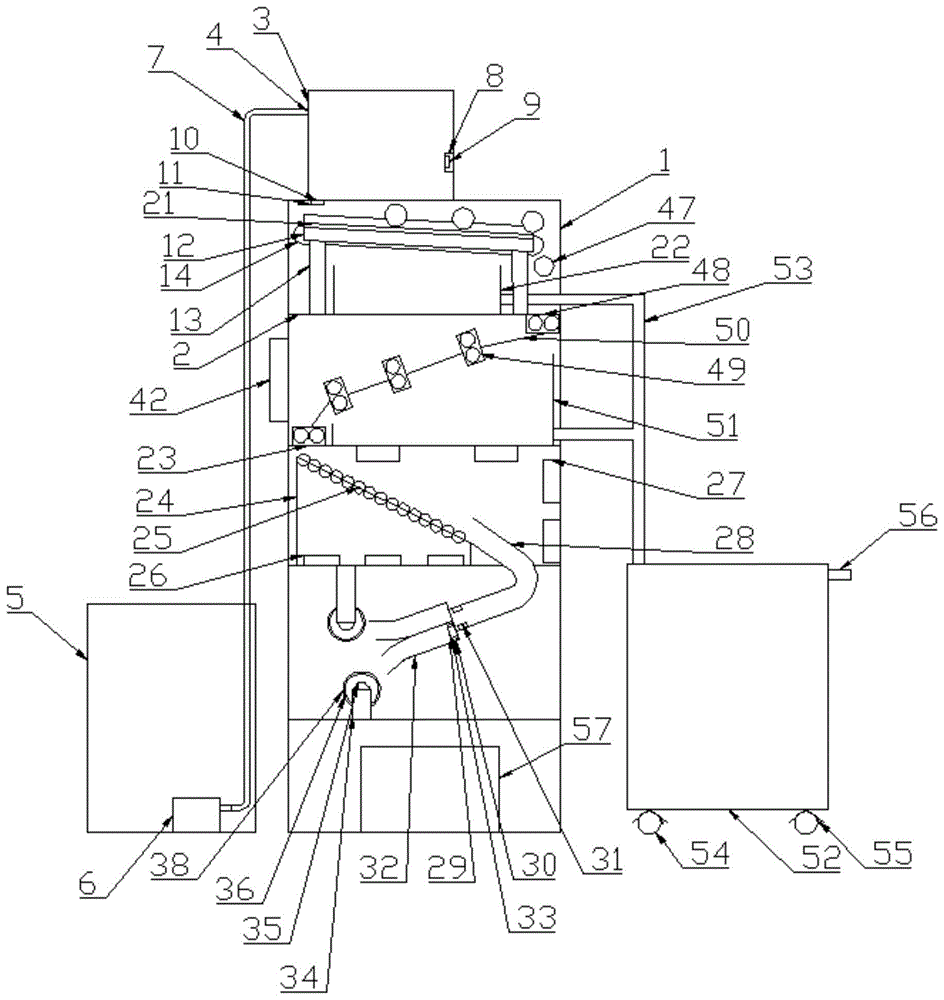

图1是本发明所述自动加料的小型立式分层造纸机的结构示意图；
