技术领域

本发明涉及机电设备技术领域，具体来说，涉及一种多角度的木工雕刻装置。

背景技术

木器加工机械。主要用于木器加工，水晶，铜，铝，等，使其更具美观价值。但是现有的木工雕刻机在对木材进行雕刻时，往往只能从某个固定的角度进行雕刻，不能进行多角度和多方向的雕刻，从而导致雕刻的效率大大的较低，同时美观程度不高。

针对相关技术中的问题，目前尚未提出有效的解决方案。

发明内容

针对相关技术中的问题，本发明提出一种多角度的木工雕刻装置，以克服现有相关技术所存在的上述技术问题。

本发明的技术方案是这样实现的：

一种多角度的木工雕刻装置，包括底座、支撑柱、顶板和切割头，所述底座的顶端两侧边对称设有所述支撑柱，两侧支撑柱之间的顶端设有所述顶板，所述顶板的底端设有滑槽，所述滑槽上设有与所述滑槽相适配的滑块，所述滑块的底端设有固定座，所述固定座的底端环绕设有电机一、电机二和电机三，所述电机一的输出轴与转轴一连接，所述转轴一的底端设有齿轮一，所述电机二的输出轴与转轴二连接，所述转轴转轴二的底端设有齿轮二，所述电机三的输出轴与转轴三连接，所述转轴三的底端设有齿轮三，所述固定座的底端中部设有连接轴，所述连接轴上与所述齿轮一同高处设有与所述齿轮一相适配的齿轮四，所述齿轮四的下方与所述齿轮二同高处设有与所述齿轮二相适配的齿轮五，所述齿轮四与所述齿轮五之间的所述连接轴上设有套筒一，所述齿轮五的下方与所述齿轮三同高处设有与所述齿轮三相适配的齿轮六，位于所述齿轮五与所述齿轮六之间的所述连接轴上设有套筒二，所述齿轮六的底端且位于所述套筒二的外侧设有连接套一，所述连接套一的一端与连接杆一的一端连接，所述连接杆一远离所述连接套一的一端与连接杆二的一端连接，所述连接套一的底端且位于所述套筒一的外侧设有连接套二，所述连接套二的一端与连接杆三的一端连接，所述连接杆三远离所述连接套二的一端设有连接杆四，所述连接套二的底端且位于位于所述连接轴的外侧设有连接套三，所述连接套三的一侧边与连接杆五的一端连接，所述连接杆五远离所述连接套三的一端设有连接杆六，所述连接杆四、所述连接杆五和所述连接杆六之间设有连接板，所述连接板的底端中部设有所述切割头。

进一步的，所述支撑柱的外部一侧边设有控制按钮，且所述控制按钮与所述电机一、电机二和所述电机三均控制连接。

进一步的，所述底座的底端边角处均设有支撑腿，所述支撑腿的底端设有防滑垫。

进一步的，所述电机一、所述电机二和所述电机三的顶端与所述固定座的底端之间均设有固定板，且所述固定板的两侧边均通过固定栓固定在所述固定座上。

进一步的，所述连接杆一与所述连接杆二之间、所述连接杆三与所述连接杆四之间、所述连接杆五与所述连接杆六之间均通过活动栓连接。

进一步的，所述齿轮一的顶部水平面大于所述齿轮二的顶部水平面，所述齿轮二的顶部水平面大于所述齿轮三的顶部水平面。

本发明的有益效果：通过电机一的转动带动齿轮一的转动，齿轮一的转动带动齿轮四的转动，齿轮四的转动带动连接杆五的转动，电机二的转动带动齿轮二的转动，齿轮二的转动带动齿轮五的转动，齿轮五的转动带动连接杆三的转动，电机三的转动带动齿轮三的转动，齿轮三的转动带动齿轮六的转动，齿轮六的转动带动连接杆一的转动，从而通过连接杆之间的相互转动带动连接板和切割头的转动，使得切割头的角度可以进行多方向的调节，从而可以对待雕刻的木工从不同的方向和角度进行雕刻，保障雕刻的精度，更加方便人们的使用。

同时，控制按钮可以方便控制电机一、电机二和电机三的转动，从而更加方便人们的调节和控制，支撑腿可以对底座起到支撑作用，防滑垫可以防止支撑腿的打滑，从而更加利于装置的安全和使用，通过固定栓可以将固定板固定的更加牢固，活动栓更加利于连接杆之间的活动和连接。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

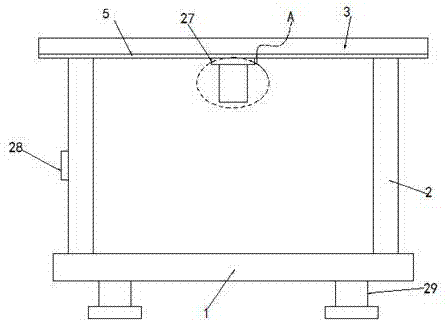

图1是根据本发明实施例的多角度的木工雕刻装置结构示意图；

图2是根据本发明实施例的图1中A部分的放大结构图。

图中：

1、底座；2、支撑柱；3、顶板；4、切割头；5、滑槽；6、固定座；7、电机一；8、电机二；9、电机三；10、齿轮一；11、齿轮二；12、齿轮三；13、连接轴；14、齿轮四；15、齿轮五；16、齿轮六；17、连接套一；18、连接杆一；19、连接杆二；20、连接套二；21、连接杆三；22、连接杆四；23、连接套三；24、连接杆五；25、连接杆六；26、连接板；27、滑块；28、控制按钮；29、支撑腿；30、固定板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本发明保护的范围。

根据本发明的实施例，提供了一种多角度的木工雕刻装置。

如图1-2所示，根据本发明实施例的多角度的木工雕刻装置，包括底座1、支撑柱2、顶板3和切割头4，所述底座1的顶端两侧边对称设有所述支撑柱2，两侧支撑柱2之间的顶端设有所述顶板3，所述顶板3的底端设有滑槽5，所述滑槽5上设有与所述滑槽5相适配的滑块27，所述滑块27的底端设有固定座6，所述固定座6的底端环绕设有电机一7、电机二8和电机三9，所述电机一7的输出轴与转轴一连接，所述转轴一的底端设有齿轮一10，所述电机二8的输出轴与转轴二连接，所述转轴转轴二的底端设有齿轮二11，所述电机三9的输出轴与转轴三连接，所述转轴三的底端设有齿轮三12，所述固定座6的底端中部设有连接轴13，所述连接轴13上与所述齿轮一10同高处设有与所述齿轮一10相适配的齿轮四14，所述齿轮四14的下方与所述齿轮二11同高处设有与所述齿轮二11相适配的齿轮五15，所述齿轮四14与所述齿轮五15之间的所述连接轴13上设有套筒一，所述齿轮五15的下方与所述齿轮三12同高处设有与所述齿轮三12相适配的齿轮六16，位于所述齿轮五15与所述齿轮六16之间的所述连接轴13上设有套筒二，所述齿轮六16的底端且位于所述套筒二的外侧设有连接套一17，所述连接套一17的一端与连接杆一18的一端连接，所述连接杆一18远离所述连接套一17的一端与连接杆二19的一端连接，所述连接套一17的底端且位于所述套筒一的外侧设有连接套二20，所述连接套二20的一端与连接杆三21的一端连接，所述连接杆三21远离所述连接套二20的一端设有连接杆四22，所述连接套二20的底端且位于位于所述连接轴13的外侧设有连接套三23，所述连接套三23的一侧边与连接杆五24的一端连接，所述连接杆五24远离所述连接套三23的一端设有连接杆六25，所述连接杆四22、所述连接杆五24和所述连接杆六25之间设有连接板26，所述连接板26的底端中部设有所述切割头4。

借助于上述技术方案，通过电机一7的转动带动齿轮一10的转动，齿轮一10的转动带动齿轮四14的转动，齿轮四14的转动带动连接杆五24的转动，电机二8的转动带动齿轮二11的转动，齿轮二11的转动带动齿轮五15的转动，齿轮五15的转动带动连接杆三21的转动，电机三9的转动带动齿轮三12的转动，齿轮三12的转动带动齿轮六16的转动，齿轮六16的转动带动连接杆一18的转动，从而通过连接杆之间的相互转动带动连接板26和切割头4的转动，使得切割头4的角度可以进行多方向的调节，从而可以对待雕刻的木工从不同的方向和角度进行雕刻，保障雕刻的精度，更加方便人们的使用。

此外，通过所述支撑柱2的外部一侧边设有控制按钮28，且所述控制按钮28与所述电机一7、电机二8和所述电机三9均控制连接，控制按钮28可以方便控制电机一7、电机二8和电机三9的转动，从而更加方便人们的调节和控制；通过所述底座1的底端边角处均设有支撑腿29，所述支撑腿29的底端设有防滑垫，支撑腿29可以对底座1起到支撑作用，防滑垫可以防止支撑腿29的打滑，从而更加利于装置的安全和使用；通过所述电机一7、所述电机二8和所述电机三9的顶端与所述固定座6的底端之间均设有固定板30，且所述固定板30的两侧边均通过固定栓固定在所述固定座6上，通过固定栓可以将固定板30固定的更加牢固；通过所述连接杆一18与所述连接杆二19之间、所述连接杆三21与所述连接杆四22之间、所述连接杆五24与所述连接杆六25之间均通过活动栓连接，活动栓更加利于连接杆之间的活动和连接；通过所述齿轮一10的顶部水平面大于所述齿轮二11的顶部水平面，所述齿轮二11的顶部水平面大于所述齿轮三12的顶部水平面。

综上所述，借助于本发明的上述技术方案，通过电机一7的转动带动齿轮一10的转动，齿轮一10的转动带动齿轮四14的转动，齿轮四14的转动带动连接杆五24的转动，电机二8的转动带动齿轮二11的转动，齿轮二11的转动带动齿轮五15的转动，齿轮五15的转动带动连接杆三21的转动，电机三9的转动带动齿轮三12的转动，齿轮三12的转动带动齿轮六16的转动，齿轮六16的转动带动连接杆一18的转动，从而通过连接杆之间的相互转动带动连接板26和切割头4的转动，使得切割头4的角度可以进行多方向的调节，从而可以对待雕刻的木工从不同的方向和角度进行雕刻，保障雕刻的精度，更加方便人们的使用。

同时，控制按钮28可以方便控制电机一7、电机二8和电机三9的转动，从而更加方便人们的调节和控制，支撑腿29可以对底座1起到支撑作用，防滑垫可以防止支撑腿29的打滑，从而更加利于装置的安全和使用，通过固定栓可以将固定板30固定的更加牢固，活动栓更加利于连接杆之间的活动和连接。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
