技术领域

本发明涉及园林绿化技术领域，具体为一种园林绿化用树木施肥装置。

背景技术

在一定的地域运用工程技术和艺术手段，通过改造地形，或进一步筑山、叠石、理水种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林，园林包括庭园、宅园、小游园、花园、公园、植物园、动物园等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地，树木是由枝和杆还有叶呈现的一种植物，可存活几十年，一般将乔木称为树，有明显直立的主干，植株一般高大，分枝距离地面较高，可以形成树冠，树有很多种，俗语中也有将比较大的灌木称为树的，如石榴树、茶树等，树木是木本植物的总称，有乔木、灌木和木质藤本之分，树木主要是种子植物，蕨类植物中只有树蕨为树木，中国约有八千种树木，施肥必须考虑土壤，这是因为:第一，只有在土壤对某一养分供应不足时，才需要施肥，并不需要把所有的必需元素施入土壤，因为大多数营养元素养分供应充足，否则会造成浪费，甚至造成作物中毒，这一点有时被忽视，第二，肥料施入土壤后会发生一系列变化，会在不同程度影响肥料效果，不考虑土壤，也就谈不上真正的合理施肥，如在水田中施用硝态氮肥，必然会降低肥效等。

在园林绿化建设中，对树木进行施肥是必不可少的环节，但是很多时候都是将肥料堆积在树木与土壤接触的表面，是为了节省时间，使其自由吸收养料，但是这样一来，树木吸收到养料需要一定的时间，要是遇到下雨天，肥料很有可能被雨水冲掉，造成不必要的浪费。

发明内容

针对现有技术的不足，本发明提供了一种园林绿化用树木施肥装置，解决了肥料施肥堆积在地面，树木不能及时吸收到养料的问题。

为实现以上目的，本发明通过以下技术方案予以实现：一种园林绿化用树木施肥装置，包括底板，所述底板的顶部固定连接有箱体，并且箱体的一侧固定连接有水箱，所述底板的一侧固定连接有支撑板，并且支撑板的顶部固定连接有移动装置。

优选的，所述移动装置包括支撑柱，所述支撑柱的顶端固定连接有第一电机，并且第一电机输出轴的一端固定连接有扇形板，所述支撑板顶部的一侧滑动连接有滑块，并且滑块的顶部固定连接有滑板，所述滑板顶部的一侧固定连接有固定板，并且扇形板表面的一侧活动连接有连接杆，所述连接杆远离扇形板的一端与固定板的一侧活动连接，所述滑板的顶部且位于扇形板的底部固定连接有曲型杆，所述曲型杆的底端贯穿滑板并延伸至滑板的底部。

优选的，所述支撑板顶部的一侧开设有与滑块相适配的滑槽，并且支撑板一侧的内部固定连接有打孔装置。

优选的，所述打孔装置包括外壳，所述外壳的表面贯穿支撑板并延伸至支撑板的底部。

优选的，所述外壳的顶部贯穿有活动杆，所述活动杆的表面且位于外壳内壁的顶部与顶部之间固定连接有弹簧，所述活动杆延伸至外壳顶部的一端固定连接有顶板。

优选的，所述箱体的顶部固定连接有第二电机，并且第二电机输出轴的一端固定连接有搅拌杆。

优选的，所述搅拌杆远离第二电机输出轴的一端贯穿箱体并延伸至箱体的内部，所述搅拌杆延伸至箱体内部的一端与箱体内壁的底部活动连接。

优选的，所述搅拌杆延伸至箱体内部的一端表面两侧均固定连接有搅拌刀片，并且箱体内壁的两侧均固定连接有搅拌板。

优选的，所述箱体顶部的一侧连通有进料管，并且水箱内壁的底部固定连接有水泵，所述水泵出水口的一端连通有导管，所述导管远离水泵的一端分别贯穿水箱和箱体并延伸至箱体的内部，所述导管延伸至箱体内部的一端固定连接有喷头。

优选的，所述底板远离支撑板的一侧固定连接有固定块，并且固定块的顶部固定连接有推杆，所述推杆的顶端固定连接有把手，并且箱体的底部和底板的顶部之间均连通有排料管。

优选的，所述排料管延伸至底板底部的一端固定连接有施肥喷头，并且排料管的内部固定连接有电子阀门，所述底板底部的两侧均固定连接有万向轮。

有益效果

本发明提供了一种园林绿化用树木施肥装置。具备以下有益效果：

(1)、该园林绿化用树木施肥装置，通过底板的一侧固定连接有支撑板，并且支撑板的顶部固定连接有移动装置，移动装置包括支撑柱，支撑柱的顶端固定连接有第一电机，并且第一电机输出轴的一端固定连接有扇形板，支撑板顶部的一侧滑动连接有滑块，并且滑块的顶部固定连接有滑板，滑板顶部的一侧固定连接有固定板，并且扇形板表面的一侧活动连接有连接杆，连接杆远离扇形板的一端与固定板的一侧活动连接，滑板的顶部且位于扇形板的底部固定连接有曲型杆，曲型杆的底端贯穿滑板并延伸至滑板的底部，支撑板顶部的一侧开设有与滑块相适配的滑槽，并且支撑板一侧的内部固定连接有打孔装置，打孔装置包括外壳，外壳的表面贯穿支撑板并延伸至支撑板的底部，先将需要施肥树木的地面进行打洞，然后将肥料倒入洞中，树木就可以在很短的时间内就可以吸收到养分，缩短了树木吸收到养分的时间，及时为树木提供了养分。

(2)、该园林绿化用树木施肥装置，通过底板的顶部固定连接有箱体，并且箱体的一侧固定连接有水箱，箱体的顶部固定连接有第二电机，并且第二电机输出轴的一端固定连接有搅拌杆，搅拌杆远离第二电机输出轴的一端贯穿箱体并延伸至箱体的内部，搅拌杆延伸至箱体内部的一端与箱体内壁的底部活动连接，搅拌杆延伸至箱体内部的一端表面两侧均固定连接有搅拌刀片，并且箱体内壁的两侧均固定连接有搅拌板，箱体顶部的一侧连通有进料管，并且水箱内壁的底部固定连接有水泵，水泵出水口的一端连通有导管，导管远离水泵的一端分别贯穿水箱和箱体并延伸至箱体的内部，导管延伸至箱体内部的一端固定连接有喷头，先将肥料加水进行搅拌，加速了肥料的溶解，可以更好更快的被树木吸收，提高了施肥的效率。

(3)、该园林绿化用树木施肥装置，通过底板远离支撑板的一侧固定连接有固定块，并且固定块的顶部固定连接有推杆，推杆的顶端固定连接有把手，并且箱体的底部和底板的顶部之间均连通有排料管，排料管延伸至底板底部的一端固定连接有施肥喷头，并且排料管的内部固定连接有电子阀门，底板底部的两侧均固定连接有万向轮，采用小推车的形式在园林中行走，减轻了园林绿化工作人员的工作负担，操作也十分的简单，节省了人力与时间。

(4)、该园林绿化用树木施肥装置，通过支撑板顶部的一侧开设有与滑块相适配的滑槽，并且支撑板一侧的内部固定连接有打孔装置，打孔装置包括外壳，外壳的表面贯穿支撑板并延伸至支撑板的底部，外壳的顶部贯穿有活动杆，活动杆的表面且位于外壳内壁的顶部与顶部之间固定连接有弹簧，活动杆延伸至外壳顶部的一端固定连接有顶板，箱体的底部和底板的顶部之间均连通有排料管，排料管延伸至底板底部的一端固定连接有施肥喷头，并且排料管的内部固定连接有电子阀门，先打洞，然后再将小推车往前推，就可以直接将肥料倒入到洞中了，操作十分的简便。

附图说明

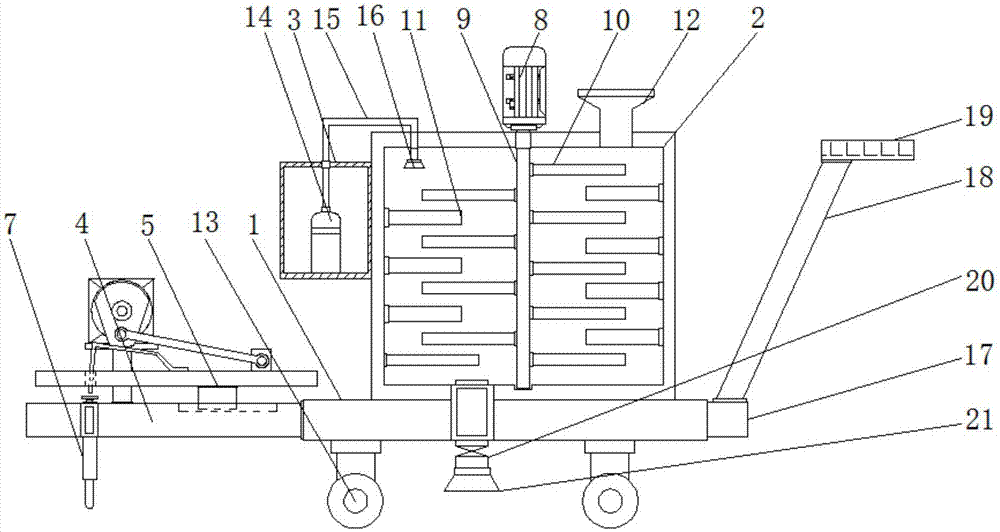

图1为本发明结构示意图；

图2为本发明移动装置的结构示意图；

图3为本发明打孔装置的结构示意图。

图中：1底板、2箱体、3水箱、4支撑板、5移动装置、51支撑柱、52第一电机、53扇形板、54滑块、55滑板、56固定板、57连接杆、58曲型杆、6滑槽、7打孔装置、71外壳、72活动杆、73弹簧、74顶板、8第二电机、9搅拌杆、10搅拌刀片、11搅拌板、12进料管、13万向轮、14水泵、15导管、16喷头、17固定块、18推杆、19把手、20排料管、21施肥喷头。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种园林绿化用树木施肥装置，包括底板1，底板1远离支撑板4的一侧固定连接有固定块17，并且固定块17的顶部固定连接有推杆18，推杆18的顶端固定连接有把手19，并且箱体2的底部和底板1的顶部之间均连通有排料管20，先打洞，然后再将小推车往前推，就可以直接将肥料倒入到洞中了，操作十分的简便，排料管20延伸至底板1底部的一端固定连接有施肥喷头21，先将肥料加水进行搅拌，加速了肥料的溶解，可以更好更快的被树木吸收，提高了施肥的效率，并且排料管20的内部固定连接有电子阀门，底板1底部的两侧均固定连接有万向轮22，采用小推车的形式在园林中行走，减轻了园林绿化工作人员的工作负担，操作也十分的简单，节省了人力与时间，底板1的顶部固定连接有箱体2，箱体2的顶部固定连接有第二电机8，并且第二电机8输出轴的一端固定连接有搅拌杆9，搅拌杆9延伸至箱体2内部的一端表面两侧均固定连接有搅拌刀片10，并且箱体2内壁的两侧均固定连接有搅拌板11，箱体2顶部的一侧连通有进料管12，并且水箱3内壁的底部固定连接有水泵14，水泵14出水口的一端连通有导管15，导管15远离水泵14的一端分别贯穿水箱3和箱体2并延伸至箱体2的内部，导管15延伸至箱体2内部的一端固定连接有喷头16，搅拌杆9远离第二电机8输出轴的一端贯穿箱体2并延伸至箱体2的内部，搅拌杆9延伸至箱体2内部的一端与箱体2内壁的底部活动连接，并且箱体2的一侧固定连接有水箱3，底板1的一侧固定连接有支撑板4，支撑板4顶部的一侧开设有与滑块55相适配的滑槽6，并且支撑板4一侧的内部固定连接有打孔装置7，打孔装置7包括外壳71，外壳71的顶部贯穿有活动杆72，先将需要施肥树木的地面进行打洞，然后将肥料倒入洞中，树木就可以在很短的时间内就可以吸收到养分，缩短了树木吸收到养分的时间，及时为树木提供了养分，活动杆72的表面且位于外壳71内壁的顶部与顶部之间固定连接有弹簧73，活动杆72延伸至外壳71顶部的一端固定连接有顶板74，外壳71的表面贯穿支撑板4并延伸至支撑板4的底部，并且支撑板4的顶部固定连接有移动装置5，移动装置5包括支撑柱51，支撑柱51的顶端固定连接有第一电机52，并且第一电机52输出轴的一端固定连接有扇形板53，支撑板4顶部的一侧滑动连接有滑块54，并且滑块54的顶部固定连接有滑板55，滑板55的一侧开设有与曲型杆58相适配的通槽，滑板55顶部的一侧固定连接有固定板56，并且扇形板53表面的一侧活动连接有连接杆57，连接杆57远离扇形板53的一端与固定板56的一侧活动连接，滑板55的顶部且位于扇形板53的底部固定连接有曲型杆58，曲型杆58的底端贯穿滑板55并延伸至滑板55的底部。

工作时，推着把手19将小推车推到园林绿化带中，提前将肥料从进料管12倒入箱体2中，打开第二电机8，搅拌刀片10对肥料进行搅拌，水泵14吸水通过喷头16降水注进箱体2中，与肥料一起搅拌，然后打开第一电机52，第一电机52带动扇形板53进行旋转，连接杆57拉动滑板55在滑槽6里进行移动，扇形板53带动曲型杆58进行上下移动，曲型杆58推动活动杆72向下运动，对地面进行打洞，然后将小推车向前推，通过排料管20将肥料排到洞中，这样就完成了园林绿化对树木的施肥。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
