技术领域

本发明涉及饲料生产加工设备领域，更确切地说，是一种运用离心均匀布料的逆流式饲料冷却设备。

背景技术

随着养殖行业的迅猛发展，饲料行业也随之蓬勃发展，目前各地饲料企业众多，在饲料造粒的过程中，为了使饲料膨化和熟化的更好，其温度通常达到90℃左右，因此在造粒之后或是对饲料进行烘干之后，需要对其进行冷却，以防止饲料在装袋后发生霉变等，但是布料机构不能均匀布料，高度不均匀的物料层导致穿过物料的气流差异较大，目前技术考虑不全面，具有以下弊端：

由于布料机构不能均匀布料，高度不均匀的物料层导致穿过物料的气流差异较大，并且较薄的物料层容易在气流的冲击下形成空洞，使得物料无法得到有效的冷却，最终导致冷却的均匀性较差饲料成品质量下降。

发明内容

针对现有技术存在的不足，本发明目的是提供一种运用离心均匀布料的逆流式饲料冷却设备，以解决现有技术的由于布料机构不能均匀布料，高度不均匀的物料层导致穿过物料的气流差异较大，并且较薄的物料层容易在气流的冲击下形成空洞，使得物料无法得到有效的冷却，最终导致冷却的均匀性较差饲料成品质量下降。

为了实现上述目的，本发明是通过如下的技术方案来实现：

一种运用离心均匀布料的逆流式饲料冷却设备，其结构包括电动机、导气管道、饲料冷却装置、支撑架、冷气导入口、饲料收集器、观察窗，所述电动机安装于饲料冷却装置上方，所述导气管道设于饲料冷却装置上端右侧并相连接，所述支撑架与饲料冷却装置通过电焊方式相连接，所述饲料冷却装置下端设有冷气导入口，所述饲料收集器安装于饲料冷却装置下方并相连接，所述观察窗嵌入安装于饲料冷却装置中部，所述饲料冷却装置包括饲料冷却腔外壳、传动杆、饲料均布器，所述传动杆安装于饲料冷却腔外壳内部上方，所述传动杆设于饲料均布器的上方并相连接。

作为本发明进一步地方案，所述饲料均布器包括均布器外罩壳、饲料分散板、连接板、导料锥，所述均布器外罩壳与传动杆相连接，所述饲料分散板设有多个并通过连接板安装于均布器外罩壳内部，所述连接板安装于导料锥的下方并相贴合。

作为本发明进一步地方案，所述饲料分散板包括振动装置、振动导杆、分散板主体，所述振动装置设有多个呈环形等距分布在振动导杆四周，所述振动导杆安装于分散板主体内部。

作为本发明进一步地方案，所述振动装置包括收声板、振动膜、介电质、导线、电磁铁、衔铁、振动体、弹力元件，所述振动膜嵌入安装于收声板中部，所述介电质通过导线与电磁铁电连接，所述衔铁按安装于振动体的下方并相连接，所述振动体通过弹力元件与收声板相连接。

作为本发明进一步地方案，所述传动杆内部为中空结构并与电动机传动连接，从而可以通过传动杆内部中空结构来投放需要冷却的饲料。

作为本发明进一步地方案，所述导料锥为圆锥体结构并其外表面为内凹弧形，通过且弧形外表面可以起到引导饲料走向的效果使得饲料均匀布料。

作为本发明进一步地方案，所述饲料分散板靠近传动杆的一端，其为圆弧倒角结构起到引导饲料走向的效果，避免饲料粘附在饲料分散板上。

作为本发明进一步地方案，所述饲料分散板的外表面上涂有一层超高分子聚乙烯膜，在与湿粘物料接触时，有优异的防粘附性能。

作为本发明进一步地方案，所述饲料分散板为弧形结构并设有多个形成外扩结构，通过其外扩结构能够实现均匀准确的布料，使饲料冷却装置内部的料面高度一致，可以更好的得到有效的冷却提高饲料成品质量。

作为本发明进一步地方案，所述收声板为弧形结构，通过其光滑的弧形外表面可以更好的规则性反射收集声音。

发明有益效果

相对比较于传统的逆流式饲料冷却设备，本发明在振动装置的作用下，通过收声板收集饲料滚动下落的声音，从而声波带动振动膜往复振动来挤压介电质从而形成电流，通过导线将电流导入电磁铁中来吸附衔铁靠近，从而振动体向电磁铁方向移动压缩弹力元件，由于振动膜往复振动从而使得电流为间接性的，从而当电流停止时弹力元件释放弹力势能从而推动振动体撞击振动导杆，通过振动装置来带动振动导杆振动，来将振动传递给分散板主体，从而分散板主体发生振动，可以避免饲料粘附在外表面上。

本发明在饲料分散板的作用下，通过其弧形结构并设有多个形成外扩结构，来实现均匀准确的布料，使饲料冷却装置内部的料面高度一致，可以更好的得到有效的冷却提高饲料成品质量。

附图说明

通过阅读参照附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显。

在附图中：

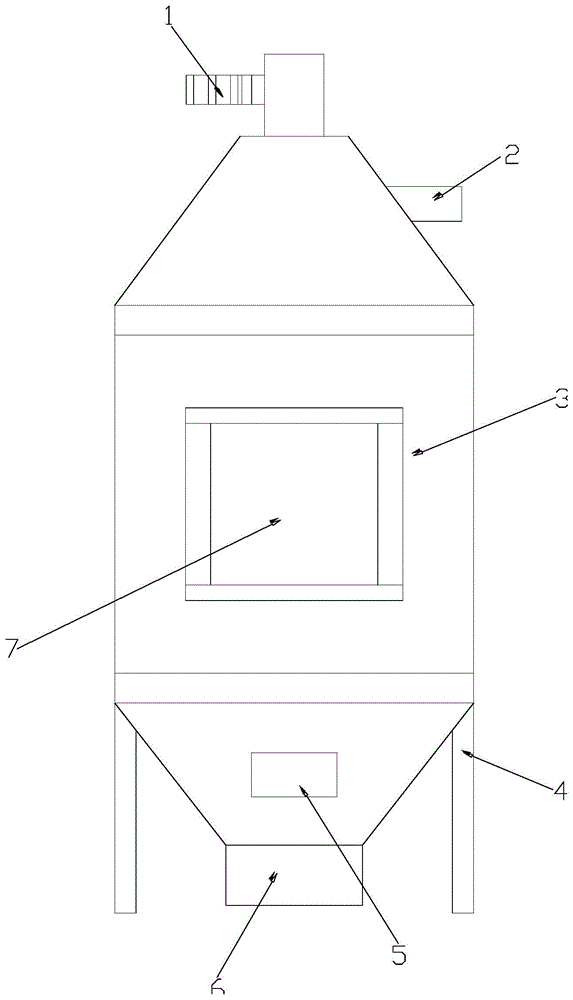

图1为本发明一种运用离心均匀布料的逆流式饲料冷却设备的结构示意图。

图2为本发明一种饲料冷却装置的结构平面图。

图3为本发明一种饲料均布器的结构示意图。

图4为本发明一种饲料均布器的仰视结构平面图。

图5为本发明一种饲料分散板的仰视结构示意图。

图6为本发明一种振动装置的结构平面图。

图中：电动机-1、导气管道-2、饲料冷却装置-3、支撑架-4、冷气导入口-5、饲料收集器-6、观察窗-7、饲料冷却腔外壳-31、传动杆-32、饲料均布器-33、均布器外罩壳-3301、饲料分散板-3302、连接板-3303、导料锥-3304、振动装置-a、振动导杆-b、分散板主体-c、收声板-a1、振动膜-a2、介电质-a3、导线-a4、电磁铁-a5、衔铁-a6、振动体-a7、弹力元件-a8。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-图6所示，本发明提供一种运用离心均匀布料的逆流式饲料冷却设备的技术方案：

如图1-图2所示，一种运用离心均匀布料的逆流式饲料冷却设备，其结构包括电动机1、导气管道2、饲料冷却装置3、支撑架4、冷气导入口5、饲料收集器6、观察窗7，所述电动机1安装于饲料冷却装置3上方，所述导气管道2设于饲料冷却装置3上端右侧并相连接，所述支撑架4与饲料冷却装置3通过电焊方式相连接，所述饲料冷却装置3下端设有冷气导入口5，所述饲料收集器6安装于饲料冷却装置3下方并相连接，所述观察窗7嵌入安装于饲料冷却装置3中部，所述饲料冷却装置3包括饲料冷却腔外壳31、传动杆32、饲料均布器33，所述传动杆32安装于饲料冷却腔外壳31内部上方，所述传动杆32设于饲料均布器33的上方并相连接。

如图3-图4所示，所述饲料均布器33包括均布器外罩壳3301、饲料分散板3302、连接板3303、导料锥3304，所述均布器外罩壳3301与传动杆32相连接，所述饲料分散板3302设有多个并通过连接板3303安装于均布器外罩壳3301内部，所述连接板3303安装于导料锥3304的下方并相贴合。

如图5所示，所述饲料分散板3302包括振动装置a、振动导杆b、分散板主体c，所述振动装置a设有多个呈环形等距分布在振动导杆b四周，所述振动导杆b安装于分散板主体c内部，通过振动装置a来带动振动导杆b振动，来将振动传递给分散板主体c，从而分散板主体c发生振动可以避免饲料粘附在外表面上。

如图6所示，所述振动装置a包括收声板a1、振动膜a2、介电质a3、导线a4、电磁铁a5、衔铁a6、振动体a7、弹力元件a8，所述振动膜a2嵌入安装于收声板a1中部，所述介电质a3通过导线a4与电磁铁a5电连接，所述衔铁a6按安装于振动体a7的下方并相连接，所述振动体a7通过弹力元件a8与收声板a1相连接，通过收声板a1弧形结构其光滑的弧形外表面可以更好的规则性反射收集声音，从而声波带动振动膜a2往复振动来挤压介电质a3从而形成电流，通过导线a4将电流导入电磁铁a5中来吸附衔铁a6靠近，从而振动体a7向电磁铁a5方向移动压缩弹力元件a8，由于振动膜a2往复振动从而使得电流为间接性的，从而当电流停止时弹力元件a8释放弹力势能从而推动振动体a7撞击振动导杆b。

如图2-图3所示，所述传动杆32内部为中空结构并与电动机1传动连接，从而可以通过传动杆32内部中空结构来投放需要冷却的饲料。

如图3所示，所述导料锥3304为圆锥体结构并其外表面为内凹弧形，通过且弧形外表面可以起到引导饲料走向的效果使得饲料均匀布料。

如图3所示，所述饲料分散板3302靠近传动杆32的一端，其为圆弧倒角结构起到引导饲料走向的效果，避免饲料粘附在饲料分散板3302上。

其具体实现原理如下：启动电动机1通过传动杆32内部中空结构来投放需要冷却的饲料，同时通过冷气导入口5将冷气吹入饲料冷却装置3中，饲料通过传动杆32导入饲料均布器33中，同时传动杆32带动饲料均布器33旋转进而对饲料形成离心力，同时通过饲料分散板3302靠近传动杆32的一端，其为圆弧倒角结构起到引导饲料走向的效果，避免饲料粘附在饲料分散板3302上，并通过收声板a1弧形结构其光滑的弧形外表面可以更好的规则性反射收集饲料滚动下落的声音，从而声波带动振动膜a2往复振动来挤压介电质a3从而形成电流，通过导线a4将电流导入电磁铁a5中来吸附衔铁a6靠近，从而振动体a7向电磁铁a5方向移动压缩弹力元件a8，由于振动膜a2往复振动从而使得电流为间接性的，从而当电流停止时弹力元件a8释放弹力势能从而推动振动体a7撞击振动导杆b，通过振动装置a来带动振动导杆b振动，来将振动传递给分散板主体c，从而分散板主体c发生振动，可以进一步避免饲料粘附在外表面上，且饲料分散板3302的外表面上涂有一层超高分子聚乙烯膜，在与湿粘物料接触时有优异的防粘附性能，通过饲料分散板3302为弧形结构并设有多个形成外扩结构，通过其外扩结构能够实现均匀准确的布料，使饲料冷却装置3内部的料面高度一致，可以更好的得到有效的冷却提高饲料成品质量，并通过导料锥3304其圆锥体结构和弧形外表面可以起到引导饲料走向的效果使得饲料均匀布料。

本发明解决的问题是现有技术的由于布料机构不能均匀布料，高度不均匀的物料层导致穿过物料的气流差异较大，并且较薄的物料层容易在气流的冲击下形成空洞，使得物料无法得到有效的冷却，最终导致冷却的均匀性较差饲料成品质量下降，本发明通过上述部件的互相组合，本发明在振动装置的作用下，通过收声板收集饲料滚动下落的声音，从而声波带动振动膜往复振动来挤压介电质从而形成电流，通过导线将电流导入电磁铁中来吸附衔铁靠近，从而振动体向电磁铁方向移动压缩弹力元件，由于振动膜往复振动从而使得电流为间接性的，从而当电流停止时弹力元件释放弹力势能从而推动振动体撞击振动导杆，通过振动装置来带动振动导杆振动，来将振动传递给分散板主体，从而分散板主体发生振动，可以避免饲料粘附在外表面上，本发明在饲料分散板的作用下，通过其弧形结构并设有多个形成外扩结构，来实现均匀准确的布料，使饲料冷却装置内部的料面高度一致，可以更好的得到有效的冷却提高饲料成品质量。。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
