技术领域

本发明涉及现代技术领域，具体为一种大棚种植浇养料管道。

背景技术

现代农业生产中，大棚种植技术有着极其重要的地位，作为大棚种植的主要养料输送结构，大棚种植浇养料管道得到了人们的广泛应用，例如申请号为CN205962173U的实用新型专利，包括输液管、通孔、刃口和卡接槽，虽然该实用新型专利的结构简单但是由于其不能控制养料的流出速度，不能满足现代农业的需要。

发明内容

本发明的目的在于提供一种大棚种植浇养料管道，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种大棚种植浇养料管道，包括箱体和水泵，所述箱体的内腔顶部安装有水泵，所述水泵的左侧安装有进水管，所述水泵的右侧安装有出料口，所述出料口贯穿箱体，所述出料口的右侧外壁安装有接管，所述接管的右侧内壁安装有第一出料管，所述第一出料管插入接管中，所述接管的顶部安装有转杆，所述转杆的贯穿接管，所述转杆的左右两侧均安装有多个橡胶块，所述橡胶块与接管的顶部内壁相连，所述转杆的底端安装有弧形板，所述弧形板与第一出料管的左侧外壁搭接相连，所述第一出料管的右侧底部安装有多个第二出料管，所述第二出料管贯穿第一出料管，所述第二出料管的外壁底端安装有槽钢，所述槽钢的内壁开有多个第一滑道，所述第一滑道的内腔安装有滑块，所述滑块的下表面安装有拉杆，所述拉杆贯穿槽钢，所述拉杆的前端安装有第一转轴，所述槽钢的上表面开有通口，所述通口的内腔安装有多个挡板，所述挡板通过第二转轴与槽钢的内壁相连，所述挡板的前部外壁安装有滑杆，所述槽钢的内壁下表面开有第二滑道，所述滑杆贯穿滑道第二滑道，所述挡板的底部外壁安装有第三转轴,所述第三转轴通过连杆与第一转轴相连。

优选的，所述第一滑道的内腔左右两侧均开有卡槽，所述滑块的内腔左右两侧均安装有多个弹簧，所述弹簧通过卡板与卡块相连，所述卡块插入滑块中，所述卡块贯穿卡槽。

优选的，所述接管的内壁底部安装有顶柱，所述顶柱贯穿弧形板。

优选的，所述接管的左右两侧均安装有橡胶圈，所述橡胶圈的内壁分别与出料口和第一出料管的外壁搭接相连。

优选的，所述转杆的顶端安装有把手。

与现有技术相比，本发明的有益效果是：该大棚种植浇养料管道，通过箱体存储了浇注所需的营养液，而通过水泵可以将营养液吸出，后经由各个第二出料管浇注到各个单位中，而接管中安装的弧形板使出料口中流进第一出料管中的营养液总量得到控制，而拉动拉杆则可以打开挡板，拉动不同数量的拉杆则可以使通口中流出的营养液的数量得到控制，满足了现代农业的需求。

附图说明

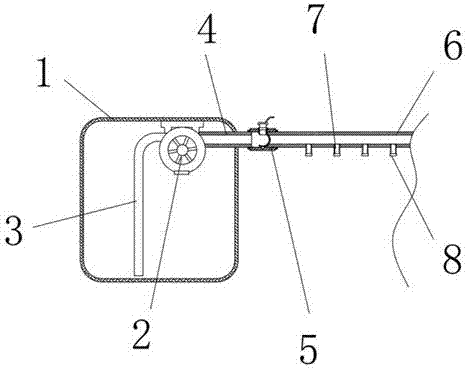

图1为本发明结构示意图；

图2为本发明的接管结构示意图；

图3为本发明的槽钢结构示意图；

图4为本发明的卡块结构示意图。

图中：1、箱体，2、水泵，3、进水管，4、出料口，5、接管，6、第一出料管，7、第二出料管，8、槽钢，9、转杆，10、弧形板，11、橡胶块，12、第一滑道，13、第一转轴，14、拉杆，15、第二转轴，16、连杆，17、滑块，18、第三转轴，19、挡板，20、通口，21、滑杆，22、第二滑道，23、弹簧，24、卡块，25、卡槽，26、卡板，27、顶柱，28、橡胶圈，29、把手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种大棚种植浇养料管道，包括箱体1和水泵2，箱体1的内腔顶部安装有水泵2，水泵2吸取箱体1中放入的营养液，水泵2的左侧安装有进水管3，水泵2的右侧安装有出料口4，出料口4贯穿箱体1，出料口4的右侧外壁安装有接管5，接管5的右侧内壁安装有第一出料管6，出料口4中的营养液经由接管5流入第一出料管6中，第一出料管6插入接管5中，接管5的顶部安装有转杆9，转杆9的贯穿接管5，转杆9的左右两侧均安装有三个橡胶块11，防止转杆9松动，导致弧形板不能按要求堵住第一进料管6的管口，橡胶块11与接管5的顶部内壁相连，转杆9的底端安装有弧形板10，弧形板10与第一出料管6的左侧外壁搭接相连，第一出料管6的右侧底部安装有四个第二出料管7，通过第二出料管7向各个单位加入营养液，第二出料管7贯穿第一出料管6，第二出料管7的外壁底端安装有槽钢8，槽钢8的内壁开有六个第一滑道12，第一滑道12的内腔安装有滑块17，滑块17在第一滑道12中可以自由滑动，滑块17的下表面安装有拉杆14，拉杆14贯穿槽钢8，拉杆14的前端安装有第一转轴13，槽钢8的上表面开有通口20，通口20的内腔安装有六个挡板19，打开不同数量的挡板19，使通口20的大小也不同，挡板19通过第二转轴15与槽钢8的内壁相连，使挡板19可以绕其转动，挡板19的前部外壁安装有滑杆21，槽钢8的内壁下表面开有六个第二滑道22，滑杆21贯穿滑道第二滑道22，使挡板19可以在转动时保持轨迹不偏移，挡板19的底部外壁安装有第三转轴18,第三转轴18通过连杆16与第一转轴13相连，防止连杆16卡死，第一滑道12的内腔左右两侧均开有卡槽25，滑块17的内腔左右两侧均安装有两个弹簧23，弹簧23通过卡板26与卡块24相连，防止卡块24掉出，卡块24插入滑块17中，卡块24贯穿卡槽25，使拉杆14拉到一侧时可以被固定，接管5的内壁底部安装有顶柱27，顶柱27贯穿弧形板10，接管5的左右两侧均安装有橡胶圈28，橡胶圈28的内壁分别与出料口4和第一出料管6的外壁搭接相连，防止营养液泄露，转杆9的顶端安装有把手29。

将箱体1中加入植物所需的营养液，接通水泵2的外接电源，使箱体1中的营养液顺进料管3经由水泵2的吸取从出料口4中流出，通过接管流入第一出料管6中，再由第一出料管6流入各个第二出料管7中，控制第一出料管6中的总流量，可以使能流出营养液的第二出料管7的数量得到控制，且只有靠近前部的第二出料管7能流出营养液，操作方式为，拧动转杆9，使弧形板10向外转动，与第一出料管6的管口相错位，便可以使营养液顺着弧形板10的空洞流进第一出料管6的开口，且拧动越靠近90度开口越大，流量也越大，此时拉动拉杆14，使其顺着第一滑道12滑动，拽动连杆16，使其带动挡板19移动，挡板19由于其外壁的滑杆21与第二滑道22的配合相连，所以在连杆16的拽动下，不会平移，而是顺着第二滑道22拉下，而连杆16的运动也体现为底端左滑，顶端下移，从而打开通口20，而拉动不同数量的拉杆14则可以打开不同大小的通口20。

在本发明的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
