技术领域

本发明是一种烟草加工罐底部密封装置，属于烟草加工领域。

背景技术

现有技术中，由于现有的烟草加工罐体与地面之间存在缝隙，进而常会造成烟丝、烟支等进入罐体底部，不方便清洁，进而导致进入罐体底部的烟支和烟丝极易发生霉变、生虫，污染生产环境的情况，影响产品品质，所以急需一种烟草加工罐底部密封装置来解决上述出现的问题。

发明内容

针对现有技术存在的不足，本发明目的是提供一种烟草加工罐底部密封装置，以解决上述背景技术中提出的问题，本发明使用方便，便于对罐体底部缝隙进行密封，便于安装和拆卸，可靠性高。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种烟草加工罐底部密封装置，包括罐体以及密封机构，所述密封机构设置在罐体下端，所述密封机构包括固定块一、安装块一、密封布、承重块、安装块二、螺栓、固定块二、磁条以及密封条，所述固定块一焊接在安装块一前端，所述安装块一设置在罐体环形侧面左端，所述密封布上端粘接在安装块一下端，所述承重块设置在罐体下端，所述承重块通过密封布与安装块一相连接，所述安装块二设置在罐体环形侧面右端，所述螺栓安装在固定块二上，所述固定块二焊接在安装块二前端，所述固定块二通过螺栓与固定块一相连接，所述磁条安装在密封布后部，所述密封条安装在安装块一内，所述密封条与罐体相贴合。

进一步地，所述固定块一和固定块二上均设有螺纹孔，所述螺栓通过螺纹孔将固定块一和固定块二固定，所述固定块一、固定块二以及螺栓均设有两组，两组所述固定块一、固定块二以及螺栓对称装配在安装块一和安装块二上。

进一步地，所述密封布和承重块均设有两组，两组所述密封布和承重块对称装配在安装块一和安装块二上。

进一步地，所述磁条设有四组，四组所述磁条分别设置在两组密封布上，两组所述密封布通过四组磁条相连接。

进一步地，所述密封条设有两组，两组所述密封条对称装配在安装块一和安装块二上。

本发明的有益效果：本发明的一种烟草加工罐底部密封装置，因本发明添加了固定块一、安装块一、密封布、承重块、安装块二、螺栓、固定块二、磁条以及密封条，该设计便于对底部缝隙进行密封，便于安装和拆卸，解决了由于现有的烟草加工罐体与地面之间存在缝隙，进而常会造成烟丝、烟支等进入罐体底部，不方便清洁，进而导致进入罐体底部的烟支和烟丝极易发生霉变、生虫，污染生产环境的情况，影响产品品质的问题。

因本发明添加了螺纹孔，该设计便于螺栓将固定块一和固定块二固定，本发明使用方便，便于对罐体底部缝隙进行密封，便于安装和拆卸，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

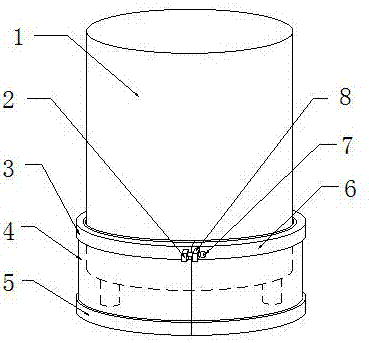

图1为本发明一种烟草加工罐底部密封装置的结构示意图；

图2为本发明一种烟草加工罐底部密封装置中密封布和磁条装配示意图；

图3为本发明一种烟草加工罐底部密封装置中安装块一和安装块二装配示意图；

图中：1-罐体、2-固定块一、3-安装块一、4-密封布、5-承重块、6-安装块二、7-螺栓、8-固定块二、9-磁条、10-密封条。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图3，本发明提供一种技术方案：一种烟草加工罐底部密封装置，包括罐体1以及密封机构，密封机构设置在罐体1下端，密封机构包括固定块一2、安装块一3、密封布4、承重块5、安装块二6、螺栓7、固定块二8、磁条9以及密封条10，固定块一2焊接在安装块一3前端，安装块一3设置在罐体1环形侧面左端，密封布4上端粘接在安装块一3下端，承重块5设置在罐体1下端，承重块5通过密封布4与安装块一3相连接，安装块二6设置在罐体1环形侧面右端，螺栓7安装在固定块二8上，固定块二8焊接在安装块二6前端，固定块二8通过螺栓7与固定块一2相连接，磁条9安装在密封布4后部，密封条10安装在安装块一3内，密封条10与罐体1相贴合，该设计便于对罐体1底部缝隙进行密封，便于安装和拆卸。

固定块一2和固定块二8上均设有螺纹孔，螺栓7通过螺纹孔将固定块一2和固定块二8固定，固定块一2、固定块二8以及螺栓7均设有两组，两组固定块一2、固定块二8以及螺栓7对称装配在安装块一3和安装块二6上，密封布4和承重块5均设有两组，两组密封布4和承重块5对称装配在安装块一3和安装块二6上，磁条9设有四组，四组磁条9分别设置在两组密封布4上，两组密封布4通过四组磁条9相连接，通过四组磁条9相互吸合，将两组密封布4固定，同时使两组承重块5相互贴合，不留缝隙，密封条10设有两组，两组密封条10对称装配在安装块一3和安装块二6上。

具体实施方式：首先作业人员将安装块一3和安装块二6对称放置在罐体1左端和右端，使密封条10与罐体1相贴合，然后将两组密封布4相贴合，使四组磁条9相互吸合，进而将两组密封布4固定，同时使两组承重块5相贴合，然后使两组承重块5与地面相贴合，在两组承重块5重力下，使两组密封布4绷紧，然后使用两组螺栓7将两组固定块一2和固定块二8固定，进而将密封机构安装在罐体1上，进而防止烟丝和烟支进入罐体1底部，从而便于对罐体1底部缝隙进行密封，便于安装和拆卸。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
