技术领域

本发明涉及花盆技术领域，尤其涉及一种自动为花盆内花卉长期供水的花展用花盆。

背景技术

在花卉展览和花卉市场中，花卉从温室搬运到展示场地的花盆中，花卉展示和售卖时间周期一般较长，所以期间要定期对花卉进行添加营养液，目前营养液的添加需要人工进行，增加了人工成本，同时花卉展示的过程中，人员拥挤无意碰撞到花盆可能会导致花盆倾倒或从支架上摔落，传统的自动加营养液的花盆在倾倒时会使种植盆和承托盆脱离，营养液会洒出，不仅清理起来繁琐，而且还会导致营养液的浪费。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自动为花盆内花卉长期供水的花展用花盆。

为了实现上述目的，本发明采用了如下技术方案：

一种自动为花盆内花卉长期供水的花展用花盆，包括种植盆以及套设在种植盆外的承托盆，所述承托盆的侧壁中设有环形储水腔，所述承托盆的外壁设有与环形储水腔连通的补水口，所述补水口的输入端螺纹连接有密封塞，所述环形储水腔的外环壁设有第一环形槽，所述第一环形槽的槽口处设有与其匹配的第一环形弹性膜，所述承托盆的内底部设有凹槽，所述凹槽的槽口处设有平面弹性膜，所述承托盆的左右内壁上对称设有两个竖直滑槽，所述竖直滑槽的内壁设有与储水腔连通的出水口，所述竖直滑槽内均滑动连接有滑块，且滑块与竖直滑槽的侧壁液封，所述滑块的侧壁贯穿设有与出水口匹配的进水口，两个所述滑块的下端共同固定连接有储水盆,所述储水盆的下端与平面弹性膜相抵，所述承托盆的上端内壁沿周向设有第二环形槽，所述第一环形槽、第二环形槽以及凹槽三者相互连通，所述第二环形槽内设有第二环形弹性膜，所述第二环形弹性膜的侧壁等间距连接有多个限位块，所述种植盆的侧壁设有与限位块位置相对应的限位槽。

优选地，所述承托盆的侧壁设有第一透气孔，所述种植盆的侧壁均匀分布有内外连通的第二透气孔，所述第二透气孔斜向上设置。

优选地，所述种植盆的内底部设有吸水口，所述吸水口内固定安装有吸水海绵，所述吸水海绵的部分浸没在储水盆内的水中。

优选地，所述平面弹性膜的底面及凹槽的内底面均连接有磁铁片，且两块磁铁片同极相对。

本发明中，在花卉展览和花卉市场中，先将承托盆摆放好，然后将温室内种植有花的种植盆放到承托盆内，并使种植盆上的限位槽与第二环形弹性膜上的限位块位置相对应，然后通过补水口往储水腔内加入营养液，储水腔内的水通过出水口和进水口进入储水盆内，在营养液的重力作用下，储水盆下降，进而使滑块上的进水口与出水口错位，储水腔内的营养液不在进入储水盆内，在营养液的压力下，第一环形弹性膜产生形变进而压缩第一环形槽内的空气，由于第一环形槽、第二环形槽以及凹槽三者相互连通，所以在压力的作用下第二环形弹性膜上的限位块插入限位槽内，可以有效防止在花展时种植盆倾倒与承托盆发生脱离，随着时间的推移，储水盆内的营养液减少，在磁铁片和第一弹性模的作用下，储水盆上升，储水腔内的营养液通过出水口和进水口往储水盆内填充营养液。本发明构思新颖，可以减少花展时对花卉的维护，降低了人工成本，同时可以有效防止花展时期承托盆倾倒导致承托盆与种植盆脱离。

附图说明

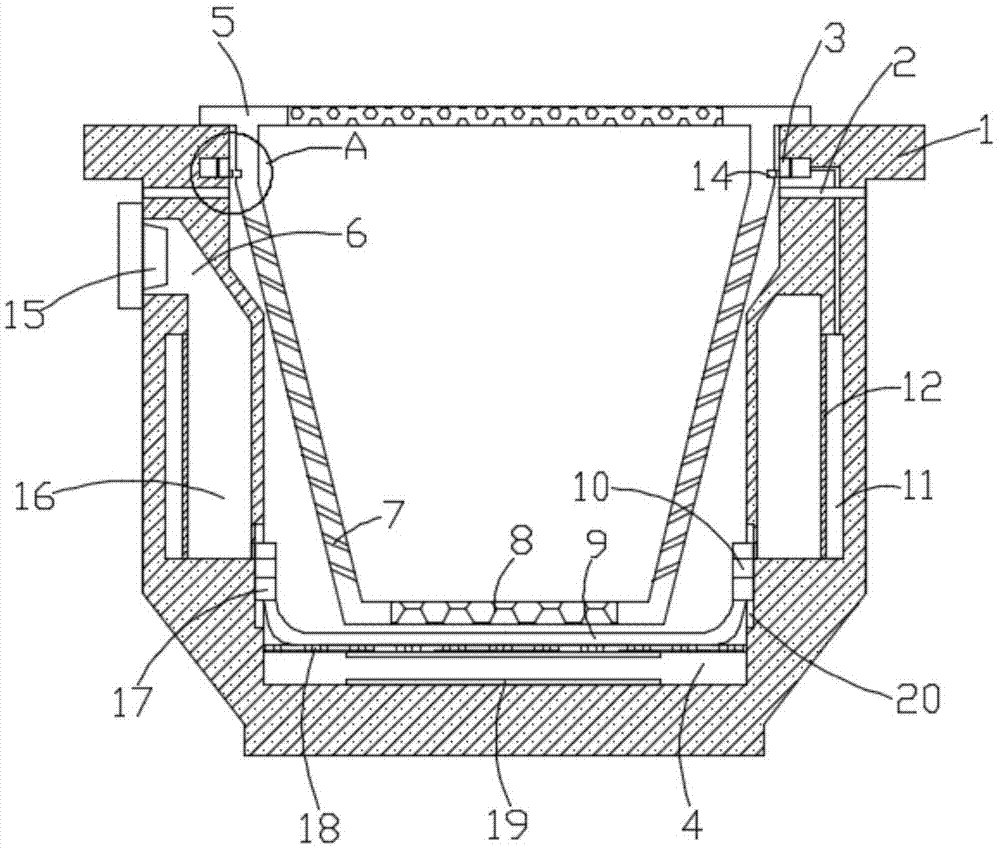

图1为本发明提出的一种自动为花盆内花卉长期供水的花展用花盆的结构示意图；

图2为图1中的A处结构放大示意图。

图中：1承托盆、2第一透气孔、3第二环形弹性膜、4凹槽、5种植盆、6补水口、7第二透气孔、8吸水海绵、9储水盆、10进水口、11第一环形槽、12第一环形弹性膜、13第二环形槽、14限位槽、15密封塞、16储水腔、17滑块、18平面弹性膜、19磁铁片、20竖直滑槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种自动为花盆内花卉长期供水的花展用花盆，包括种植盆5以及套设在种植盆5外的承托盆1，承托盆1的侧壁中设有环形储水腔16，承托盆1的外壁设有与环形储水腔16连通的补水口6，补水口6的输入端螺纹连接有密封塞15，环形储水腔16的外环壁设有第一环形槽11，第一环形槽11的槽口处设有与其匹配的第一环形弹性膜12，承托盆1的内底部设有凹槽4，凹槽4的槽口处设有平面弹性膜18，承托盆1的左右内壁上对称设有两个竖直滑槽20，竖直滑槽20的内壁设有与储水腔1连通的出水口，竖直滑槽20内均滑动连接有滑块17，且滑块17与竖直滑槽20的侧壁液封，滑块17的侧壁贯穿设有与出水口匹配的进水口10，两个滑块17的下端共同固定连接有储水盆9,在花展时，先将承托盆1摆放好，然后将温室内种植有花的种植盆5放到承托盆1内，并使种植盆5上的限位槽与第二环形弹性膜3上的限位块位置相对应，然后通过补水口6往储水腔16内加入营养液，在外界温度过高时，储水腔16内的营养液可以吸收大量的热量，防止花卉的根部在闷热的环境下腐烂，储水腔16内的水通过出水口和进水口10进入储水盆9内，在营养液的重力作用下，储水盆9下降，进而使滑块17上的进水口10与出水口错位，储水腔16内的营养液不在进入储水盆9内，储水盆9的下端与平面弹性膜18相抵，随着时间的推移，储水盆9内的营养液减少，在磁铁片19和第一弹性模18的作用下，储水盆9上升，储水腔16内的营养液通过出水口和进水口10往储水盆9内填充营养液，承托盆1的上端内壁沿周向设有第二环形槽13，第一环形槽11、第二环形槽13以及凹槽4三者相互连通，第二环形槽13内设有第二环形弹性膜3，第二环形弹性膜3的侧壁等间距连接有多个限位块，种植盆5的侧壁设有与限位块位置相对应的限位槽14，在营养液的压力下，第一环形弹性膜12产生形变进而压缩第一环形槽11内的空气，由于第一环形槽11、第二环形槽13以及凹槽4三者相互连通，所以在压力的作用下第二环形弹性膜3上的限位块插入限位槽14内，可以有效防止在花展时种植盆5倾倒与承托盆1发生脱离。

本发明中，承托盆1的侧壁设有第一透气孔2，种植盆5的侧壁均匀分布有内外连通的第二透气孔7，第二透气孔7斜向上设置,斜向上设置的第二透气孔7可以防止泥土掉落入储水盆9内，种植盆5的内底部设有吸水口，吸水口内固定安装有吸水海绵8，吸水海绵8的部分浸没在储水盆9内的水中,平面弹性膜18的底面及凹槽4的内底面均连接有磁铁片19，且两块磁铁片19同极相对，两块磁铁片19的斥力作用于平面弹性膜18，使其可对储水盆9及其内部的营养液起到支承作用，同时可防止平面弹性膜18长期受压产生不可恢复性的形变。

本发明中，在花卉展览和花卉市场中，先将承托盆1摆放好，然后将温室内种植有花的种植盆5放到承托盆1内，并使种植盆5上的限位槽14与第二环形弹性膜3上的限位块位置相对应，然后通过补水口6往储水腔16内加入营养液，储水腔16内的营养液通过出水口和进水口10进入储水盆9内，在营养液的重力作用下，储水盆9下降，进而使滑块17上的进水口10与出水口错位，储水腔16内的营养液不在进入储水盆9内，在营养液的压力下，第一环形弹性膜12产生形变进而压缩第一环形槽11内的空气，由于第一环形槽11、第二环形槽13以及凹槽4三者相互连通，所以在压力的作用下第二环形弹性膜3上的限位块插入限位槽14内，可以有效防止在花展时种植盆5倾倒与承托盆1发生脱离，随着时间的推移，储水盆9内的营养液减少，在磁铁片19和第一弹性模18的作用下，储水盆9上升，储水腔16内的营养液通过出水口和进水口10往储水盆9内填充营养液。

此外，当花盆碰撞倾倒时，由于第一环形弹性膜12设置在环形储水腔16的外圈壁上，环形储水腔16内的营养液会冲击第一环形弹性膜12使其产生较大的形变，继而迫使第一环形槽11内空气进入第二环形槽13内并向外推动限位块卡入限位槽14内，进而避免花盆倾倒时，种植盆5与承托盆1发生脱离，同时当花盆从较高处摔落底部着地时，由于储水盆9的惯性作用挤压平面弹性膜18，迫使其下侧的空气流经第一环形槽11并进入第二环形槽13内，同样可起到防止种植盆5与承托盆1脱离的目的。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
