技术领域

本发明涉及食品制作技术领域，具体地说是一种能够同时对多份脱皮花生同步击打的高效捣碎机。

背景技术

酥饺是一种广东潮汕的特色传统名点，在潮汕人家，每当有隆重的节日时，潮汕人家都会做酥饺，酥饺既好看又酥香。一口咬下去，就咬到了馅，馅料里糖浆的甜、花生和芝麻的香让人满口留香，那种感觉一辈子忘不了，而酥饺里面的馅是花生、芝麻和糖搅拌而成的。

酥饺里的花生馅都是由花生先炒或烤去皮，后经人工打成碎末而成，需要制作大量的酥饺就需要大量的花生碎，如采用对大量的脱皮花生进行一次性打碎，因量多需要使用较大的力气，且捣碎时间长，捣碎还不均匀，捣碎效果差，如采用分多次捣碎，虽捣碎均匀效果好，但是需要多次倒或者加花生，操作繁琐，两者都需要较长的时间。

发明内容

本发明的主要目的在于克服现有技术的不足，提供一种能够同时对多份脱皮花生同步击打的高效捣碎机。

本发明采用如下技术方案来实现：一种能够同时对多份脱皮花生同步击打的高效捣碎机，其结构包括捣碎机、支撑架、防滑垫，所述捣碎机的底部固定有支撑架，所述支撑架的底面4个角部位上均垂直连接有防滑垫，所述捣碎机包括有顶盖、捣碎机构、机体、底座、主动力机构，所述机体的底部与底座的中心位置固定连接，所述机体的顶部则设有与底座相连接的顶盖，所述顶盖上活动连接有捣碎机构，所述捣碎机构的底面连接于捣碎机构，所述捣碎机构设于机体的中心位置，所述底座的底面机械连接于支撑架。

作为优化，所述顶盖包括有导向孔、盖体、方形开口，所述盖体呈方形结构设置，所述盖体的中心位置上开设有与之为同心结构的方形开口，所述方形开口的四周均环绕有导向孔，所述导向孔设置在与之为一体化结构的盖体上，所述导向孔呈等距式的环形布设，所述盖体的底面4个角部位均与底座的4个角部位连接，所述导向孔与捣碎机构相配合，所述盖体位于机体的上方。

作为优化，所述捣碎机构包括有方形板、压杆、捣碎块，所述方形板的底面四周均垂直连接有压杆，所述压杆呈等距式的环形布设，所述压杆远离方形板的一端均垂直连接有捣碎块，所述压杆贯穿于导向孔且两者采用间隙配合，所述方形板平行设于盖体的上方，所述方形板远离盖体的一面连接于主动力机构。

作为优化，所述压杆包括有圆柱体、导向条、螺纹孔，所述圆柱体的4个正方位上均垂直固定有导向条，所述导向条布设有四根且均与圆柱体为一体化结构，所述圆柱体的一端开设有螺纹孔，所述圆柱体、导向条间隙配合于导向孔，所述螺纹孔与捣碎块通过螺纹连接。

作为优化，所述机体包括有环形板、固定板、捣碎仓、环形基体、矩形孔、导向开口，三联密封盖、五联密封盖，所述环形基体的两侧铰链连接有三联密封盖，而两端则连接有五联密封盖，所述环形基体的顶部外壁连接有与之为一体化结构的环形板且两者的顶面呈相切设置，所述环形板的4个角部位上均开设有矩形孔，所述环形基体上均匀的开设有捣碎仓，所述环形基体的中心空腔处安装有固定板，所述固定板的顶面与环形基体的顶面呈相切设置，所述固定板上开设有导向开口，所述导向开口与主动力机构相配合，所述环形板平行设于盖体的下方。

作为优化，所述底座包括有外筒、液压内杆、基座，所述基座的4个角部位上均垂直连接有外筒，所述外筒均设置有液压内杆，所述液压内杆均贯穿于矩形孔而与盖体的角部位相连接，所述基座的顶面与环形基体的底面固定连接，所述基座的底面机械连接于支撑架。

作为优化，所述主动力机构包括有高效节能电机、减速机、输出轴、主动轮、传动带、转轴、从动轮、偏心柱、推拉块，所述高效节能电机与减速机进行传动连接，所述减速机上安装有输出轴，所述输出轴上套置有与之采用过盈配合的主动轮，所述主动轮通过传动带与从动轮连接，所述从动轮贯穿于转轴上且两者采用过度配合，所述转轴上设有偏心柱，所述偏心柱与推拉块的底部贴合接触，所述推拉块与导向开口采用间隙配合，所述偏心柱平行位于固定板的正下方，所述推拉块固定连接于方形板，所述转轴与环形基体的内壁通过轴承座连接。

作为优化，所述推拉块包括有横向板、纵向板、导向槽，所述横向板的底面中心垂直连接于纵向板的顶面，所述纵向板的两侧均开设有导向槽，所述导向槽及纵向板与导向开口间隙配合，所述横向板设于固定板的上方且与方形板相连接。

作为优化，所述捣碎块可贯穿于捣碎仓，所述捣碎仓与捣碎块布设的个数相同且位置均一一对应，所述捣碎仓设置有个且呈正环形布设。

作为优化，所述捣碎块的下半部分为正方形结构设置，上半部分为正四棱锥截去顶部形状设置。

作为优化，所述导向孔的形状与圆柱体、导向条组成的水平横截面的形状相同。

作为优化，所述导向开口的形状与纵向板的水平横截面形状相同。

有益效果

与现有技术相比，本发明的有益效果在于：该捣碎机通过顶盖、捣碎机构、机体、底座、主动力机构的结合设置，以电机为动力，对脱皮花生进行往复式击打捣碎，无须人工捣碎，节时省力，具有16个捣碎仓，能够将脱皮花生分为16份，从而同时对16份脱皮花生进行同步捣碎，捣碎效果好，捣碎速度快，另外捣碎块的外表面呈倾斜设置，能够有效防止花生碎粒残留在捣碎块上，使得花生碎能够顺势下落于捣碎仓内，捣碎均匀，捣碎更为彻底，有助于提高酥饺的食用口感。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

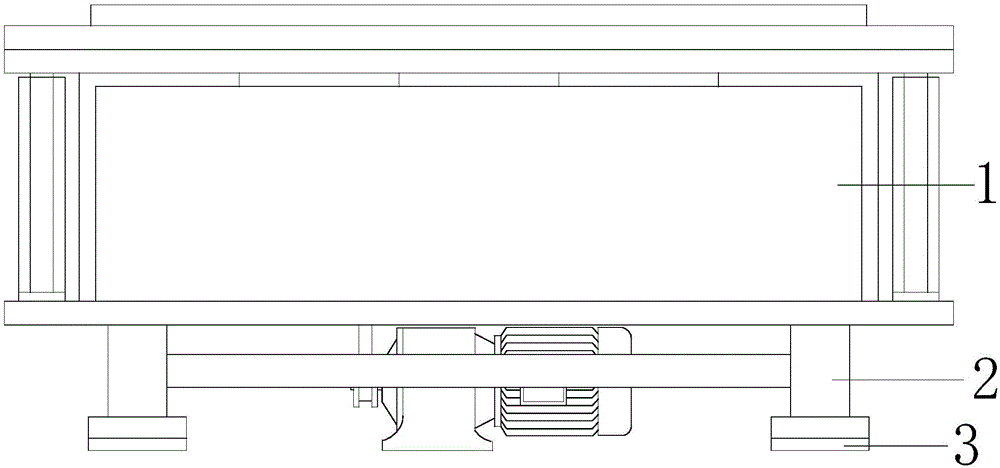

图1为本发明一种能够同时对多份脱皮花生同步击打的高效捣碎机的结构示意图。

图2为本发明的捣碎机的正视图一种工作状态的结构示意图。

图3为本发明的顶盖的俯视图的结构示意图。

图4为本发明的捣碎机构的俯视图的结构示意图。

图5为本发明的压杆的立体结构示意图。

图6为本发明的机体的俯视图的结构示意图。

图7为本发明的底座的俯视图的结构示意图。

图8为本发明的捣碎机构的一种工作状态的结构示意图。

图9为图8的另一种工作状态的结构示意图。

图10为本发明的推拉块的立体结构示意图。

图中，部件名称与附图编号的对应关系为：

捣碎机-1、支撑架-2、防滑垫-3、顶盖-10、捣碎机构-11、机体-12、底座-13、主动力机构-14、导向孔-100、盖体-101、方形开口-102、方形板-110、压杆-111、捣碎块-112、圆柱体-111a、导向条-111b、螺纹孔-111c、环形板-120、固定板-121、捣碎仓-122、环形基体-123、矩形孔-124、导向开口-125、外筒-130、液压内杆-131、基座-132、高效节能电机-140、减速机-141、输出轴-142、主动轮-143、传动带-144、转轴-145、从动轮-146、偏心柱-147、推拉块-148、横向板-148a、纵向板-148b、导向槽-148c。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

请参阅图1-10，本发明提供一种能够同时对多份脱皮花生同步击打的高效捣碎机技术方案：其结构包括捣碎机1、支撑架2、防滑垫3，所述捣碎机1的底部固定有支撑架2，所述支撑架2的底面4个角部位上均垂直连接有防滑垫3，所述捣碎机1包括有顶盖10、捣碎机构11、机体12、底座13、主动力机构14，所述机体12的底部与底座13的中心位置固定连接，所述机体12的顶部则设有与底座13相连接的顶盖10，所述顶盖10上活动连接有捣碎机构11，所述捣碎机构11的底面连接于捣碎机构11，所述捣碎机构11设于机体12的中心位置，所述底座13的底面机械连接于支撑架2。

所述顶盖10包括有导向孔100、盖体101、方形开口102，所述盖体101呈方形结构设置，所述盖体101的中心位置上开设有与之为同心结构的方形开口102，所述方形开口102的四周均环绕有导向孔100，所述导向孔100设置在与之为一体化结构的盖体101上，所述导向孔100呈等距式的环形布设，所述盖体101的底面4个角部位均与底座13的4个角部位连接，所述导向孔100与捣碎机构11相配合，所述盖体101位于机体12的上方。

所述捣碎机构11包括有方形板110、压杆111、捣碎块112，所述方形板110的底面四周均垂直连接有压杆111，所述压杆111呈等距式的环形布设，所述压杆111远离方形板110的一端均垂直连接有捣碎块112，所述压杆111贯穿于导向孔100且两者采用间隙配合，所述方形板110平行设于盖体101的上方，所述方形板110远离盖体101的一面连接于主动力机构14。

所述压杆111包括有圆柱体111a、导向条111b、螺纹孔111c，所述圆柱体111a的4个正方位上均垂直固定有导向条111b，所述导向条111b布设有四根且均与圆柱体111a为一体化结构，所述圆柱体111a的一端开设有螺纹孔111c，所述圆柱体111a、导向条111b间隙配合于导向孔100，所述螺纹孔111c与捣碎块112通过螺纹连接。

所述机体12包括有环形板120、固定板121、捣碎仓122、环形基体123、矩形孔124、导向开口125、三联密封盖126、五联密封盖127，所述环形基体123的两侧铰链连接有三联密封盖126，而两端则连接有五联密封盖127，所述环形基体123的顶部外壁连接有与之为一体化结构的环形板120且两者的顶面呈相切设置，所述环形板120的4个角部位上均开设有矩形孔124，所述环形基体123上均匀的开设有捣碎仓122，所述环形基体123的中心空腔处安装有固定板121，所述固定板121的顶面与环形基体123的顶面呈相切设置，所述固定板121上开设有导向开口125，所述导向开口125与主动力机构14相配合，所述环形板120平行设于盖体101的下方。

所述底座13包括有外筒130、液压内杆131、基座132，所述基座132的4个角部位上均垂直连接有外筒130，所述外筒130均设置有液压内杆131，所述液压内杆131均贯穿于矩形孔124而与盖体101的角部位相连接，所述基座132的顶面与环形基体123的底面固定连接，所述基座132的底面机械连接于支撑架2。

所述主动力机构14包括有高效节能电机140、减速机141、输出轴142、主动轮143、传动带144、转轴145、从动轮146、偏心柱147、推拉块148，所述高效节能电机140与减速机141进行传动连接，所述减速机141上安装有输出轴142，所述输出轴142上套置有与之采用过盈配合的主动轮143，所述主动轮143通过传动带144与从动轮146连接，所述从动轮146贯穿于转轴145上且两者采用过度配合，所述转轴145上设有偏心柱147，所述偏心柱147与推拉块148的底部贴合接触，所述推拉块148与导向开口125采用间隙配合，所述偏心柱147平行位于固定板121的正下方，所述推拉块148固定连接于方形板110，所述转轴145与环形基体123的内壁通过轴承座连接。

所述推拉块148包括有横向板148a、纵向板148b、导向槽148c，所述横向板148a的底面中心垂直连接于纵向板148b的顶面，所述纵向板148b的两侧均开设有导向槽148c，所述导向槽148c及纵向板148b与导向开口125间隙配合，所述横向板148a设于固定板121的上方且与方形板110相连接。

所述捣碎块112可贯穿于捣碎仓122，所述捣碎仓122与捣碎块112布设的个数相同且位置均一一对应，所述捣碎仓122设置有16个且呈正环形布设，能够将脱皮花生分为16份，从而同时对16份脱皮花生进行同步捣碎，捣碎效果好，捣碎速度快。

所述捣碎块112的下半部分为正方形结构设置，上半部分为正四棱锥截去顶部形状设置，从而捣碎块112的外表面呈倾斜设置，有效防止花生碎粒残留在捣碎块112上，使得花生碎能够顺势下落，捣碎更为彻底。

所述导向孔100的形状与圆柱体111a、导向条111b组成的水平横截面的形状相同，能够对压杆111起到导向、限位的作用，使得压杆111能够带动捣碎块112更好的作用于脱皮花生。

所述导向开口125的形状与纵向板148b的水平横截面形状相同，导向开口125对纵向板148b起到导向、限位的作用，能保证纵向板148b始终保持垂直升降。

本发明的工作原理：在16个捣碎仓122内均放置脱皮花生，能够将脱皮花生分为16份，从而同时对16份脱皮花生进行同步捣碎，捣碎效果好，捣碎速度快，通过外筒130、液压内杆131使得盖体101能够盖在环形基体123上，有效防止在捣碎过程中花生碎向四处溅开，驱动高效节能电机140运作，使得高效节能电机140通过减速机141带动输出轴142旋转，从而输出轴142上的主动轮143通过传动带144带动从动轮146旋转，使得转轴145发生联动的同时带动偏心柱147旋转，偏心柱147的设置能够带动推拉块148在导向开口125的导向限位作用下进行升降，从而能够实现往复式击打，推拉块148推动或者拉动捣碎机构11快速升降，当纵向板148b向上时，则方形板110受推顶力，而压杆111与导向孔100的导向作用下带动捣碎块112向上而远离花生，当纵向板148b向下时，则方形板110受拉力，而压杆111与导向孔100的导向作用下带动捣碎块112向下对花生进行敲击捣碎，因捣碎块112的外表面呈倾斜设置，能够有效防止花生碎粒残留在捣碎块112上，使得花生碎能够顺势下落，捣碎更为彻底如此往复式循环，能够快速对花生进行捣碎，捣碎效率高。

综上所述，本发明相对现有技术获得的技术进步是：该捣碎机通过顶盖、捣碎机构、机体、底座、主动力机构的结合设置，以电机为动力，对脱皮花生进行往复式击打捣碎，无须人工捣碎，节时省力，具有16个捣碎仓，能够将脱皮花生分为16份，从而同时对16份脱皮花生进行同步捣碎，捣碎效果好，捣碎速度快，另外捣碎块的外表面呈倾斜设置，能够有效防止花生碎粒残留在捣碎块上，使得花生碎能够顺势下落于捣碎仓内，捣碎均匀，捣碎更为彻底，有助于提高酥饺的食用口感。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
