技术领域

本发明属于农用设备技术领域，具体涉及一种农业种植用便于操作的薄膜覆盖装置。

背景技术

1978年我国首次引进了一整套的地膜栽培技术，从而开始了我国地膜栽培的新时代。地膜栽培可以达到增温(即增加地温)保墒(即增加土壤水分)，提高水分利用率及增产增收效果。又因其保墒保湿效果明显，在我国西北干旱半干旱地区作为一种抗旱栽培技术。因此，地膜栽培技术在我国大部分地区被广泛应用。

但在覆盖薄膜的具体使用操作过程中，需要先挖开薄膜槽，然后将薄膜盖在薄膜槽中，然后用土盖住薄膜，需要多人协作才能完成，造成了很大的不便，这样不仅工作效率低下，而且浪费大量人力。

为此，我们提出一种农业种植用便于操作的薄膜覆盖装置来解决现有技术中存在的问题，使其工作效率得到提高，省时省力，降低劳动成本。

发明内容

本发明的目的在于提供一种农业种植用便于操作的薄膜覆盖装置，以解决上述背景技术中提出现有技术中不仅工作效率低下，而且浪费大量人力的问题。

为实现上述目的，本发明采用了如下技术方案：

一种农业种植用便于操作的薄膜覆盖装置，包括箱体，所述箱体的内部固定连接有两组固定杆，所述固定杆的下侧固定连接有第一固定柱，所述第一固定柱的底端固定连接有轴承，所述轴承的内部插接有转轴，所述固定杆的下侧固定连接有第二固定柱，所述第二固定柱的底端固定连接有中空套筒，所述中空套筒的内部固定连接有弹簧，所述弹簧的底部固定连接有限位板，所述限位板的下端固定连接有联动杆，所述联动杆的下端安装有第一滚轮，所述箱体的外侧两侧均固定连接有两组固定块，所述固定块的内部开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺丝杆，所述螺丝杆的下端通过轴承固定连接有固定板，所述固定板底部一侧的两端分别安装有开沟器和覆土片，所述固定板底部另一侧的两端均安装有第二滚轮。

优选的，所述螺丝杆的顶端固定连接有握持部，所述握持部的外侧套接有橡胶套。

优选的，所述轴承的内部一侧固定连接有棘轮，所述棘轮的一侧活动连接有棘齿，且棘齿的上端销接于第一固定柱的一侧。

优选的，所述箱体的顶部开设有第二开口，所述第二开口的一侧销接有箱盖，所述箱盖的顶部固定连接有第一把手。

优选的，所述固定杆的下侧固定连接有第三固定柱，且第三固定柱的下端通过轴承安装有辊轴。

优选的，所述箱体的一侧开设有第一开口，所述第一开口的一侧销接有盖板，所述盖板和箱体的一侧安装有相互匹配的搭扣锁。

优选的，所述箱体的顶部固定连接有限位块，且限位块位于第二开口的另一侧。

优选的，所述箱体的一侧固定连接有第二把手。

本发明的技术效果和优点：本发明提出的一种农业种植用便于操作的薄膜覆盖装置，与现有技术相比，具有以下有点：

1、将薄膜套在转轴的外侧，然后将薄膜经过第一滚轮的下侧，从箱体中拉出，把薄膜的一端先用土盖住，然后拉动箱体向前移动，开沟器会开出薄膜槽，第一滚轮将薄膜压在薄膜槽中，同时覆土片可以将土盖在薄膜上，改变了传统的需要人工开槽、铺薄膜和盖土的方式，提高了工作效率，节省了人力；

2、中空套筒中的弹簧，可以为第一滚轮提供减震的效果，使得在铺设薄膜的时候，为薄膜减缓拉力，避免将薄膜拉断；

3、开沟器和第二滚轮安装在固定板上，固定板顶部通过螺丝杆连接在固定块上，便于根据铺设薄膜的需要来调节调节开沟器伸入土壤中的深度。

附图说明

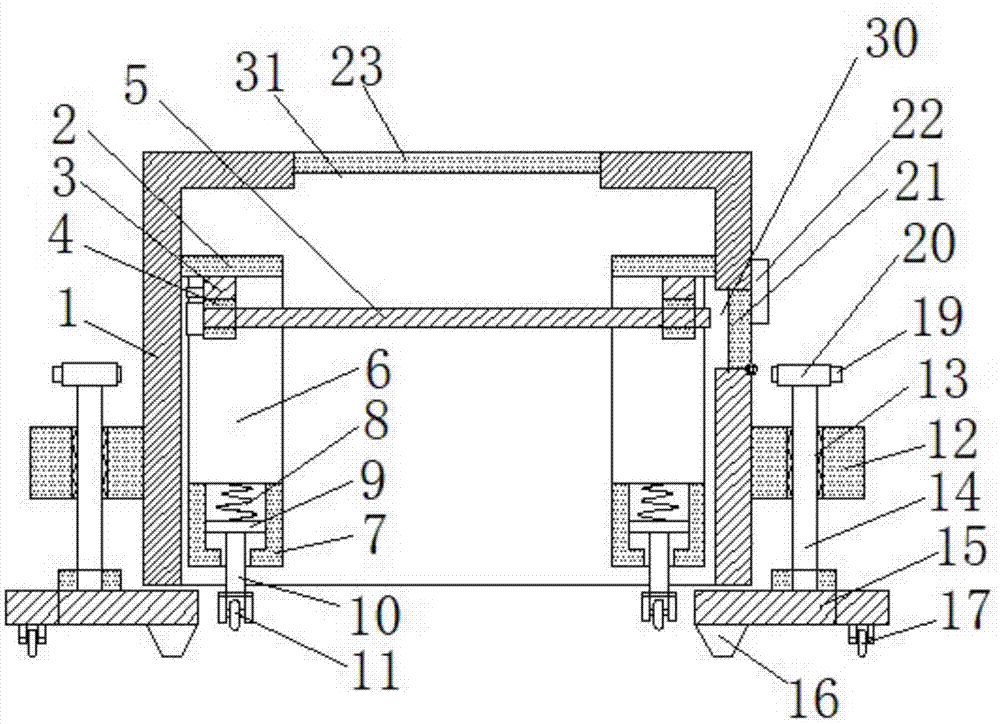

图1为本发明的结构示意图；

图2为本发明的侧视剖面结构示意图；

图3为图2中A区放大结构示意图；

图4为为本发明的主视结构示意图。

图中：1箱体、2固定杆、3第一固定柱、4轴承、5转轴、6第二固定柱、7中空套筒、8弹簧、9限位板、10联动杆、11第一滚轮、12固定块、13螺纹孔、14螺丝杆、15固定板、16开沟器、17第二滚轮、18覆土片、19握持部、20橡胶套、21盖板、22搭扣锁、23箱盖、24第一把手、25限位块、26第三固定柱、27辊轴、28棘齿、29棘轮、30第一开口、31第二开口、32第二把手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供了如图1-4所示的一种农业种植用便于操作的薄膜覆盖装置，包括箱体1，所述箱体1的内部固定连接有两组固定杆2，所述固定杆2的下侧固定连接有第一固定柱3，所述第一固定柱3的底端固定连接有轴承4，所述轴承4的内部插接有转轴5，所述固定杆2的下侧固定连接有第二固定柱6，所述第二固定柱6的底端固定连接有中空套筒7，所述中空套筒7的内部固定连接有弹簧8，所述弹簧8的底部固定连接有限位板9，所述限位板9的下端固定连接有联动杆10，所述联动杆10的下端安装有第一滚轮11，所述箱体1的外侧两侧均固定连接有两组固定块12，所述固定块12的内部开设有螺纹孔13，所述螺纹孔13的内部螺纹连接有螺丝杆14，所述螺丝杆14的下端通过轴承4固定连接有固定板15，所述固定板15底部一侧的两端分别安装有开沟器16和覆土片18，所述固定板15底部另一侧的两端均安装有第二滚轮17。

较佳地，所述螺丝杆14的顶端固定连接有握持部19，所述握持部19的外侧套接有橡胶套20。

通过采用上述技术方案，握住握持部19有利于转动螺丝杆14，橡胶套20有利于保护手部不会被磨伤。

较佳地，所述轴承4的内部一侧固定连接有棘轮29，所述棘轮29的一侧活动连接有棘齿28，且棘齿28的上端销接于第一固定柱3的一侧。

通过采用上述技术方案，棘齿28可以卡在棘轮29中，防止棘轮29倒转，避免薄膜散落。

较佳地，所述箱体1的顶部开设有第二开口31，所述第二开口31的一侧销接有箱盖23，所述箱盖23的顶部固定连接有第一把手24。

通过采用上述技术方案，第一把手24便于将箱盖23打开，方便更换薄膜。

较佳地，所述固定杆2的下侧固定连接有第三固定柱26，且第三固定柱26的下端通过轴承4安装有辊轴27。

通过采用上述技术方案，在铺设薄膜的时候，将薄膜从辊轴27的底部拉出，避免薄膜触碰到箱体1的底部。

较佳地，所述箱体1的一侧开设有第一开口30，所述第一开口30的一侧销接有盖板21，所述盖板21和箱体1的一侧安装有相互匹配的搭扣锁22。

通过采用上述技术方案，将盖板21打开，可以将转轴5拉出，便于将薄膜套在转轴5的外侧。

较佳地，所述箱体1的顶部固定连接有限位块25，且限位块25位于第二开口31的另一侧。

通过采用上述技术方案，限位块25可以防止箱盖23落入到箱体1中

较佳地，所述箱体1的一侧固定连接有第二把手32。

通过采用上述技术方案，在铺设薄膜的时候，拉出第二把手32，便于拉动箱体1移动。

工作原理：使用时，将盖板21和箱盖23打开，将转轴5拉出，将薄膜套在转轴5的外侧，把转轴5插在轴承4中，然后通过搭扣锁22将盖板21固定在第一开口30上，可以防止转轴5从轴承4脱落，然后将薄膜经过辊轴27和第一滚轮11的下侧，从箱体1中拉出，把薄膜的一端先用土盖住，然后拉动箱体1向前移动，开沟器16会开出薄膜槽，第一滚轮11将薄膜压在薄膜槽中，同时覆土片18可以将土盖在薄膜上，提高了工作效率，节省了人力。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
