技术领域

本发明涉及家电包装领域，具体地说是一种避免电视机包装时侧翻的包装装置。

背景技术

家电城在销售电视机时需摆放样品供客户挑选，样品摆放一段时间后会因供货不足使客户直接购买了样品，商家需对样品进行重新包装，较大的电视机包装时程序较为繁琐需将电视取下对后方进行擦拭，再由两人或两人上协力将电视装入纸箱内，电视机重量较重、体积较大，在装入过程中需双手将电视直立撑起，然后其中一只手缓慢、灵活的挪开，挪至电视机后侧辅助支撑将电视底部落至纸箱内。

现有技术电视机装入纸箱过程中一旦工作人员稍不注意手滑或因电视机太重使挪开的手没有与电视机贴合进行辅助支撑、没有与电视机上端的手配合稳稳的将电视机协力固定，会导致电视机侧翻造成损坏，还有可能导致工作人员受伤。

发明内容

本发明的主要目的在于克服现有技术的不足，提供一种避免电视机包装时侧翻的包装装置，以解决电视机装入纸箱过程中一旦工作人员稍不注意手滑或因电视机太重使挪开的手没有与电视机贴合进行辅助支撑、没有与电视机上端的手配合稳稳的将电视机协力固定，会导致电视机侧翻造成损坏，还有可能导致工作人员受伤的问题。

本发明采用如下技术方案来实现：一种避免电视机包装时侧翻的包装装置，其结构包括主体架，所述主体架连接有压架、擦尘杆、置机架、置箱架、直线电机，所述直线电机锁定在主体架内腔，所述压架与主体架通过直线电机滑动连接，所述擦尘杆扣接在主体架上，所述置机架、置箱架焊接在主体架上，所述直线电机与压架、置机架电连接，所述压架由上压板、上挡板组成，所述上压板与上挡板滑动连接，所述置机架由中挡板、下滑装置组成，所述中挡板与下滑装置滑动连接，所述置箱架由下挡板、推移板、前置板、推移轨道、主立板、后座板组成，所述下挡板与推移板胶连接，所述下挡板与下置板滑动连接，所述推移轨道锁定在下置板上，所述主立板与推移轨道、后座板焊接。

进一步优选的，所述下滑装置包括定位装置、滑落装置、落架，所述定位装置与滑落装置转动连接并且二者处于同一轴心，所述定位装置滑动连接在落架上并且二者组成为一体化结构，所述定位装置与落架分别设有一对并且呈相对结构。

进一步优选的，所述定位装置包括滑轮安装架、滑钮、滑轨、伸缩网、伸缩框架，所述滑轮安装架与伸缩框架焊接，所述滑钮滑动连接在滑轨上并且二者间隙配合，所述滑轨与伸缩网通过轨道滑动连接，所述滑轨焊接在伸缩框架上并且二者组成为一体化结构。

进一步优选的，所述滑落装置包括落环轴、环垫轴，所述落环轴与环垫轴处于同一轴心，所述环垫轴包括弹力垫环、旋转弧板、弧板连接齿轮轴、内齿轴，所述旋转弧板、弧板连接齿轮轴设有3个以上，所述弹力垫环的直径大于内齿轴，所述弹力垫环、旋转弧板、内齿轴处于同一轴心，所述弹力垫环与旋转弧板贴合，所述旋转弧板与弧板连接齿轮轴轴连接，所述弧板连接齿轮轴与内齿轴通过齿轮连接。

进一步优选的，所述直线电机包括直线电机本体、电机开关，所述直线电机本体设有电机开关并且二者组成为一体化结构。

有益效果

本发明将包装装置放置指定位置，使用时根据电视的尺寸长宽调整定位装置，即用手滑动滑钮，滑钮在滑轨上滑动，滑动时实现伸缩网的拉伸或收缩，继而实现定位装置长宽的改变；将安装在墙面的电视机的前端部分(屏幕、边框等)擦拭干净，然后将电视机取下放置下滑装置上方，放置过程中电视机背面与电机开关贴合，贴合时即触按了电机开关将直线电机本体开启，电机开关启动了直线电机本体将上压板的下移还启动上挡板与上中挡板的滑动(上挡板向下滑动、中挡板向上滑动，上挡板与中挡板起到类似围板防护的作用)，下移的上压板将电视机下压使电视机跟着下移，移动的电视机后端部分(安装在墙面时擦拭不到的部分与擦尘杆接触)通过擦尘杆进行擦拭除尘；当电视机与滑落装置接触时(电视机下表面与落环轴上表面接触)，下移的电视机通过下推带动落环轴的转动，落环轴转动时环垫轴跟着转动，即内齿轴进行转动带动了与其通过齿轮连接的弧板连接齿轮轴的转动，弧板连接齿轮轴转动时带动了旋转弧板的顺时针翻转将弹力垫环撑开，继而使弹力垫环的直径变大将电视机两端侧贴合实现摩擦固定；与此同时上压板继续将电视机下移推动至放置在前置板上的纸箱内，当上压板移动至电机开关上方与电机开关上方贴合时即停止运行(上压板与下滑装置跟着回位)，再由工作人员将电视机推入纸箱内进行后续包装(纸箱放置在前置板时通过手动滑动推移板带动下挡板的移动将纸箱进一步固定)。

与现有技术相比，本发明的有益效果是：对电视机进行包装时通过将电视机放置在下滑装置上方，启动直线电机本体的运行带动上压板下移使电视机跟着下移下落至放在前置板上方的纸箱上，下移时电视机与擦尘杆接触将电视机后侧擦拭除尘，这一包装过程省去了工作人员将电视机从墙面移除后需先对电视机进行擦拭再将其搬进纸箱内的步骤，同时避免了工作人员在搬动过程将电视机放入纸箱时由于电视机太重或双手支撑力不够没有将电视机稳稳的放入纸箱内使其发生侧翻，造成电视机的损坏和工作人员受伤的情况。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

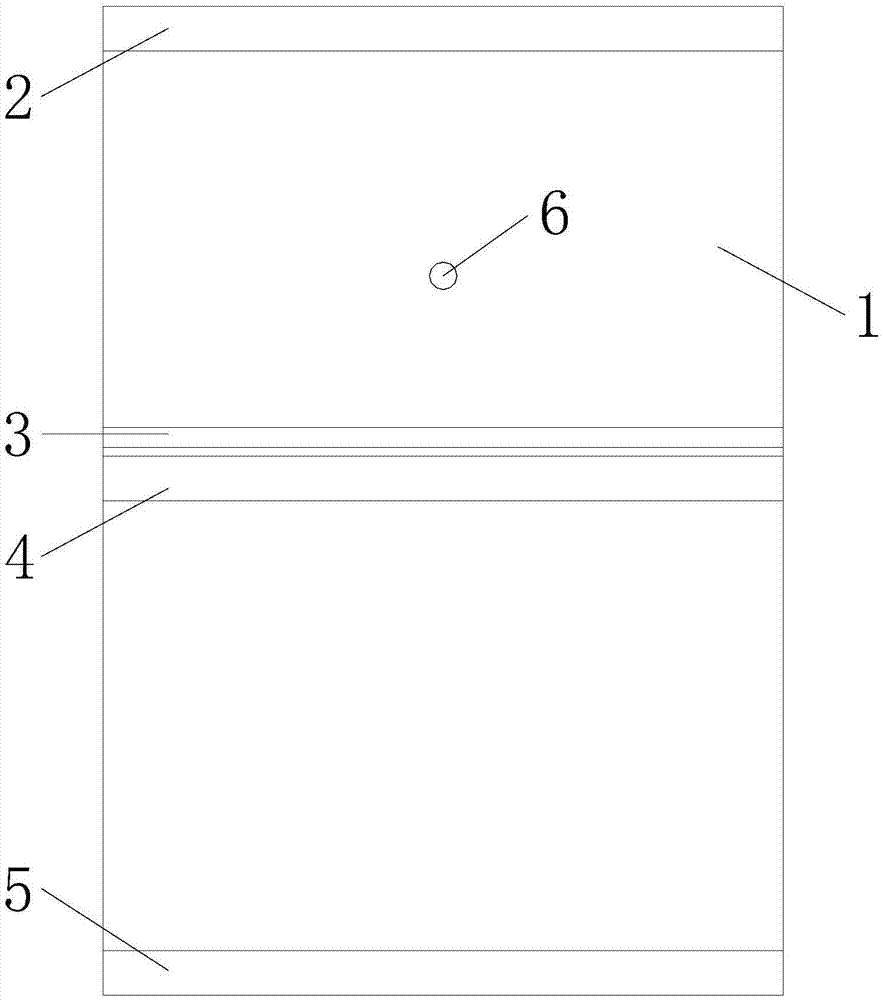

图1示出了本发明一种避免电视机包装时侧翻的包装装置的结构示意图。

图2示出了本发明一种避免电视机包装时侧翻的包装装置侧视剖面的结构示意图。

图3示出了本发明下滑装置正面剖切的结构示意图。

图4示出了本发明定位装置的结构示意图。

图5示出了本发明下滑装置俯视剖切的结构示意图。

图6示出了本发明滑落装置正面的结构示意图。

图7示出了本发明落环轴正面的结构示意图。

图8示出了本发明环垫轴正面剖切的结构示意图。

图9示出了本发明环垫轴直径增加后的正面剖切的结构示意图。

图中：主体架1、所述压架2、擦尘杆3、置机架4、置箱架5、直线电机6、上压板20、上挡板21、中挡板40、下滑装置41、下挡板50、推移板51、前置板52、推移轨道53、主立板54、后座板55、定位装置410、滑落装置411、落架412、滑轮安装架4100、滑钮4101、滑轨4102、伸缩网4103、伸缩框架4104、落环轴4110、环垫轴4111、弹力垫环41110、旋转弧板41111、弧板连接齿轮轴41112、内齿轴41113、直线电机本体60、电机开关61。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-9，本发明提供一种避免电视机包装时侧翻的包装装置技术方案：其结构包括主体架1，所述主体架1连接有压架2、擦尘杆3、置机架4、置箱架5、直线电机6，所述直线电机6锁定在主体架1内腔，所述压架2与主体架1通过直线电机6滑动连接，所述擦尘杆3扣接在主体架1上，所述压架2、置机架4、置箱架5相互平行，所述置机架4、置箱架5焊接在主体架1上，所述直线电机6与压架2、置机架4电连接，所述压架2由上压板20、上挡板21组成，所述上压板20与上挡板21滑动连接，所述置机架4由中挡板40、下滑装置41组成，所述上挡板21与中挡板40分别与电视机上下端相邻，若工作人员手扶不稳上挡板21与中挡板40可起到围挡保护的作用，所述中挡板40与下滑装置41滑动连接，所述置箱架5由下挡板50、推移板51、前置板52、推移轨道53、主立板54、后座板55组成，所述下挡板50与推移板51胶连接，所述下挡板50与下置板52滑动连接，所述推移轨道53锁定在下置板52上，所述主立板54与推移轨道53、后座板55焊接并且三者组成为T形结构提高了包装装置整体的支撑力和稳固性，所述下滑装置41包括定位装置410、滑落装置411、落架412，所述定位装置410与滑落装置411转动连接，所述定位装置410滑动连接在落架412上，所述定位装置410与落架412分别设有一对并且呈相对结构，所述落架412外表面设有刻度能够根据电视机的长度进行调整适合电视机下滑的腔位尺寸，避免因电视机规格不同无法固定在下滑装置41上，所述定位装置410包括滑轮安装架4100、滑钮4101、滑轨4102、伸缩网4103、伸缩框架4104，所述滑轮安装架4100与伸缩框架4104焊接，所述滑钮4101滑动连接在滑轨4102上，所述滑轨4102与伸缩网4103通过轨道滑动连接，所述滑轨4102焊接在伸缩框架4104上，所述定位装置410用于调节落架412的腔位尺寸，向内移动则腔位变小，向外移动则腔位变大，调节灵活，所述滑落装置411包括落环轴4110、环垫轴4111，所述落环轴4110与环垫轴4111处于同一轴心，所述滑落装置411对电视机进一步加固避免调节落架412手动调无法将电视机紧密固定，提高电视机放在下滑装置41上的稳固性，实现滑落装置411与上压板20配合将电视机稳稳下移，所述落环轴4110起到承托的作用，同时通过自身的转动起到带动环垫轴4111的转动实现环垫轴4111进行传动的作用，所述环垫轴4111包括弹力垫环41110、旋转弧板41111、弧板连接齿轮轴41112、内齿轴41113，所述弹力垫环41110、旋转弧板41111、内齿轴41113处于同一轴心，所述弹力垫环41110与旋转弧板41111贴合，所述旋转弧板41111与弧板连接齿轮轴41112轴连接，所述弧板连接齿轮轴41112与内齿轴41113通过齿轮连接，所述内齿轴41113通过转动实现弹力垫环41110直径的增加，再通过弹力垫环41110与电视机贴合进行摩擦固定，实现加强对电视机在下滑装置41上的固定，所述直线电机6包括直线电机本体60、电机开关61，所述直线电机本体60设有电机开关61，所述直线电机本体60作用于带动上压板20将电视机下移。

将包装装置放置指定位置，使用时根据电视的尺寸长宽调整定位装置410，即用手滑动滑钮4101，滑钮4101在滑轨4102上滑动，滑动时实现伸缩网4103的拉伸或收缩，继而实现定位装置410长宽的改变；将安装在墙面的电视机的前端部分(屏幕、边框等)擦拭干净，然后将电视机取下放置下滑装置41上方，放置过程中电视机背面与电机开关61贴合，贴合时即触按了电机开关61将直线电机本体60开启，电机开关61启动了直线电机本体60将上压板20的下移还启动上挡板21与上中挡板40的滑动(上挡板21向下滑动、中挡板40向上滑动，上挡板21与中挡板40起到类似围板防护的作用)，下移的上压板20将电视机下压使电视机跟着下移，移动的电视机后端部分(安装在墙面时擦拭不到的部分与擦尘杆3接触)通过擦尘杆3进行擦拭除尘；当电视机与滑落装置411接触时(电视机下表面与落环轴4110上表面接触)，下移的电视机通过下推带动落环轴4110的转动，落环轴4110转动时环垫轴4111跟着转动，即内齿轴41113进行转动带动了与其通过齿轮连接的弧板连接齿轮轴41112的转动，弧板连接齿轮轴41112转动时带动了旋转弧板41111的顺时针翻转将弹力垫环41110撑开，继而使弹力垫环41110的直径变大将电视机两端侧挤压实现摩擦固定；与此同时上压板20继续将电视机下移推动至放置在前置板52上的纸箱内，当上压板20移动至电机开关61上方与电机开关61上方贴合时即停止运行(上压板20与下滑装置41跟着回位)，再由工作人员将电视机推入纸箱内进行后续包装(纸箱放置在前置板52时通过手动滑动推移板51带动下挡板50的移动将纸箱进一步固定)。

本发明相对现有技术获得的技术进步是：对电视机进行包装时通过将电视机放置在下滑装置41上方，启动直线电机本体60的运行带动上压板20下移使电视机跟着下移下落至放在前置板52上方的纸箱上，下移时电视机与擦尘杆3接触将电视机后侧擦拭除尘，这一包装过程省去了工作人员将电视机从墙面移除后需先对电视机进行擦拭再将其搬进纸箱内的步骤，同时避免了工作人员在搬动过程将电视机放入纸箱时由于电视机太重或双手支撑力不够没有将电视机稳稳的放入纸箱内使其发生侧翻，造成电视机的损坏和工作人员受伤的情况。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
