技术领域

本发明涉及家禽饲料制备领域，更具体的说是一种通用型家禽饲料制备系统。

背景技术

例如公开号为CN206139462U的一种饲料原料加工筛选装置，该实用新型设置了一个筛选网，解决了现有饲料加工装置内不设有筛选装置，无法对加工后的饲料进行筛选处理，导致加工的质量存在不统一的问题，提高了饲料加工装置的加工质量，排出了加工中产生的杂质，让加工后的产品更为单一和稳定；但该装置不便于自卸货车直接送料至装置内，增加家禽饲料原料临时储放的场地面积，增加饲料原料的运输环节与成本，且不便于对饲料原料进行快速清洁和快速烘干处理。

发明内容

本发明的目的是提供一种通用型家禽饲料制备系统，可以直接接收自卸货车上装载的饲料原料，可对饲料原料进行快速清洁、烘干和输送处理。

本发明的目的通过以下技术方案来实现：

一种通用型家禽饲料制备系统，包括容纳体、侧体、行动体、基本梁架、主推体、辅助体、配合门和清洁器，所述侧体和行动体均设置有两个，容纳体下端的前后两端分别固接一个侧体，两个侧体上分别连接一个行动体，基本梁架的下端固接在两个行动体上，主推体与基本梁架中部的下端连接，辅助体与主推体的左侧连接，配合门连接在容纳体的右端，清洁器固接在基本梁架的右侧。

所述容纳体包括容纳体本体、平面部、三角面部、凸部和基柱Ⅰ，容纳体本体底部的前后两端分别设置一个平面部，两个平面部上均设置有排水孔，容纳体本体底部的中部设置一个中空的三角面部，三角面部内设有加热器，容纳体本体右端的前后两端分别设置一个凸部，三角面部下端的前后两侧分别固接一个基柱Ⅰ。

所述侧体包括L型侧体本体、导架和基柱Ⅱ，L型侧体本体水平位置的上端右侧安装一个导架，L型侧体本体下端左端的前后两侧分别固接一个基柱Ⅱ，L型侧体本体垂直部分与导架之间安装一个齿条；两个L型侧体本体垂直部分分别与容纳体本体的前后两端固接。

所述行动体包括行动基体、行动轮Ⅰ、行动轮Ⅱ、电机Ⅰ和齿轮Ⅰ，所述行动基体前端的左右两侧分别转动连接一个行动轮Ⅰ，行动基体后端的中部转动连接一个行动轮Ⅱ，电机Ⅰ固接在行动基体的上端，电机Ⅰ的输出轴上固接一个齿轮Ⅰ；两个行动轮Ⅱ分别滚动连接在两个导架内，四个行动轮Ⅰ分别滚动连接在对应的L型侧体本体上，两个齿轮Ⅰ分别与两个所述的齿条啮合传动。

所述基本梁架包括梁架本体、伸缩杆和支架，所述梁架本体上端的中部固接一个伸缩杆，梁架本体右端的前后两端分别固接一个支架；梁架本体下端的前后两端分别固接在两个行动基体上。

所述主推体包括主推体本体、扣延部、配合部Ⅰ和传力杆Ⅰ，所述主推体本体的上端设置扣延部，扣延部的中部固接配合部Ⅰ，主推体本体左端的前后两侧分别固接一个传力杆Ⅰ；伸缩杆的活动端与主推体本体的左端固接，两个传力杆Ⅰ均滑动连接在梁架本体的上端，两个传力杆Ⅰ的上端均设置一个限位块Ⅰ。主推体本体的底部形状在接触平面部和三角面部后应与其二者完全贴合。

所述辅助体包括L型辅助体本体、垂直开口、传力杆Ⅱ和压缩弹簧Ⅰ，所述L型辅助体本体的下端由左至右均匀设置多个垂直开口，L型辅助体本体的上端固接两个传力杆Ⅱ，两个传力杆Ⅱ上分别套有一个压缩弹簧Ⅰ，两个传力杆Ⅱ的上端分别固接一个限位块Ⅱ；两个传力杆Ⅱ均滑动连接在主推体本体的左端，两个压缩弹簧Ⅰ的上端均与主推体本体的左端接触，L型辅助体本体的下端面与平面部和三角面部贴合。

所述配合门包括配合门本体、滑杆、压缩弹簧Ⅱ、电机Ⅱ和配合部Ⅱ，所述配合门本体左端的前后两端分别固接一个滑杆，两个滑杆上分别套有一个压缩弹簧Ⅱ，两个滑杆的左端分别固接一个限位块Ⅲ，电机Ⅱ固接在配合门本体的上端，配合门本体的输出轴上固接配合部Ⅱ的一端；两个滑杆分别滑动连接在两个凸部上，两个压缩弹簧Ⅱ的左端分别与两个凸部的右端面接触。

所述清洁器包括上端为开口的加压喷洒部、连接侧体和上壳，所述加压喷洒部的前后两端分别设有连接侧体，上壳固接在加压喷洒部的上端。

利用上述通用型家禽饲料制备系统制备家禽饲料的方法，该方法包括以下步骤：

步骤Ⅰ：将基本梁架调节至容纳体的右侧，将饲料原料卸在容纳体的左侧；

步骤Ⅱ：利用主推体和辅助体将容纳体的左侧的饲料原料推平铺满在容纳体内以增加除杂效率；

步骤Ⅲ：利用清洁器对饲料原料进行除杂处理，待水沥走后利用容纳体对饲料原料进行烘干，烘干时利用辅助体增加烘干效率；

步骤四：利用主推体与配合门的结合使用将饲料原料快速卸出容纳体。

本发明一种通用型家禽饲料制备系统的有益效果为：

通过容纳体的结构与设置方式和使用方式，便于自卸货车直接将装载的饲料原料卸载在其内部，无需先卸载在空的场地上再进行输送；可通过基本梁架、主推体和辅助体的组合使用便于饲料原料的推平、挖槽和分垛，有助于结合清洁器进行快速清洁和结合烘干器快速烘干；利用配合门和主推体的结合使用可在接收、清洁和烘干作业结束后自动打开配合门便于进行继续运输。

附图说明

下面结合附图和具体实施方法对本发明做进一步详细的说明。

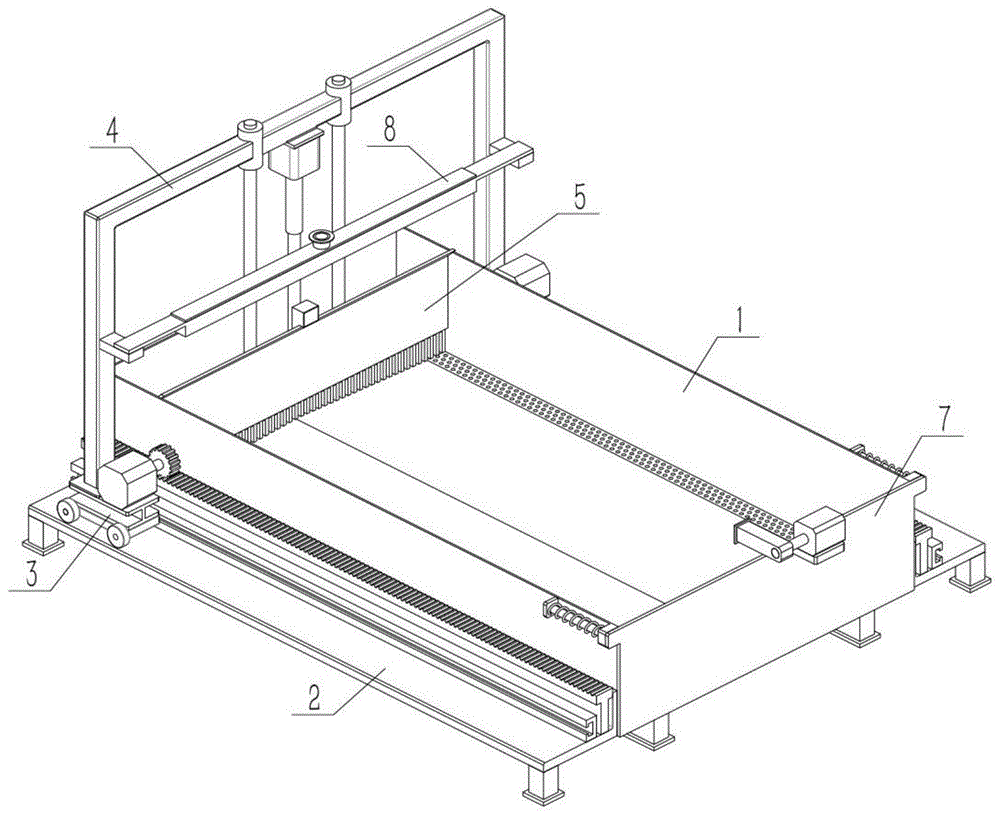

图1是本发明一种通用型家禽饲料制备系统的整体结构示意图；

图2是本发明的部分结构示意图；

图3是本发明的容纳体结构示意图；

图4是本发明的侧体结构示意图；

图5是本发明的行动体结构示意图；

图6是本发明的基本梁架结构示意图；

图7是本发明的主推体结构示意图；

图8是本发明的辅助体结构示意图；

图9是本发明的配合门结构示意图；

图10是本发明的清洁器结构示意图。

图中：容纳体1；容纳体本体101；平面部102；三角面部103；凸部104；基柱Ⅰ105；侧体2；L型侧体本体201；导架202；基柱Ⅱ203；行动体3；行动基体301；行动轮Ⅰ302；行动轮Ⅱ303；电机Ⅰ304；齿轮Ⅰ305；基本梁架4；梁架本体401；伸缩杆402；支架403；主推体5；主推体本体501；扣延部502；配合部Ⅰ503；传力杆Ⅰ504；辅助体6；L型辅助体本体601；垂直开口602；传力杆Ⅱ603；压缩弹簧Ⅰ604；配合门7；配合门本体701；滑杆702；压缩弹簧Ⅱ703；电机Ⅱ704；配合部Ⅱ705；清洁器8；加压喷洒部801；连接侧体802；上壳803。

具体实施方式

下面结合附图对本发明作进一步详细说明。

具体实施方式一：

如图1-10所示，一种通用型家禽饲料制备系统，包括容纳体1、侧体2、行动体3、基本梁架4、主推体5、辅助体6、配合门7和清洁器8，所述侧体2和行动体3均设置有两个，容纳体1下端的前后两端分别固接一个侧体2，两个侧体2上分别连接一个行动体3，基本梁架4的下端固接在两个行动体3上，主推体5与基本梁架4中部的下端连接，辅助体6与主推体5的左侧连接，配合门7连接在容纳体1的右端，清洁器8固接在基本梁架4的右侧。通过容纳体1的结构与设置方式和使用方式，便于自卸货车直接将装载的饲料原料卸载在其内部，无需先卸载在空的场地上再进行输送；可通过基本梁架4、主推体5和辅助体6的组合使用便于饲料原料的推平、挖槽和分垛，有助于结合清洁器8进行快速清洁和结合烘干器快速烘干；利用配合门7和主推体5的结合使用可在接收、清洁和烘干作业结束后自动打开配合门7便于进行继续运输。

具体实施方式二：

如图1-10所示，所述容纳体1包括容纳体本体101、平面部102、三角面部103、凸部104和基柱Ⅰ105，容纳体本体101底部的前后两端分别设置一个平面部102，两个平面部102上均设置有排水孔，容纳体本体101底部的中部设置一个中空的三角面部103，三角面部103内设有加热器，容纳体本体101右端的前后两端分别设置一个凸部104，三角面部103下端的前后两侧分别固接一个基柱Ⅰ105。在两个平面部102的正下方的地面上优选的设置排水槽，以便于排水，三角面部103内部的加热器可以使用采取电热管等设备。排水孔的大小用于排水不排放饲料原料。启动三角面部103内部的加热器，三角面部103升温对其上潮湿的饲料原料进行烘干，直接接触的升温烘干方式有助于杀菌，烘干温度优选为75度，当持续一段时间底部的饲料原料干燥后，使用L型辅助体本体601的底部接触平面部102和三角面部103，利用垂直开口602对饲料原料进行分块，即原来凹槽的部分暴露出平面部102和三角面部103，可以快速排潮，且看防止积热导致温度过高，热量集中从暴露部位上升，便于对非凹槽处的饲料原料的侧面与顶部进行快速烘干。

具体实施方式三：

如图1-10所示，所述侧体2包括L型侧体本体201、导架202和基柱Ⅱ203，L型侧体本体201水平位置的上端右侧安装一个导架202，L型侧体本体201下端左端的前后两侧分别固接一个基柱Ⅱ203，L型侧体本体201垂直部分与导架202之间安装一个齿条；两个L型侧体本体201垂直部分分别与容纳体本体101的前后两端固接。垂直部分与导架202之间安装的齿条用于行动体3利用齿轮Ⅰ305与其啮合传动时进行行走。

具体实施方式四：

如图1-10所示，所述行动体3包括行动基体301、行动轮Ⅰ302、行动轮Ⅱ303、电机Ⅰ304和齿轮Ⅰ305，所述行动基体301前端的左右两侧分别转动连接一个行动轮Ⅰ302，行动基体301后端的中部转动连接一个行动轮Ⅱ303，电机Ⅰ304固接在行动基体301的上端，电机Ⅰ304的输出轴上固接一个齿轮Ⅰ305；两个行动轮Ⅱ303分别滚动连接在两个导架202内，四个行动轮Ⅰ302分别滚动连接在对应的L型侧体本体201上，两个齿轮Ⅰ305分别与两个所述的齿条啮合传动。启动两个电机Ⅰ304，两个电机Ⅰ304的输出轴分别带动自身上的齿轮Ⅰ305转动，两个齿轮Ⅰ305分别与两个L型侧体本体201上的齿条啮合传动，进而两个行动体3可以左右运动，两个行动体3带动基本梁架4左右运动，基本梁架4带动其上的主推体5左右运动，主推体5带动其上的辅助体6左右运动。

具体实施方式五：

如图1-10所示，所述基本梁架4包括梁架本体401、伸缩杆402和支架403，所述梁架本体401上端的中部固接一个伸缩杆402，梁架本体401右端的前后两端分别固接一个支架403；梁架本体401下端的前后两端分别固接在两个行动基体301上。伸缩杆402根据承载重量的需要可以采用电动伸缩杆也可以采用其他种类。启动伸缩杆402，伸缩杆402可带动主推体5上下运动，进而主推体5可带动辅助体6上下运动。

具体实施方式六：

如图1-10所示，所述主推体5包括主推体本体501、扣延部502、配合部Ⅰ503和传力杆Ⅰ504，所述主推体本体501的上端设置扣延部502，扣延部502的中部固接配合部Ⅰ503，主推体本体501左端的前后两侧分别固接一个传力杆Ⅰ504；伸缩杆402的活动端与主推体本体501的左端固接，两个传力杆Ⅰ504均滑动连接在梁架本体401的上端，两个传力杆Ⅰ504的上端均设置一个限位块Ⅰ。扣延部502可防止主推体本体501推平饲料堆时在高处的饲料从主推体本体501的上方跑至自身的左侧将L型辅助体本体601与垂直开口602推出的多个凹槽又重新填平。

具体实施方式七：

如图1-10所示，所述辅助体6包括L型辅助体本体601、垂直开口602、传力杆Ⅱ603和压缩弹簧Ⅰ604，所述L型辅助体本体601的下端由左至右均匀设置多个垂直开口602，L型辅助体本体601的上端固接两个传力杆Ⅱ603，两个传力杆Ⅱ603上分别套有一个压缩弹簧Ⅰ604，两个传力杆Ⅱ603的上端分别固接一个限位块Ⅱ；两个传力杆Ⅱ603均滑动连接在主推体本体501的左端，两个压缩弹簧Ⅰ604的上端均与主推体本体501的左端接触，L型辅助体本体601的下端面与平面部102和三角面部103贴合。

具体实施方式八：

如图1-10所示，所述配合门7包括配合门本体701、滑杆702、压缩弹簧Ⅱ703、电机Ⅱ704和配合部Ⅱ705，所述配合门本体701左端的前后两端分别固接一个滑杆702，两个滑杆702上分别套有一个压缩弹簧Ⅱ703，两个滑杆702的左端分别固接一个限位块Ⅲ，电机Ⅱ704固接在配合门本体701的上端，配合门本体701的输出轴上固接配合部Ⅱ705的一端；两个滑杆702分别滑动连接在两个凸部104上，两个压缩弹簧Ⅱ703的左端分别与两个凸部104的右端面接触。配合门本体701的正下方优选的设置输送装置，包括利用输送带输送的装置等。

具体实施方式九：

如图1-10所示，所述清洁器8包括上端为开口的加压喷洒部801、连接侧体802和上壳803，所述加压喷洒部801的前后两端分别设有连接侧体802，上壳803固接在加压喷洒部801的上端。上壳803上应设置快接部件，即便于与水管等相连的接头，可以是快拧接头、法兰盘等，利用其将上壳803与水管的一端相连，水管的另一端连接水箱，利用水泵将水箱内的水注入加压喷洒部801内进行喷水作业。

具体实施方式十：

如图1-10所示，采用上述通用型家禽饲料制备系统制备家禽饲料的方法，该方法包括以下步骤：

步骤Ⅰ：将基本梁架4调节至容纳体1的右侧，将饲料原料卸在容纳体1的左侧；

步骤Ⅱ：利用主推体5和辅助体6将容纳体1的左侧的饲料原料推平铺满在容纳体1内以增加除杂效率；

步骤Ⅲ：利用清洁器8对饲料原料进行除杂处理，待水沥走后利用容纳体1对饲料原料进行烘干，烘干时利用辅助体6增加烘干效率；

步骤四：利用主推体5与配合门7的结合使用将饲料原料快速卸出容纳体1。

该方法节约饲料原料的运输步骤与成本，饲料原料清理和烘干速度快。

本发明的一种通用型家禽饲料制备系统，其工作原理为：

启动电机Ⅱ704，使电机Ⅱ704的输出轴带动配合部Ⅱ705转动，使配合部Ⅱ705的延长端从图9的状态转动180度，即所述状态的镜像位置处，防止配合门本体701打开，启动两个电机Ⅰ304，两个电机Ⅰ304的输出轴分别带动自身上的齿轮Ⅰ305转动，两个齿轮Ⅰ305分别与两个L型侧体本体201上的齿条啮合传动，进而两个行动体3可以左右运动，两个行动体3带动基本梁架4左右运动，基本梁架4带动其上的主推体5左右运动，主推体5带动其上的辅助体6左右运动；首先使基本梁架4向右运动远离容纳体本体101的左侧，使运载家禽饲料原料的自卸货车将其上的饲料原料直接卸载至容纳体本体101内的左侧成饲料堆，启动伸缩杆402，伸缩杆402使其带动主推体5向上运动，主推体5带动辅助体6向上运动，升高至辅助体6高于饲料堆，然后使辅助体6向左运动位于饲料堆的左侧，再使辅助体6向下运动靠近三角面部103，辅助体6的下端与三角面部103之间的距离大概即为饲料堆推平时的厚度，使主推体5和辅助体6向右运动，主推体本体501将大部分饲料堆向右推动，辅助体6将被主推体本体501推过的饲料堆通过L型辅助体本体601与垂直开口602推出相应的多个凹槽，推平作业结束后主推体5和辅助体6应位于容纳体本体101内部的右侧即靠近配合门本体701的左侧，此时使基本梁架4向左运动，利用加压喷洒部801对推平后的饲料进行喷水进行清洁，由于推平的饲料上带有均匀分布的凹槽，增加了与水的接触面，凹槽内还可滞留一阵水，继续下落的水进入凹槽储存的水内产生水与水之间的撞击，便于充分利用水的溶解度，该撞击将大部分灰尘等杂质溶入水中，随水顺着三角面部103的倾斜面分别向两个平面部102运动，最后通过平面部102上的排水孔排出容纳体本体101，当水排完后也不再继续使用清洁器8后启动三角面部103内部的加热器，三角面部103升温对其上潮湿的饲料原料进行烘干，直接接触的升温烘干方式有助于杀菌，烘干温度优选为75度，当持续一段时间底部的饲料原料干燥后，使用L型辅助体本体601的底部接触平面部102和三角面部103，利用垂直开口602对饲料原料进行分块，即原来凹槽的部分暴露出平面部102和三角面部103，可以快速排潮，且看防止积热导致温度过高，热量集中从暴露部位上升，便于对非凹槽处的饲料原料的侧面与顶部进行快速烘干，烘干完毕后令L型辅助体本体601位于容纳体本体101内的左侧，使其下降，L型辅助体本体601接触平面部102和三角面部103后继续下降进行收缩至主推体5的左侧，直至主推体本体501的底部接触平面部102和三角面部103，使主推体本体501向右运动推动饲料原料向右运动，使配合部Ⅱ705反向转动180度，即使其延长端恢复图9状态，当主推体本体501运动至容纳体本体101的右侧，其上的配合部Ⅰ503与配合部Ⅱ705接，配合部Ⅰ503推动配合部Ⅱ705向右运动，进而使得配合门本体701打开，经冲洗烘干后的饲料运料从容纳体本体101的右端自动送出至输送装置上，便于下一步混合原料等作业。
