技术领域

本发明涉及服装技术领域，具体为一种基于布料张力的变化而自动进行修正的布料绕卷机。

背景技术

早在人类社会发展的早期就已出现服装，人类最早期的衣服多是使用兽皮制成，而裹身的最早织物是用麻和草等纤维制成，随着时代和文明的进步，衣服也已成为遮体和装饰的生活必需品。

中国服装历史悠久，随着时代的进步与发展，在进行服装的制作和早期布料的加工工作中通常会使用机器代替人工进行操作，衣服在进行制作的过程中需要将加工好的布料进行裁剪加工，而布料的加工过程较为繁琐，其中在经过多重步骤加工之后，最终为了方便存放及防止布料发生皱褶需要将布料进行绕卷收藏，在进行绕卷的过程中通常会使用到绕卷机进行操作，在进行绕卷的过程中需要保证布料之间的张力保持恒定，当绕卷时布料张力过大时会对布料造成紧绷，容易使布料变形，而当张力过小时会导致布料过于松弛，从而使得绕卷容易发生重叠形成皱褶，而传统的绕卷机在进行绕卷时无法主动对布料的张力进行自动修正，无法保证绕卷的质量，为后续布料的销售及使用带来不便。

为了解决上述问题，发明者提出了一种基于布料张力的变化而自动进行修正的布料绕卷机，具有绕卷过程中张力保持恒定的优点，解决了传统的绕卷机功能单一的问题，保证在进行使用该装置进行操作时布料绕卷紧实，布料不会存在皱褶，提高了该装置的智能性。

发明内容

(一)技术方案

为实现上述绕卷过程中张力保持恒定的目的，本发明提供如下技术方案：一种基于布料张力的变化而自动进行修正的布料绕卷机，包括支撑板，对整个装置进行支撑，所述支撑板的内部活动连接有第一支杆，支撑板的下方活动连接有支撑轴，第一支杆的右侧活动连接有支撑轴，通过第一支杆和支撑轴和第二支杆对布料进行支撑，使其保持张力，支撑轴的右侧活动连接有绕线辊，通过绕线辊对布料进行绕卷，绕线辊的下方活动连接有限位杆，绕线辊的上方活动连接有切割刀，对布料进行切割，支撑板的外侧活动连接有转盘，通过转盘改变第一支杆和第二支杆的位置，转盘的外侧活动连接有连杆，支撑轴的侧面活动连接有齿条，齿条的左面活动连接有转轮，转轮的右侧活动连接有滑块，限位杆的右端活动连接有推杆，推杆的上方活动连接有定位杆，限位杆的外侧活动连接有第一转轴，第一转轴的上方活动连接有第二转轴。

优选的，所述第一支杆与第二支杆的规格一致，且以支撑板的中心线为参照呈对称分布。

优选的，所述滑块设置有两个，两个滑块的规格一致，且以转盘的中心线为擦那种呈对称分布，且两个滑块与转盘之间通过皮带活动连接。

优选的，所述连杆设置有两个，两个连杆的规格一致，且以转盘的中心线为参照呈对称分布。

优选的，所述限位杆的两侧均活动连接有规格一致的圆球，且左端圆球的下方活动连接有可塑性弹簧。

优选的，所述滑块的外侧固定连接有固定板，且固定板的内部开设有滑槽，该滑槽的尺寸与滑块的尺寸相互适配。

优选的，所述支撑板的下方固定连接有支撑脚，且支撑脚设置有两组，每组有两个，且两个支撑脚以支撑板的中心线为参照呈对称分布。

(二)有益效果

与现有技术相比，本发明提供了一种基于布料张力的变化而自动进行修正的布料绕卷机，具备以下有益效果：

1、该基于布料张力的变化而自动进行修正的布料绕卷机，通过限位杆、第一转轴和第二转轴的配合使用，使得带动第一转轴与第二转轴接触，从而触发切割刀对布料进行切割，使得装置的灵敏度更高，完成定量切割的目的。

2、该基于布料张力的变化而自动进行修正的布料绕卷机，通过限位杆和推杆的配合使用，使得利用布料自身的厚度变化完成定量切割的目的，且绕线过程中更加减少操作过程中的误差，提高工作效率和工作质量。

3、该基于布料张力的变化而自动进行修正的布料绕卷机，通过第一支杆、第二支杆和第三支杆的配合使用，保证在绕卷过程中对布料的张力进行控制，从而保证绕卷更加紧密，避免绕卷过程中出现皱褶。

4、该基于布料张力的变化而自动进行修正的布料绕卷机，通过滑块、转轮和转盘的配合使用使得利用张力变化联动后续步骤的进行，从而带动后续步骤的进行，增加整个装置的联动性，使得整个装置更加的智能。

附图说明

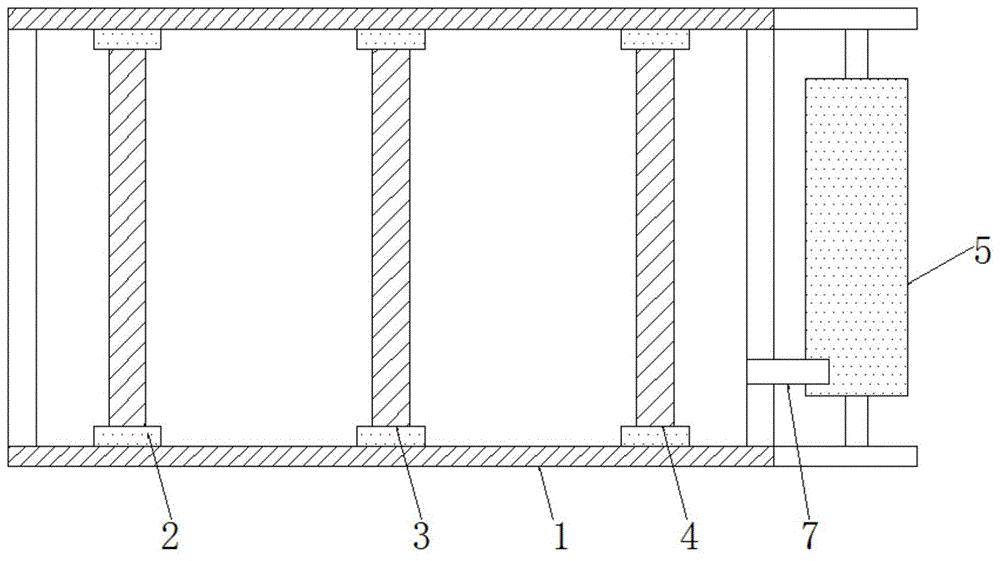

图1为本发明连接结构俯视图；

图2为本发明连接结构正视图；

图3为本发明支撑板和第一支杆连接结构左视图；

图4为本发明支撑板、第一支杆、第二支杆、转盘和连杆连接结构示意图，此时各结构均处于原始状态；

图5为本发明图4中各结构运动轨迹，此时转盘进行旋转，带动第一支杆和第二支杆同步进行运动；

图6为本发明转盘和滑块连接结构示意图；

图7为本发明限位杆和推杆连接结构示意图，此时各结构均处于原始状态；

图8为本发明图7中各结构运动轨迹示意图；

图9为本发明转轮和滑块连接结构示意图，此时各结构均处于原始状态；

图10为本发明图9中各结构运动轨迹图，此时转轮进行旋转带动滑块同步进行运动；

图11为本发明齿条和转轮连接结构示意图；

图12为本发明限位杆、第一转轴和第二转轴连接结构示意图，此时各结构均处于原始状态；

图13为本发明图12中各结构运动轨迹图，此时限位杆进行移动带动第一转轴同步运动。

图中：1、支撑板；2、第一支杆；3、支撑轴；4、第二支杆；5、绕线辊；6、限位杆；7、切割刀；8、转盘；9、连杆；10、齿条；11、转轮；12、滑块；13、推杆；14、定位杆；15、第一转轴；16、第二转轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-13，一种基于布料张力的变化而自动进行修正的布料绕卷机，包括支撑板1，支撑板1的下方固定连接有支撑脚，且支撑脚设置有两组，每组有两个，且两个支撑脚以支撑板1的中心线为参照呈对称分布，增加整个装置的稳定性，支撑板1的内部活动连接有第一支杆2，第一支杆2与第二支杆4的规格一致，且以支撑板1的中心线为参照呈对称分布，使得当第一支杆2和第二支杆4可以同步发生位移，支撑板1的下方活动连接有支撑轴3，第一支杆2的右侧活动连接有支撑轴3，通过第一支杆2和支撑轴3和第二支杆4对布料进行支撑，使其保持张力，支撑轴3的右侧活动连接有绕线辊5，通过绕线辊5对布料进行绕卷，绕线辊5的下方活动连接有限位杆6，限位杆6的两侧均活动连接有规格一致的圆球，且左端圆球的下方活动连接有可塑性弹簧，使得在进行绕卷的过程中通过圆球对布料进行限位，防止布料皱褶，另一方面随绕卷的厚度增加改变限位杆6的位置。

绕线辊5的上方活动连接有切割刀7，对布料进行切割，支撑板1的外侧活动连接有转盘8，通过转盘8改变第一支杆2和第二支杆4的位置，转盘8的外侧活动连接有连杆9，连杆9设置有两个，两个连杆9的规格一致，且以转盘8的中心线为参照呈对称分布，使得当转盘8进行旋转时通过两个连杆9的位移改变第一支杆2和支撑轴3的位置，支撑轴3的侧面活动连接有齿条10，齿条10的左面活动连接有转轮11，齿条10移动时带动转轮11的转动，转轮11的右侧活动连接有滑块12，滑块12的外侧固定连接有固定板，且固定板的内部开设有滑槽，该滑槽的尺寸与滑块12的尺寸相互适配，使得滑块12可以在固定板内进行滑动，滑块12设置有两个，两个滑块12的规格一致，且以转盘8的中心线为擦那种呈对称分布，且两个滑块12与转盘8之间通过皮带活动连接，当滑块12移动时配合皮带的作用使得转盘8顺时针和逆时针往复发生旋转，限位杆6的右端活动连接有推杆13，推杆13的上方活动连接有定位杆14，定位杆14的外侧活动连接有第一转轴15，第一转轴15的上方活动连接有第二转轴16，利用推杆13带动定位杆14往上运动，最终使得第一转轴15与第二转轴16相互接触，触发装置使得切割刀7进行移动，对布料进行切割。

工作原理：通过将布料依次穿过第一支杆2、支撑轴3、第二支杆4。最后绕过绕线辊5进行绕卷，第二支杆4的上方活动连接有弹簧，当布料之间保持正常张力时，弹簧的弹力与布料的张力保持一致，支撑轴3维持在固定位置不发生位移，当布料过于紧绷，张力变大时，弹簧的弹性势能小于布料的张力，使得支撑轴3往上进行移动，支撑轴3的外侧活动连接有齿条10，故会带动齿条10同步发生上移，齿条10的外侧活动连接有转轮11逆时针进行旋转，转轮11的外侧活动连接与滑块12，且转轮11与滑块12之前通过斜杆活动连接，当转轮11逆时针旋转时会带动滑块12往左侧进行运动，滑块12设置有两个，且两个滑块12与转盘8之间通过皮带活动连接，当滑块12左移时会带动会带动转盘8顺时针旋转，转盘8的外侧活动连接有连杆9，配合连杆9的使用使得第一支杆2和第二支杆4同步往两侧进行移动，增大布料之间的距离，从而使得减小布料的张力，同理当布料之间的张力过小时使得第一支杆2和第二支杆4同步往内进行移动，最终增大布料之间的张力。

上述结构及过程请参阅图4-6和图9-11。

且在进行绕卷的过程中，布料穿过绕线辊5，与限位杆6之间，限位杆6的两侧均活动连接有规格一致的圆球，且左端圆球的下方活动连接有可塑性弹簧，随着布料绕卷的过程中，厚度越来越大，对限位杆6左端的圆球进行挤压，从而使得圆球往下进行移动，由于弹簧的存在，使得圆球始终与布料贴紧，使得绕卷缠绕更加紧密，当布料缠绕到到设定的最大厚度时，会使得布料，限位杆6左侧的圆球下降到最低位置，根据杠杆原理，使得限位杆6的右侧往上翘起，限位杆6右端的上方活动连接有推杆13，故会带动推杆13往上同步进行移动，推杆13的外侧活动连接有定位杆14，故会带动定位杆14同步往上进行移动，定位杆14的外侧活动连接有第一转轴15，故会带动第一转轴15同步往上移动，最终与第二转轴16相互接触，原始状态第二转轴16处于旋转状态，当第二转轴16与第一转轴15进行斜接触后带动第二转轴16进行同步转动，从而触发开关使得切割刀7进行来回运动，对布料完成定量进行剪切。

上述结构及过程请参阅图12-13。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
