技术领域

本发明是一种石油沥青用颗粒状沥青筛选装置，属于石油沥青用颗粒状沥青筛选装置领域。

背景技术

沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，是高黏度有机液体的一种，呈液态，表面呈黑色，可溶于二硫化碳，沥青是一种防水防潮和防腐的有机胶凝材料，沥青主要可以分为煤焦沥青、石油沥青和天然沥青三种：其中，煤焦沥青是炼焦的副产品，石油沥青是原油蒸馏后的残渣，天然沥青则是储藏在地下，有的形成矿层或在地壳表面堆积，沥青主要用于涂料、塑料、橡胶等工业以及铺筑路面等。

现有技术使用时，因为现有的沥青筛选装置存在体积大、使用麻烦、筛选效率低的缺点，在进行沥青铺设时带来铺设不平整，影响施工质量的问题，同时大颗粒的沥青被筛分出来无法进行再利用，也会造成物料浪费，从而造成资源浪费的问题。

发明内容

针对现有技术存在的不足，本发明目的是提供一种石油沥青用颗粒状沥青筛选装置，以解决现有技术使用时，因为现有的沥青筛选装置存在体积大、使用麻烦、筛选效率低的缺点，在进行沥青铺设时带来铺设不平整，影响施工质量的问题，同时大颗粒的沥青被筛分出来无法进行再利用，也会造成物料浪费，从而造成资源浪费的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种石油沥青用颗粒状沥青筛选装置，其结构包括石油颗粒状沥青筛选装置底部固定支撑架、石油颗粒状沥青筛选装置传送台控制传动机构、石油颗粒状沥青筛选装置二次加工传动箱，所述石油颗粒状沥青筛选装置底部固定支撑架通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱底部，所述石油颗粒状沥青筛选装置传送台控制传动机构嵌设于石油颗粒状沥青筛选装置二次加工传动箱内部底面上，所述石油颗粒状沥青筛选装置二次加工传动箱通过螺栓铆合连接于石油颗粒状沥青筛选装置底部固定支撑架上方，所述石油颗粒状沥青筛选装置底部固定支撑架设有石油颗粒状沥青筛选装置底部承托板、石油颗粒状沥青筛选装置固定支撑杆，所述石油颗粒状沥青筛选装置底部承托板通过螺栓铆合连接于石油颗粒状沥青筛选装置底部支撑脚与石油颗粒状沥青筛选装置固定支撑杆之间，所述石油颗粒状沥青筛选装置固定支撑杆通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板与石油颗粒状沥青筛选装置二次加工传动箱之间；所述石油颗粒状沥青筛选装置传送台控制传动机构设有石油颗粒状沥青筛选装置沥青传送台、石油颗粒状沥青筛选装置传送台第一控制传动齿轮组、石油颗粒状沥青筛选装置筛笼控制机构、石油颗粒状沥青筛选装置传送台第二控制传动齿轮组，所述石油颗粒状沥青筛选装置沥青传送台嵌设于石油颗粒状沥青筛选装置二次加工传动箱内部底面上，所述石油颗粒状沥青筛选装置传送台第一控制传动齿轮组通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板与石油颗粒状沥青筛选装置沥青传送台之间，所述石油颗粒状沥青筛选装置筛笼控制机构通过螺栓铆合连接于石油颗粒状沥青筛选装置沥青传送台上方，所述石油颗粒状沥青筛选装置传送台第二控制传动齿轮组通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板与石油颗粒状沥青筛选装置沥青传送台之间；所述石油颗粒状沥青筛选装置二次加工传动箱设有石油颗粒状沥青筛选装置电路启动机构、石油颗粒状沥青筛选装置二次加工第一传动齿轮组、石油颗粒状沥青筛选装置二次加工第二传动齿轮组、石油颗粒状沥青筛选装置二次加工碾压辊、石油颗粒状沥青筛选装置二次加工控制电源盒、石油颗粒状沥青筛选装置二次加工控制传动电机、石油颗粒状沥青筛选装置二次加工连接导线，所述石油颗粒状沥青筛选装置电路启动机构通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工碾压辊上方，所述石油颗粒状沥青筛选装置二次加工第一传动齿轮组通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上，所述石油颗粒状沥青筛选装置二次加工第二传动齿轮组通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上，所述石油颗粒状沥青筛选装置二次加工碾压辊通过螺纹啮合连接于石油颗粒状沥青筛选装置二次加工第一传动齿轮组与石油颗粒状沥青筛选装置二次加工第二传动齿轮组之间，所述石油颗粒状沥青筛选装置二次加工碾压辊通过螺纹啮合连接于石油颗粒状沥青筛选装置沥青传送台上方；所述石油颗粒状沥青筛选装置二次加工第一传动齿轮组设有二次加工第一传动齿轮组固定支撑架、二次加工第一传动大齿轮、二次加工第一齿轮传送带、二次加工第一传动小齿轮、二次加工第一传动齿轮转杆，所述二次加工第一传动齿轮组固定支撑架通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上，所述二次加工第一传动大齿轮通过螺纹啮合连接于二次加工第一传动齿轮组固定支撑架侧面上，所述二次加工第一齿轮传送带连接于二次加工第一传动大齿轮与二次加工第一传动小齿轮之间，所述二次加工第一传动小齿轮通过螺纹啮合连接于二次加工第一传动齿轮组固定支撑架下方，所述二次加工第一传动齿轮转杆通过螺纹啮合连接于二次加工第一传动小齿轮与石油颗粒状沥青筛选装置二次加工碾压辊之间；所述石油颗粒状沥青筛选装置二次加工第二传动齿轮组设有二次加工第二传动齿轮组固定支撑架、二次加工第二传动大齿轮、二次加工第二齿轮传送带、二次加工第二传动小齿轮、二次加工第二传动齿轮转杆，所述二次加工第二传动齿轮组固定支撑架通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上，所述二次加工第二传动大齿轮通过螺纹啮合连接于二次加工第二传动齿轮组固定支撑架侧面上，所述二次加工第二齿轮传送带连接于二次加工第二传动大齿轮与二次加工第二传动小齿轮之间，所述二次加工第二传动小齿轮通过螺纹啮合连接于二次加工第二传动齿轮组固定支撑架下方，所述二次加工第二传动齿轮转杆通过螺纹啮合连接于二次加工第二传动小齿轮与石油颗粒状沥青筛选装置二次加工碾压辊之间。

进一步的，所述石油颗粒状沥青筛选装置底部承托板设有石油颗粒状沥青筛选装置底部支撑脚、石油颗粒状沥青筛选装置物料传送台挡板、石油颗粒状沥青筛选装置物料传送带，所述石油颗粒状沥青筛选装置底部支撑脚通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板底部四个对角上，所述石油颗粒状沥青筛选装置物料传送台挡板嵌设于石油颗粒状沥青筛选装置物料传送带两侧，所述石油颗粒状沥青筛选装置物料传送带嵌设于颗粒状沥青抖动筛笼底部，所述石油颗粒状沥青筛选装置物料传送带嵌设于石油颗粒状沥青筛选装置底部承托板上表面。

进一步的，所述石油颗粒状沥青筛选装置沥青传送台设有石油颗粒状沥青筛选装置沥青传送带、石油颗粒状沥青筛选装置沥青传送台侧板，所述石油颗粒状沥青筛选装置沥青传送带嵌设于石油颗粒状沥青筛选装置沥青传送台上表面，所述石油颗粒状沥青筛选装置沥青传送台侧板垂直焊接于石油颗粒状沥青筛选装置沥青传送带两侧。

进一步的，所述石油颗粒状沥青筛选装置传送台第一控制传动齿轮组设有传送台第一齿轮控制传动支杆固定板、传送台第一齿轮控制传动支杆、传送台第一控制传动大齿轮、传送台第一控制齿轮传送带、传送台第一控制传动小齿轮，所述传送台第一齿轮控制传动支杆固定板通过螺栓铆合连接于传送台第一齿轮控制传动支杆与石油颗粒状沥青筛选装置二次加工传动箱之间，所述传送台第一齿轮控制传动支杆通过传送台第一齿轮控制传动支杆固定板铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上。

进一步的，所述传送台第一控制传动大齿轮通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板侧面上，所述传送台第一控制齿轮传送带连接于传送台第一控制传动大齿轮与传送台第一控制传动小齿轮之间，所述传送台第一控制传动小齿轮通过螺栓铆合连接于石油颗粒状沥青筛选装置沥青传送台侧面上。

进一步的，所述石油颗粒状沥青筛选装置筛笼控制机构设有筛笼控制传动支杆固定板、筛笼控制传动支杆、筛笼固定连接杆、颗粒状沥青抖动筛笼，所述筛笼控制传动支杆固定板通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上，所述筛笼控制传动支杆通过筛笼控制传动支杆固定板铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上，所述筛笼固定连接杆通过螺栓铆合连接于筛笼控制传动支杆与颗粒状沥青抖动筛笼之间，所述颗粒状沥青抖动筛笼通过螺栓铆合连接于筛笼固定连接杆下方。

进一步的，所述石油颗粒状沥青筛选装置传送台第二控制传动齿轮组设有传送台第二齿轮控制传动支杆固定板、传送台第二齿轮控制传动支杆、传送台第二控制传动大齿轮、传送台第二控制齿轮传送带、传送台第二控制传动小齿轮，所述传送台第二齿轮控制传动支杆固定板通过螺栓铆合连接于传送台第二齿轮控制传动支杆与石油颗粒状沥青筛选装置二次加工传动箱之间，所述传送台第二齿轮控制传动支杆通过传送台第二齿轮控制传动支杆固定板铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上。

进一步的，所述传送台第二控制传动大齿轮通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板侧面上，所述传送台第二控制齿轮传送带连接于传送台第二控制传动大齿轮与传送台第二控制传动小齿轮之间，所述传送台第二控制传动小齿轮通过螺栓铆合连接于石油颗粒状沥青筛选装置沥青传送台侧面上。

进一步的，所述石油颗粒状沥青筛选装置电路启动机构设有电路启动控制活动手杆、电路启动传动牵引线固定环、电路启动控制活动手杆转轴、电路启动传动牵引小滑轮、电路启动传动牵引线、电路启动传动平衡支杆、电路启动传动平衡支杆转轴、电路启动通电金属小圆球、电路启动控制电源盒，所述电路启动控制活动手杆通过螺纹啮合连接于电路启动控制活动手杆转轴上，所述电路启动传动牵引线固定环嵌设于电路启动控制活动手杆上，所述电路启动控制活动手杆转轴通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱内壁上。

进一步的，所述电路启动传动牵引小滑轮通过螺栓铆合连接于电路启动控制电源盒上方，所述电路启动传动牵引线连接于电路启动传动牵引线固定环与电路启动传动平衡支杆之间，所述电路启动传动平衡支杆通过螺纹啮合连接于电路启动传动平衡支杆转轴上，所述电路启动传动平衡支杆转轴通过螺栓铆合连接于电路启动传动平衡支杆与石油颗粒状沥青筛选装置二次加工传动箱之间，所述电路启动通电金属小圆球垂直焊接于电路启动传动平衡支杆一端，所述电路启动控制电源盒通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工碾压辊上方。

有益效果

本发明一种石油沥青用颗粒状沥青筛选装置进行工作时，通过设有一种石油颗粒状沥青筛选装置电路启动机构，所述石油颗粒状沥青筛选装置电路启动机构设有电路启动控制活动手杆、电路启动传动牵引线固定环、电路启动控制活动手杆转轴、电路启动传动牵引小滑轮、电路启动传动牵引线、电路启动传动平衡支杆、电路启动传动平衡支杆转轴、电路启动通电金属小圆球、电路启动控制电源盒，当拉动电路启动控制活动手杆时，电路启动控制活动手杆带动电路启动传动牵引线进行移动，从而拉动电路启动传动平衡支杆失去平衡，带动电路启动通电金属小圆球与电路启动控制电源盒相连接，从而连通石油沥青用颗粒状沥青筛选装置的电路；通过设有一种石油颗粒状沥青筛选装置二次加工第一传动齿轮组，所述石油颗粒状沥青筛选装置二次加工第一传动齿轮组设有二次加工第一传动齿轮组固定支撑架、二次加工第一传动大齿轮、二次加工第一齿轮传送带、二次加工第一传动小齿轮、二次加工第一传动齿轮转杆，当二次加工第一传动大齿轮带动二次加工第一传动小齿轮进行转动，同时也带动了二次加工第一传动齿轮转杆转动，二次加工第一传动齿轮转杆在转动的过程中带动石油颗粒状沥青筛选装置二次加工碾压辊进行等径凸轮转动，从而带动了石油颗粒状沥青筛选装置传送台第一控制传动齿轮组和石油颗粒状沥青筛选装置筛笼控制机构进行工作；通过设有一种石油颗粒状沥青筛选装置传送台第一控制传动齿轮组，所述石油颗粒状沥青筛选装置传送台第一控制传动齿轮组设有传送台第一齿轮控制传动支杆固定板、传送台第一齿轮控制传动支杆、传送台第一控制传动大齿轮、传送台第一控制齿轮传送带、传送台第一控制传动小齿轮，当石油颗粒状沥青筛选装置二次加工碾压辊转动时会推动传送台第一齿轮控制传动支杆在传送台第一齿轮控制传动支杆固定板上进行水平移动，从而推动传送台第一控制传动小齿轮转动，进而推动石油颗粒状沥青筛选装置沥青传送台进行送料工作；通过设有一种石油颗粒状沥青筛选装置沥青传送台，所述石油颗粒状沥青筛选装置沥青传送台设有石油颗粒状沥青筛选装置沥青传送带、石油颗粒状沥青筛选装置沥青传送台侧板，当石油颗粒状沥青筛选装置传送台第一控制传动齿轮组推动石油颗粒状沥青筛选装置沥青传送带进行送料时，在沥青通过石油颗粒状沥青筛选装置二次加工碾压辊下方，大颗粒的沥青将会被石油颗粒状沥青筛选装置二次加工碾压辊碾压成小颗粒，再通过石油颗粒状沥青筛选装置沥青传送带输送到颗粒状沥青抖动筛笼中；通过设有一种石油颗粒状沥青筛选装置筛笼控制机构，所述石油颗粒状沥青筛选装置筛笼控制机构设有筛笼控制传动支杆固定板、筛笼控制传动支杆、筛笼固定连接杆、颗粒状沥青抖动筛笼，当沥青进入到颗粒状沥青抖动筛笼中后，由于石油颗粒状沥青筛选装置二次加工碾压辊的转动从而带动筛笼控制传动支杆进行水平来回移动，进而使颗粒状沥青抖动筛笼进行沥青的筛选工作；通过设有一种石油颗粒状沥青筛选装置底部承托板，所述石油颗粒状沥青筛选装置底部承托板设有石油颗粒状沥青筛选装置底部支撑脚、石油颗粒状沥青筛选装置物料传送台挡板、石油颗粒状沥青筛选装置物料传送带，当沥青筛分后落到石油颗粒状沥青筛选装置物料传送带上时，将会被石油颗粒状沥青筛选装置物料传送带传送走，完成沥青筛选工作；通过以上装置的相互配合，能够在筛选的过程中将大颗粒的沥青进行碾压加工，从而带动筛笼进行筛分，尽可能地使沥青得到最大的利用率，避免造成资源浪费，同时也能够在进行沥青铺设时，增加铺设的平整性，提高施工效率。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

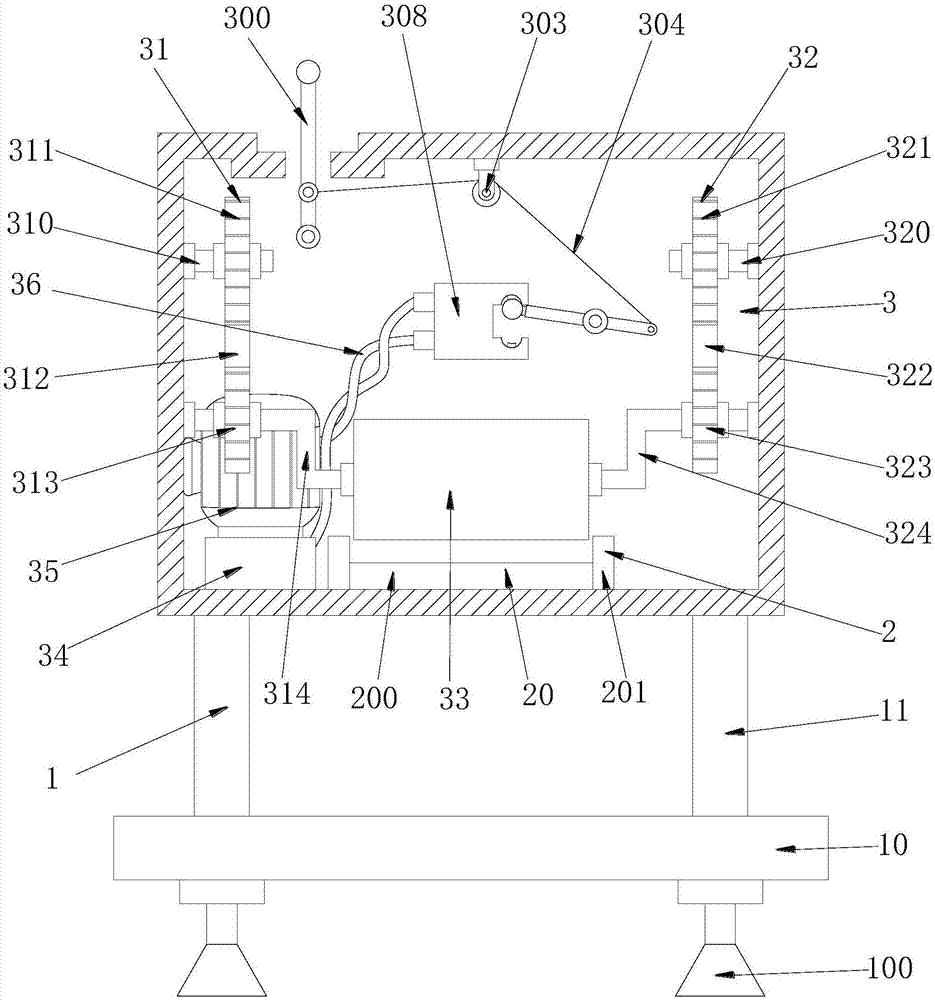

图1为本发明一种石油沥青用颗粒状沥青筛选装置的结构示意图。

图2为本发明一种石油沥青用颗粒状沥青筛选装置工作状态下的结构示意图。

图3为本发明一种石油沥青用颗粒状沥青筛选装置静止状态下的侧面结构示意图。

图4为本发明一种石油沥青用颗粒状沥青筛选装置工作状态下的侧面结构示意图。

图5为本发明石油颗粒状沥青筛选装置电路启动机构静止状态下的结构示意图。

图6为本发明石油颗粒状沥青筛选装置电路启动机构工作状态下的结构示意图。

图中：石油颗粒状沥青筛选装置底部固定支撑架-1、石油颗粒状沥青筛选装置传送台控制传动机构-2、石油颗粒状沥青筛选装置二次加工传动箱-3、石油颗粒状沥青筛选装置底部承托板-10、石油颗粒状沥青筛选装置底部支撑脚-100、石油颗粒状沥青筛选装置物料传送台挡板-101、石油颗粒状沥青筛选装置物料传送带-102、石油颗粒状沥青筛选装置固定支撑杆-11、石油颗粒状沥青筛选装置沥青传送台-20、石油颗粒状沥青筛选装置沥青传送带-200、石油颗粒状沥青筛选装置沥青传送台侧板-201、石油颗粒状沥青筛选装置传送台第一控制传动齿轮组-21、传送台第一齿轮控制传动支杆固定板-210、传送台第一齿轮控制传动支杆-211、传送台第一控制传动大齿轮-212、传送台第一控制齿轮传送带-213、传送台第一控制传动小齿轮-214、石油颗粒状沥青筛选装置筛笼控制机构-22、筛笼控制传动支杆固定板-220、筛笼控制传动支杆-221、筛笼固定连接杆-222、颗粒状沥青抖动筛笼-223、石油颗粒状沥青筛选装置传送台第二控制传动齿轮组-23、传送台第二齿轮控制传动支杆固定板-230、传送台第二齿轮控制传动支杆-231、传送台第二控制传动大齿轮-232、传送台第二控制齿轮传送带-233、传送台第二控制传动小齿轮-234、石油颗粒状沥青筛选装置电路启动机构-30、电路启动控制活动手杆-300、电路启动传动牵引线固定环-301、电路启动控制活动手杆转轴-302、电路启动传动牵引小滑轮-303、电路启动传动牵引线-304、电路启动传动平衡支杆-305、电路启动传动平衡支杆转轴-306、电路启动通电金属小圆球-307、电路启动控制电源盒-308、石油颗粒状沥青筛选装置二次加工第一传动齿轮组-31、石油颗粒状沥青筛选装置二次加工第二传动齿轮组-32、石油颗粒状沥青筛选装置二次加工碾压辊-33、石油颗粒状沥青筛选装置二次加工控制电源盒-34、石油颗粒状沥青筛选装置二次加工控制传动电机-35、石油颗粒状沥青筛选装置二次加工连接导线-36、二次加工第一传动齿轮组固定支撑架-310、二次加工第一传动大齿轮-311、二次加工第一齿轮传送带-312、二次加工第一传动小齿轮-313、二次加工第一传动齿轮转杆-314、二次加工第二传动齿轮组固定支撑架-320、二次加工第二传动大齿轮-321、二次加工第二齿轮传送带-322、二次加工第二传动小齿轮-323、二次加工第二传动齿轮转杆-324。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图6，本发明提供一种石油沥青用颗粒状沥青筛选装置技术方案：其结构包括石油颗粒状沥青筛选装置底部固定支撑架1、石油颗粒状沥青筛选装置传送台控制传动机构2、石油颗粒状沥青筛选装置二次加工传动箱3，所述石油颗粒状沥青筛选装置底部固定支撑架1通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3底部，所述石油颗粒状沥青筛选装置传送台控制传动机构2嵌设于石油颗粒状沥青筛选装置二次加工传动箱3内部底面上，所述石油颗粒状沥青筛选装置二次加工传动箱3通过螺栓铆合连接于石油颗粒状沥青筛选装置底部固定支撑架1上方，所述石油颗粒状沥青筛选装置底部固定支撑架1设有石油颗粒状沥青筛选装置底部承托板10、石油颗粒状沥青筛选装置固定支撑杆11，所述石油颗粒状沥青筛选装置底部承托板10通过螺栓铆合连接于石油颗粒状沥青筛选装置底部支撑脚100与石油颗粒状沥青筛选装置固定支撑杆11之间，所述石油颗粒状沥青筛选装置固定支撑杆11通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板10与石油颗粒状沥青筛选装置二次加工传动箱3之间；所述石油颗粒状沥青筛选装置传送台控制传动机构2设有石油颗粒状沥青筛选装置沥青传送台20、石油颗粒状沥青筛选装置传送台第一控制传动齿轮组21、石油颗粒状沥青筛选装置筛笼控制机构22、石油颗粒状沥青筛选装置传送台第二控制传动齿轮组23，所述石油颗粒状沥青筛选装置沥青传送台20嵌设于石油颗粒状沥青筛选装置二次加工传动箱3内部底面上，所述石油颗粒状沥青筛选装置传送台第一控制传动齿轮组21通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板10与石油颗粒状沥青筛选装置沥青传送台20之间，所述石油颗粒状沥青筛选装置筛笼控制机构22通过螺栓铆合连接于石油颗粒状沥青筛选装置沥青传送台20上方，所述石油颗粒状沥青筛选装置传送台第二控制传动齿轮组23通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板10与石油颗粒状沥青筛选装置沥青传送台20之间；所述石油颗粒状沥青筛选装置二次加工传动箱3设有石油颗粒状沥青筛选装置电路启动机构30、石油颗粒状沥青筛选装置二次加工第一传动齿轮组31、石油颗粒状沥青筛选装置二次加工第二传动齿轮组32、石油颗粒状沥青筛选装置二次加工碾压辊33、石油颗粒状沥青筛选装置二次加工控制电源盒34、石油颗粒状沥青筛选装置二次加工控制传动电机35、石油颗粒状沥青筛选装置二次加工连接导线36，所述石油颗粒状沥青筛选装置电路启动机构30通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工碾压辊33上方，所述石油颗粒状沥青筛选装置二次加工第一传动齿轮组31通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述石油颗粒状沥青筛选装置二次加工第二传动齿轮组32通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述石油颗粒状沥青筛选装置二次加工碾压辊33通过螺纹啮合连接于石油颗粒状沥青筛选装置二次加工第一传动齿轮组31与石油颗粒状沥青筛选装置二次加工第二传动齿轮组32之间，所述石油颗粒状沥青筛选装置二次加工碾压辊33通过螺纹啮合连接于石油颗粒状沥青筛选装置沥青传送台20上方；所述石油颗粒状沥青筛选装置二次加工第一传动齿轮组31设有二次加工第一传动齿轮组固定支撑架310、二次加工第一传动大齿轮311、二次加工第一齿轮传送带312、二次加工第一传动小齿轮313、二次加工第一传动齿轮转杆314，所述二次加工第一传动齿轮组固定支撑架310通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述二次加工第一传动大齿轮311通过螺纹啮合连接于二次加工第一传动齿轮组固定支撑架310侧面上，所述二次加工第一齿轮传送带312连接于二次加工第一传动大齿轮311与二次加工第一传动小齿轮313之间，所述二次加工第一传动小齿轮313通过螺纹啮合连接于二次加工第一传动齿轮组固定支撑架310下方，所述二次加工第一传动齿轮转杆314通过螺纹啮合连接于二次加工第一传动小齿轮313与石油颗粒状沥青筛选装置二次加工碾压辊33之间；所述石油颗粒状沥青筛选装置二次加工第二传动齿轮组32设有二次加工第二传动齿轮组固定支撑架320、二次加工第二传动大齿轮321、二次加工第二齿轮传送带322、二次加工第二传动小齿轮323、二次加工第二传动齿轮转杆324，所述二次加工第二传动齿轮组固定支撑架320通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述二次加工第二传动大齿轮321通过螺纹啮合连接于二次加工第二传动齿轮组固定支撑架320侧面上，所述二次加工第二齿轮传送带322连接于二次加工第二传动大齿轮321与二次加工第二传动小齿轮323之间，所述二次加工第二传动小齿轮323通过螺纹啮合连接于二次加工第二传动齿轮组固定支撑架320下方，所述二次加工第二传动齿轮转杆324通过螺纹啮合连接于二次加工第二传动小齿轮323与石油颗粒状沥青筛选装置二次加工碾压辊33之间，所述石油颗粒状沥青筛选装置底部承托板10设有石油颗粒状沥青筛选装置底部支撑脚100、石油颗粒状沥青筛选装置物料传送台挡板101、石油颗粒状沥青筛选装置物料传送带102，所述石油颗粒状沥青筛选装置底部支撑脚100通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板10底部四个对角上，所述石油颗粒状沥青筛选装置物料传送台挡板101嵌设于石油颗粒状沥青筛选装置物料传送带102两侧，所述石油颗粒状沥青筛选装置物料传送带102嵌设于颗粒状沥青抖动筛笼223底部，所述石油颗粒状沥青筛选装置物料传送带102嵌设于石油颗粒状沥青筛选装置底部承托板10上表面，所述石油颗粒状沥青筛选装置沥青传送台20设有石油颗粒状沥青筛选装置沥青传送带200、石油颗粒状沥青筛选装置沥青传送台侧板201，所述石油颗粒状沥青筛选装置沥青传送带200嵌设于石油颗粒状沥青筛选装置沥青传送台20上表面，所述石油颗粒状沥青筛选装置沥青传送台侧板201垂直焊接于石油颗粒状沥青筛选装置沥青传送带200两侧，所述石油颗粒状沥青筛选装置传送台第一控制传动齿轮组21设有传送台第一齿轮控制传动支杆固定板210、传送台第一齿轮控制传动支杆211、传送台第一控制传动大齿轮212、传送台第一控制齿轮传送带213、传送台第一控制传动小齿轮214，所述传送台第一齿轮控制传动支杆固定板210通过螺栓铆合连接于传送台第一齿轮控制传动支杆211与石油颗粒状沥青筛选装置二次加工传动箱3之间，所述传送台第一齿轮控制传动支杆211通过传送台第一齿轮控制传动支杆固定板210铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述传送台第一控制传动大齿轮212通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板10侧面上，所述传送台第一控制齿轮传送带213连接于传送台第一控制传动大齿轮212与传送台第一控制传动小齿轮214之间，所述传送台第一控制传动小齿轮214通过螺栓铆合连接于石油颗粒状沥青筛选装置沥青传送台20侧面上，所述石油颗粒状沥青筛选装置筛笼控制机构22设有筛笼控制传动支杆固定板220、筛笼控制传动支杆221、筛笼固定连接杆222、颗粒状沥青抖动筛笼223，所述筛笼控制传动支杆固定板220通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述筛笼控制传动支杆221通过筛笼控制传动支杆固定板220铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述筛笼固定连接杆222通过螺栓铆合连接于筛笼控制传动支杆221与颗粒状沥青抖动筛笼223之间，所述颗粒状沥青抖动筛笼223通过螺栓铆合连接于筛笼固定连接杆222下方，所述石油颗粒状沥青筛选装置传送台第二控制传动齿轮组23设有传送台第二齿轮控制传动支杆固定板230、传送台第二齿轮控制传动支杆231、传送台第二控制传动大齿轮232、传送台第二控制齿轮传送带233、传送台第二控制传动小齿轮234，所述传送台第二齿轮控制传动支杆固定板230通过螺栓铆合连接于传送台第二齿轮控制传动支杆231与石油颗粒状沥青筛选装置二次加工传动箱3之间，所述传送台第二齿轮控制传动支杆231通过传送台第二齿轮控制传动支杆固定板230铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述传送台第二控制传动大齿轮232通过螺栓铆合连接于石油颗粒状沥青筛选装置底部承托板10侧面上，所述传送台第二控制齿轮传送带233连接于传送台第二控制传动大齿轮232与传送台第二控制传动小齿轮234之间，所述传送台第二控制传动小齿轮234通过螺栓铆合连接于石油颗粒状沥青筛选装置沥青传送台20侧面上，所述石油颗粒状沥青筛选装置电路启动机构30设有电路启动控制活动手杆300、电路启动传动牵引线固定环301、电路启动控制活动手杆转轴302、电路启动传动牵引小滑轮303、电路启动传动牵引线304、电路启动传动平衡支杆305、电路启动传动平衡支杆转轴306、电路启动通电金属小圆球307、电路启动控制电源盒308，所述电路启动控制活动手杆300通过螺纹啮合连接于电路启动控制活动手杆转轴302上，所述电路启动传动牵引线固定环301嵌设于电路启动控制活动手杆300上，所述电路启动控制活动手杆转轴302通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工传动箱3内壁上，所述电路启动传动牵引小滑轮303通过螺栓铆合连接于电路启动控制电源盒308上方，所述电路启动传动牵引线304连接于电路启动传动牵引线固定环301与电路启动传动平衡支杆305之间，所述电路启动传动平衡支杆305通过螺纹啮合连接于电路启动传动平衡支杆转轴306上，所述电路启动传动平衡支杆转轴306通过螺栓铆合连接于电路启动传动平衡支杆305与石油颗粒状沥青筛选装置二次加工传动箱3之间，所述电路启动通电金属小圆球307垂直焊接于电路启动传动平衡支杆305一端，所述电路启动控制电源盒308通过螺栓铆合连接于石油颗粒状沥青筛选装置二次加工碾压辊33上方。

用户在通过本设备进行沥青筛选时，能够在筛选的过程中将大颗粒的沥青进行碾压加工，从而带动筛笼进行筛分，尽可能地使沥青得到最大的利用率，避免造成资源浪费，同时也能够在进行沥青铺设时，增加铺设的平整性，提高施工效率。

本发明所述的电路启动传动牵引小滑轮是一个周边有槽，能够绕轴转动的小轮，由可绕中心轴转动有沟槽的圆盘和跨过圆盘的柔索所组成的可以绕着中心轴旋转的简单机械叫做滑轮。

本发明解决的问题是现有技术使用时，因为现有的沥青筛选装置存在体积大、使用麻烦、筛选效率低的缺点，在进行沥青铺设时带来铺设不平整，影响施工质量的问题，同时大颗粒的沥青被筛分出来无法进行再利用，也会造成物料浪费，从而造成资源浪费的问题，本发明通过上述部件的互相组合，能够在筛选的过程中将大颗粒的沥青进行碾压加工，从而带动筛笼进行筛分，尽可能地使沥青得到最大的利用率，避免造成资源浪费，同时也能够在进行沥青铺设时，增加铺设的平整性，提高施工效率。

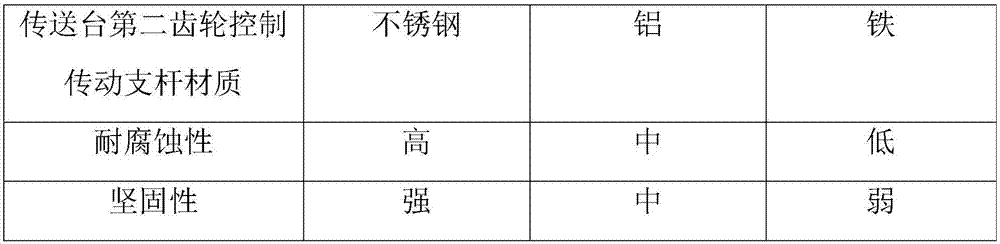

综上所述：当传送台第二齿轮控制传动支杆材质为不锈钢时，传送台第二齿轮控制传动支杆材质的坚固性最强，耐腐蚀性最好，因此选用不锈钢作为传送台第二齿轮控制传动支杆材质是最佳选择。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
