技术领域

本发明涉及食用油加工处理技术领域，尤其涉及一种食用油增香设备。

背景技术

在现有食品加工技术领域中，对于没有香味的食用油的增香处理方面的技术没有进行开发，而消费者在选择食用油时，都喜欢有香味的油，而很多液体食用油在生产工艺中，本身就不具备香味，这使得没有香味的液体食用油普遍不被人们接受，而有些不正当的厂商为了能够使得液体食用油能够更好的销售，在液体食用油中添加了香精添加剂，这些添加剂一定程度上会对食用油造成一定的不良影响，另一方面作为烹饪用的液体食用油中的香精添加剂会对使用者造成一定的危害，食用时间过长，体内的香精添加剂就会累积，从而影响人的身体健康，因此制作一种能够让消费者喜爱的芳香型食用油，且不添加任何香精添加剂，成为当下人们十分关注的一大议题。

发明内容

本发明的目的在于提供一种无需添加香精便可使得食用油具有香味的增香设备。

本发明是通过以下技术方案来实现的：

一种食用油增香设备，包括储油桶、连接管、炒料箱，所述储油桶与炒料箱通过连接管相连，所述炒料箱上部设有进料口，所述炒料箱下部设有出料阀。将茶枯饼从炒料箱上部的进料口加入，经过炒料箱处理后将茶枯饼的香味炒出，香味由连接管控制接入到储油桶内，从而使得香味被储油桶内的食用油吸收，达到食用油增香的效果。

进一步的，所述储油桶下部连接有连接管，所述连接管的下部连接有炒料箱，所述连接管的中部设有调节阀，所述炒料箱的上部设有进料口，所述炒料箱的两侧设有加热电阻丝，所述炒料箱的底部设有滤油板，所述滤油板中间高、两侧低，在所述滤油板的中间设有转动电机，所述转动电机的上部连接有搅拌轴，所述搅拌轴的上部安装有若干个长度不同的搅拌叶片，在炒料箱的下部设有出料阀，在所述滤油板的底部设有油罐。

进一步的，所述炒料箱的左上部设有进料口，所述炒料箱的右下部设有出料阀，所述炒料箱的侧壁设有加热电阻丝，所述炒料箱的左端设有转动电机，所述转动电机上连接有转动轴，所述转动轴上安装有螺旋搅拌叶片，所述炒料箱的右端与连接管的一端相连，在所述连接管的中部设有止回阀，所述连接管的另一端插入到储油箱内的左侧底部，所述储油箱的内部设有多块间隔板，所述间隔板将储油箱的内部间隔成一条曲折的环形回路，所述储油箱的右端的上部连接有吸气管，所述吸气管上安装有控制阀，所述吸气管通过控制阀连接到真空泵。

本发明的有益效果有：

当需要将食用油和茶枯饼分开增香时，本发明通过从进料口加入粉碎的榨油后的茶枯饼到炒料箱内，通过炒料箱内的加热电阻丝对茶枯饼进行高温热炒，同时转动电机带动转动轴不断翻动，使粉碎的茶枯饼受热更加均匀，然后将茶枯饼高温热炒后发出的香味，与储油箱内的食用油进行混合吸收。本发明采用茶子油压榨后剩余的茶枯饼作为原料，解决了现有食用油用添加剂增香所存在的不健康的问题，具有操作方便、设备投资少、回收利用率高、节约资源、香气天然、不含香精添加剂等优点。

附图说明

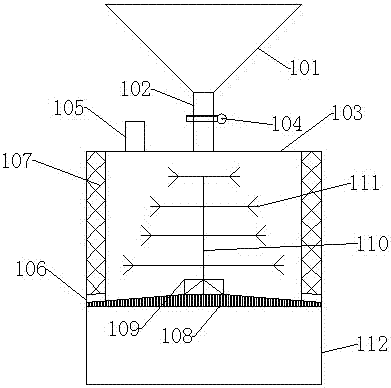

图1为本发明实施例1的结构示意图。

图2为本发明实施例2的结构示意图。

附图中，101:储油桶，102：连接管，103：炒料箱，104：调节阀，105：进料口，106：加热电阻丝，107：滤油板，108：转动电机，109：搅拌轴，110：搅拌叶片，111:出料阀，112：油罐，201:炒料箱，202：进料口，203：出料阀，204：加热电阻丝，205：转动电机，206：转动轴，207：螺旋搅拌叶片，208：连接管，209：止回阀，210：储油箱，211:间隔板，212：吸气管，213：控制阀，214：真空泵。

具体实施方式

以下结合附图对具体实施方式加以说明。

实施例1

如图1所示，一种食用油增香设备，包括储油桶101、连接管102、炒料箱103、调节阀104、进料口105、出料阀106、加热电阻丝107、滤油板108、转动电机109、搅拌轴110、搅拌叶片111、油罐112。

储油桶101下部连接有连接管102，所述连接管102的下部连接有炒料箱103，炒料箱103设置为密封的中空形状，所述连接管102的中部安装有调节阀104，所述调节阀104能够控制储油桶101内的食用油进入到炒料箱103内。所述炒料箱103的上部设置有进料口105，通过所述进料口105能够给炒料箱103内部添加茶枯饼。所述炒料箱103的两侧安装有加热电阻丝107，所述加热电阻丝107可通过电源开关控制对炒料箱103内加热，所述炒料箱103的底部安装有滤油板108，所述滤油板108设有均匀的过滤小孔，能够将食用油往下过滤。所述滤油板108中间高、两侧低，在所述滤油板108的中间安装有密封的转动电机109，所述转动电机109上部的输出端连接有搅拌轴110，所述搅拌轴110的上部等间距的安装有多个长度不同的搅拌叶片111。通过转动电机109控制搅拌轴110上的搅拌叶片111转动，从而实现对炒料箱103内的茶枯饼和食用油充分均匀搅拌，使得食用油能够更好的吸收茶枯饼中的香味。在炒料箱103的侧壁设置有倾斜的出料阀106，所述出料阀106为电动控制阀，将炒料箱103内增香后的茶枯饼排出，在所述滤油板108的底部设有油罐112，所述油罐112用来盛放已经增香的食用油。

本发明通过连接管102上的调节阀104控制储油桶101内的食用油进入到炒料箱103，炒料箱103上部设置的进料口105用于添加茶枯饼，配合炒料箱103两侧的加热电阻丝107对炒料箱103升温，使得在转动电机109带动搅拌轴110转动时，一边通过搅拌轴110上的搅拌叶片111将食用油和茶枯饼充分混合，一边通过提高炒料箱103内的温度使得炒料箱103内的食用油充分的吸收茶枯饼的香味，食用油在储油桶101内充分吸收香味后，通过炒料箱103下部的滤油板108过滤，将带有香味的食用油从炒料箱103提炼到下方的油罐112，炒料箱103内的食用油提炼后，打开炒料箱103两侧的出料阀106，由于滤油板108设置成中间高、两侧低的结构，因此炒料箱103底部的茶枯饼能够顺利的从出料阀106排出，这种食用油增香设备通过将食用油和茶枯饼浸泡混合的方式，使得食用油吸收茶枯饼的自然香味，最后将茶枯饼和食用油合理分离，弥补了食用油增香的空缺性技术，让人们都能够吃上芳香四溢的食用油。

实施例2

如图2所示，一种食用油增香设备，包括炒料箱201、进料口202、出料阀203、加热电阻丝204、转动电机205、转动轴206、螺旋搅拌叶片207、连接管208、止回阀209、储油箱210、间隔板211、吸气管212、控制阀213、真空泵214。

炒料箱201上部的左侧设置有进料口202，通过所述进料口202能够给炒料箱201内部添加茶枯饼，所述炒料箱201的下部的右侧设置有出料阀203，所述出料阀203能够控制炒料箱201内的茶枯饼排出，所述炒料箱201的侧壁安装有加热电阻丝204，所述加热电阻丝204可通过电源开关控制对炒料箱201内加热，所述炒料箱201的左端设有转动电机205，所述转动电机205的右侧连接有转动轴206，所述转动轴206上安装有螺旋搅拌叶片207，通过转动电机205控制转动轴206上的螺旋搅拌叶片207，从而炒料箱201内的茶枯饼能够最大程度的散发出香味，所述炒料箱201的右端连接了连接管208，在所述连接管208的中部设有止回阀209，所述连接管208的右端连接到储油箱210的左侧的底部，所述储油箱210的内部设有多块间隔板211，所述间隔板211将储油箱210的内部间隔成一条曲折的环形回路，所述储油箱210的右端的上部连接有吸气管212，所述吸气管212上安装有控制阀213，所述吸气管通过控制阀213连接到真空泵214。

本发明通过从进料口202添加茶枯饼到炒料箱201，从出料阀203排出炒料完成后的茶枯饼，配合炒料箱201上下侧的加热电阻对炒料箱201升温，使得在转动电机205带动转动轴206转动时，一边通过提高炒料箱201内的温度使得茶枯饼的香味散发出来，一边通过转动轴206上的螺旋搅拌叶片207将香味从茶枯饼中分离，并向炒料箱201右侧的连接管208输送，连接管208上的止回阀能够防止香味向左回流到炒料箱201中，储油箱210内部设有的间隔板211将储油箱210内部的空间间隔成曲折的回路，增加了食用油吸收香味的时间，此外，炒料箱201经过了加热电阻丝的升温，从炒料箱201出来的香味气体也是高于常温的，在储油箱210内经过一个较长的间隔回路，能够使香味气体的热量被食用油吸收并慢慢冷却，防止食用油在自然冷却的过程中香味会散失，储油箱210左端的上部通过控制阀213连接了真空泵214，能够保证食用油中没有其他的空气，这种食用油增香设备通过将茶枯饼中的茶枯饼炒出，然后导入到储油桶210内被食用油吸收，使得原本不具有香味的食用油吸收茶枯饼的自然香味，不需要添加任何香精和添加剂，让人们都能够放心的食用带有香味的食用油。

应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术方案的前提下，还可以做出若干改进和修饰，这些改进和修饰也应视为本发明的保护范围，本实施例中未明确的各组成部分均可用现有技术加以实现。
